LM324前置放大&音调调节功能&TDA2030功率放大器(实物)

目录

一、前言

二、电路原理图

三、芯片引脚功能

LM324

TDA2030

LM393

四、理论知识

前置放大模块

音调调节模块

高音调节

低音调节

功率放大模块

电源模块

音频指示模块

 五、布局规划(布线图)

六、检查与调试

七、实物焊接展示

结尾


一、前言

        在我们生活当中,扬声器麦克风随处可见,这篇文章,让我们来学以致用,轻松制作一个前置放大带音调调节功能的扬声器,LM324前置放大带音调调节功能的TDA2030功率放大器,巧妙结合了LM324运算放大器的灵活性和TDA2030功率放大器的高效能。该设计提供音调和音量调节功能,适用于各种音频应用场景,为用户带来优质的音频体验。我们一起用这篇文章,搞懂其原理,并且通过实践来证明我们的理论吧!

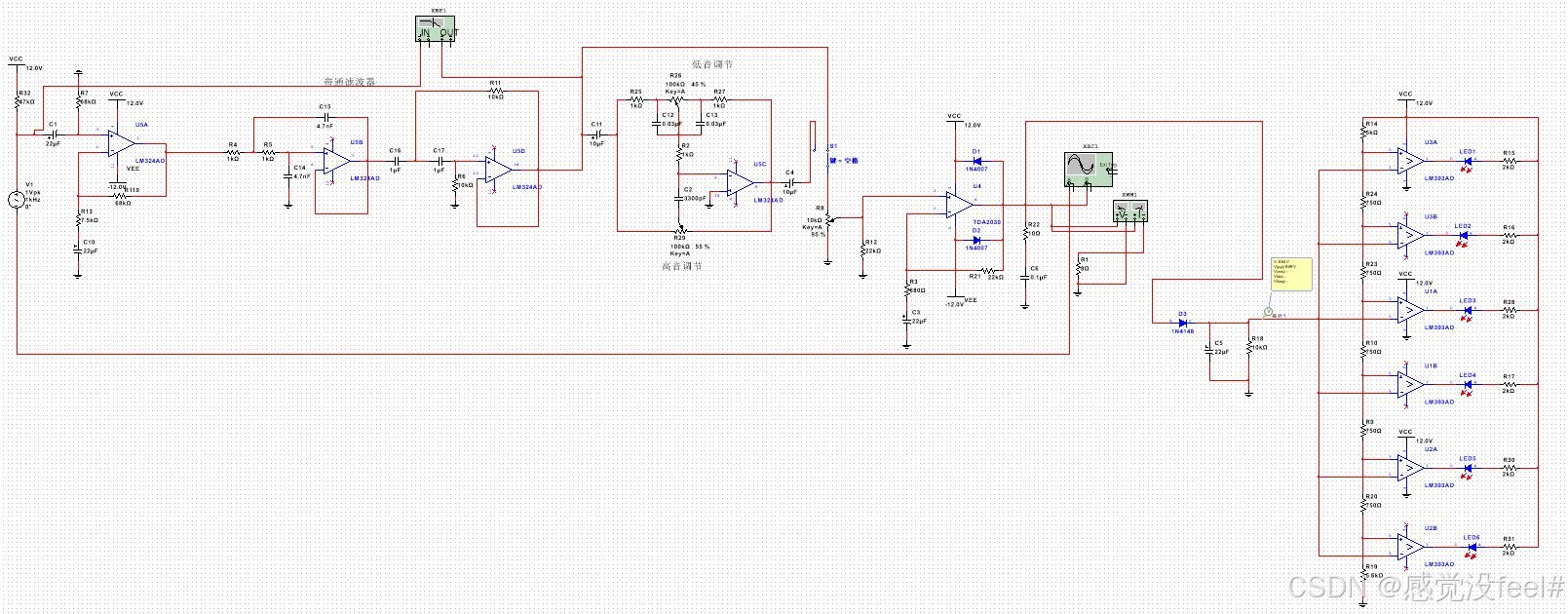

二、电路原理图

       图中与tda2030功率输出端4脚相连接的是8欧喇叭,在仿真电路图中,我们用8欧电阻来采样(采样电阻:用于采集信号、测量电流、测量电压等的一种电阻。它一般是将电路中的一部分电流或电压通过电阻分压的方式,转化为可以测量的信号。)

三、芯片引脚功能

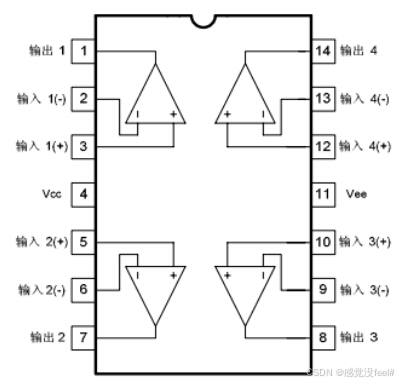

LM324

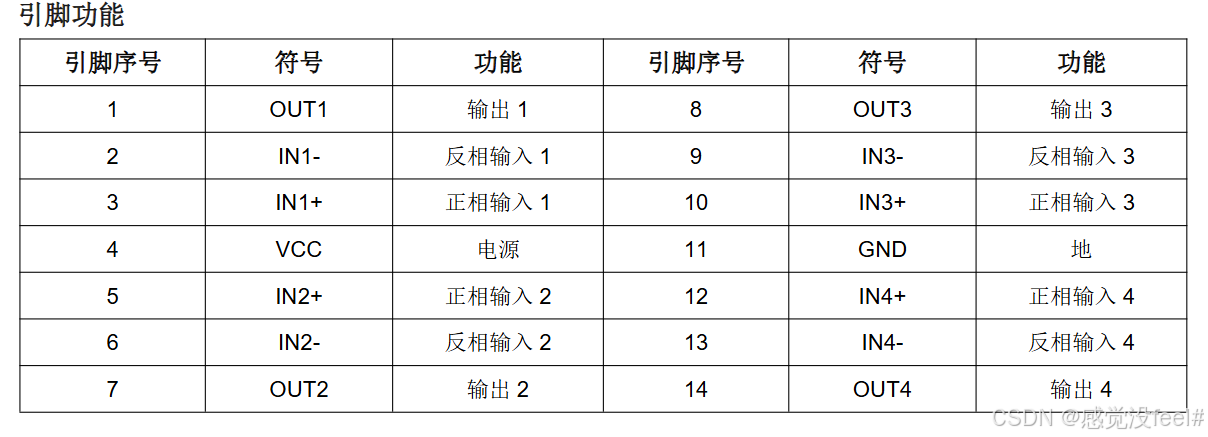

LM324是一种低功耗运算放大器集成电路(Op-Amp),由四个独立的运算放大器组成,适用于广泛的应用领域,包括信号调理、滤波器、放大器以及电压比较器等。以下是LM324芯片的引脚功能介绍:

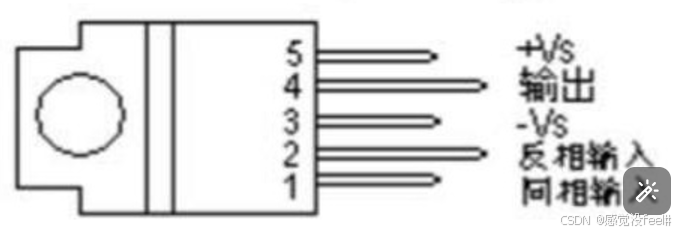

TDA2030

TDA2030是一款单路音频功放芯片,常用于低功率音频放大器设计。它采用V型5脚单列直插式塑料封装结构,引脚功能如下:

  1. 引脚1(+IN):同向输入端,用于接收输入信号的正极性。
  2. 引脚2(-IN):反向输入端,用于接收输入信号的负极性。
  3. 引脚3(GND):接地引脚,应连接到负电源。
  4. 引脚4(OUT):功率输出端,用于连接负载或扬声器,产生放大的音频信号。
  5. 引脚5(Vs/VCC):供电电源引脚,应连接到正电源,提供所需的电源电压。

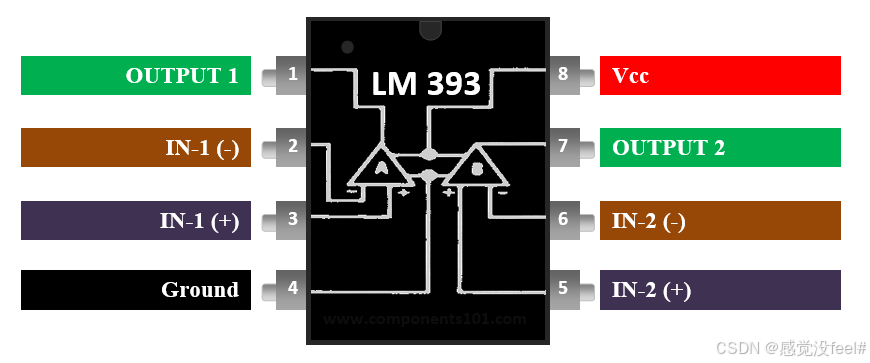

LM393

LM393包含两个独立的高精度比较器运算放大器,每个比较器都有两个输入端(一个同相输入端和一个反相输入端)和一个输出端。此外,LM393还提供了电源和接地引脚。

  1. 输出引脚(OutPUT1和OutPUT2):这两个引脚分别对应两个比较器的输出端,用于输出比较结果。输出电平为高电平或低电平,取决于同相输入端和反相输入端的电压比较结果。
  2. 输入引脚(IN-1(+)、IN-1(-)、IN-2(+)、IN-2(-)):这四个引脚分别对应两个比较器的同相输入端和反相输入端,用于接收需要比较的电压信号。
  3. 接地引脚4脚(Ground):为芯片提供接地参考,确保电路的稳定性和准确性。
  4. 电源引脚(VCC):为芯片提供正电压,确保芯片的正常工作。

四、理论知识

前置放大模块

        主要由LM324的多个运算放大器单元构成。负责对输入的微弱音频信号进行初步放大,提升信号强度到适合后续处理的水平。该模块还可以包括音调调节功能,通过改变频率选择元件(如电容和电感)的数值,调整不同频率信号的增益,实现高音和低音的平衡调节。

音调调节模块

      音调调节电路通常包括高音调节和低音调节两部分,它们分别通过改变不同频率信号的增益来实现。

高音调节
  • 高音调节电路通常通过串联一个高通滤波器来实现。高通滤波器允许高频信号通过,并衰减低频信号。
  • 在LM324运算放大器中,可以通过配置外部电阻和电容的值来形成高通滤波器。当音频信号通过高通滤波器时,高频信号的增益得到增加,而低频信号的增益被衰减,从而实现高音的调节。
低音调节
  • 低音调节电路则通过串联一个低通滤波器来实现。低通滤波器允许低频信号通过,并衰减高频信号。
  • 同样地,在LM324运算放大器中,可以通过配置外部电阻和电容的值来形成低通滤波器。当音频信号通过低通滤波器时,低频信号的增益得到增加,而高频信号的增益被衰减,从而实现低音的调节。

功率放大模块

         由TDA2030集成芯片构成,是电路的核心部分。负责将经过前两级处理的音频信号进一步放大,提供足够的功率以驱动扬声器发声。TDA2030内部包含保护电路,如短路保护和热关断,确保在异常情况下的安全运行。一定要加上散热片,TDA2030发热量巨大!就算空载情况下用手触摸10秒钟时间也烫手!

输入信号的大小可以通过电位器来调节,然后信号Vin从1脚正相输入端输入,信号从正相输入端输入时,输出端的放大信号与正相输入端的相位相同。经过TDA2030的作用,功率放大后的信号从4号脚输出,接入到我们的扬声器,供扬声器发声。

       (空载:通常指的是电路或设备在没有连接负载时的工作状态。也就是说,电源或设备正在运行,但没有向外部设备(如灯泡、电机等)提供电流或功率。)

对TDA2030功率放大电路还不是很了解的,可以先观看一下这位优秀博主的文章,这篇文章写的很详细,每一个电容电阻的作用,他都表达的很清楚,相信你看完会有所收获。

【电子实验4】TDA2030功率放大电路_tda2030引脚图-CSDN博客

电源模块

为整个电路提供稳定的电源供应。在LM324和TDA2030的工作过程中,需要正负12V供电电压以确保其正常工作。这个供电来源,我们可以自由选择。我们可以用电源仪器输出我们需要的电压,也可以用稳压芯片7812、7912,或者lm317、lm337芯片,这里我们用可调电源lm317&lm337,要是对可调电源不是很熟悉,可以先去看看这篇可调电源的文章,再回来继续焊接我们的电路。

LM317&LM337可调电源制作教程:一学就会,简单实用!_lm317引脚图及功能-CSDN博客

音频指示模块

        LM393是一款双电压比较器集成电路,常用于信号检测、状态指示等应用。在LM324前置放大带音调调节功能的TDA2030功率放大器电路中,LM393可以被用来构建指示灯电路。指示灯电路的工作原理是将LM393的两个输入端分别连接到需要监测的信号源和参考电压。当信号源的电压高于或低于参考电压时,LM393的输出端电压会发生变化,从而驱动指示灯的亮灭。通过这种方式,可以实现对信号状态的直观指示。当我们对着麦克风讲话时候,我们的led灯会闪烁。

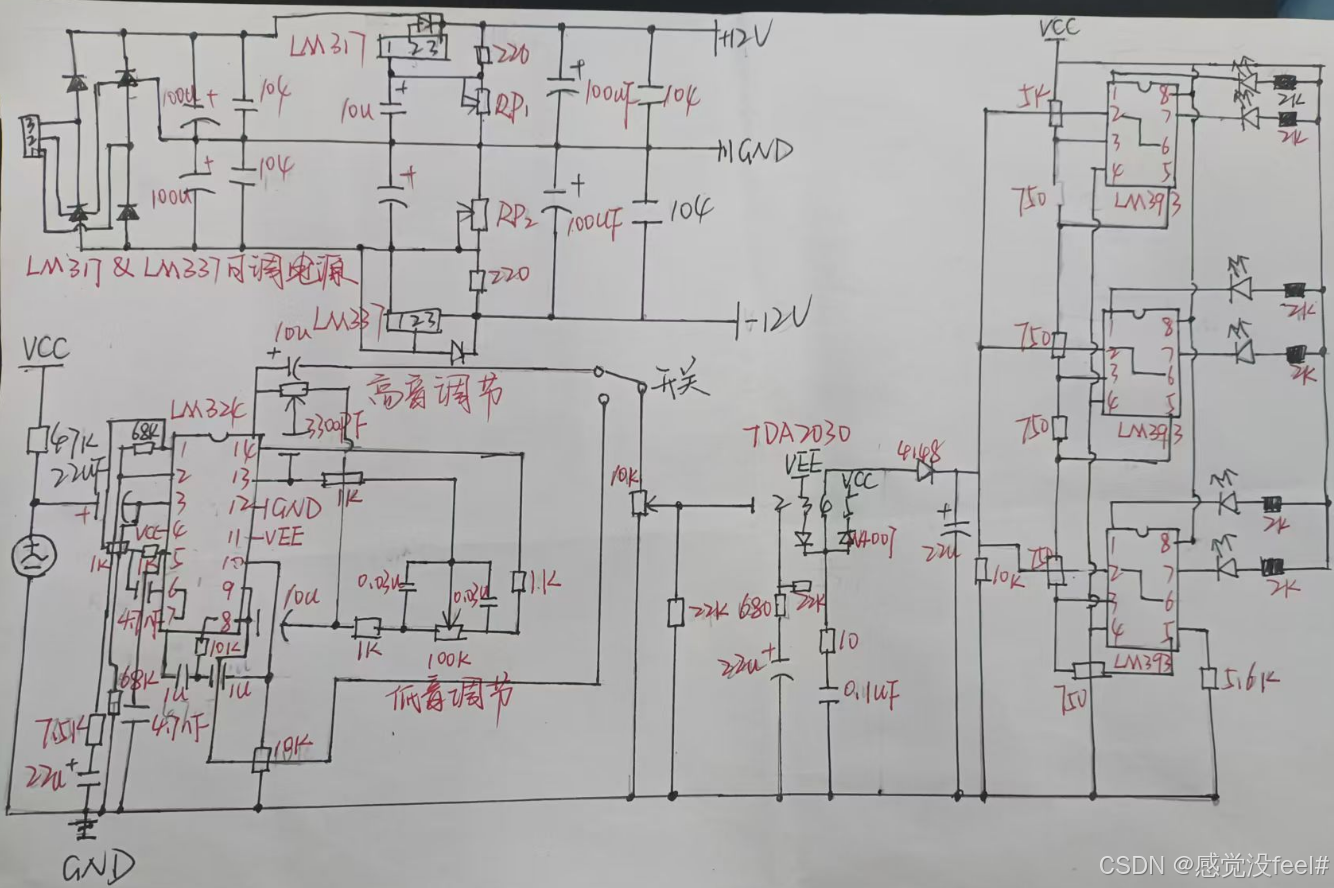

 五、布局规划(布线图)

        我们进行布线的时候,灵活利用二极管,电阻等元器件进行跳线,我这里为便于观看,并没有将全部跳线画与二极管或电阻下方。如下我也附上了电源布线图。

六、检查与调试

        在上电之前,我们切记一定要先检查电路是否存在短路问题,如果短路一上电就会烧坏芯片甚至整个电路,再检查每一段接线,检查无误之后再进行上电测试。测试的时候,麦克风和扬声器需远离以避免声音反馈、啸叫及音质失真。

         如果一上电就效果良好,那当然很棒。要是没有效果,也不要灰心,我们用万用表一级一级来检测电路问题,黑表笔接GND,红表笔接我们想要测量端的电压,根据电路原理测量各级电压。就比如说,测第一级,先检测LM324的第一个运放,将万用表黑表笔接我们电路的GND,红表笔接3脚,3脚接了68K电阻再接地,理应为低电平0V左右,要是电压太高或者太低,那我们就要考虑是不是电路焊接有问题或者是芯片已坏。

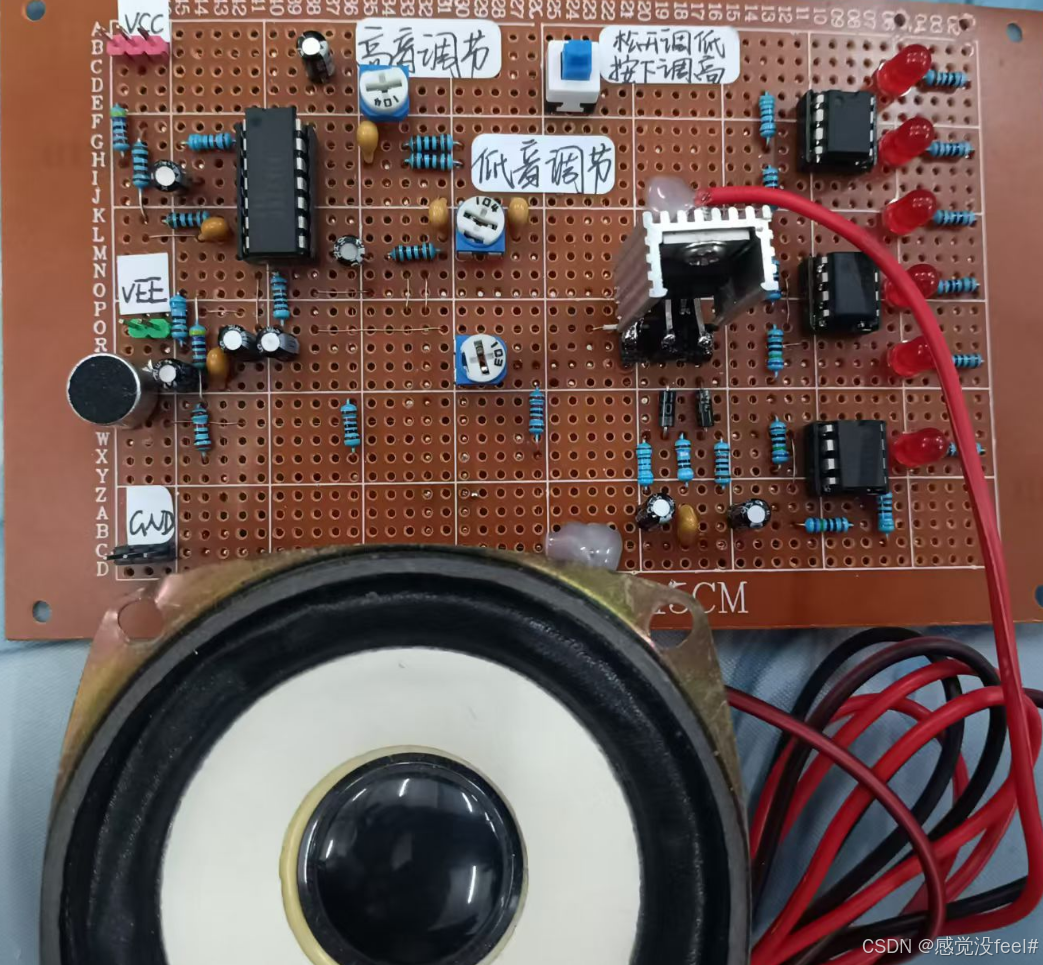

七、实物焊接展示

结尾

  “🌹🌹感谢花时间阅读这篇关于前置放大带音调调节功能的扬声器的文章。你的支持🤝是我们不断创作的动力。如果你对前置放大带音调调节功能的扬声器电路有更多想法或实践经验,欢迎在下方留言分享。你的见解可能会激发更多灵感!让我们一起在电子工程领域共同成长!”

(部分图片来源于网络,如有侵权请联系删)
