前言🚩
电子专题设计竞赛作为推动电子技术创新与实践的重要平台，历来吸引了众多电子爱好者的积极参与。本专栏旨在通过对往年江西电子专题设计竞赛现场制作赛题的深入剖析，系统梳理和总结其中的核心知识点与技术难点。希望能够帮助读者更好地掌握核心知识，为未来的竞赛挑战奠定坚实基础。在分享的同时，也能巩固自己的知识点，文章书写的比较详细，看起来比较繁琐，只要我们耐心看完，一定可以将赛题了解透彻的，让我们一同回顾这些经典赛题，脚踏实地一步步地吸取知识。

一、题目要求

1、题意
在赛场提供的器材中，选取必要的元件，设计、制作能模拟饮料易拉罐自动计数且数显计数量的装置。生产单位常采用如下红外自动计数装置,将装有饮料的易拉罐放在马达带动的传动带上，在传动带的运动过程中让每个易拉罐依次同一方向地穿过红外发射、接收系统，形成计数脉冲，然后计数脉冲经电路加工、计数，再数显易拉罐计数结果，就知道其生产量。限于赛场条件，不可能每位参赛者面前提供马达传动的易拉罐，只能模拟。故要求将红外发射、接收系统安置在作品的万用板上，三者保持1cm以上的距离即可，用VIP(或身份证)卡片先插入随即抽出红外发射、接收系统中，卡片的一进一出表示有易拉罐一个一个地穿过红外线，于是在电路上同样可形成计数脉冲。要求是，作品完工后，能按如下流程演示功能:作品接入电源，电源指示灯(绿灯)亮。→手动清零，显示“00”。→模拟易拉罐传动形成计数脉冲，计数脉冲指示灯(黄灯)闪亮。→随着模拟易拉罐穿过红外收、发系统的次数渐增，计数器计数渐增，显示器依次显示 01,02.03...10,11,12.13....20。一旦计数达 20，计数脉冲形成电路便停止工作。此后没有计数脉冲输出，计数脉冲指示灯不再闪亮，显示器也停止在“20”，无论红外系统内有否物件穿插，始终显示“20”不变，表示此时计满一箱。→要继续计数，必须先清零，显示“00”，方可开始新一轮计数，直至显示“20”，表示又计满一箱。…作品必须能如此往复工作。

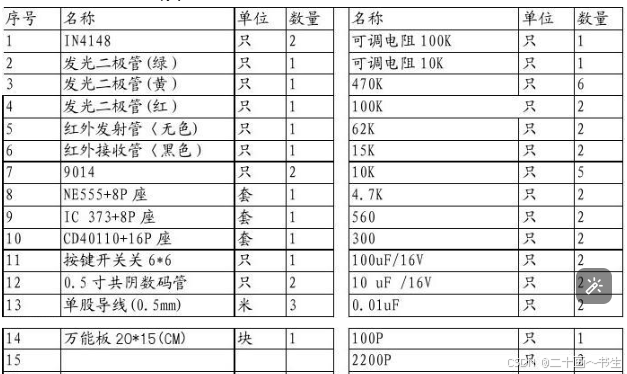

元件清单

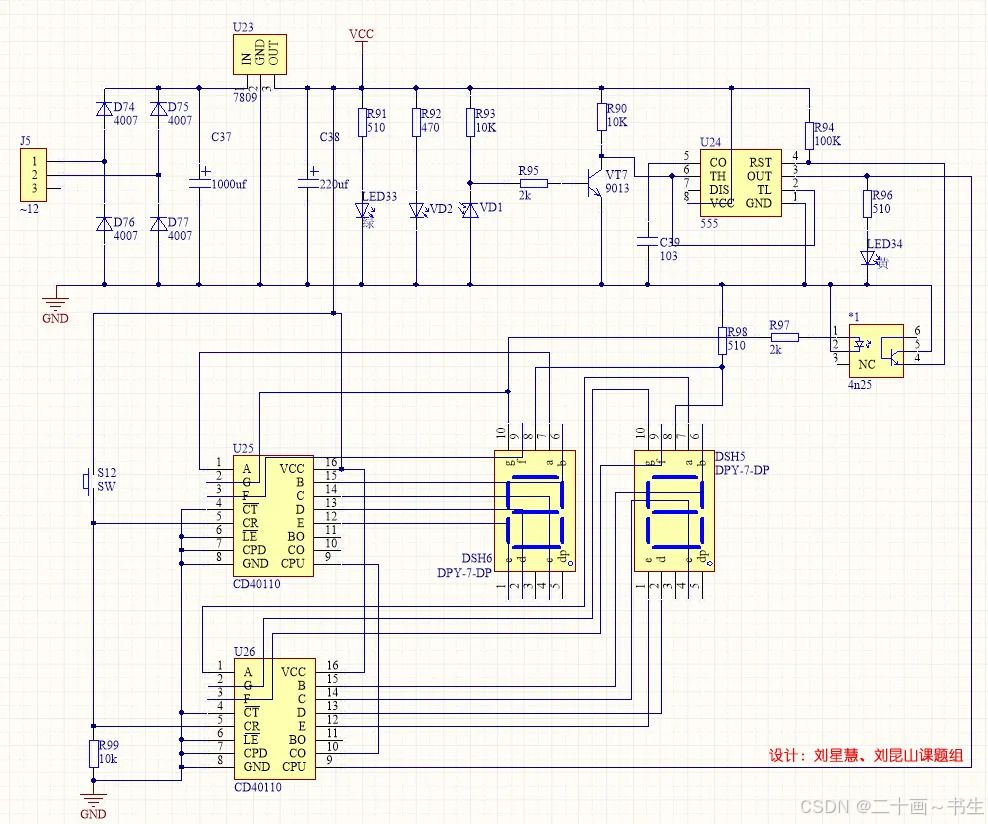

二、焊接专用原理图

三、仿真图

仿真遇到的问题：

1、仿真该电路的时候，数码管不需要加限流电阻就有效果，加了就无法显示。这个问题可能是软件版本或者是别的问题，可能每个人情况不一样。

2、光耦无法仿真，可能是参数设置问题或者是别的问题，依据情况进行调试。

四、电路工作工程

电源部分：

220V交流电经过变压器到12V交流电给电路，经过整流电路将交流电整成全是正半周的幅度大的直流电，再经过滤波电路滤除电路中的交流成分，最后经过稳压电路输出稳定的9V直流电。

通电后，电源指示灯LED1亮（绿），按下S12按键复位。

当无物体经过时：

因为红外发射二极管与红外接收二极管是对射，一上电红外发射二极管发射红外光给红外接收，红外接收导通，输出低电平给9013，9013截止输出高电平给555的TH/TL端，OUT输出低电平，LED2（黄）不亮，低电平也给了驱动数码管个位的40110的CPU端。

当物体经过时：

红外光不能发射到红外接收二极管上，红外接收二极管不导通，输出高电平给9013，9013导通输出低电平给555的TH/TL端，OUT输出高电平，LED2（黄）亮，高电平也给了驱动数码管个位的40110的CPU端。此时CPU得到了第一个上升沿，加1。

当物体离开时，555的OUT输出低电平，LED2（黄）不亮，40110个位的CPU端为低电平。

当物体经过时，LED2（黄）亮，40110个位的CPU端为高电平，CPU得到第2个上升沿，加1。

......

当加到第10个脉冲时，40110个位的CO端输出一个上升沿给40110十位的CPU端，此时数码管十位为1，数码管个位为0。重复以上操作，当加到第20个脉冲时数码管十位为2，数码管个位为0（此时两个40110都已经加完了十进制数）。

当数码管为2时，g脚输出高电平给4N25的1脚，（令a脚/d脚/e脚输出高电平给4N25的1脚也可以，因为数字1也不用a/d/e段数码管，数字2需要用到）内部二极管发射红外光给光电晶体管，光电晶体管导通，4N25的4脚输出低电平给555的RST端清零，此时将不能计数，CPU持续低电平。

如要重新计数则需按下S1复位。此时数显00，光电传感器正极为低电平，使得不发射红外光，使得光电三极管不导通，555 的4脚RST为高电平，555正常工作，可重新进行上述操作。

五、主要器件功能

1、CD40110

CD40110芯片是一款十进制可逆计数器/锁存器/译码器/驱动器，其引脚功能丰富，以下是各引脚功能的详细说明：

CR（5脚）：清零端。当R=1时，计数器异步清零。这意味着，如果在这个引脚上施加一个高电平信号，计数器将被重置为0。
CPU、CPD：时钟端。CD40110有两个时钟输入端，分别是CPU（9脚，加法计数时钟）和CPD（7脚，减法计数时钟）。这两个引脚用于接收外部的时钟信号，以触发计数器的加法或减法计数动作。
CO（10脚）：加计数进位输出端。当计数器从9加到10（即进位）时，这个引脚会输出一个信号。
BO（11脚）：减计数借位输出端。当计数器从0减到-1（即借位）时，这个引脚会输出一个信号。
CT（4脚）：触发器使能端/计数允许端。当CT=0时，计数器工作；当CT=1时，计数器处于禁止状态，即不进行计数。这个引脚可以用来控制计数器的启动和停止。
LE（6脚）：锁存控制端。当LE=1时，显示数据保持不变，但它的内部计数器仍正常工作。这意味着，即使外部信号在变化，只要LE为高电平，计数器的显示输出就不会改变。
A,B,C,D,E,F,G（1, 15, 14, 13, 12, 3, 2脚）：信号输出端。这些引脚与七段显示器连接，用于输出计数器的数字显示。每个引脚对应七段显示器的一个段，通过不同的组合可以显示0到9的数字。

此外，CD40110芯片还具有以下特点：

1、具有加减计数功能，可以完成十进制的加法、减法、进位、借位等计数功能。
2、能直接驱动小型七段LED数码管，无需额外的驱动电路。
3、输出电流可达10mA，足以驱动大多数七段显示器。
4、内部包含有逻辑电路，可以实现计数器的状态锁存、译码和驱动等功能。

2、红外发射管&红外接收管

工作原理

具体来说，当发射管发出红外光时，如果光通道中没有物体遮挡，那么接收管就能正常接收到红外光信号，并输出一个稳定的电平信号。但是，当有物体从光通道中经过时，它会遮挡住部分或全部红外光，导致接收管接收到的红外光信号减弱或消失，接收管就不能导通了。

如何区分正负极

（1）外观识别法

颜色与封装：

红外发射管通常是透明的，可以清晰地看到其内部结构。这是因为发射管需要考虑发射信号的不同角度，因此采用透明胶体作为封装。

红外接收管则通常封装在黑色不透明树脂中，以更好地抗光干扰。

引脚长度：

无论是红外发射管还是红外接收管，它们的引脚通常一长一短。长引脚一般代表正极（阳极），短引脚代表负极（阴极）。

标记与符号：

部分红外发射管和接收管上可能会有小型箭头或标准化名称（如“K”或“C”等）作为正负极的标记。箭头指向或名称所标识的一端为正极。

（2）万用表测量法

二极管档测量：

将万用表设置为二极管档，红笔接正极时，如果显示通（即数字表显示正向导通），则该管为红外发射管；接收管则反之。

电阻档测量：

使用万用表的电阻档（如R×1k或R×10k档）测量红外对管的极间电阻。

在无光线照射的条件下，调换表笔测量。发射管的正向电阻小，反向电阻大；而接收管在光线照射下，其电阻值会随光线强弱而变化。

当黑表笔接负极（短引脚）时，如果电阻大的是发射管，电阻小且万用表指针随光线强弱变化而摆动的则是接收管。

（即接收管与发射管内部封装类似于二极管的结构方向是相反的，发射管长脚端是二极管正极，接收管长脚端是二极管负极）

‼️ 注意焊接的时候，要留有空间将发射管与对射管折过来，使其头顶对头顶，便于信号的接收
