立创EDA—添加图片和开窗

一、添加图片

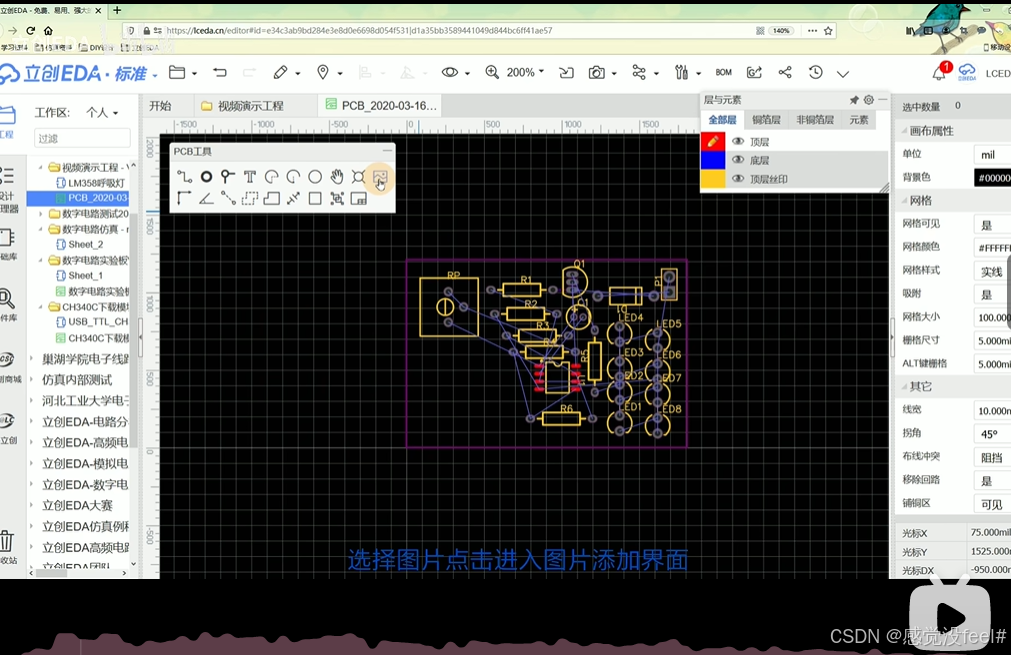

1、在工具框里面选择图片

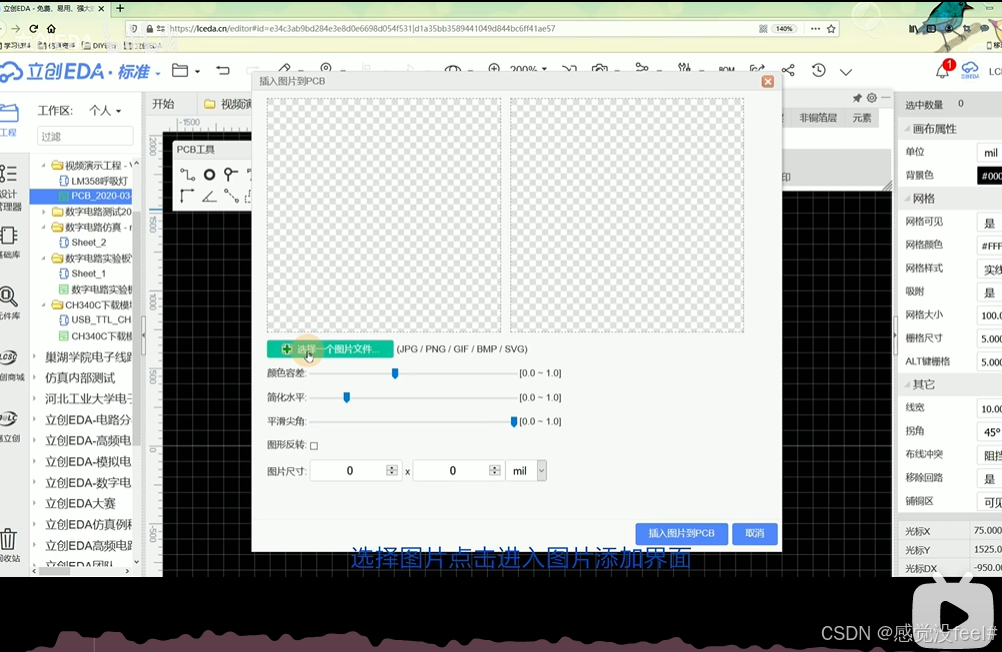

2、点击选择导入图片，可以设置所导入图片的尺寸

3、可以点击图片，在右侧图片属性选择图片所在层

二、开窗

开窗的操作，就相当于把铜皮裸露出来，像我们的焊盘一样。

1、先画两根导线

2、点击选择导线，在右侧，创建开窗区，开窗之后的效果跟焊盘一样，可以焊接东西

三、文本和图片的开窗

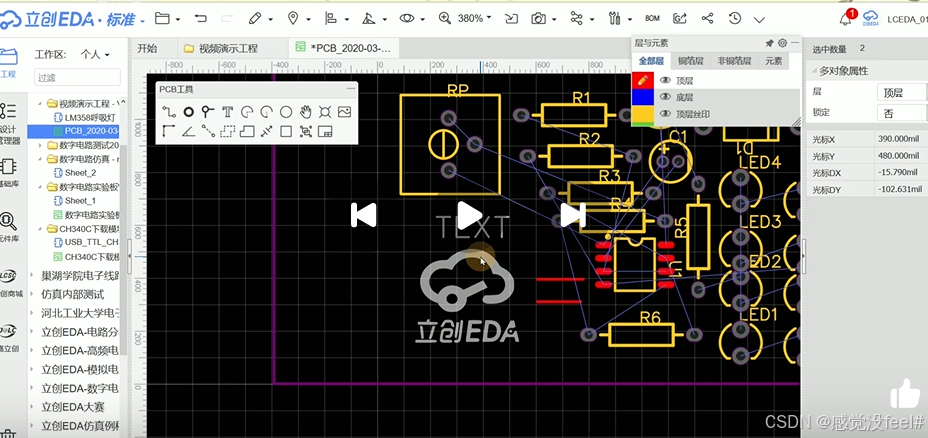

文本和图片的开窗一样的，先添加一个文本，然后复制该文本

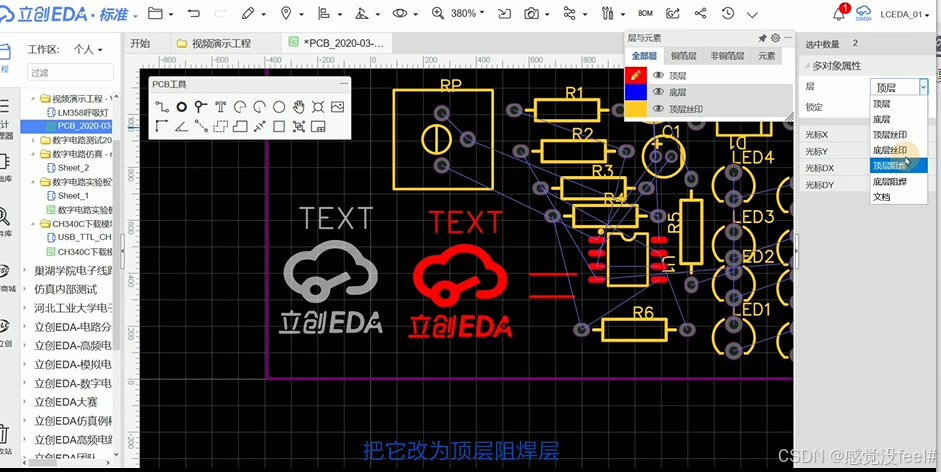

然后复制该文本，选择这个文本图案，改为顶层阻焊层

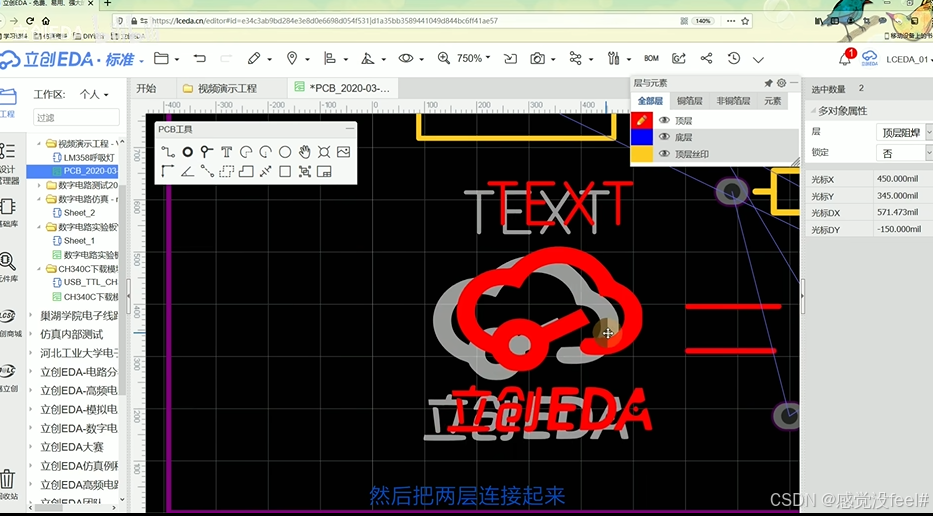

然后，把两层连接起来，他们重合，如果很难重合，可以调节右边的栅格尺寸，来使他完全重合

       点击预览，我们可以看到，文本和图片都已经开窗了，有时候可以使我们的pcb板子更加美观起来。

        开窗实际上就是把顶层跟顶层阻焊层或底层跟底层阻焊层连接起来。
