关于旋转矩阵的理解，以及左乘和右乘的区别

一、对左乘一个旋转矩阵的理解

左乘旋转矩阵的旋转是相对与一个固定的坐标系的，这个坐标系不会因相应的向量或坐标的改变而改变，通常坐标系的初始位置就是固定坐标系的位置。

1）相对于固定坐标系单次向量的旋转

这里的“单次”指的是绕RPY角的某个方向旋转某个角度。

以三维坐标为例，对于一个坐标系下的向量

根据旋转角度 θ 左乘一个对应的旋转矩阵，就能得到旋转θ角后的向量。

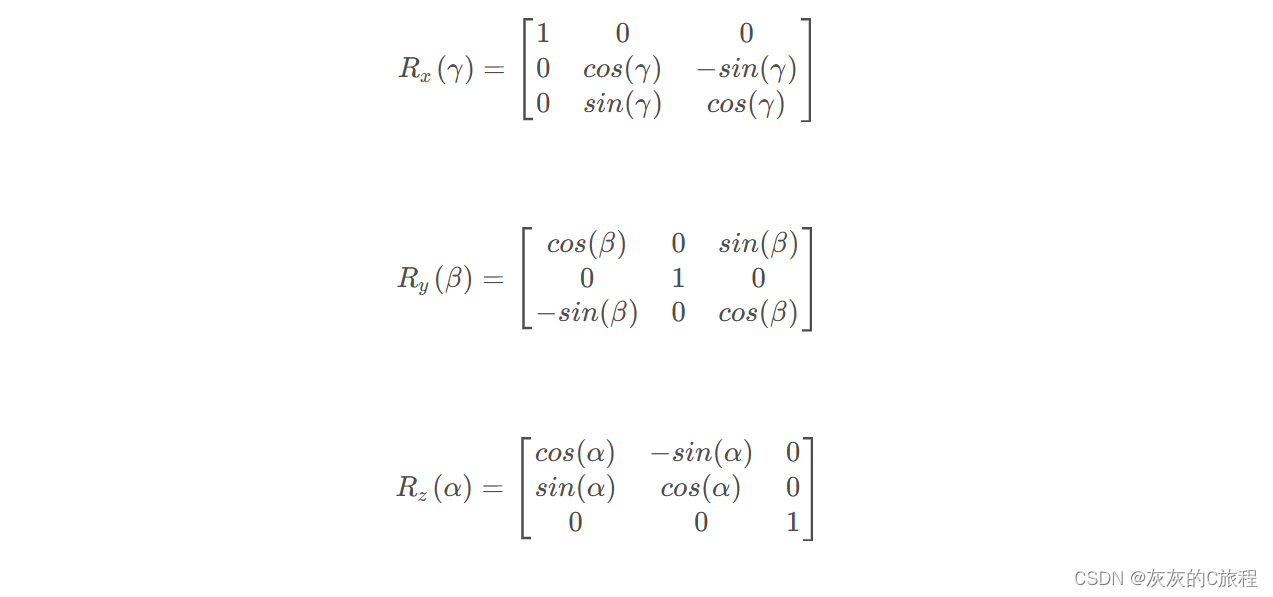

这里说到“对应”的旋转矩阵，就是绕x轴旋转（roll轴）、绕y轴旋转（pitch轴）和绕z轴旋转（yaw轴）对应的矩阵，其矩阵对应旋转角度θ的关系如下：

很多文章中的公式中的sin和这里是相反的，也是很多人容易弄混的，事实上对于向量的旋转就是上面这个公式，sin取负值（事实上是θ取负值）对应的是矩阵的旋转，因为矩阵旋转相对于向量旋转是相反方向的嘛，所以如果按矩阵旋转的方式理解，在上述矩阵前面加上负号就可以了。

关于矩阵相乘这里就不多说了。

2）相对于固定坐标系单次坐标轴的旋转

向量往某个方向旋转某个角度，也可以看成是坐标系往反方向旋转了相应的角度。向量的方向不变，但是相对于坐标系的方向改变了。

公式即为上述公式中θ取负数。

在完成云台激光项目的时候，就应用到了这里，将云台旋转后识别到的点的坐标转换成固定坐标系下点的坐标，以此方便计算角度。

3）关于多角度的旋转

如果向量的偏移不是沿着RPY角度的，而是对多个角度都有分量，那么就要左乘多个旋转矩阵。

左乘旋转矩阵的顺序不同，会导致结果出现偏差。也就是说先pitch轴旋转再yaw轴旋转和先yaw轴旋转再pitch轴旋转的结果是不相同的。因此需要根据实际情况确定旋转的顺序。

在左乘多个旋转矩阵时，

二、对右乘一个旋转矩阵的理解

右乘旋转矩阵表示旋转矩阵与向量相乘，旋转是相对于向量所在的空间中的局部坐标系（即局部坐标系）。

相对于自身的坐标系坐标轴的旋转

左乘是相对于固定坐标系下的旋转，而右乘则是关于自身当前状态下的坐标系来旋转的。比如一个坐标先沿pitch角度旋转，再沿旋转后的坐标系的yaw轴角度旋转。

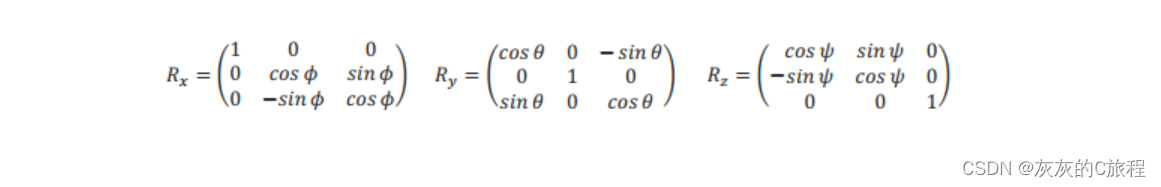

对应角度的旋转矩阵如下：（与上面的坐标轴旋转是相同的）

三、总结及应用

基于固定坐标系的旋转变换左乘旋转矩阵，基于自身坐标系的旋转变换右乘旋转矩阵。

• 左乘：将对象绕固定的参考框架旋转。左乘通常适用于多维数据分析、图像处理、和物理仿真中，其中参考框架是不变的。

• 右乘：将对象绕自身参考框架旋转。右乘通常适用于机械臂、机器人、和局部坐标系的变换中。
