虚拟局域网（VLAN+eNSP详细模拟实验步骤！）

目录

1.什么是VLAN

2.vlan的分类

3.VLAN的好处作用

4.配置静态VLAN的步骤：

5.vlan 类型

6.配置静态VLAN实例(重点！)

7.使用trunk+access端口，实现相同vlan设备之间相互通信。

---

1.什么是VLAN

是一种将一个物理的局域网（LAN）在逻辑上划分成多个广播域的技术,特点：1.不受地域限制。2.虚拟局域网VLAN可以隔离广播域（ 物理分割、逻辑分隔）。同一VLAN的设备才能进行二层通信,

2.vlan的分类

静态vlan:表项vlan的编号和接口组成(缺点是如果某个用户离开了原来的端口，到了一个新的虚拟机的某个端口， 必须重新定义)

动态vlan:表现由vlan的编号和pc的MAC地址组成

3.VLAN的好处作用

1.提供了一定的安全性：默认情况下两个不同的VLAN不允许相互通信

2.节约一定的带宽资源

3.实际项目缩小排错的范围(VLAN的范围：（0-4095）VLAN ID范围仅限系统使用，用户不能查看和使用这些VLAN。)

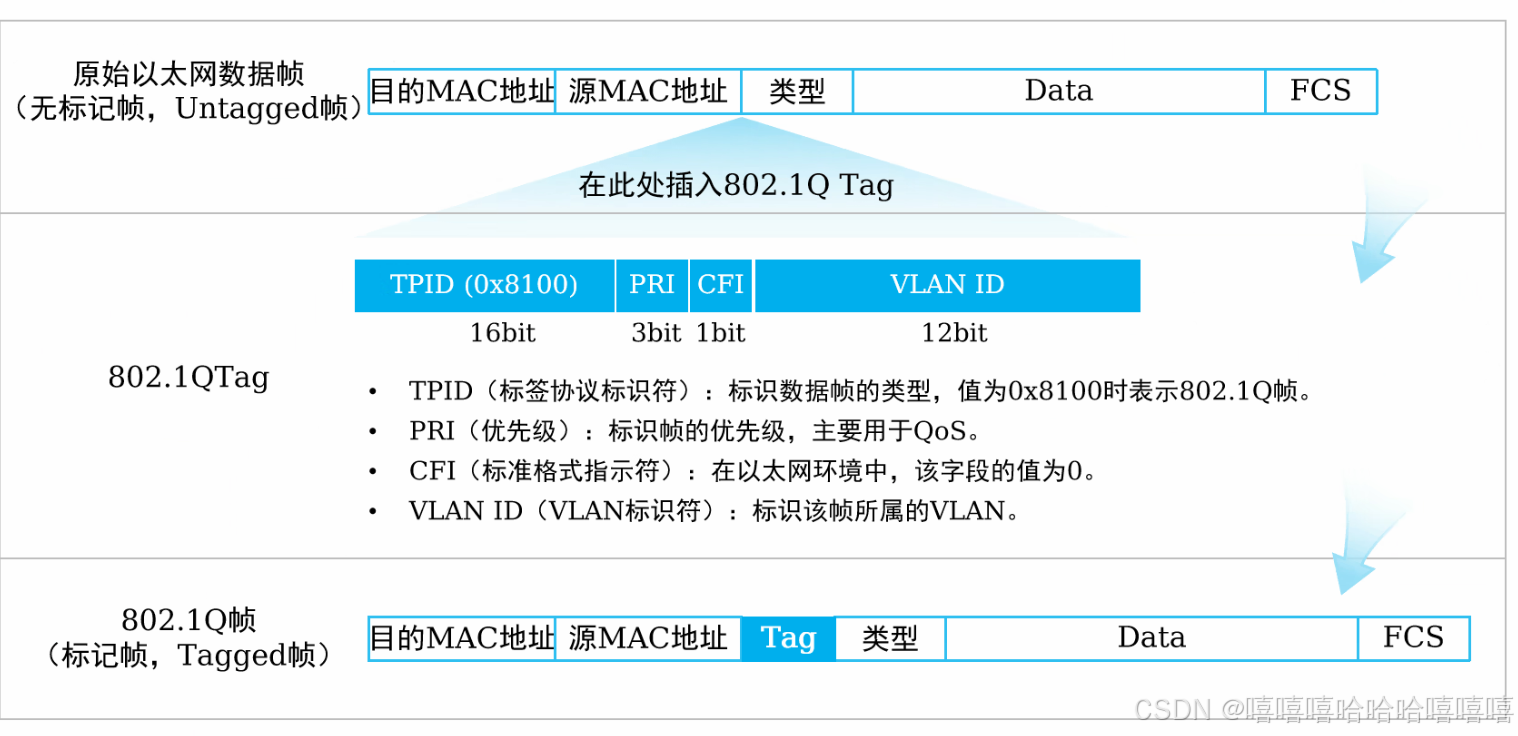

 vlan数据帧：

4.配置静态VLAN的步骤：

1.创建VLAN：

vlan 10 建立vlan10

vlan batch 10 20 30 一次性建立多个vlan

2.将交换机的端口加入到相应的VLAN中

int e0/0/0

3.将端口加入vlan

port link-type access

port default vlan 10

4.验证VLAN的配置

5.vlan 类型

access:交换机和电脑或路由器连 需要使用access

trunk:交换机和交换机相连 （在使用单臂路由器的情况下 路由器和交换机连要使用trunk）

hybrid:混合模式

注意：思科：不同vlan应该是不同网段：隔绝广播风暴,不是隔绝广播

如果不同vlan但是同一网端，相互ping不通，

6.配置静态VLAN实例(重点！)

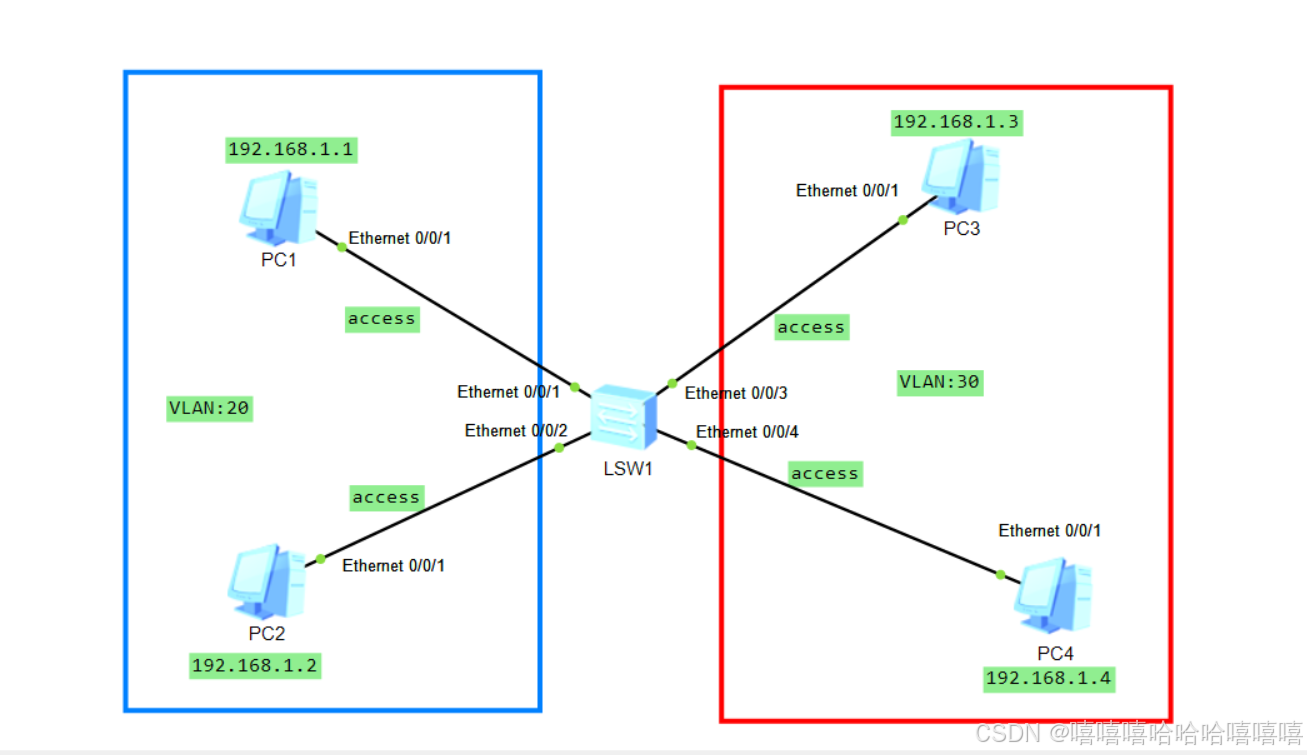

1.配置只有access端口，实现相同vlan设备之间通信。拓扑图如下：

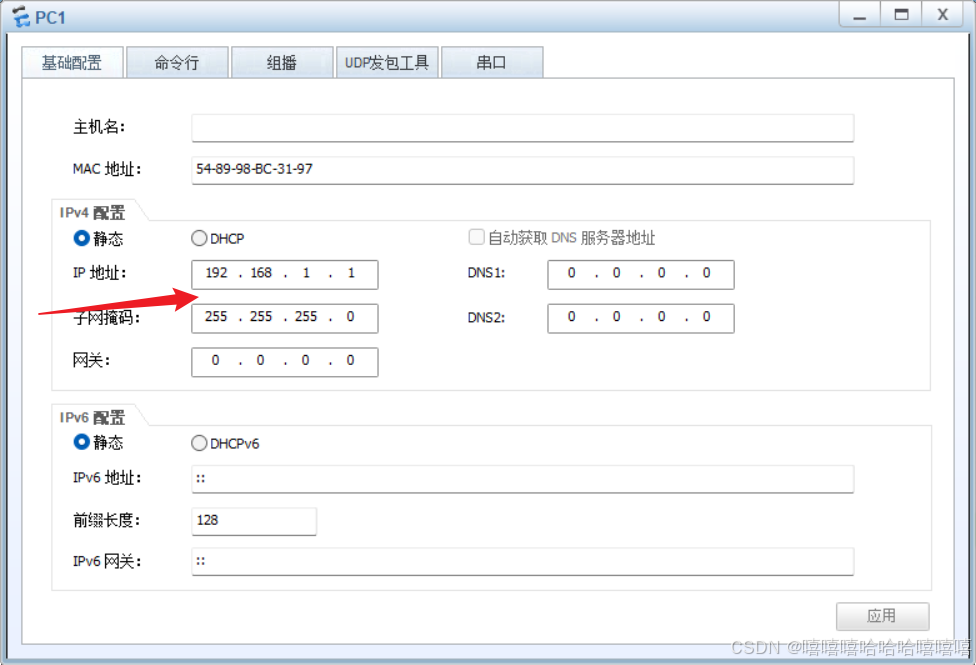

（1）配置pc1~pc4的IP地址和子网掩码（以pc1为例）

（2）配置交换机

<Huawei>U T M    //关闭提示信息
Info: Current terminal monitor is off.
<Huawei>SYS  //进入系统模式
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch  20 30   //设置多个VLAN
Info: This operation may take a few secon
