电路设计技巧与经验

本系列文章：

• 第一篇：模拟电路基础
• 第二篇：常见模拟电路详解
• 第三篇：电路设计技巧
• 第四篇：电子元器件解析
• 第五篇：信号处理与微控制器
• 第六篇：电路调试与故障排除
• 第七篇：电子工程师的职业发展与团队协作

3.1 误差分析与优化

电路设计时，误差不可避免，但通过合理的方法可以优化精度和稳定性。

• 如何减少电路误差
• PCB布局对电路的影响

🔹 3.1.1 误差来源

误差主要来自以下几个方面：
1️⃣ 元器件误差：电阻、电容、电感等实际值与标称值存在误差（如±5%）。
2️⃣ 温度漂移：温度变化会影响半导体器件、电阻、电容的参数。
3️⃣ 电磁干扰（EMI）：外部磁场、电场干扰信号，导致噪声。
4️⃣ 电源噪声：不稳定的电源电压会引起电路性能波动。
5️⃣ PCB 走线影响：不良的 PCB 设计会导致信号完整性问题，如寄生电容、电感。

🔹 3.1.2 误差优化策略

✅ 选用高精度元件（如 1% 误差电阻、低漂移运放）。
✅ 减少温度漂移影响（选用低温漂电阻、温度补偿电路）。
✅ 增强屏蔽和接地（减少 EMI 干扰，提高信号完整性）。
✅ 优化电源设计（稳压电源、去耦电容减少电源噪声）。
✅ 合理设计 PCB 布局（缩短关键信号路径，避免干扰）。

---

3.2 电源管理与稳压设计

稳定可靠的电源是保证电路正常工作的前提。

🔹 3.2.1 常见稳压方案

1️⃣ 线性稳压器（LDO）：如 7805、LM317，适用于低功耗电路。
2️⃣ 开关稳压器（DC-DC）：如 Buck（降压）、Boost（升压），适用于高效能电路。
3️⃣ 电池管理电路：如 锂电池充电管理（TP4056）、电源监控（MAX809）。

🔹 3.2.2 电源滤波

电源上的噪声会影响整个电路，需要合理的滤波设计：
✅ 去耦电容（0.1µF/10µF 陶瓷电容，去除高频噪声）。
✅ LC 滤波（使用电感+电容，降低电源纹波）。
✅ 共模扼流圈（抑制电源中的共模噪声，降低 EMI 干扰）。

---

3.3 PCB 设计技巧

🔹 3.3.1 PCB 设计基本原则

1️⃣ 信号线尽量短直，减少寄生电容和电感影响。
2️⃣ 电源和地线宽度要足够，避免电压降过大。
3️⃣ 高频信号走线避免直角，减少阻抗不匹配。
4️⃣ 模拟和数字电路分开布局，避免相互干扰。
5️⃣ 使用地平面（GND Plane），增强屏蔽能力。

🔹 3.3.2 多层 PCB 设计要点

✅ 电源层和地层尽量完整，减少地回路噪声。
✅ 高速信号尽量走内层，降低 EMI 干扰。
✅ 关键信号（如时钟、ADC）用差分走线，提升抗干扰能力。

---

3.4 散热管理

电子设备长期运行时，热量管理至关重要，否则可能影响电路寿命。

🔹 3.4.1 常见散热方法

✅ 增加散热片（适用于功率元件，如 MOSFET、线性稳压器）。
✅ 加大 PCB 铜箔面积（增强热传导，提高散热效果）。
✅ 使用风扇或主动散热（适用于高功率电源或功放电路）。
✅ 热敏电阻控制散热（如 NTC/PTC 负温度系数热敏电阻）。

🔹 3.4.2 热设计计算

• 功耗计算：P=IVP = IVP=IV（功率 = 电流 × 电压）。

• 热阻计算：T=P×Rθ（温升 = 功率 × 热阻）。

• 稳压芯片温度计算 ：

  • LM317 线性稳压器功耗：P=(Vin−Vout)×IP
  • DC-DC 转换器效率通常在 80%~95%，散热需求较低。

---

3.5 电磁兼容性（EMC）与抗干扰设计

🔹 3.5.1 常见的 EMI 干扰

1️⃣ 开关电源的高频噪声（对无线通信设备干扰大）。
2️⃣ 电机、继电器等产生的电磁干扰。
3️⃣ PCB 设计不合理，导致信号反射、串扰。

🔹 3.5.2 抗干扰设计

✅ 电源去耦电容，减少高频噪声（如 0.1µF + 10µF 并联）。
✅ 信号屏蔽，使用金属罩或接地屏蔽。
✅ 增加 RC 滤波器，减少电机、电磁继电器产生的干扰。
✅ 合理的地线设计，减少地回路噪声。

---

3.6 经验法则

✅ 电源稳压设计要考虑滤波，保证低噪声、高稳定性。
✅ PCB 设计时，模拟、数字电路分开，减少干扰。
✅ 散热管理要计算功率损耗，避免高温影响电路寿命。
✅ 抗 EMI 设计很重要，特别是高速信号和无线设备。

3.7 可靠性设计

• 电路可靠性设计原则

3.3.1 外部世界与内部世界

内部世界就是构成设计的所有器件。

容差堆叠：容差堆叠是指在机械、电子或制造设计中，多个组件的公差累积可能导致整体误差超出允许范围。它在精密工程、机械装配、电子产品设计等领域至关重要。

为什么要进行容差堆叠分析？

• 确保装配质量：防止零件因尺寸偏差无法正确组装。
• 降低制造成本：减少过度严格的公差要求，降低加工和检测成本。
• 提高产品可靠性：减少超差导致的功能失效，提高产品寿命和性能。

外部世界的电磁干扰，还有其他会引起的问题。

如何使自己的设计在外部世界里可靠？

• 在基础设计中尽一切可能地使电路能够处理其将面对的环境问题，
• 阅读、阅读、在阅读，反复阅读所用元件的参数表
• 对设计进行测试、检查、测试、在测试

3.3.2 模块化设计

可以由不同的工程师开发不同的模块，从而加深开发的进程。

经验法则

1. 阅读参数表。
2. 考虑容差。
3. 了解环境。
4. 测试、检查，再测试。
5. 形成自己的经验法则或设计准则。
6. 研究你的产品的现有标准或准则。
7. MAMA(“经理总是追着市场团团转”）会使人老火。
8. 设计要模块化。
9. 要预见改变。
10. 过犹不及，不要试图把设计做得过于通用，也不要在那些不再怎么有用的功能选项上增加太多的成本。

增添一些偏爱的电路

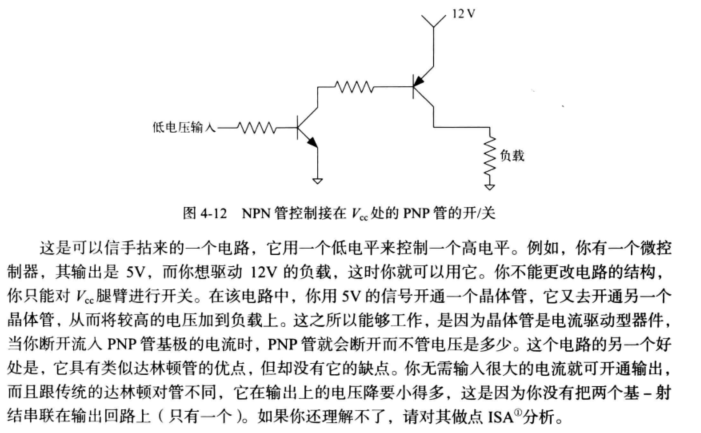

1.组合达林顿对管

用两个晶体管来实现对信号电平Vcc的开/关

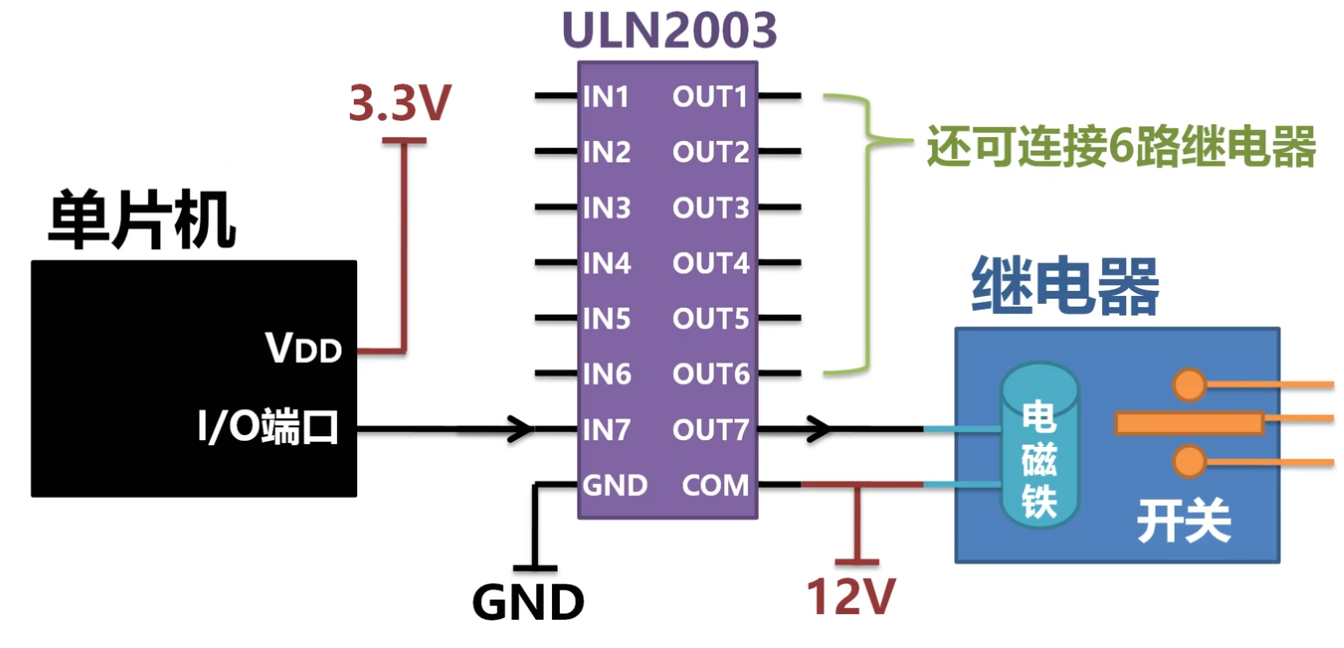

常用的达林顿芯片ULN2003，经典的驱电电路如下：

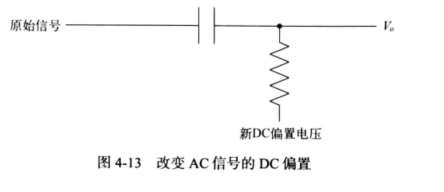

2.DC电平移位器

由于DC的频率为零，因此只有AC成分会通过电容，并被加上一个DC偏置。

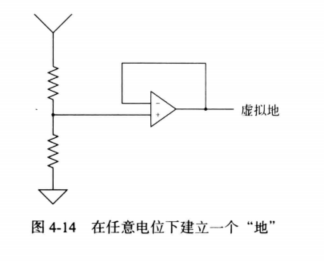

3.虚拟地

利用分压器来提供一个参考电位，运放则作为电压源（一个电压跟随器），其输出电压与分压器的电压一致。

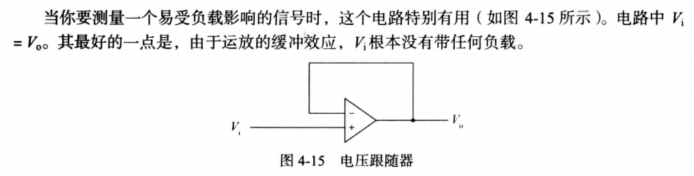

4.电压跟随器

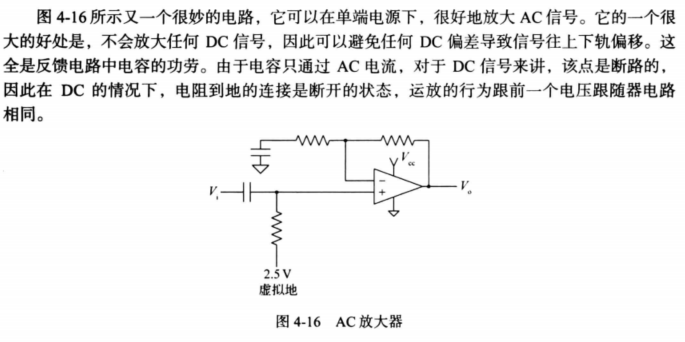

5.AC放大器

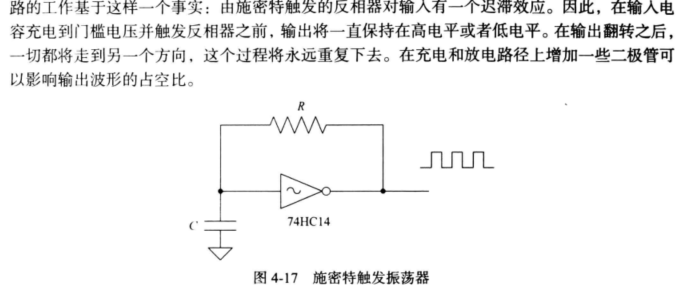

6.反相振荡器

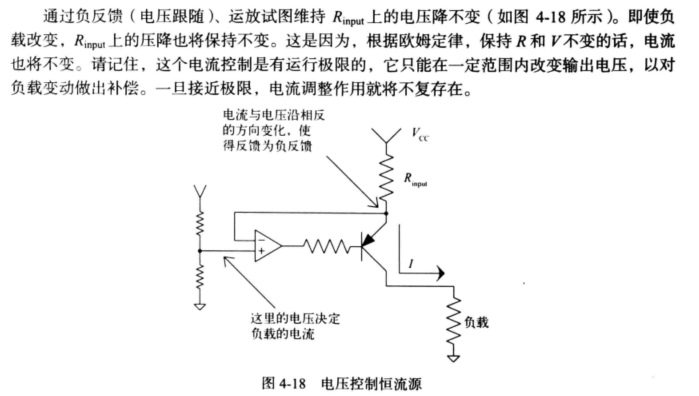

7.恒流源

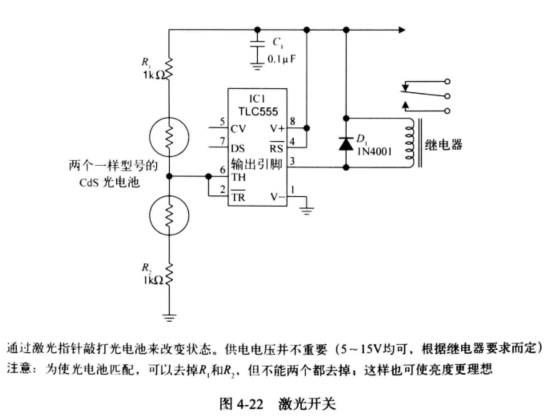

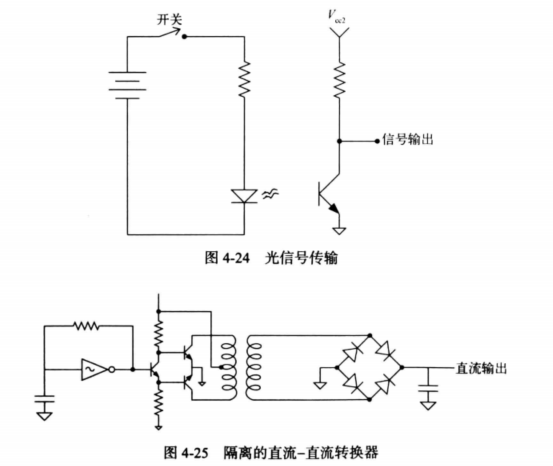

其他电路

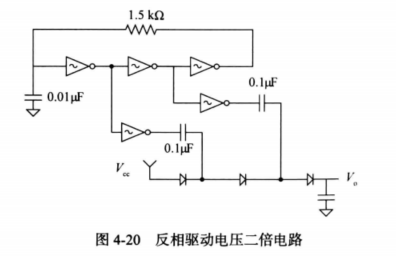

该电路 用反相振荡器来驱动电压二倍器电路

---

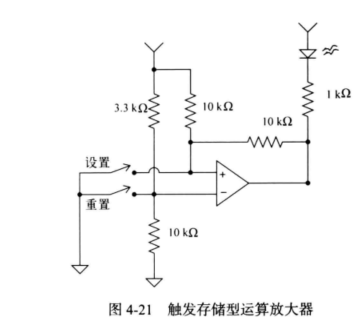

这个电路是一个触发存储型运算放大器，它的功能类似于施密特触发器或SR锁存器，可以存储输入信号的状态，并通过外部控制进行设置（Set）和重置（Reset）。

运算放大器（Op-Amp）：核心元件，用作比较器。

电阻网络：

• 反馈电阻（10kΩ）：提供正反馈，使其具有滞回特性，实现存储功能。
• 输入电阻（3.3kΩ、10kΩ）：限制输入电流，设置输入电位。

控制输入（设置/重置）：

• “设置”端（Set）：用于将输出设为高电平。
• “重置”端（Reset）：用于将输出设为低电平。

负载电阻（1kΩ）：用于限制运放输出电流，通常连接负载，如LED或继电器。

---

---

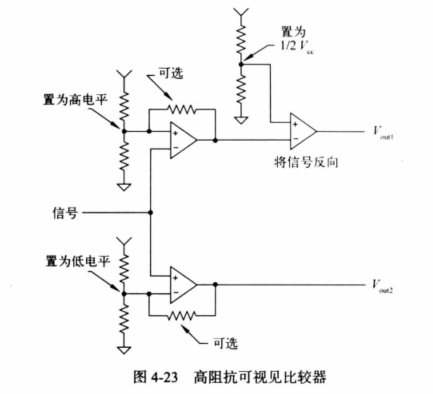

有了电位斗反馈（阻抗要求高),可以用这个电路确认负载

📌 结论

本篇介绍了电路设计中的关键技巧，包括误差分析、电源管理、PCB 布局、散热设计、抗干扰等方面的经验。
这些设计方法在开关电源、模拟电路、微控制器电路等应用中至关重要！🚀

---

💡 👉 下一篇： 《电子元器件解析》，详细介绍 二极管、三极管、MOSFET、运放等器件的特性与应用！
