从零开始做基于51的循迹小车-Day2-利用PWM调速!

文章目录

概要

昨天我们让小车的四个电机转了起来,今天来利用pwm对电机进行调速。

对PWM的理解

让蓝线递增,比红线高的部分直接转化为高电平,低的则为低电平。基本原理就是一个周期内,通电的时间越多,最终呈现出来的效果就是电机就转的越快,这可以抽象为一个重要参数--占空比,占空比越大,也就是说一个周期内通电越多,电机转的越快。

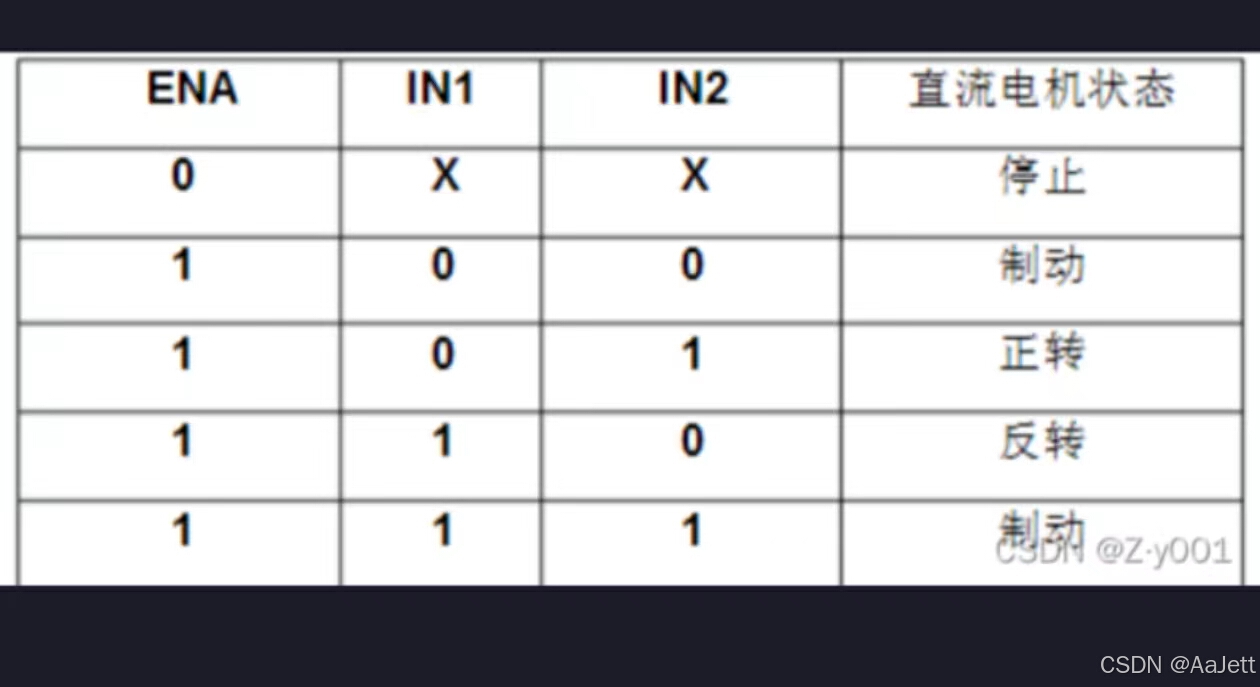

这里还要用到L298N的ENA和ENB口,基本原理如图:

也就是说给ENA口赋值1,就相当于打开了OUT口,电机就会根据相应的指令转动,赋值0,OUT口则关闭,不管IN口是什么指令电机都会停止转动;

代码细节

#include <REGX52.H>
#include "motor.h"
void Timer0Init(void);
sbit EN1A=P0^2;//前轮
sbit EN1B=P0^7;//前轮
sbit EN2A=P3^2;//后轮
sbit EN2B=P3^7;//后轮

unsigned int counter1,speed;

void Timer0Init(void)		//100微秒@11.0592MHz
{

	TMOD &= 0xF0;		//设置定时器模式
	TMOD |=0x01; 		//设置定时器模式
	TL0 = 0xA4;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时

	ET0=1;   //定时器0中断允许开关
	EA=1;     //定时器总开关
	PT0=0;    //定时器0中断优先级
}
void Timer0_Routine()  interrupt 1
{
		TL0 = 0xA4;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值

	counter1++;
	counter1%=100;
	if(counter1<speed)
	{
	EN1A=1;
	EN1B=1;
	EN2A=1;
	EN2B=1;
	}
	else
	{
	EN1A=0;
	EN1B=0;
	EN2A=0;
	EN2B=0;
	}

}

代码中有两个重要参数,一个是counter1,另一个是speed,让counter1递增,也就是上面图中递增的蓝线,红线就是speed,这里的周期就是100um×100。占空比在这就为speed/100,也就是说speed越大,电机转速则越快,调速的效果就达到啦!

每日小结

今天主要是代码,调试中也出现了一些问题,有个别轮子会不动,可能是接马达的电线接口接触不良,于是重新换了一根线,重新焊上去了。明天继续加油!!!
