本系列教程详细介绍了如何使用Logisim软件设计不同位数的无符号比较器。从基础的1位比较器开始，逐步进阶到2位和4位比较器的构建。在第4关，通过级联4个4位比较器实现了16位无符号比较器的设计，并完成了相应的测试，展示了数字电路设计的基本原理和方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

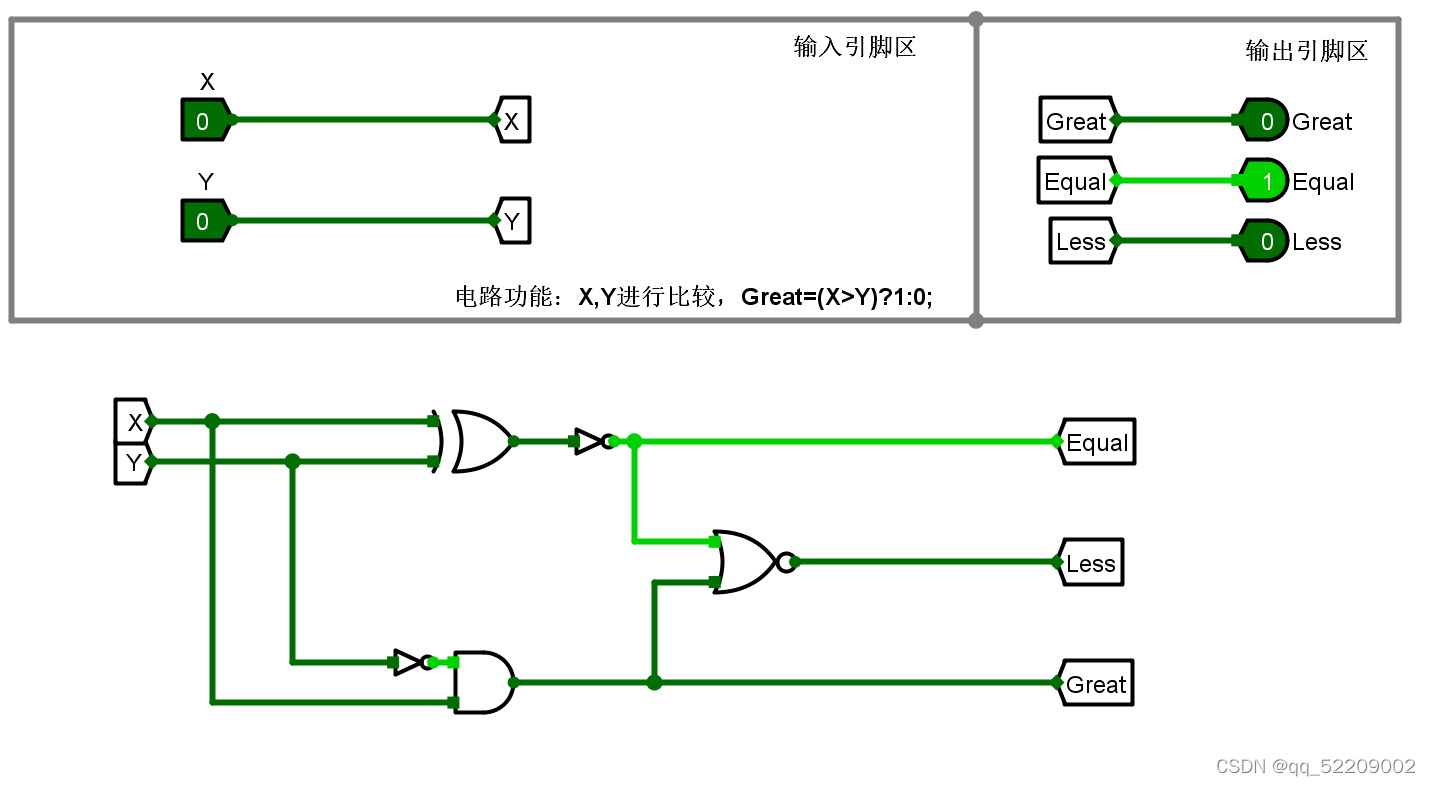

第1关：1位比较器设计

任务描述

本关任务：在Logisim中完成1位比较器电路的绘制并完成测试。

第2关：2位比较器设计

任务描述

本关任务：在Logisim中完成2位比较器电路的绘制并完成测试。

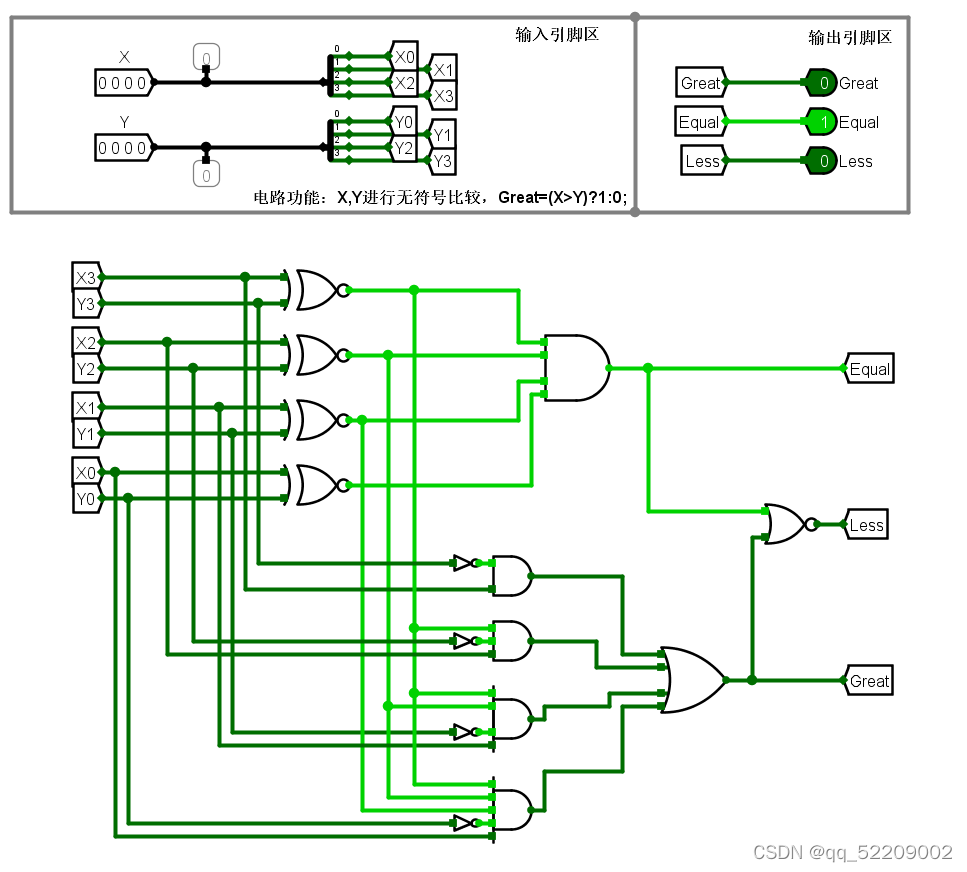

第3关：4位无符号比较器设计

任务描述

本关任务：在Logisim中完成4位比较器电路的绘制并完成测试。

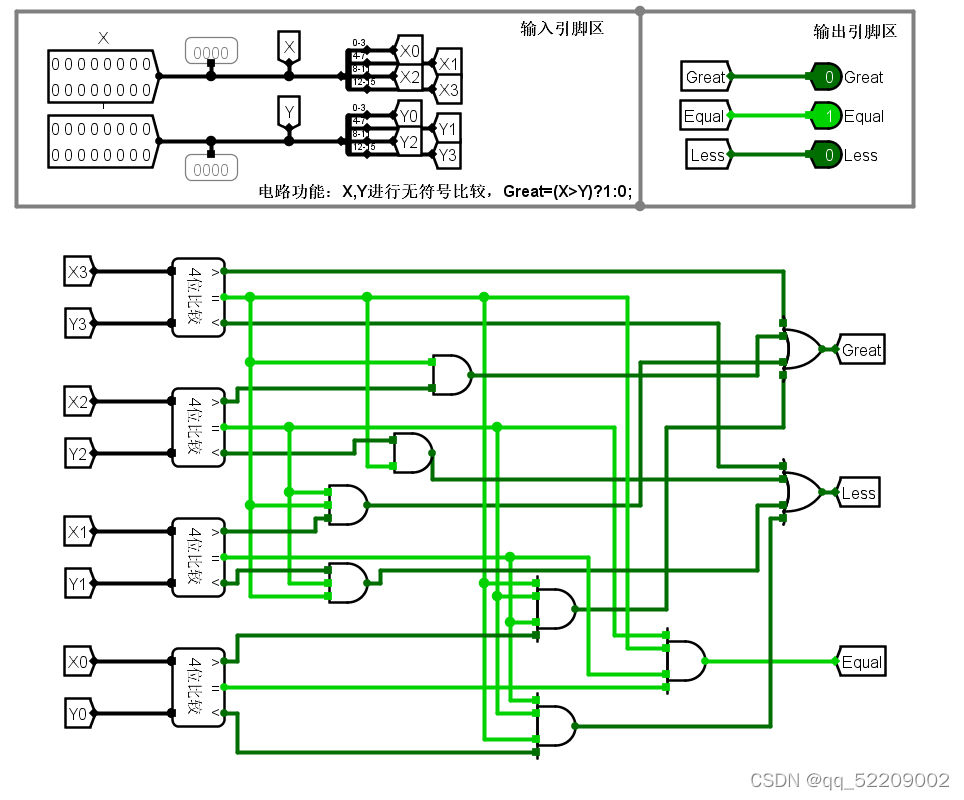

第4关：16位无符号比较器设计

任务描述

本关任务：利用在第3关中已经设计完成的4位无符号比较器（4个）级联构建16位无符号比较器。
