CD4051BE 多路器开关IC

立创商成电子

已于 2024-04-07 10:56:01 修改

阅读量1.1k

点赞数 23

文章标签： postman

于 2024-04-03 09:43:41 首次发布

本文链接：https://blog.csdn.net/2401_84083832/article/details/137328338

版权

CD4051BE是一款由TexasInstruments制造的8通道数字控制模拟开关，具有低导通电阻、低泄漏电流和宽工作电压范围。适用于数据采集、测试设备等领域，详细规格包括工作参数和典型应用情况。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

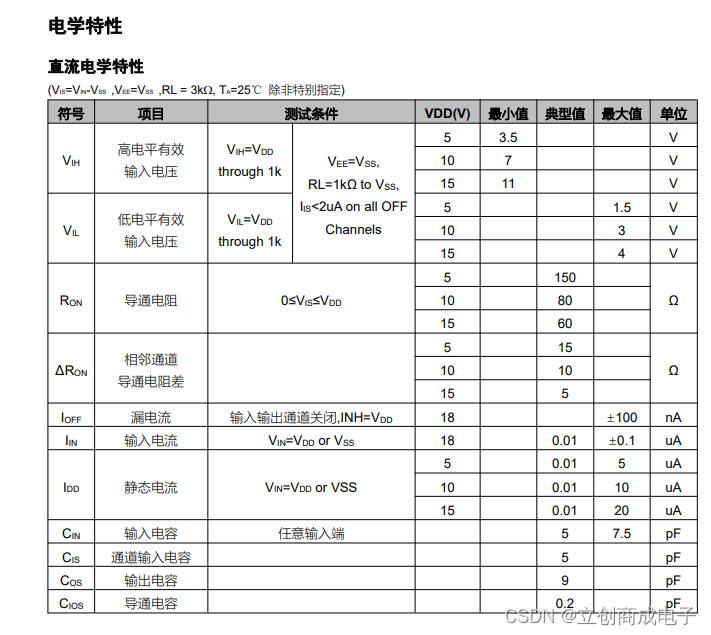

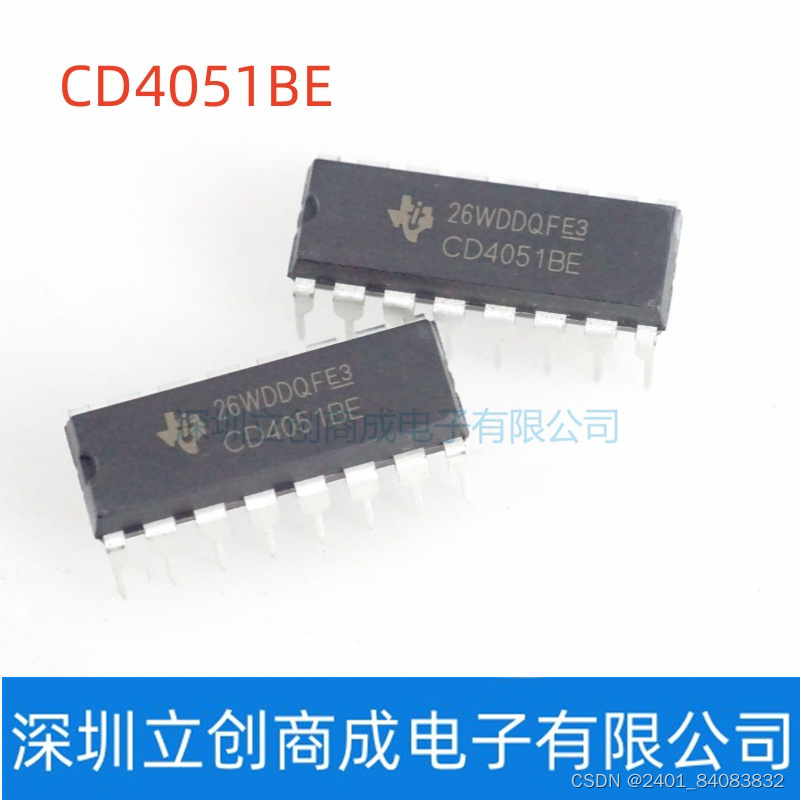

CD4051BE
规格信息：

制造商:Texas Instruments

产品种类:多路复用开关 IC

RoHS:是

产品:Multiplexers/Demultiplexers

通道数量:8 Channel

配置:1 x 8:1

导通电阻—最大值:240 Ohms

运行时间—最大值:720 ns

空闲时间—最大值:450 ns

工作电源电压:5 V to 18 V

最小工作温度:- 55 C

最大工作温度:+ 125 C

安装风格:Through Hole

封装 / 箱体:PDIP-16

封装:Tube

带宽:20 Mhz

高度:4.57 mm

长度:19.3 mm

系列:CD4051B

电源类型:Single Supply, Dual Supply

宽度:6.35 mm

商标:Texas Instruments

电源电流—最大值:100 uA

最大双重电源电压:+/- 9 V

产品类型:Multiplexer Switch ICs

传播延迟时间:60 ns

工厂包装数量:25

子类别:Switch ICs

电源电压-最大:18 V

电源电压-最小:5 V

单位重量:1 g

CD4051BE是一种模拟多路复用器，也称为数字控制模拟开关。它具有低导通阻抗和非常低的OFF泄漏电流。可以通过4.5V至20V的数字信号幅度来控制高达20VP-P的模拟信号。具体来说，如果VDD-VSS=3V，则可以控制高达13V的VDD-VEE；对于VDD-VEE高于13V的电平差，需要至少4.5V的VDD-VSS。例如，如果VDD=+4.5V，VSS=0V和VEE=-13.5V，则可以通过0V至5V的数字输入来控制-13.5V至+4.5V的模拟信号。

这些多路复用器电路在整个VDD-VSS和VDD-VEE电源电压范围内均消耗极低的静态功率，而与控制信号的逻辑状态无关。当禁止输入端子上存在逻辑“1”时，所有通道均关闭。CD4051BE在各种应用中都有广泛用途，例如数据采集系统、测试设备、仪器仪表和通信设备等。

需要注意的是，CD4051BE是一种集成电路芯片，您可能需要了解其引脚排列和功能，以便正确地将其应用于您的电路设计中。您可以查阅数据手册以获取更多详细信息。
