硬件工程师，在电路项目开发设计阶段，会遇到一些多路信号分时处理的情况；对于数字开关量信号，会使用多路选择器解决，如逻辑芯片的三八译码器74HC138；很遗憾的是对于处理模拟信号，三八译码器74HC138效果显得就不是很理想；

芯片

那么有没有适合处理多路模拟信号选择的电子器件呢？芯片哥通过长时间的探索翻阅文献，以及与芯片原厂的工程师沟通得知，模拟开关芯片就是专门处理这种电路的器件；具体型号如上海贝岭的BL1551 SC70-6，德州仪器TI的TS5A3357DCUR VSSOP-8等等；芯片哥就以BL1551 SC70-6举例说明模拟开关芯片的特性

1，模拟开关芯片

模拟开关芯片内部图

查看芯片内部等效电路图，BL1551模拟开关芯片是实现二选一的模拟信号选择器，其电路功能逻辑

• 当ENB使能引脚为逻辑高电平，A1信号输出到B引脚，A2信号无法输出；
• 当ENB使能引脚为逻辑低电平，A2信号输出到B引脚，A1信号无法输出；

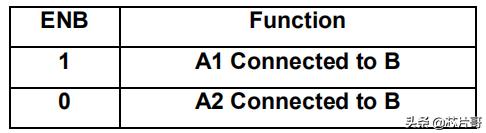

模拟开关功能表

2，项目应用场景

由于单片机的IO引脚资源比较有限，在一些复杂的项目电路系统中，传感器的采集端口ADC引脚不足以支持多路传感器信号量的处理，此时就需要使用多路模拟开关选择器，以达到单片机资源的最大利用效率；

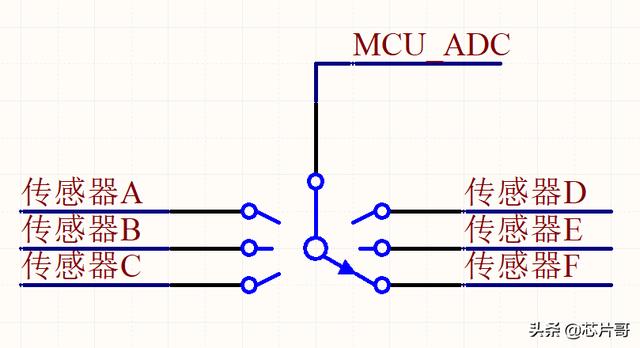

传感器多路选择器

3，关键参数

模拟开关选择器，其关键的电路参数是其导通电阻阻值，如2Ω；理想的电路是导通电阻阻值为零，实际项目开发则是希望导通电阻阻值越小越好，这样有利于减小信号在传输的过程中产生的压降，从而最大化的保持信号的不失真；

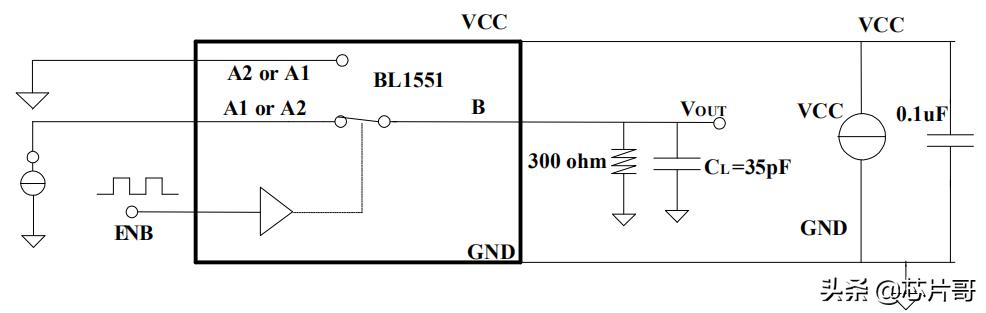

模拟开关芯片应用电路图

关于模拟开关芯片的相关内容，不知小伙伴们是否理解了他们的电路特性？在项目开发有没有实际遇到类似的电路应用场景？
