IRF3205ZPBF是一款高性能MOSFET，以其低导通电阻、快速开关和高可靠性，广泛应用于电源管理、逆变器、过流保护、车载电子设备和工业控制等领域。选择和使用时需考虑工作电压、电流、封装、环境和成本等因素。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

IRF3205ZPBF是一款高性能的N沟道功率MOSFET，具有低导通电阻、高速开关和优秀的重复性雪崩额定值等特点。这些特性使其广泛应用于各种领域，主要包括以下方面：

电源管理：IRF3205ZPBF可用于高效率电源转换器、开关稳压器、电荷泵等电源管理设备。

逆变器和变频器：IRF3205ZPBF适用于高频率、高效率的逆变器和变频器，用于驱动电机、调整电源等。

过流保护：由于其具有快速开关速度和高重复性雪崩额定值，IRF3205ZPBF可用作过流保护器件，保护电路免受过载损害。

车载电子设备：IRF3205ZPBF在车载电子设备中也有广泛应用，如电动汽车充电系统、电池管理系统等。

工业控制：在工业控制系统中，IRF3205ZPBF可用于控制各种执行器、电机等，实现精确的控制和调节。

家用电器：IRF3205ZPBF还可应用于家用电器，如空调、冰箱、洗衣机等的电源管理和控制部分。

总之，IRF3205ZPBF凭借其高性能和高可靠性，在众多领域都有广泛应用。但请注意，在具体应用时要根据实际需求选择合适的参数和型号。

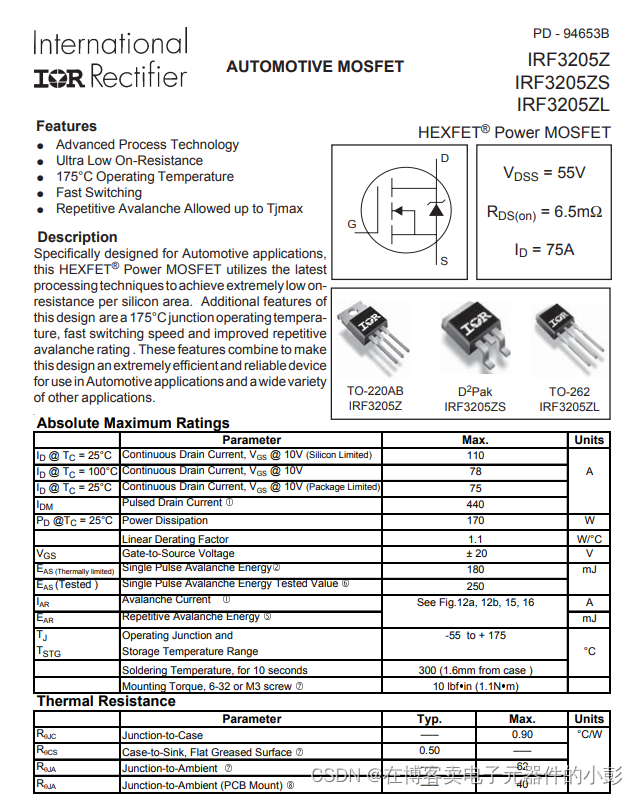

IRF3205ZPBF的标准信息：

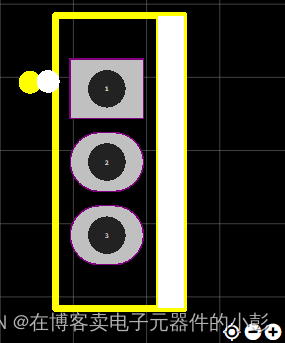

封装/外壳：TO220FET

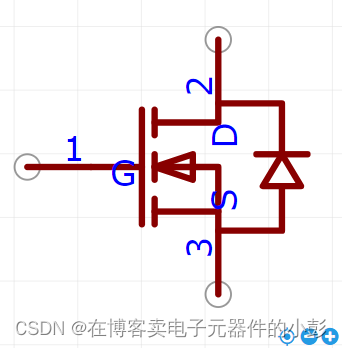

类型：N 沟道

技术：MOSFET（金属氧化物）

漏源电压（Vdss）：55V

电流 - 连续漏极（Id）（25°C 时）：75A（Tc）

驱动电压（最大 Rds On，最小 Rds On）：10V

不同 Id，Vgs 时的 Rds On（最大值）：6.5 毫欧 @ 66A，10V

不同 Id 时的 Vgs（th）（最大值）：4V @ 250µA

不同 Vgs 时的栅极电荷（Qg）（最大值）：110nC @ 10V

Vgs（最大值）：±20V

不同 Vds 时的输入电容（Ciss）（最大值）：3450pF @ 25V

功率耗散（最大值）：170W（Tc）

工作温度：-55°C ~ 175°C（TJ）

安装类型：通孔

系列：HEXFET®

FET类型：N 沟道

电流-连续漏极（Id）（25°C时）：75A（Tc）

驱动电压（最大RdsOn，最小RdsOn）：10V

不同Id时的Vgs（th）（最大值）：4V @ 250µA

不同Vgs时的栅极电荷（Qg）（最大值）：110nC @ 10V

不同Vds时的输入电容（Ciss）（最大值）：3450pF @ 25V

不同 Id，Vgs时的 RdsOn（最大值）：6.5 毫欧 @ 66A，10V

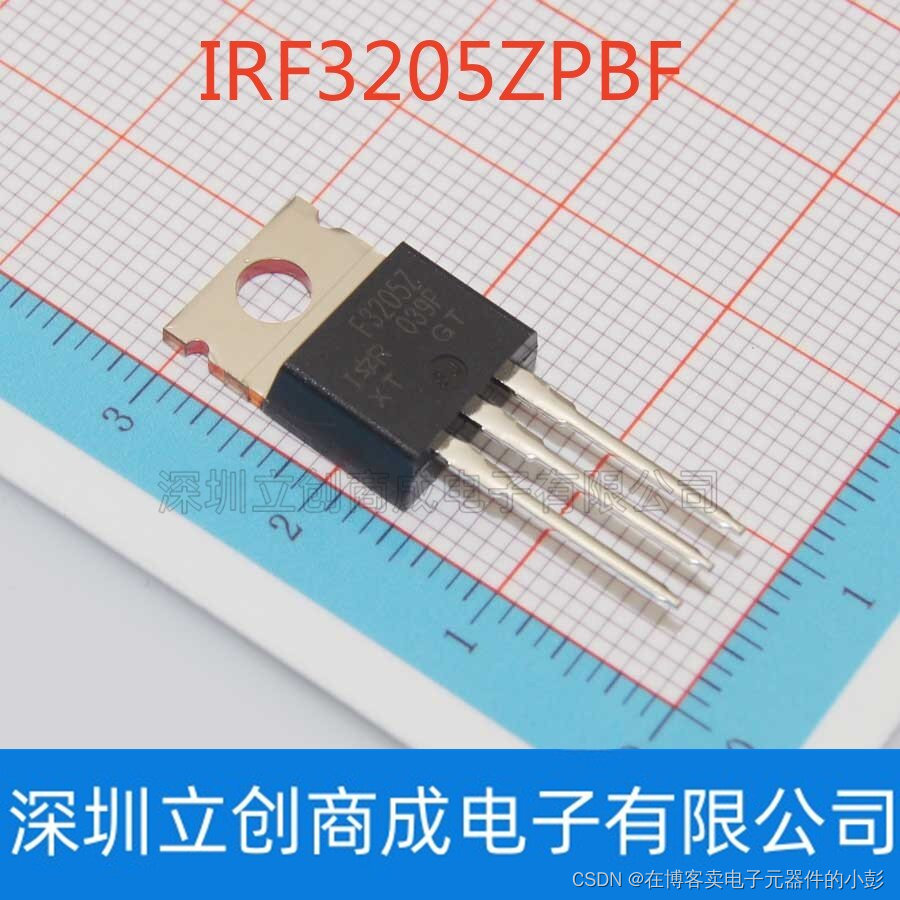

封装方法Package：TO-220AB

极性Polarity：N-CH

漏源极击穿电压VDSS：55V

连续漏极电流ID：110A

供货商器材封装：TO-220AB

无铅状况/RoHs：无铅/契合RoHs

IRF3205ZPBF是一款高性能的 HEXFET 功率场效应管，它具有许多优点，可以显著提高工业控制系统的性能和可靠性。

低导通阻抗：IRF3205ZPBF具有极低的导通阻抗，这可以降低电源转换过程中的能量损耗，提高系统的效率。

快速转换速率：IRF3205ZPBF具有快速的转换速率，可以提高系统的响应速度，使系统能够更快地适应负载的变化。

高可靠性：IRF3205ZPBF采用先进的工艺技术制造，具有很高的可靠性。在正常使用条件下，它的寿命非常长，可以降低系统的维护成本。

耐热性：IRF3205ZPBF具有很好的耐热性，可以在高温环境下正常工作，这可以提高系统的稳定性和可靠性。

多种封装形式：IRF3205ZPBF有多种封装形式，可以满足不同应用场景的需求，提高系统的灵活性。

在实际应用中，可以通过合理的电路设计和参数设置，以及正确的安装和使用方法，充分发挥IRF3205ZPBF的优点，从而提高工业控制系统的性能和可靠性。例如，可以通过优化散热设计，保持MOSFET的温度在安全范围内，防止因过热而导致的失效；通过添加风扇或其他冷却设备，进一步提高散热效果；通过进行测试和验证，确保IRF3205ZPBF的性能和可靠性等。
