你是不是也经常被各种图表搞得头昏脑胀？流程图、思维导图、甘特图、BI报表...画起来费时费力，技术含量不高但就是磨人。现在，有了DeepSeek这样的大模型，这些都不是事儿了！

我最近一直在探索用DeepSeek结合各种工具来画图，效果惊艳，效率直接拉满。今天，我就手把手带你体验一下，怎么用AI轻松搞定近百种图表，从BI、思维导图到流程图，保证你看完就能上手！

AI画图的两种主要姿势

画图嘛，无非两种情况：

1. 脑子里大概有个想法，用流程图、思维导图来帮自己理清思路，明确设计。
2. 已经有明确的流程和设计文档了，需要用图表可视化出来，让人一眼看懂。

DeepSeek这类AI工具，对这两种姿势都能很好地支持。

初级入门：和AI聊天，让DeepSeek帮你画图

咱们先从简单的开始，看看怎么通过提问让DeepSeek帮我们设计图表。

工具准备

1. DeepSeek：你的AI大脑，负责理解你的需求并生成代码，建议开R1深度思考。(网址: https://chat.deepseek.com/)
2. Mermaid在线编辑器：一个能把特定代码（Mermaid代码）实时渲染成图表的网站。推荐两个：
- https://mermaid.live/edit（要科学上网，图表内容更丰富）

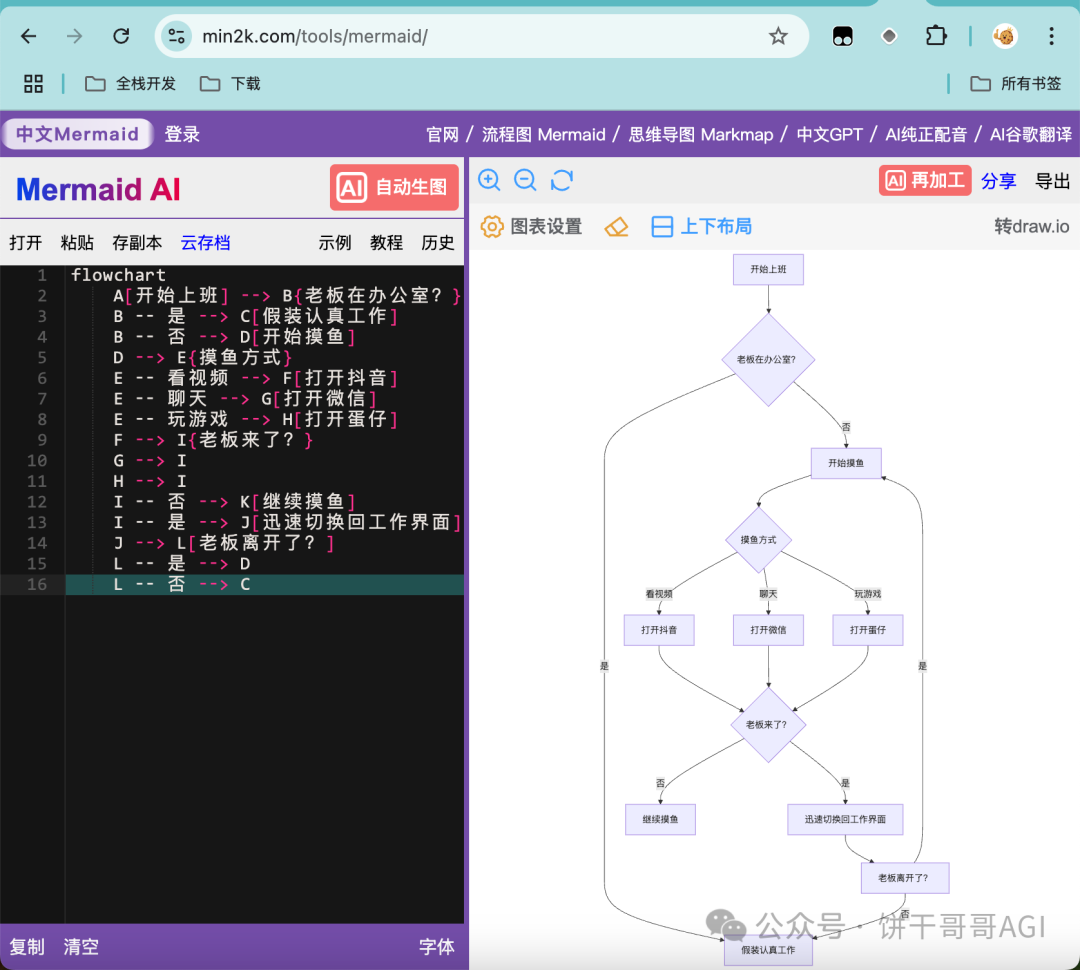

https://www.min2k.com/tools/mermaid/ (这个我个人更常用，界面简洁)

实战开始：画个大模型训练流程图

假设我们要画一个“大模型（LLM）训练过程”的流程图。

直接跟DeepSeek说：

用mermaid流程图表示大模型的训练过程

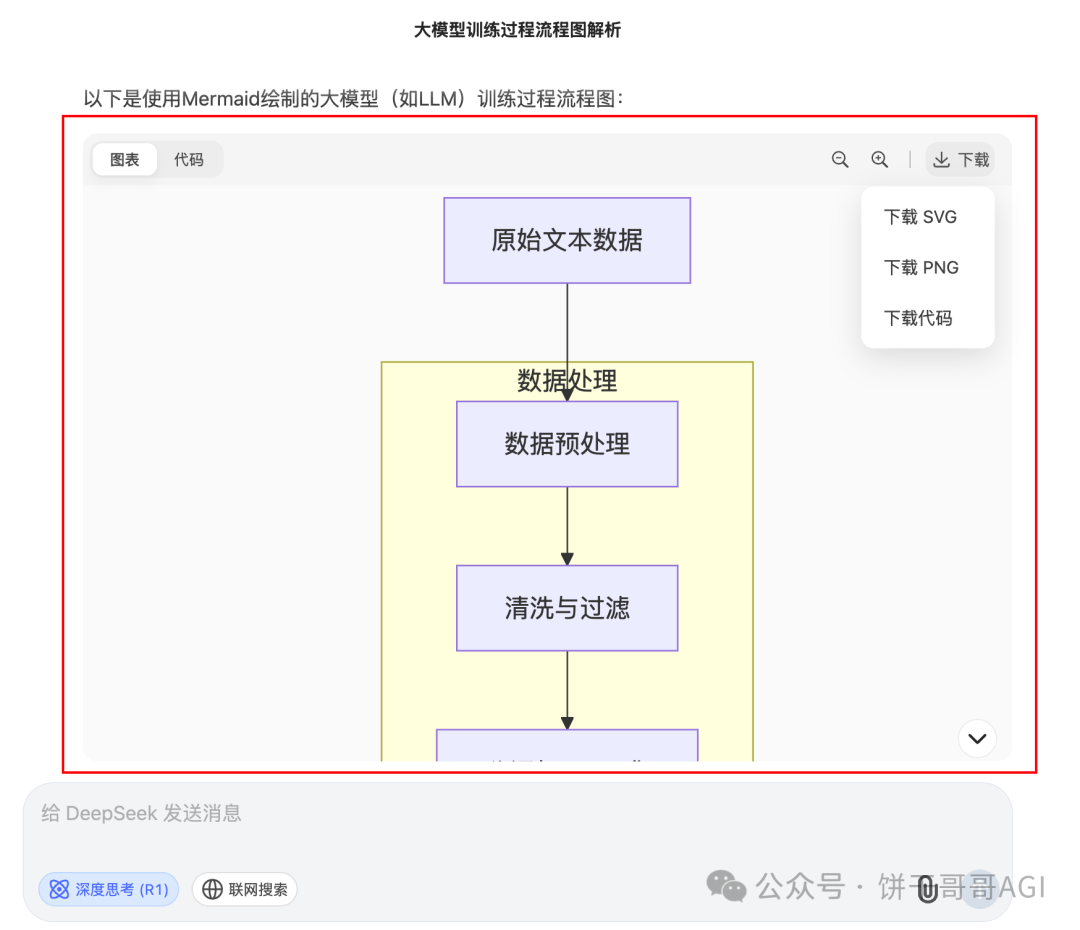

Deepseek这块做的很好（比国外顶级大模型还要好）可以直接渲染出来，并且提供下载的按钮。

不满意？让AI改到你满意为止！

如果觉得第一次生成的图不符合预期，别客气，继续跟DeepSeek提要求。

比如，我想从更技术的角度来画：

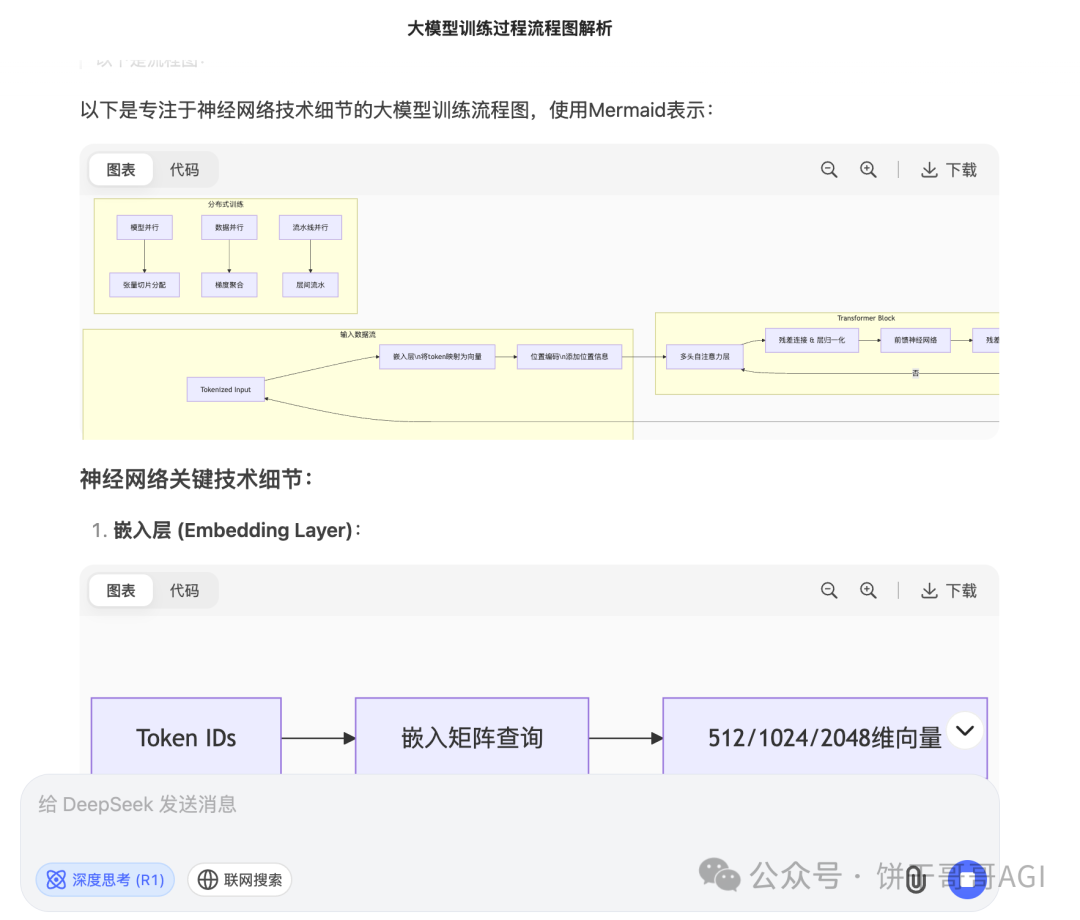

从神经网络的技术角度画图

不得不说，DeepSeek R1的这波升级，太牛逼了，直接一步到位把流程拆解成多个模块，加好了底色区分，甚至还给每个部分单独画图，继续解释。

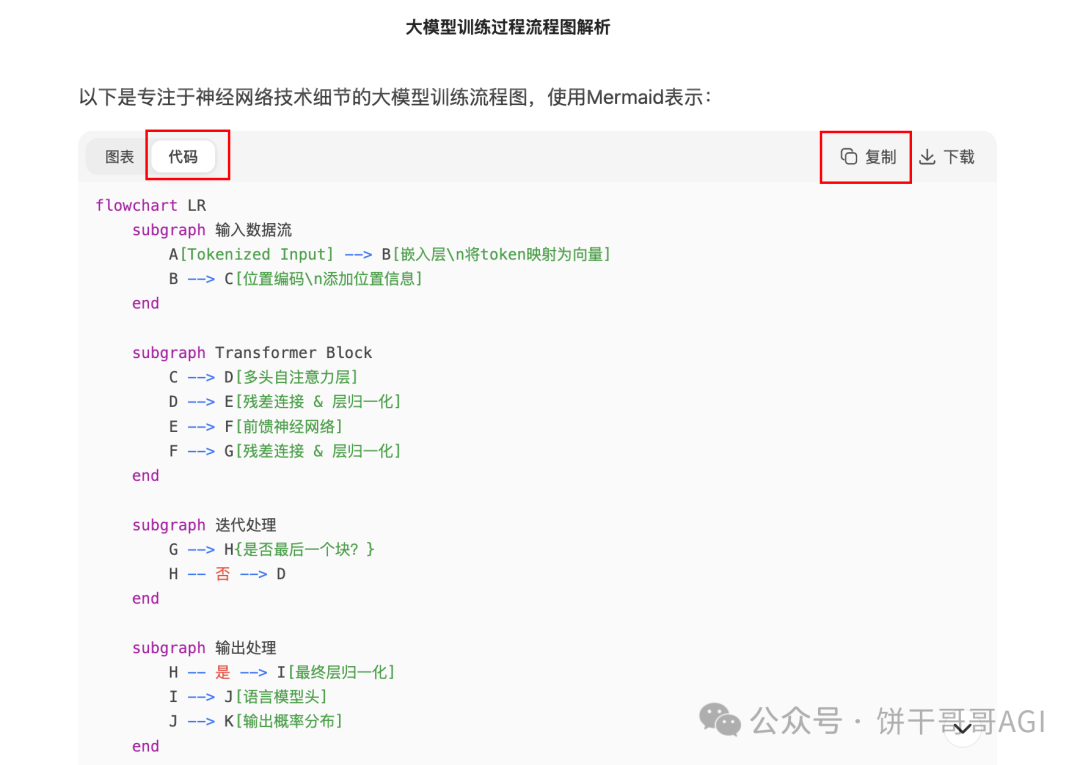

同时，我们也可以把代码复制下来

放到前面介绍到的两个工具里，也是能展示出同样的图。不过Deepseek的这波升级，这个步骤似乎就多余了

进阶玩法：把需求文档直接丢给AI出图

日常工作中，我们往往是先有详细的需求文档或设计文档，然后再画图。这个场景DeepSeek同样能胜任。

比如，我有一份淘宝下单流程的文字描述，想把它变成流程图：

根据下面需求实现 mermaid 流程图 一、注册并登录淘宝账号首先，你需要在淘宝官网（www.taobao.com）创建一个账号或使用已有的账号登录...（此处省略详细描述）...九、售后处理如果遇到商品问题，可在“客户服务”中发起退换货申请...

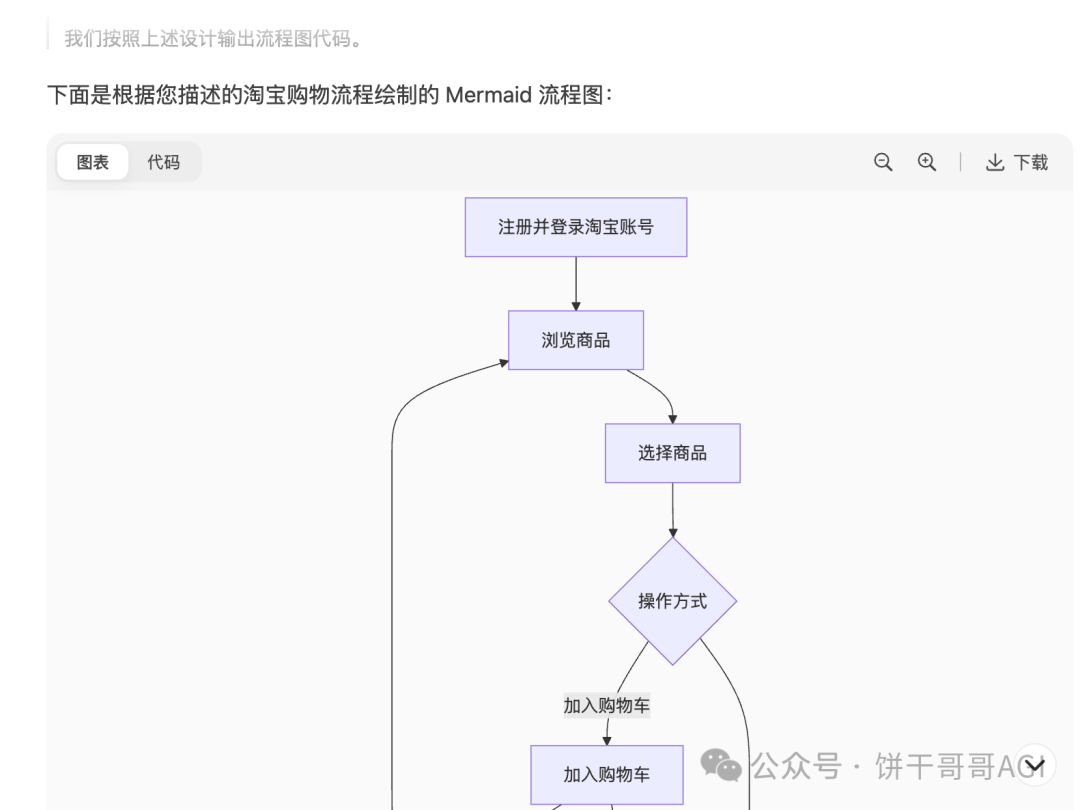

把这段文字丢给DeepSeek，它就能分析理解，并生成非常详细的Mermaid流程图代码。而且，如果你是在同一个对话里提问，AI还会“记住”你之前的样式偏好，比如颜色区分等，一并应用到新图上。

DeepSeek + Mermaid：不止流程图，这些图表它都能搞定！

Mermaid的强大之处在于它支持N多种图表类型，DeepSeek都能帮你生成对应的代码。

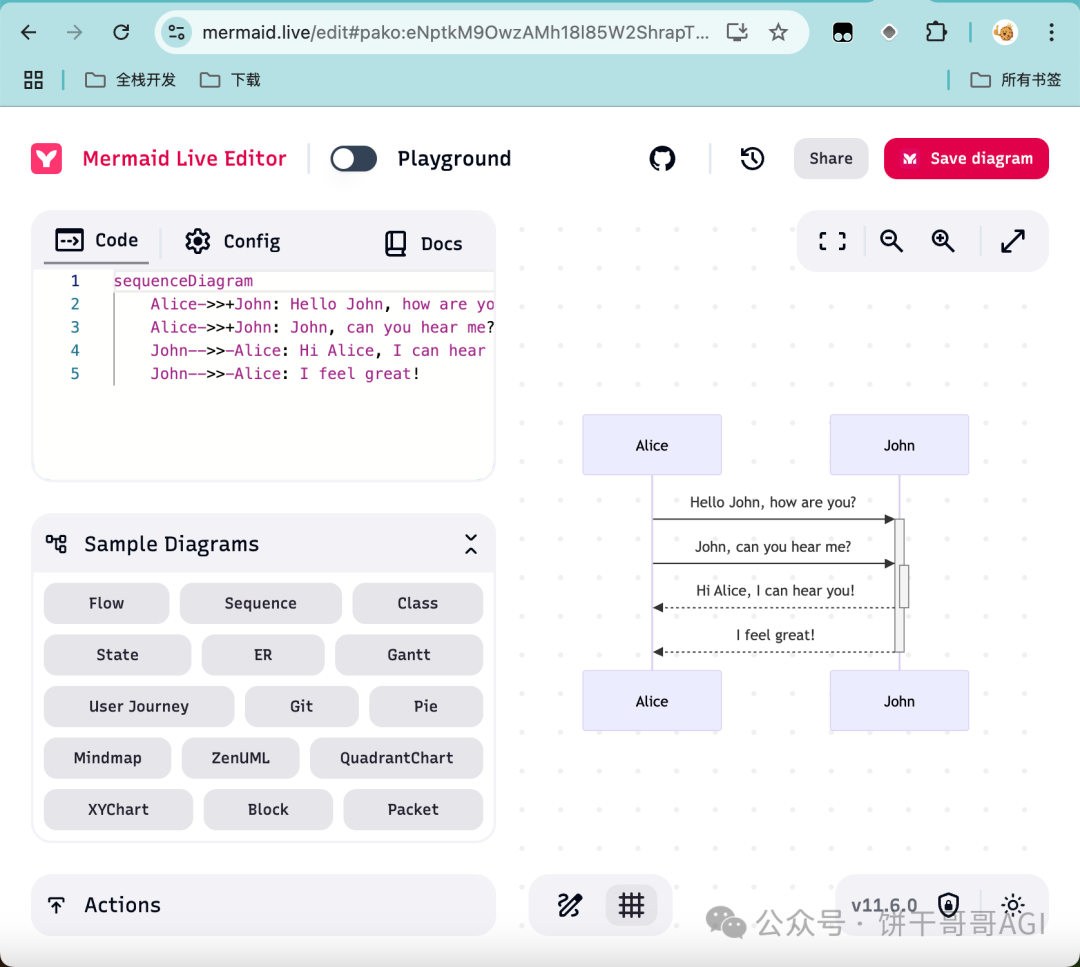

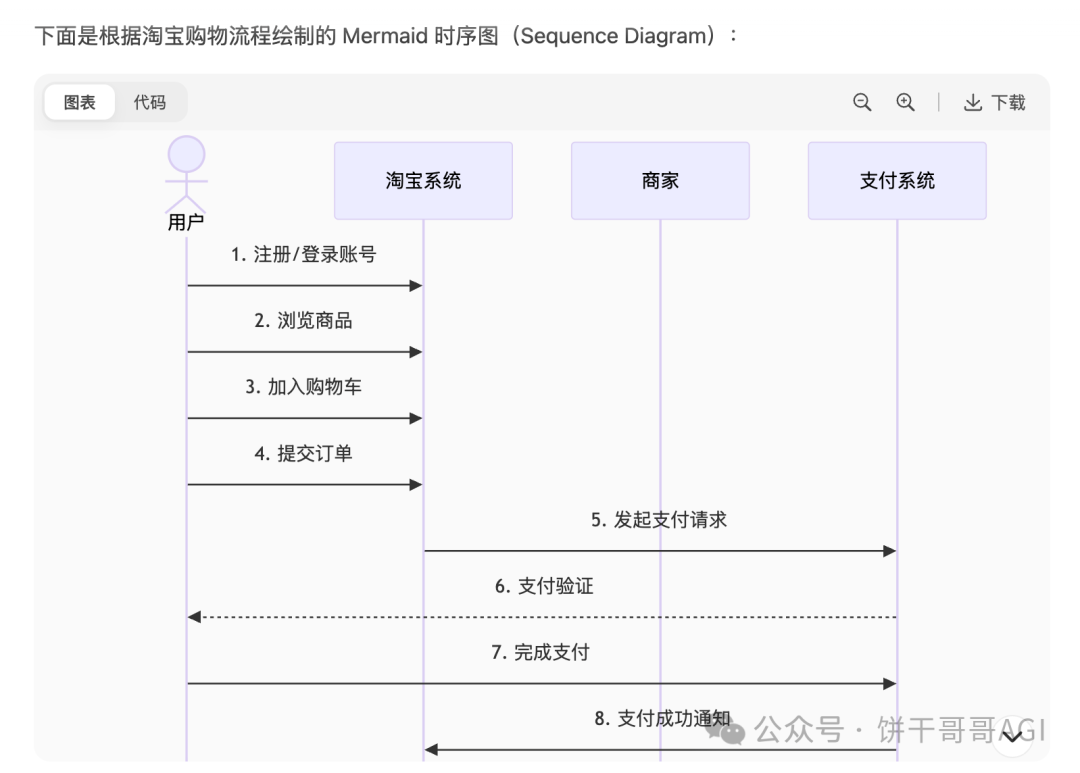

时序图 (Sequence Diagram):

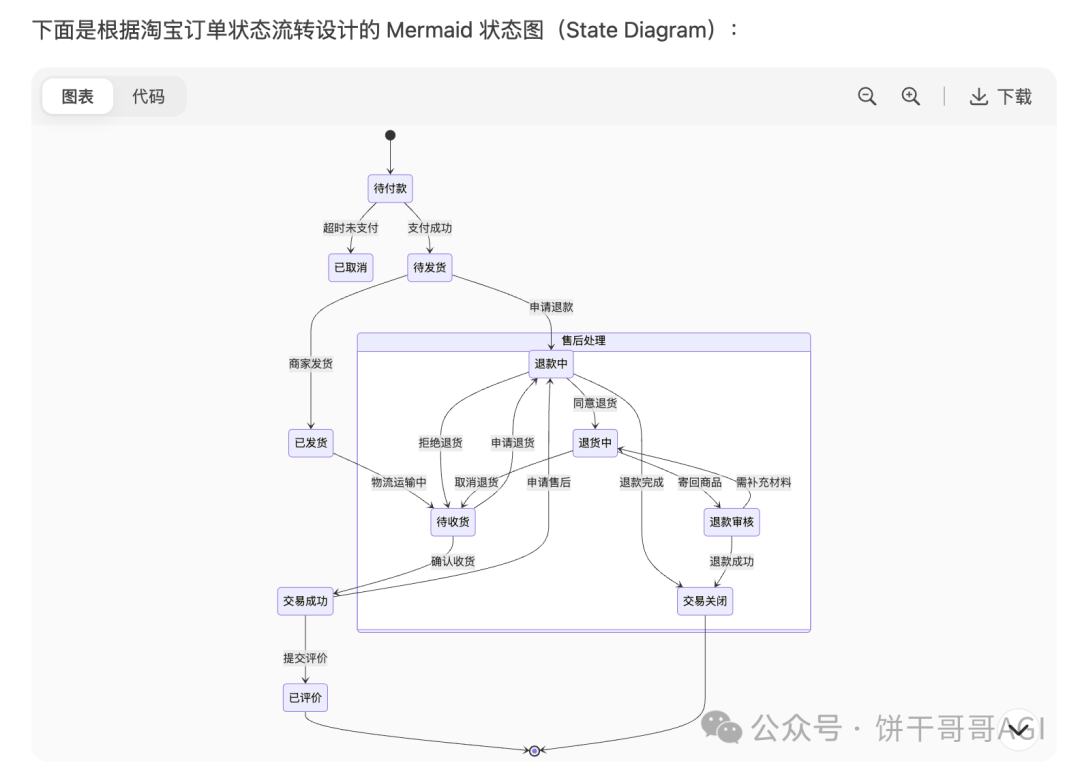

状态图 (State Diagram): 例如订单状态流转

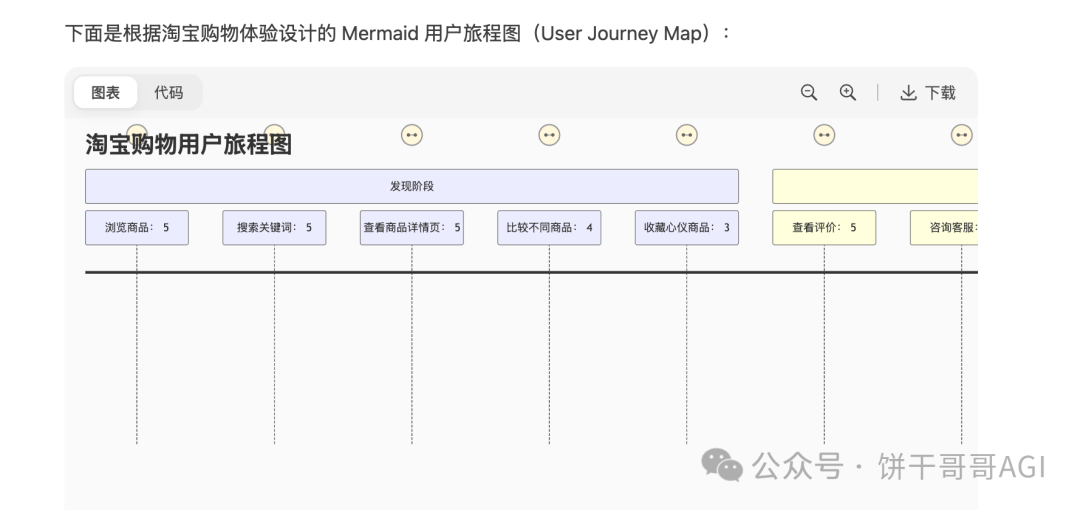

用户旅程图 (User Journey Map):

还有甘特图 (Gantt Chart)、饼图 (Pie Chart)、类图、实体关系图、架构图（C4）、Git图、桑基图、XY图表、看板等等足足20多种！具体可以去Mermaid官网 (https://mermaid.js.org/intro/) 探索。

而这一些，只需要你告诉DeepSeek要什么类型的图，具体有什么要求（比如思维导图层级、关键数据标记、颜色、布局等），它就能给你对应的Mermaid代码。真的就用嘴做图！！！

AI画的还不满意？手动改改更完美！

如果AI生成的图表细节上还差那么点意思，或者你有更精细的定制需求，咱还可以手动编辑。

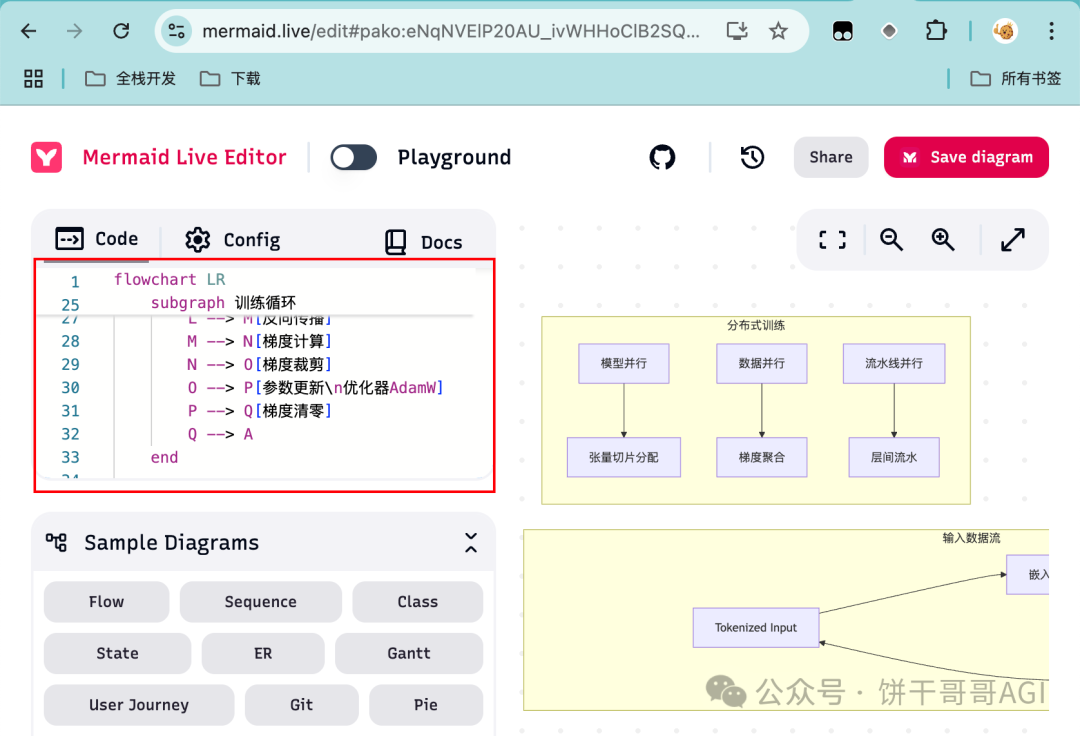

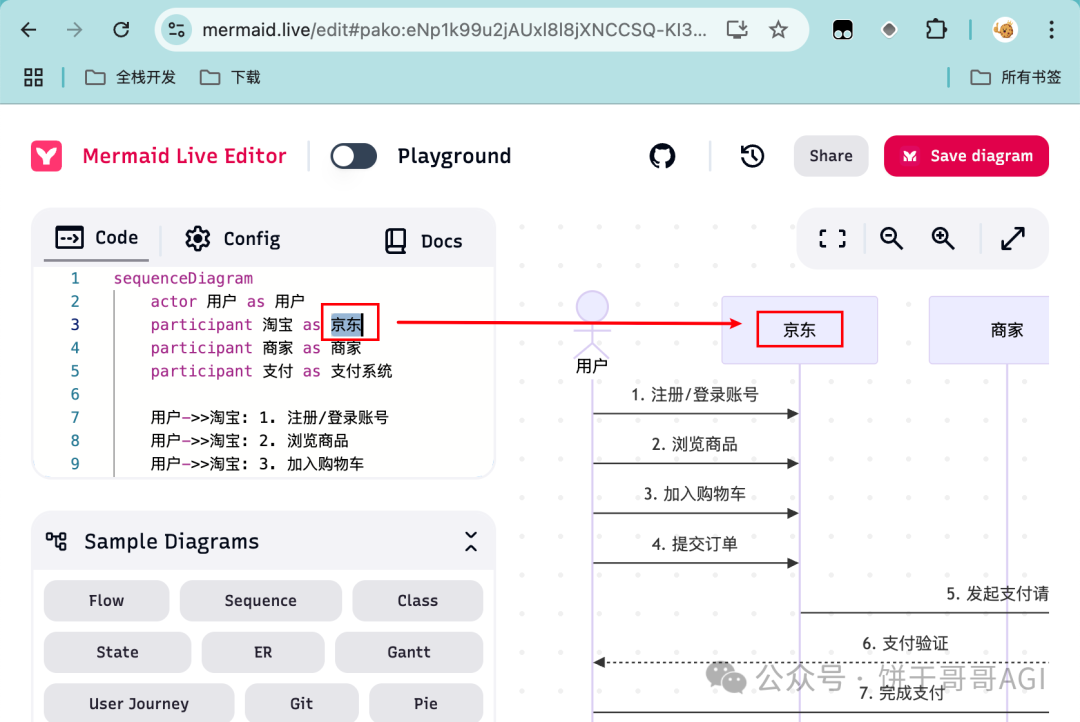

1. 直接用Mermaid在线编辑器：像前面说的 https://mermaid.live/edit 或 https://www.mermaidchart.com/，直接在网页上改代码，右边实时看效果，非常方便。

例如我直接把「淘宝」改成「京东」⬆️

2. 导入专业绘图工具Draw.io： Draw.io (现在叫 diagrams.net) 也支持导入Mermaid图。

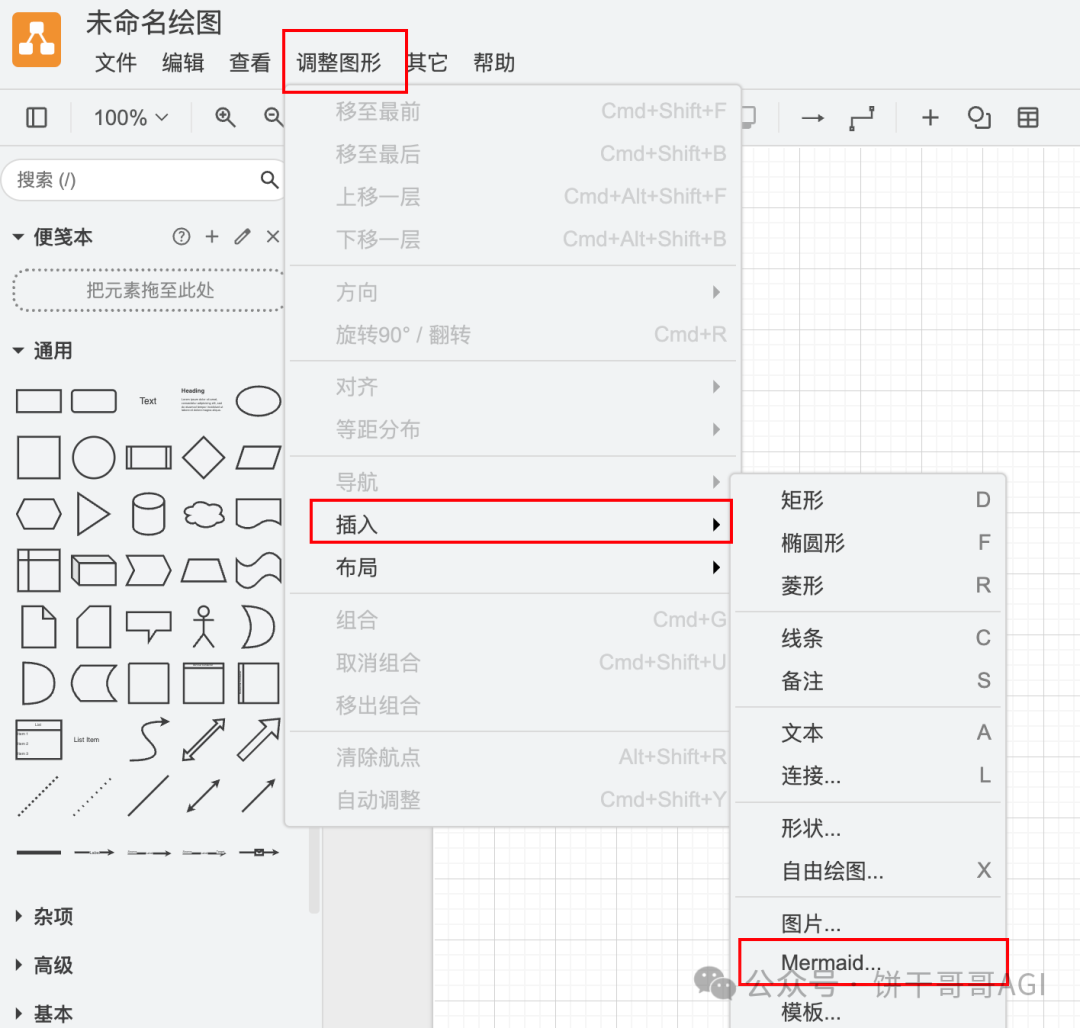

点击菜单：调整图形 -> 插入 -> 高级 -> Mermaid。

把AI生成的Mermaid代码粘贴进去，点“插入”。

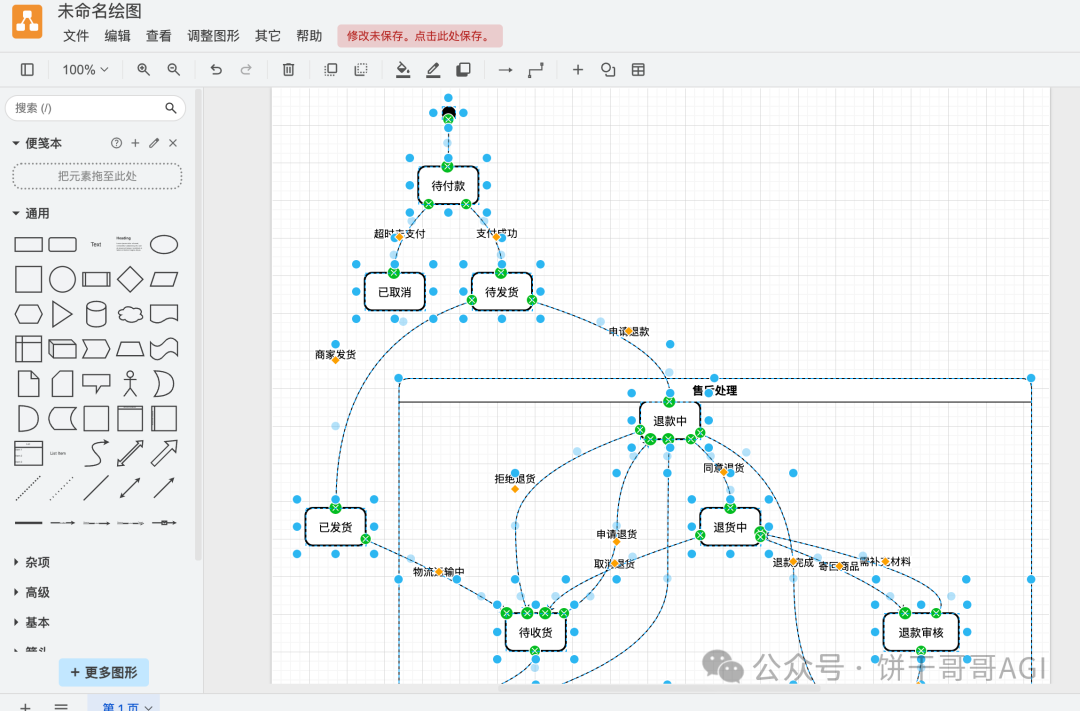

这样图表就变成Draw.io里可编辑的图形元素了，你可以用Draw.io强大的功能随便拖拽、改样式、加细节。适合对代码不敏感的同学。

不过要注意，有些Mermaid特有的样式可能导进去就没了，只保留基本图形结构。

高手玩法：DeepSeek还能这么玩，动态图表、BI看板不在话下！

除了Mermaid，DeepSeek还能配合其他工具，生成更高级、更动态的图表。

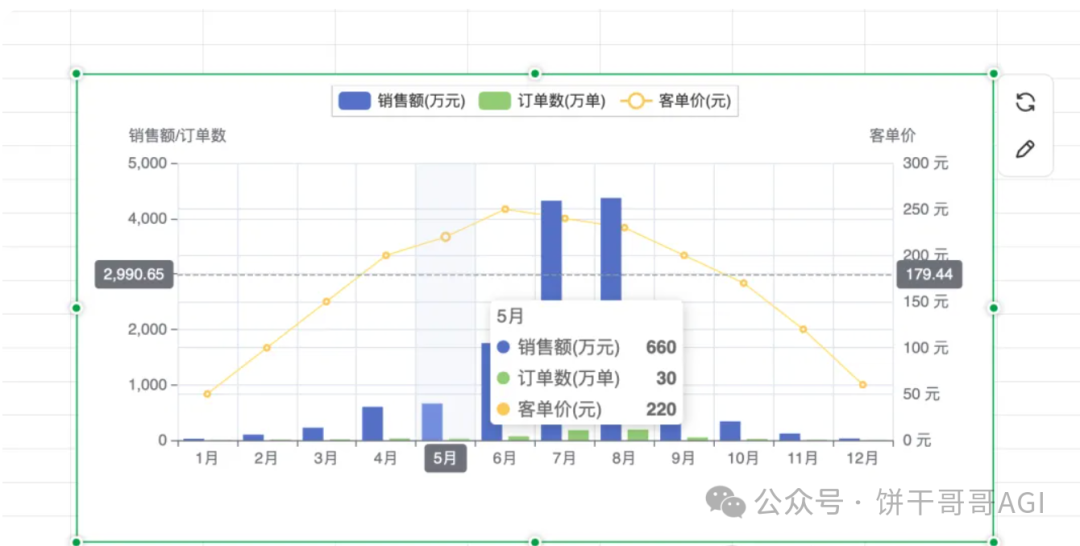

玩法一：DeepSeek + Python (PyeCharts) + WPS = 动态BI图表

想做那种鼠标放上去能显示数据、看起来很酷炫的3D柱状图、旭日图、玫瑰图吗？不用愁！

1. 找模板：去 PyeCharts 这样的Python图表库官网 (https://gallery.pyecharts.org/) 找你想要的图表样式，比如一个柱状折线复合图表。
2. 复制Python代码：网站上会提供生成这个图表的Python代码，直接复制下来。
3. 让DeepSeek改代码：把复制的Python代码和你自己的数据（或者让AI编点示例数据）一起丢给DeepSeek，告诉它你的需求，比如："请用这些数据，基于我提供的PyeCharts代码，生成一个XXXX图，让它能在WPS智能表格里运行"。
4. WPS里运行：打开WPS，新建“智能表格”，点“PY脚本”按钮，新建一个脚本，把DeepSeek修改后的Python代码粘贴进去，点“运行”。
5. 看效果： Duang！一个动态的可视化图表就出来了，鼠标放上去还有交互效果。

这个方法几乎能搞定PyeCharts网站上近百种图表效果，关键是免费！不过目前这招主要在WPS里好使。

具体图文步骤参考文章：用DeepSeek做Excel动态交互图表，再也不需要截图了！！！

玩法二：DeepSeek + HTML/JavaScript图表库 = 网页交互图表

Deepseek直接让你生成基于JavaScript图表库（如Chart.js, ECharts, Highcharts, D3.js等）的HTML代码。

你只要提供数据和图表类型指令，AI就能输出一个完整的HTML文件。你把这个文件保存下来，用浏览器打开，就能看到交互式的图表了。这种方式非常适合做网页嵌入的图表，甚至是一些简单的在线仪表盘。

比如，你想用ECharts画个旭日图或仪表盘图，可以直接告诉AI：

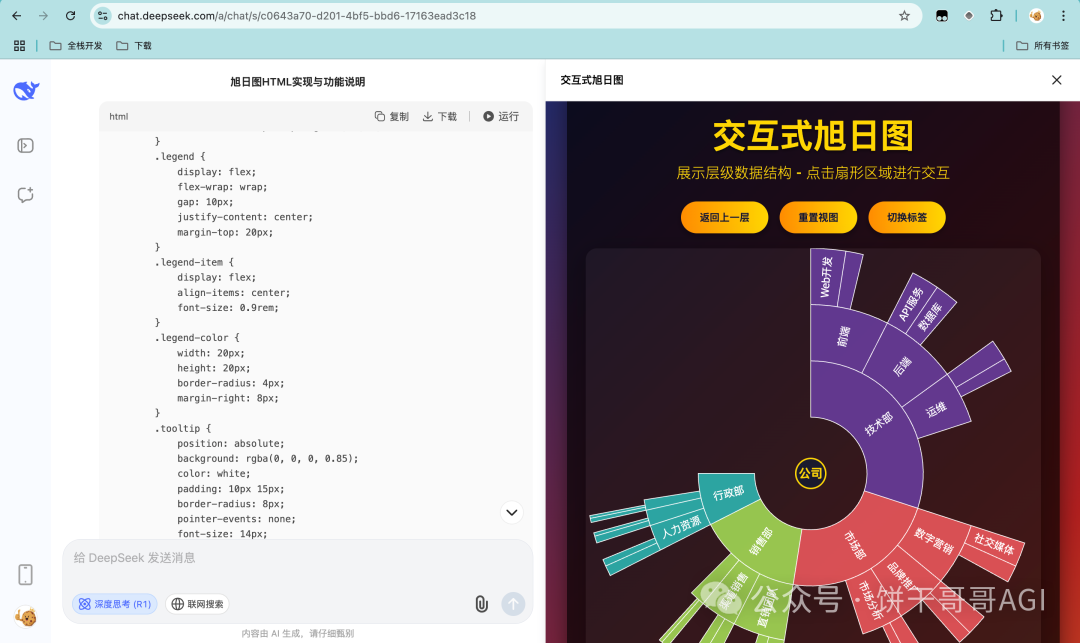

请帮我绘制一个旭日图，使用html格式输出。

在Deepseek上直接点「运行」即可看到效果：

也可以参考这篇文章讲到的HTML玩法：用AI做酷炫的数据看板HTML，并稳定更新数据，落地到实际工作中

这里有高逼格的财报HTML提示词：不是。。。DeepSeek你真会啊？？那我刚充Claude的20美金算什么？？

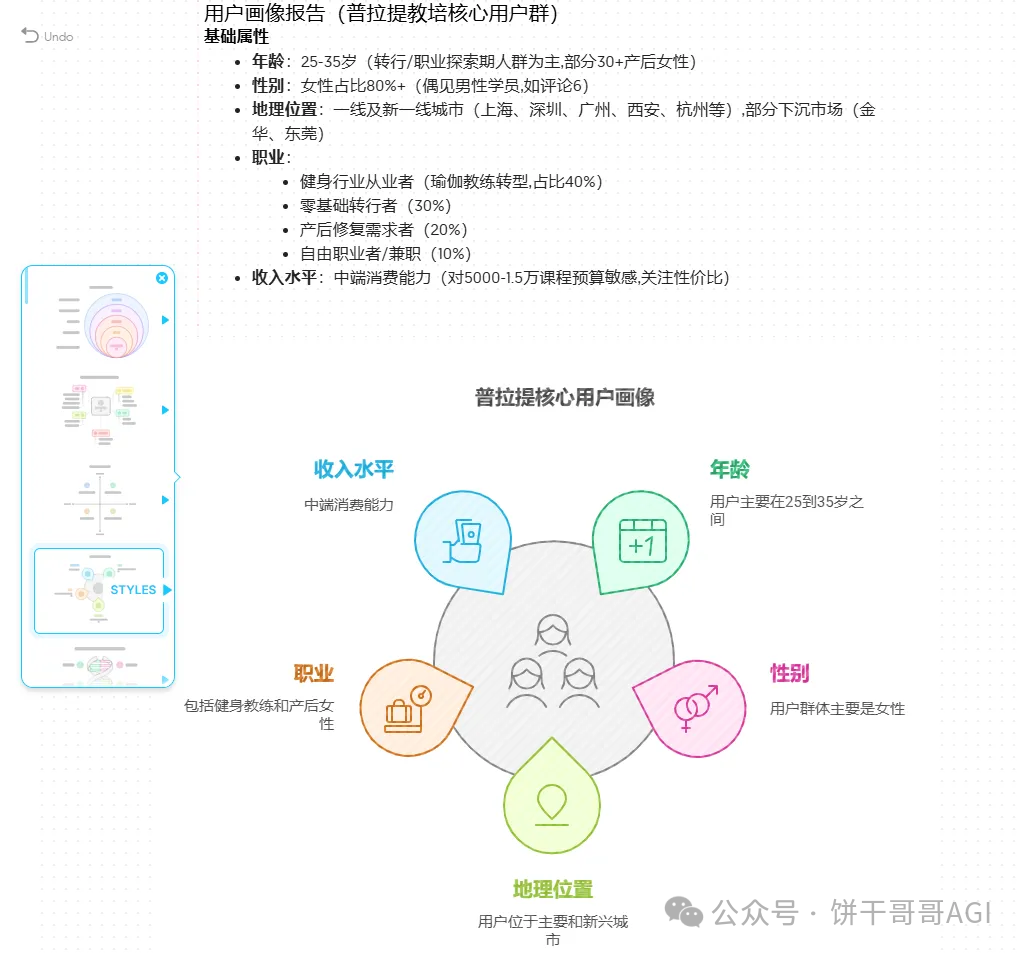

玩法三：DeepSeek + Napkin AI = 创意趣味图表

如果你想做一些风格独特、带点趣味性的图表，可以试试 Napkin AI (https://www.napkin.ai)。

1. 整理文字：先用DeepSeek帮你把需要可视化的文字内容整理好，提炼出要点。
2. 粘贴到Napkin AI：打开Napkin AI网站，把整理好的文字粘贴进去。
3. 智能生成： Napkin AI会自动分析文字，并提供多种图表样式供你选择。
4. 编辑美化：选好样式后，还可以进一步编辑图表内容，添加图标、文字、图片等。
5. 最后保存，一张精美的创意图表就完成了！

具体图文步骤参考文章：AI做可视化图表的终极方案：DeepSeek + Mermaid + Napkin

玩法四：DeepSeek + Markdown+Xmind = 思维导图

脑子乱糟糟想快速总结？思维导图这大杀器DeepSeek也能帮你搞定！配合Xmind，效率直接起飞，让你瞬间思路清晰几个level！

原理很简单：DeepSeek负责把你的文字内容“翻译”成有结构、有层级的Markdown代码，然后Xmind再把这些Markdown代码“变身”成我们熟悉的、漂亮的思维导图。

操作三步走，轻松搞定：

1. 告诉DeepSeek你的需求：把你需要梳理的文字内容（比如文章、笔记、或者零散想法）丢给DeepSeek，然后清晰地告诉它：“请帮我把这些内容总结成一个思维导图，用Markdown格式输出。”

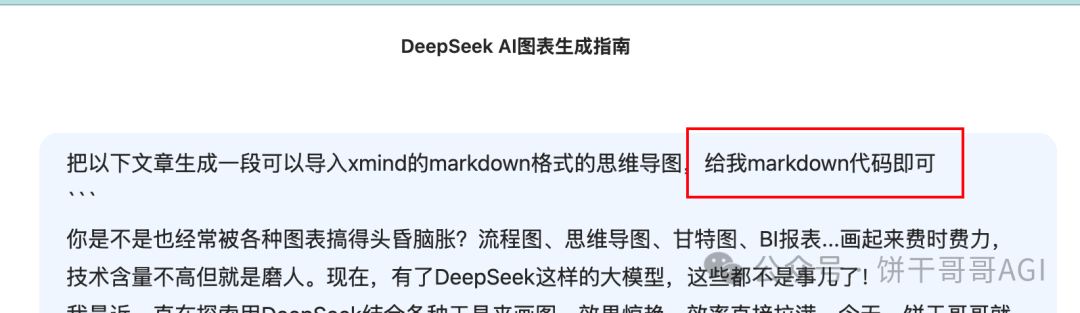

以今天这篇文章为例：

DeepSeek会“咔咔咔”给你一段带有 #、- 等特殊符号的文本，这就是Markdown代码。把它完整复制下来，粘贴到电脑的记事本（或其他文本编辑器）里，文件名后缀务必写成 .md

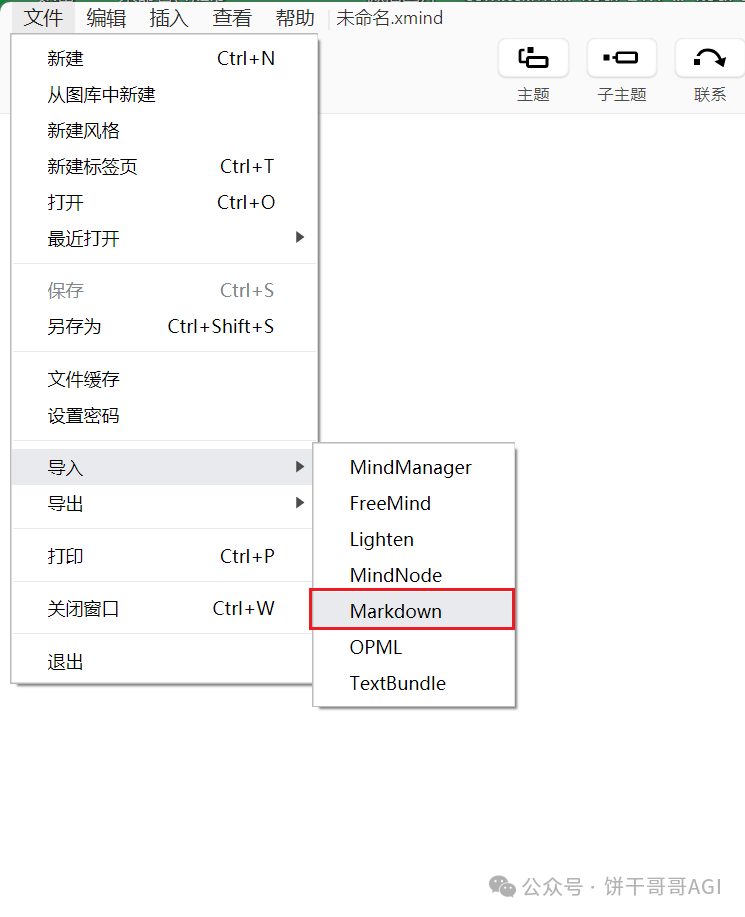

2. Xmind施展“导入魔法”：打开你心爱的Xmind软件（没有就去 https://xmind.cn 下一个，免费版也够用！）。在Xmind的菜单栏找到“文件”(File) -> “导入”(Import)，然后选择“Markdown...”。在弹出的窗口里，找到你上一步保存的那个 .md 文件，选中它，点“打开”！

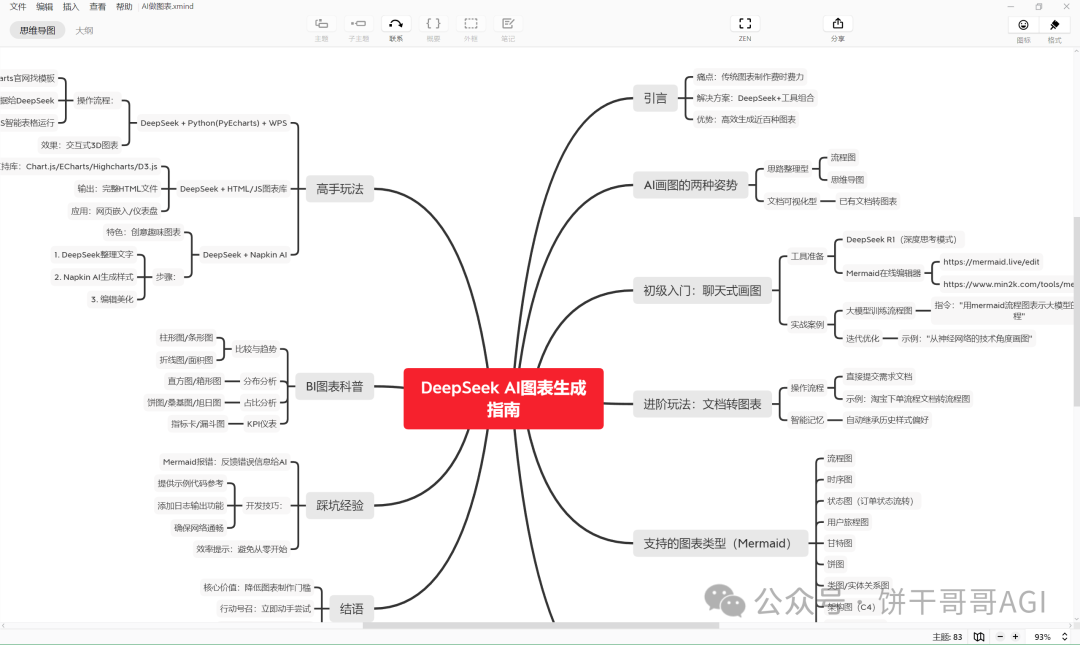

Duang！几乎一秒钟，一份结构清晰、逻辑分明的思维导图就自动展现在你眼前了！而且，这还不是“死”的图，你可以在Xmind里随心所欲地编辑、美化、调整节点，直到它完美符合你的心意。

以后无论是做读书笔记、梳理课程重点、规划项目流程，还是写文章前列个详细大纲，用DeepSeek + Xmind这套组合拳，都能让你事半功倍！

图表那么多，你用对了吗？BI图表小科普

说到图表，商业智能（BI）领域更是五花八门。了解不同BI图表的用途，能帮你更好地选择可视化形式。简单列举几类：

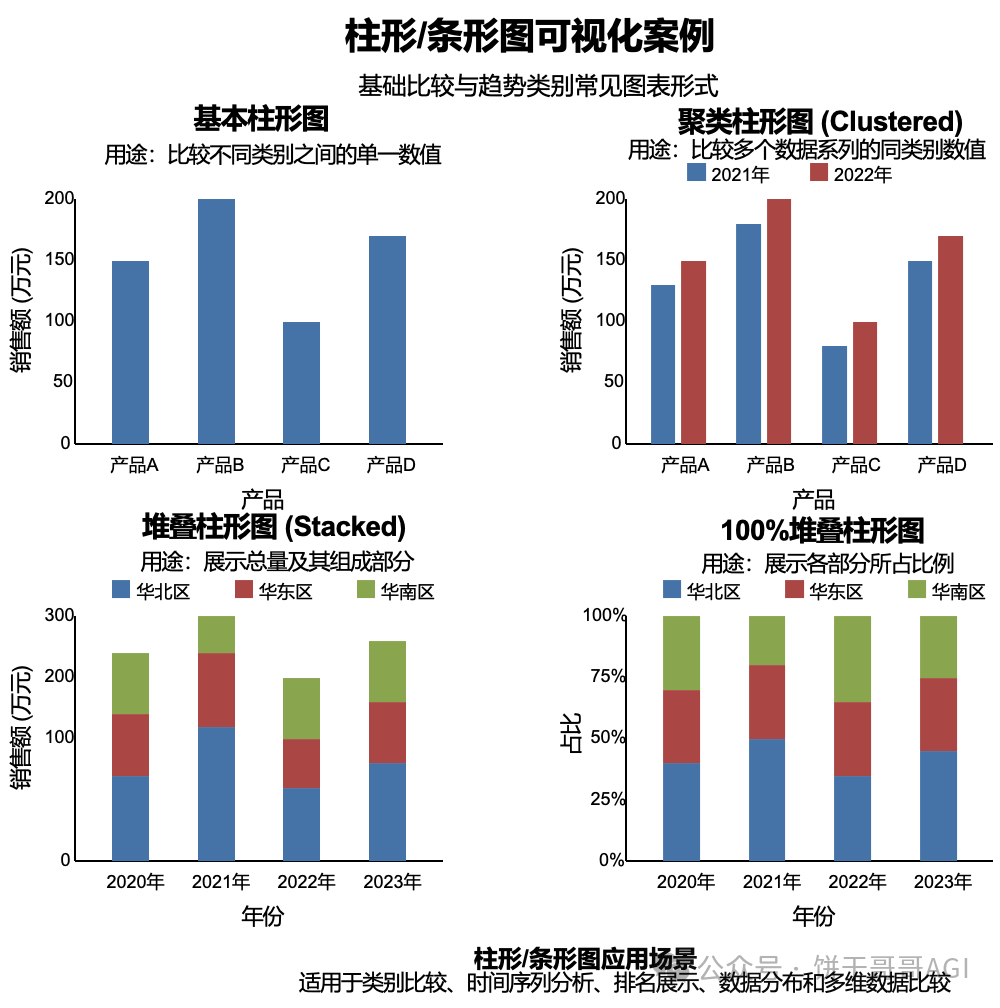

基础比较与趋势：柱形/条形图、折线/面积图、组合图。

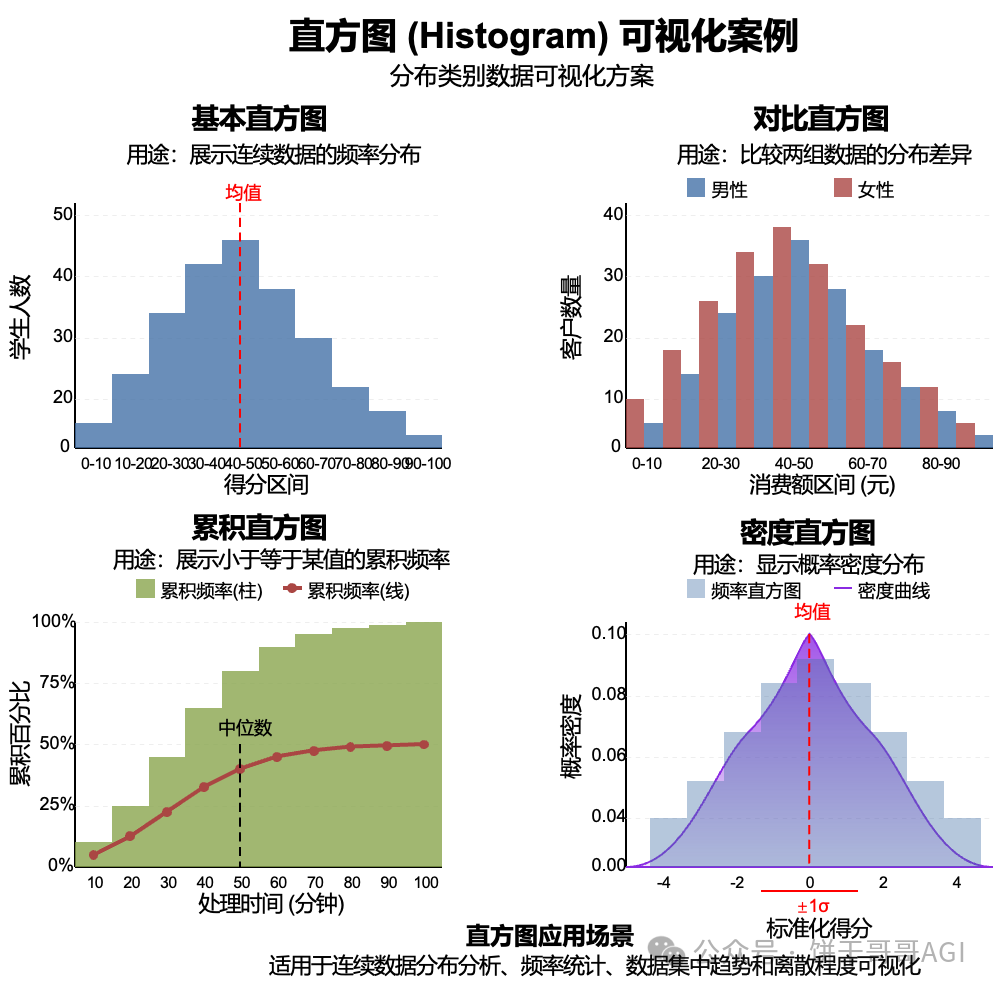

分布：直方图、箱形图、小提琴图。

构成/占比：饼图、环形图、桑基图、旭日图、树形图、瀑布图。
KPI与仪表：指标卡、仪表盘、漏斗图。
还有关系图、地理图、时间计划图、文本分析图等等。

虽然DeepSeek目前主要是通过生成代码来间接实现这些图表，但它强大的理解和代码生成能力，已经能帮你快速搞定很多BI可视化的原型了！

踩坑经验与AI无痛开发建议

1. Mermaid图表报错？如果生成的Mermaid代码在编辑器里报错，或者图表显示不正常，别急，直接把错误信息或者问题描述丢回给DeepSeek，让它帮你解决。
2. AI编程做开发，最怕从0开始。你是，AI也是。最好的方式是先找一些同类型的图表示例代码（比如Mermaid代码、Python图表代码），喂给AI学习一下，然后再让它根据你的具体需求生成新的。这样成功率会高很多，很多时候一次就能搞定。
3. 输出日志很重要！如果是用Python或其他脚本语言生成图表，务必让AI在代码里加入日志输出功能。万一报错了，查看控制台的日志，把错误信息复制给AI，它就知道自己错哪儿了，改起来也快。
4. 网络环境。如果使用国外的AI工具或平台，确保你的网络稳定且能正常访问，有时候折腾半天发现是网络问题就太亏了。

昔日里那些需要繁琐操作、甚至一点点编程知识才能攻克的图表难题，如今在AI的加持下，变得触手可及。这或许就是AI时代赋予我们的“小确幸”与“大潜能”。

所以，还等什么呢？赶紧动手试试，用AI为自己打造第一款提效图表，开启属于你的“魔法”时刻吧！
