Creo小技巧｜钣金建模预定义排除区域

经常有工程师在使用钣金设计建模时，对冲压功能的使用还存在些小问题，今天给大家分享下凸模冲孔特征的创建方法。

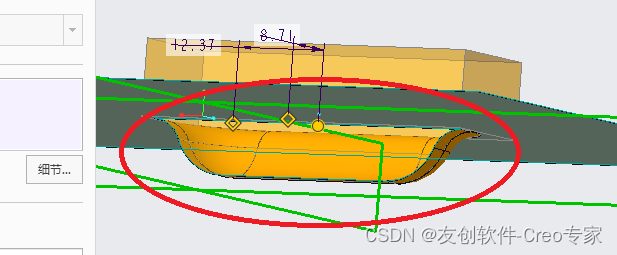

背景：创建钣金冲压特征的时候，有时需要排除某个面，让这个冲压特征穿透，比如百叶窗特征，这个开口是必须选择的，如下图：

如果批量创建这个特征，每次都要手动选择一下，会影响设计效率。我们可以在定义冲头的时候，把这个排除面设置为默认。

排除面的定义方法

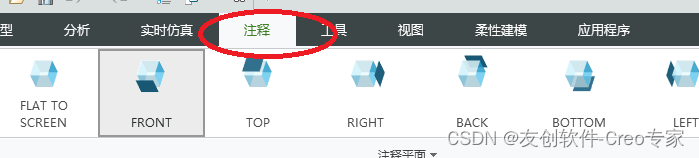

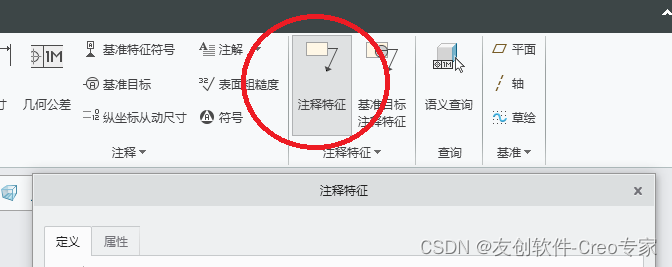

• 冲头画好以后，进入到“注释”标签栏并点击“注释特征”

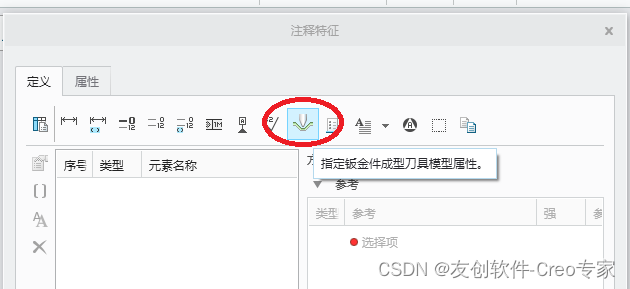

• 在“注释”特征操控板点击“钣金”图标，并指定钣金件成型刀具模型属性

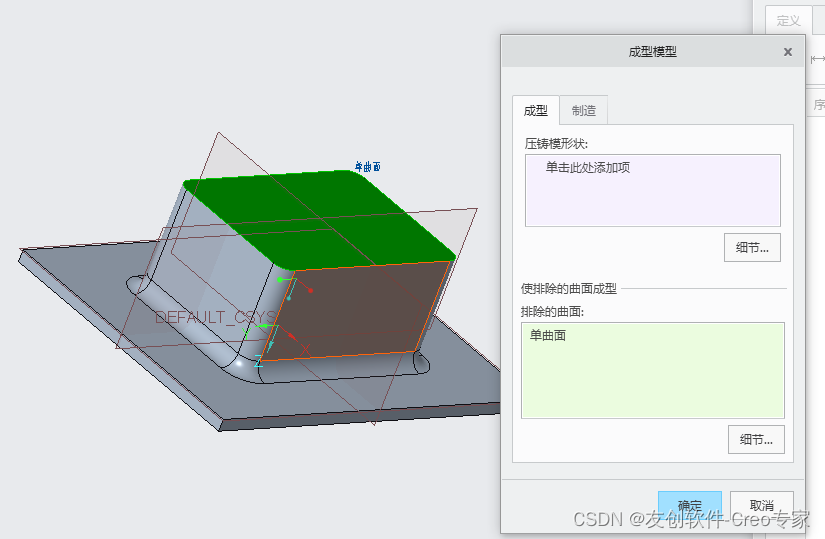

• 在“排除曲面成型位置”点击鼠标激活选取窗口，然后点击图形区域，选择冲压时排除的面

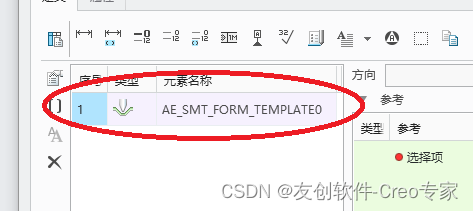

• 选择后，对话框里出现定义的信息，保存零件：

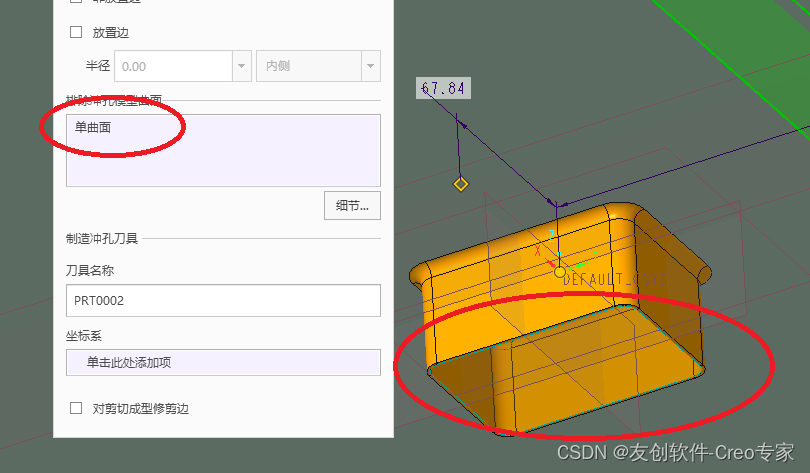

• 再次使用此零件进行冲压时，这个面就自动排除了
