基于51单片机的音乐喷泉设计

摘要

随着人们生活水平的提高和建立绿色城市的向往，音乐喷泉以其独特的魅力和特殊的功能，愈来愈成为休闲娱乐产业中的一项重要产品,音乐喷泉的兴建也越来越多。根据目前音乐喷泉的发展现状，介绍了一个以STC89C52单片机为核心的小型音乐喷泉控制系统。给出了一个简洁的单片机控制电路，本设计由STC89C52单片机电路、水泵控制电路、ADC0832采样电路、LM386功率放大器电路、LED灯显示电路和电源电路组成。通过ADC0832将音频信息采集，然后给单片机处理后，使灯光的亮灭、闪烁和喷泉水姿随音乐节奏而变化。同时通过LM386功率放大器和喇叭来播放音乐。
关键字：单片机；LM386；ADC0832；LED；音乐喷泉

水泵控制电路原理图

1LM386功率放大器电路设计
本设计扬声器放大电路选择LM386芯片进行放大，放大声音可调。
LM386是美国国家半导体公司生产的音频功率放大器,是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中。为使外围元件最少,电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
LM386的封装形式有塑封8引线双列直插式和贴片式，如下图所示。

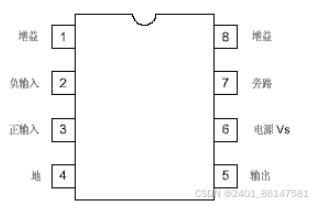

LM386引脚图

系统软件设计

单片机程序开发环境
本设计中单片机开发环境是Keil uVision4，Keil uVision4开发软件是目前51系列单片机系统的主流程序开发软件，Keil uVision4是STC公司推出最新一代关于51系列单片机处理器的编译、连接和调试集成环境。可以降低开发周期，从而减少很多成本。Keil uVision4不仅提供了完整的Windows开发环境界面，支持C/C++语言开发，而且其C语言编辑效率很高，能够使开发者非常容易地使用C语言进行程序编程。其中Keil uVision4有以下特点：
（1）Keil uVision4软件同时支持WINXP和WIN7等多种操作系统，提供了丰富的库函数和功能强大的开发工具。
（2）Keil uVision4可以完成从编辑、编译、到连接、调试的一套开发流程。
（3）Keil uVision4 C51在Keil C51的基础上，增加了很多新的功能。如Keil uVision4更加增强了对内核微控制器的开发支持，并对Keil C51的开发形式和开发界面进行相应的改进。Keil uVision4软件界面如下图所示。

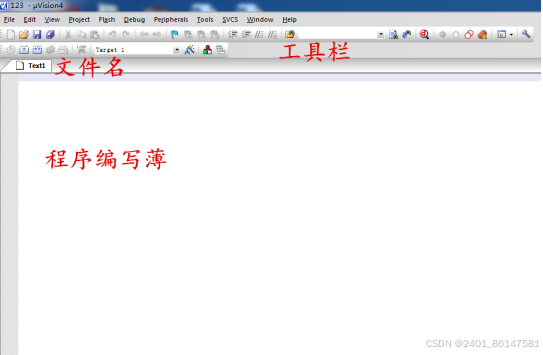

Keil uVision4开发界面图
4.3 Keil uVision4软件开发流程
首先，需要建立“Project”工程，点击Keil uVision4界面中菜单中“Project”，选择“New uVision Project”，为新建的工程命名后点击保存；然后选择开发单片机芯片的型号，本工程选择“STC89C52”，这样就完成了“Project”的建立；当工程建立完毕后，点击“Source Group”，可以往里面添加.c文件，点击Add就可以编辑了该文件了，也可以把常用的.c文件拷贝到建立的“Project”目录下面，最后一个完成的工程软件就建立完毕了。具体开发流程如图所示。

Keil uVision4软件开发流程图

系统焊接与调试

系统程序调试
软件调试步骤如下：
(1) 在Keil4软件中先创建一个工程：单击菜单栏中的“工程”，输入新建工程名“基于单片机的煤气报警器设计与实现”，并保存；然后器件选择“”目录下的“”。
（2）新建用户源文件：在新建的空白文本中编写程序源代码，编码完成保存文件并文件拓展名“基于单片机的煤气报警器设计与实现.c”，新文件创建完成。
（3）程序编译和调试：单击编译按钮，系统会对文件进行运行，在输出窗口中可看到提示信息，如果提示信息中有error信息，则须按提示找出错误并改正，直到提示没有错误为止，如图所示。

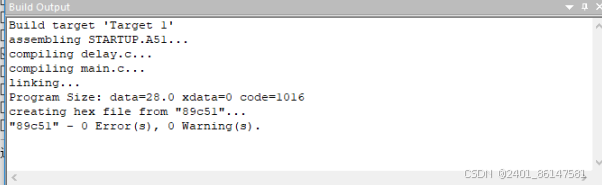

提示信息无错误

实物测试

经过测试，系统测试正常，如下图所示。

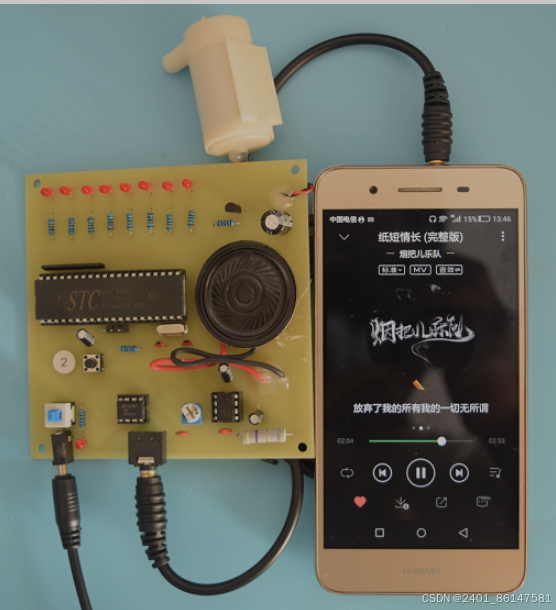

系统测试图
