升降横移式立体车库设计说明书

摘 要

本文选用了社会需求大，最常见的一种立体车库——升降横移式立体停车库。介绍和分析了升降横移式立体停车库的结构和传动系统。
本文介绍了立体车库的现状，背景和各种型式立体停车库的特点，介绍了升降横移式立体停车库的工作原理和优点,并对升降横移式立体停车库的各个组成部分作了介绍,其中对升降横移式立体停车库的结构进行了全面的力学分析，包括升降横移式立体停车库的钢架结构的强度、升降传动系统中轴的强度和链条的强度等。本文还对升降横移式立体停车库的升降传动系统进行了详细的设计和计算.运用合理的方法实现了对车库升降和平移传动,同时还对升降横移式立体停车库的整体框架和局部进行了结构优化，使整体框架的强度提高了，重量减轻。最后对车库的控制部分作了简单的分析和介绍并绘制了电气控制原理图和PLC接线图。
另外还在升降横移式立体停车库中使用了一些必要的安全技术，更好的保证了驾驶员和车辆的安全，使得整个车库安全平稳的运行。
关键词：机械式立体停车库，升降横移，结构，传动系统，优化，安全

自动化立体车库的主要结构组成和类型

1.1 自动化立体车库类型及特点
根据立体车库的修建位置及在空间伸缩方向的不同，立体停车库的主要类型有：升降横移式、垂直升降式、巷道堆垛式和地下停车场等。它们的类型众多，设计各有不同，库容量变化比较大，可满足不同用户要求。但它们都具有建筑面积小，停车层数多，地上和地下空间利用率高的优点。停相同数量车的情况下，在车辆流量大的繁华地段建一座立体停车库比建一地面停车场节省将近50%~70% 的投资。严格的车库管理还保证了车库运行的安全性和可靠性，为存车人提供了最大的方便，存车人只需把车开到指定位置，下面的事都可由车库控制系统来完成。

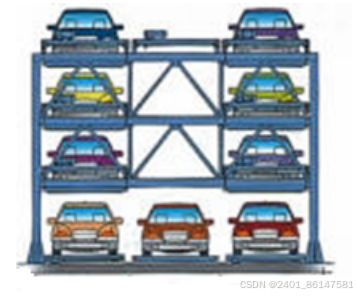

（1）升降横移式：多层升降横移式立体停车库采用卷筒、滑轮和钢丝绳进行升降，在整个机构中有交流减速横移电机和升降电机、钢丝绳、停车位框架、搬运器和横移导轨等。它的运行原理是取上层车时，将下层车板移开留出空位。该设备下层为左右横移，上层为上下升降。升降横移式立体车库如图1一1所示。

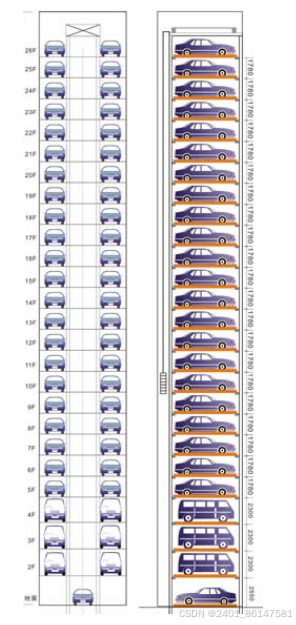

（2）垂直升降式：也就是电梯式结构，一般以两辆车为一个层面，中间部分是升降机，左右两旁是车架。工作原理是:用升降机将车辆或载车板升降到指定层，然后用安装在提升机械上的横移机械将车辆或载车板送入存车位;或是相反，通过横移机械将指定存车位上的车辆或载车板送入升降机，升降机降到车辆出入口处，打开库门，驾驶员将车辆开走，如图1一2所示。

升降横移式立体车库

2.1 升降横移式立体车库工作原理
升降横移式立体停车库由于适应性强而备受青睐，该类车库每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。停泊在这类车库内地面的车只作横移，不必升降，上层车位或下层车位需通过中间层横移出空位，将载车板升或降到地面层，驾驶员才可以进入车库内将汽车开进或开出车库，每个车位升降均由一台电机驱动，通过链条拖动搬运器垂直升降，横向移动借助导轨，也是利用一台电机实现车位的移动，它的主要优点在于同一层的车位移动独立，可以自由动作，并且动作时间短，缩短了存取车的时间。

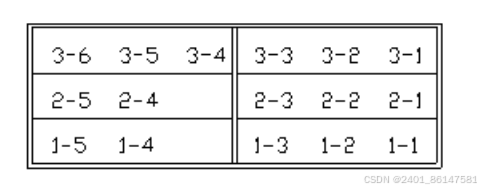

升降横移式立体车库为多层多列布置，除顶层外每层设一空位，作为交换车位，除底层以外的所有车位均能自行升降，除顶层以外的所有车位均能自行横移，当某一车位需存取车辆时，该车位下方到空位之间的所有车位向空位方向横移一个车位的距离，该车位下方形成一升降通道，此时，该车位便可自由升降，当车位降至地面时，车辆便可开进或开出，见图2－1　。

车库钢架结构

车库主框架体系的基本构成是由水平方向的梁和垂直方向的柱通过钢性结点连接而成。这种结构体系通过结构构件的抗弯刚度来抵抗侧向力的作用。主框架体系是典型的柔性结构体系，受层间位移的限制，结构的刚度在设计中起控制作用。也就是说，基本上都是由变形限值作为设计的控制条件，梁柱的截面尺寸主要由结构的刚度而不是强度来决定。在具体的设计过程中，所选的梁柱截面尺寸如果满足了规范对层间位移的限制要求，构件的承载力一般也能满足要求。
停车设备的主框架主要采用热轧H型钢、槽钢、角钢、矩形钢和钢板焊接成型，以其作为承重结构，用高强度螺栓连接成主框架，具有较好的强度和刚度，其特点我们从三个方面去认识它：一是自重轻，基础宽度不大，从而降低基础部分的造价；二是施工速度快，工期短，见效快，不受地质条件及材料制约；三是可拆迁，由于这种车库是组装式的车库，这就决定了它具有灵活性。主框架的骨架由支柱、横梁腹杆和支撑动力及附属装置的上、下支承梁等组成。机械传动系统安装在主框架部分骨架上，由传动部件和张紧装置组成。载车板与链条相连，驱动装置和机械传动系统驱动载车板上下和左右运动，实现车辆的停放和存取。停车库主框架骨架支撑着动力装置、机械传动系统和停车载荷，为保证停车设备安全、可靠地工作，它应有足够的强度、刚度和稳定性。

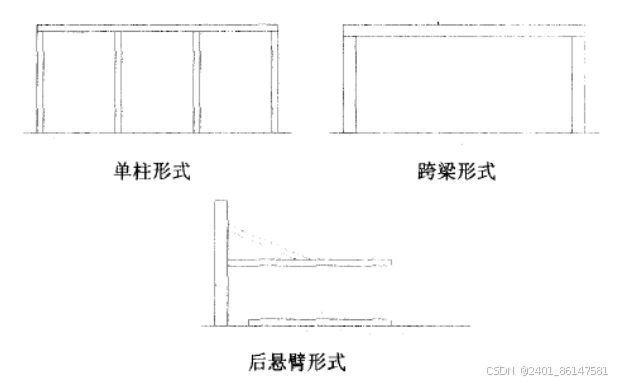

升降横移式立体停车库主框架的第一层根据不同的结构要求，有单柱形式、跨梁形式、后悬臂形式等。图3-1为升降横移式立体停车库主框架的几种典型形式。单柱型式结构紧凑，安装、搬运方便，给驾驶员一种导正的作用，若装有平衡装置在升降过程中有全程平衡保护。跨梁形式进出车辆较方便，结构较简单但较单柱形式跨度大，所以安装搬运不方便。后悬臂形式无前柱，对汽车进出载车板较好，但因主框架在后侧，稳定性较差，且一般不能做重列式。考虑到安全性和结构方面的问题，目前一般大于二层都采用单柱形式。

图3-1 升降横移式立体停车库主框架的典型形式

机械系统升降传动设计

1 机械系统升降传动方案选取
升降机构有直流电机驱动和交流电机驱动两种，直流电机驱动的调速性能好、运行平稳、平层精度高(5mm以内) ,但结构复杂、设备体积大、制造成本高。交流电机驱动有变压调速控制和变频变压调速控制,其调速性能、运作平稳性都能满足停车库的要求,平层精度也较高(15mm以内),构造相对简单,设备体积小、制造成本低。所以本设计选择交流异步电机驱动。
传动机构方案比较多，目前应用得最多是主要有两种，链条传动和钢绳牵引传动。钢绳牵引传动体积较大、笨重，但是其结构简单便于维护；链条传动体积较小，运行平稳、安全，但是结构复杂。本设计选择链条传动方式。
2 机械系统升降传动的组成

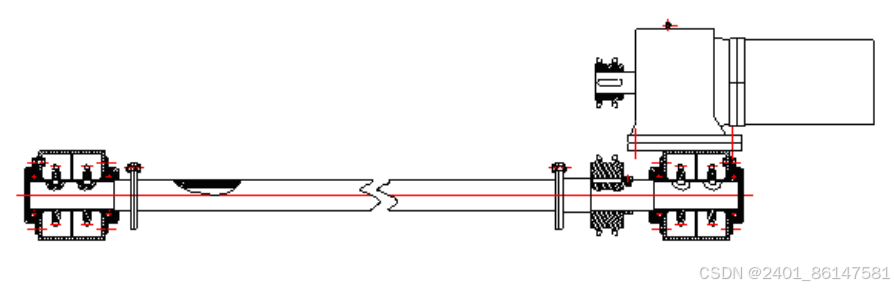

升降传动系统主要由以下几部分组成：鼠笼式三相异步电动机、二级NGW-L行星减速器、传动轴、双排链轮、单排链轮等，见图1。

PLC的硬件连接图及PLC系统接线图的设计

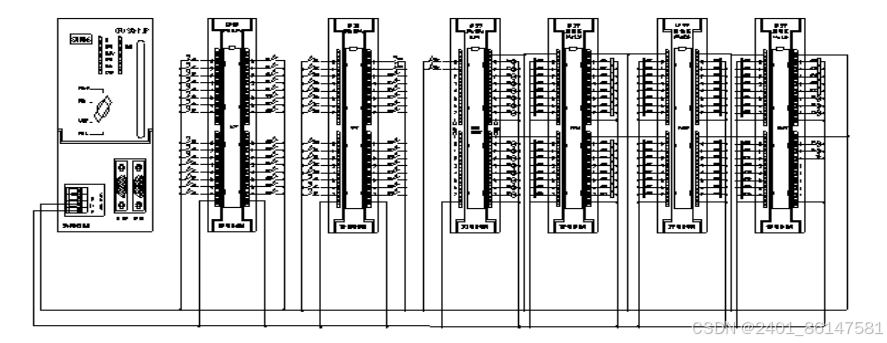

接线图的每个节点的编号对应于电气控制原理图上的编号，根据PLC的I/O分配表及各执行机构的类型，可做出PLC的输入输出端子接线图，其接线图如下图1所示：（详细图见附录）

参 考 文 献

［1］王国周，瞿履谦．钢结构-原理与设计［M］．北京：清华大学出版社，1993.11.
［2］陈胜颐. 钢结构设计手册［M］．北京：烃加工出版社，1990.3.
［3］吴宗泽. 机械设计师手册［M］．北京: 机械工业出版社, 2004.9.
［4］周开勤．机械零件手册［M］．北京: 高等教育出版社，1975.6
［5］单辉祖．材料力学(I)［M］．北京: 高等教育出版社,2004.8.
［6］濮良贵. 机械设计［M］．北京: 高等教育出版社,2006.5.
［7］夏田．陈婵娟.PLC电气控制技术［M］．北京:化学工业出版社,2007.12.
［8］郭宗仁.吴亦锋．可编程控制器系统设计及通信网络技术［M］．北京:人民邮电出版社,2000.9.
［9］崔维群.孙启法.S7-300/400可编程控制器原理与应用［M］．北京:北京航空航空大学出版社,2008.12.
［10］李祥启．升降横移式立体车库及其出入库方法［P］．中国专利：200310125181.2，2003.12.31．
［11］张蔚波.升降横移式立体车库全仿真缩微模型P］．中国专利：20071011531.6，2007.12.16．
[12] 龚桂义.机械设计课程设计图册 [M]. 北京:高等教育出版社，1999.
[13] 刘朝儒.机械制图 [M]. 北京：高等教育出版社，2001.
[14] 任伯森.机械式立体停车库 [M].海洋出版社，2001.
[15] 徐元昌.机电系统设计 [M]. 北京:化学工业出版社,2005.
[16] 成大先.机械设计手册 [M]. 北京:化学工业出版社，2004.
[17] 莫雨松,李硕根等编.互换性与技术测量 [M].北京:中国计量出版社，2000.
[18] 王芳卿.立体停车库及其控制 [M].电器传动，1998.
[19] 宋曼华.钢结构设计与计算 [M].北京:机械与电子，2001.
[20] 龙驭球，包世华等编.结构力学 [M].北京:高等教育出版社，1999.
[21] 张启君.立体车库的主要型式及技术特点 [M].机电产品开发与创新，1999.
