基于单片机的运动手环设计

摘 要

随着社会经济和科学技术的快速发展，智能化已成为普遍趋势，智能电子产品已经广泛应用于各个领域，深入到人们的日常生活。于此同时，人们的生活水平不断提高，对于健康的需求也日益增强。智能手环作为一种智能化、便携式的产品，不仅能够实时监测和追踪人们的运动健康数据，而且能够通过数据分析从而指导人们健康生活，满足大众需求。基于此原因，本设计根据当今社会发展需要，设计一款基于单片机的多功能运动健康智能手环。
本设计的智能手环采用单片机STM32F103C8T6作为主控系统，并结合DS18B20温度传感器、MPU6050加速度传感器、MAX30102心率血氧传感器，实现对人体体温、运动数据和心率血氧的实时监测，并将数据通过OLED显示屏呈现。本文详细介绍了智能手环的软硬件设计和实现，对系统的整体功能进行了测试，并对数据进行分析和处理，通过实验验证了智能手环的功能和性能。最终结果表明，该智能手环具有较好的稳定性和准确性，能够满足用户的生活管理和运动健康管理需求，具有一定的市场前景和应用价值。

关键词：单片机；智能手环；运动；健康；传感器

系统硬件电路设计

1 STM32主控芯片
STM32F103C8T6是一款32位的ARM Cortex-M3单片机，该单片机由 ST公司开发。它具有高性能、低功耗、丰富的外设以及容易开发等优点，可以广泛地用于工业控制、智能穿戴、医疗设备、智能家居等多种应用领域。
该微控制器的主要特点包括：
1、CPU频率高达72MHz，运算速度快。
2、内置64KB闪存和20KB SRAM，存储容量大。
3、支持多种通信接口，如USART、SPI、I2C等。
4、支持多种中断源和DMA控制器，实现高效的数据传输。
5、具有多种定时器和计数器，可用于实现各种定时、计数和PWM控制。
6、支持多种电源管理模式，可有效降低功耗。
7、采用LQFP48封装，易于布局和焊接。
综上所述，STM32F103C8T6是一款功能强大，性能优异，还有低功耗的单片机，可以满足各种应用的需要，在智能电子产品研发市场上具有十分重要的价值。这款主控芯片可以为我提供非常丰富的接口，为本系统的各实验项目提供了充足的外部扩展电路，可以满足我对本系统各种功能的需要，是本系统设计开发的最好的选择。

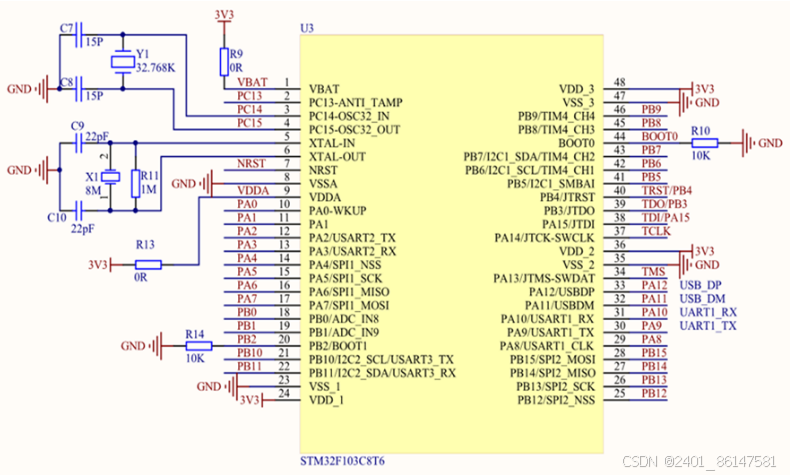

STM32F103C8T6单片机核心板CPU电路图如图1所示

图1 STM32最小系统电路原理图

子程序设计之温度模块

1、初始化：在读取温度值之前，需要初始化DS18B20传感器。这包括配置系统时钟和相关GPIO。
2、重置与检验：发出重置命令及应答命令，检验DS18B20的出现。
3、传送跳跃ROM指示：该指示为0xcc，是将跳跃 ROM指示传送到DS18B20。
4、温度变换指令的发送：将温度变换指令发送到DS18B20，从而启动该传感器的温度测定。
5、等待转换完毕：DS18B20进行温度转换所需的时间与传感器的分辨能力有关。
6、温度值读出：转换完毕后，可读出DS18B20的温度值。数值为16位，要获得真实的温度，必须经过一定的运算。
7、温度的计算：DS18B20是16个位数，高八个位数是整数，低八个位数是小数。需要将这个数字转换为实际的温度值，这个过程包括将数字转换为有符号整数、将小数部分转换为实际的温度值等。
8、输出温度值：最终，计算出的温度值被输出到显示屏、串口等设备中。

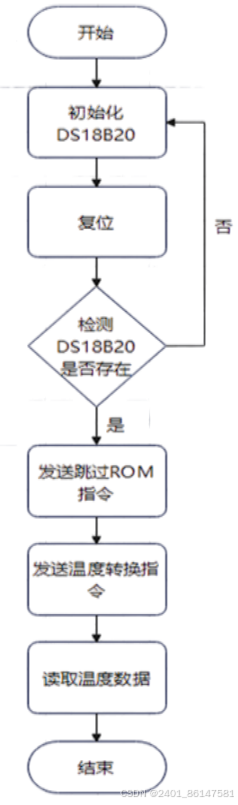

测温程序流程图如图1所示：

图1 测温程序流程图
2子程序设计之温度模块
SPI是20世纪80年代由Motorola公司发展的系列外围设备界面协议。这是一个高速，全双工，同步通讯协议，可在单片机与外部装置间传送数据。
SPI通讯的基本原则为：主从间以四条线连接，两条数据线用于传送数据，两条控制线用于控制传送，两条数据线为 MOSI/MISO，一条时钟线为 SCLK，一条选择线为 CS。
时钟线SCLK：用来传输时钟信号，用来控制主从机之间相互通信的同步。
片选线CS：用来控制主机和从机的通信，由主机发出，从机接收，当片选线为低电平时，从机处于可接受数据的状态，当片选线为高电平时，从机处于空闲状态。
双向数据线MOSI/MISO：用来传输数据，MOSI是主机发出的数据，MISO是从机发出的数据。
SPI通讯的流程为：首先，由主设备将片选线 CS设置为低，这样，从机设备就可以接收到数据；其次，由主设备发送数据；再次，由主设备接收到数据；最后，由主设备将片选线 CS设置为高，这样，从机设备就可以进入空闲状态；这样，一个通讯就可以完成了。
在OLED显示模组的设计中，最重要的是SPI通讯协议。SPI总线共有四条线，由于许多 MCU中都有SPI控制器，可以用SPI控制器来编写与 SPI相关的软件。SPI通讯模式是将 SPI通讯模式划分为主从模式。通常情况下，有一台主装置和一台或多台从装置。在SPI通信中，因为是同步串行全双工，所以要求至少有3条线路，分别为MISO主机数据输入、MOSI主机数据输出、SCLK时钟，而SPI通信最多可选择16个从机，所以还需要一条片选线CS。但是，由于SPI的单向传输，需要一条MISO或MOSI的线。在此系统中，OLED显示屏采用了SPI通讯方式，通讯方式必须符合SPI通讯原则。

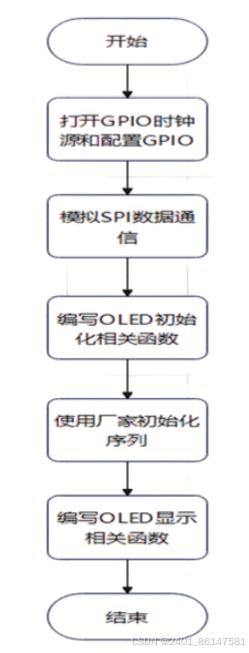

OLED显示程序流程图如图2所示：

图2OLED显示程序流程图

系统测试与总结

1系统实现和测试
将各功能模块与主控连接好线路，把运行程序烧录到主控。

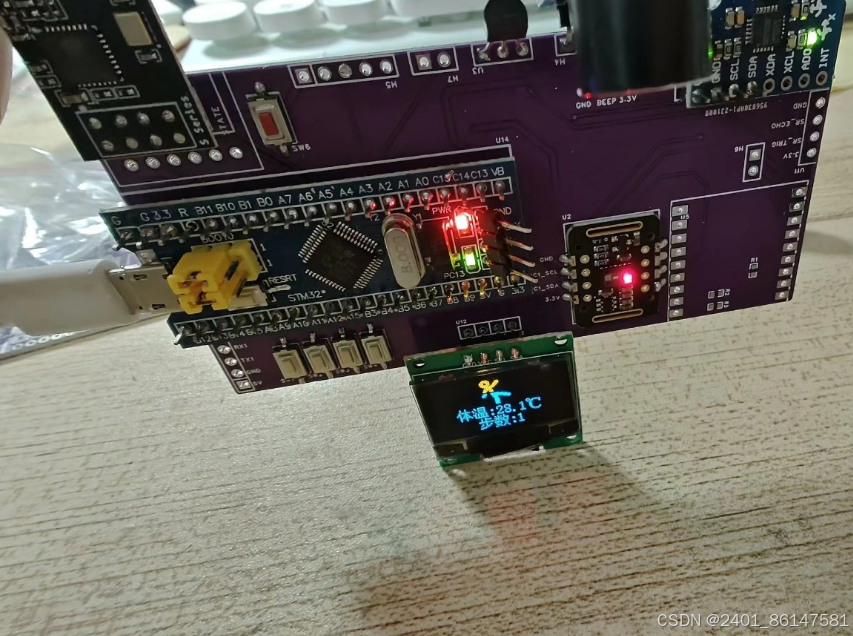

系统实物图如图1所示：

图1 系统实物图

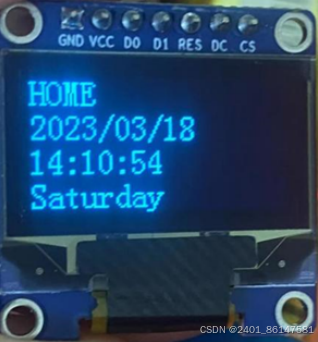

在系统上电和运行程序后，首先要实现的就是这个系统的主页面，这个主页面是用来显示时间的。时间显示功能图如图2所示：

图2 时间显示图

总结

本设计旨在开发一款基于单片机的智能手环，实现运动计步、心率血氧检测、体温检测等功能。在此过程中，我深入了解了单片机的硬件结构和软件编程，并成功地利用单片机实现了智能手环的功能。通过这个项目，我不仅拓展了对单片机的知识，还掌握了智能手环的基本设计方法，为未来的工作打下了坚实的基础。
经过从零开始的学习、参考文献和网上资料的查阅，以及老师和同学的帮助，最后，我决定采用以STM32F103C8T6为核心的主控系统、DS18B20温度模块、OLED显示屏模块、MPU6050步数模块、MAX30102心率血氧模块的硬件设计。同时，我完成了C语言编程和预期功能的软件设计与实现。这款智能手环可以显示基本时间信息，并实时监测人体运动健康状况，提供准确数据，帮助人们更好地了解自身身体状况，制定出适合自己的运动健康方案。
经过测试，该设计实现了预期效果，但也存在一些问题：测温、心率血氧、计步器采用的基本模块数据准确性不够高；开发板体积过大，虽然最初的设想是打造一款便携式手环，但由于基本模块过大，最终的作品无法成为一个真正的手环。
经过设计与实现，本文成功开发了基于单片机的智能手环，并实现了其基本功能。测试结果表明，该智能手环具有良好的功能表现。在综合考虑了优势和不足后，我认为该设计虽然已经基本达到了预期目标，但仍有很大的发展空间。
