地区变电站电气设计

摘要

本设计是110kV变电站及其配电系统设计，需要通过对原始数据进行符合统计和潮流计算来为主变压器选型提供数据依据。根据行业设计规范和本次任务要求，最终确定主变压器的台数、容量和型式。根据规范、各电压等级接线回路数和设计要求对主接线方案进行选择，对比各方案的可靠性、灵活性和经济性来确定主接线方案。接着需要进行短路计算和设备校验，为各电压等级的继电保护配置提供数据依据。

关键词:变电站；潮流计算；负荷统计；短路计算

主接线方案的选择

1 110kV电压等级适用接线方式
根据《电力工程电气设计手册》规定，110kV配电装置的出线回路不超过2回时需要用单母线接线；配电装置的出线回路为4回时需要母线分段接线；配电装置的出线回路超过5回时要用双母线接线。
（1）单母线接线：
优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电设备。
缺点：不够灵活可靠、任一单元（母线及母线隔离开关等）故障或检修，均需使整个配电装置停电；单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障母线分开后才能恢复非故障段的供电。

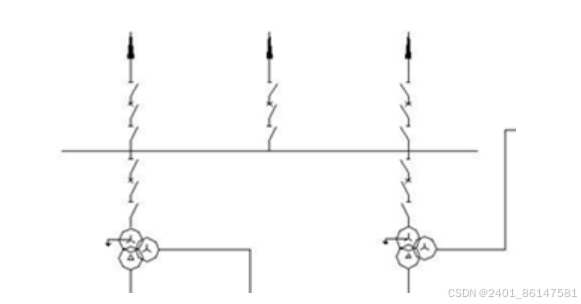

图2.1单母接线
（2）单母线分段接线：

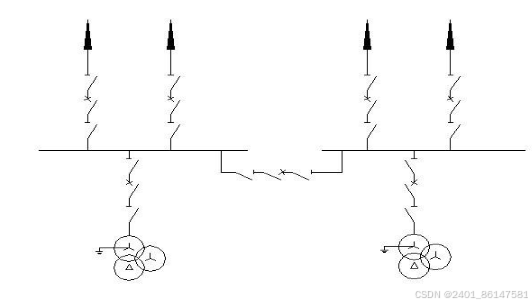

图2.2单母分段接线

优点：单母分段的进出线接到哪段母线是固定的，不能投切到另一段母线；而由于单母分段进出线固定接在各段母线，可以将电源线和负荷线分配组合在一起，母线可以分列运行，降低了短路电流，可以使用轻型的开关设备，降低了造价。重要负荷可以用双回路电源接在运行上相对独立的两段母线上，相当于两个独立电源。当母线故障时，分段开关自动将故障段隔离而不影响正常段的运行，而重要负荷由于双回路接到两段母线，还剩一回线路供电而不会导致停止供电。可以采用备自投装置，当某段母线的电源线路故障时，备自投装置自动切除故障段的电源开关，再将分段开关合上，失电母线在短暂失压后又能恢复供电[6]。
缺点：双回路架空线接入时，容易与其他线路交叉跨越，此时需要调整出线间隔，或者采用一段埋地电缆后再接架空线路，改造成本较高。
（3）双母线接线：

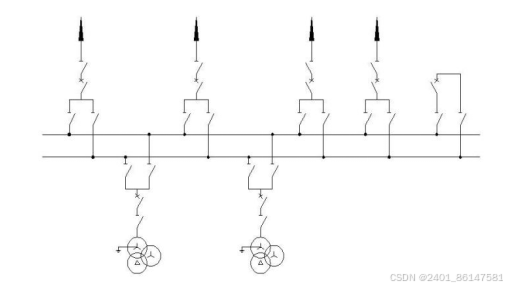

图2.3双母线接线

短路电流的计算

1 系统接线图与系统阻抗图
按照最大运行方式进行短路电流计算，两回电源线路并列、2台主变高低压三侧并列的运行方式。

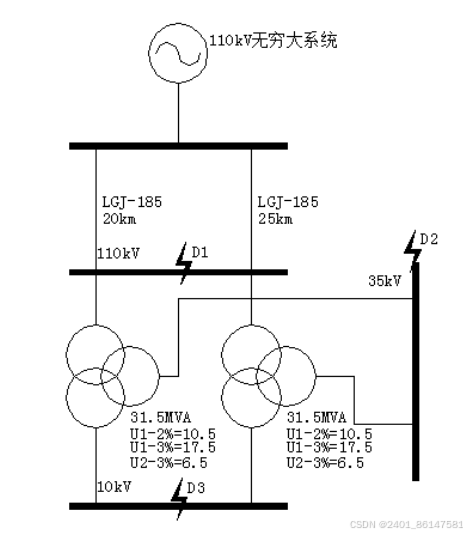

图1 系统接线图

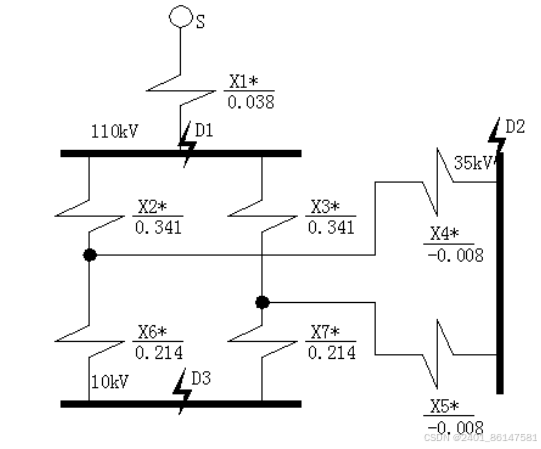

图2 系统阻抗图

2. 35kV母线三相短路
   主变中压侧引出线套管、母线隔刀、分段开关、线路靠近变电站处发生三相短路时，都可以近似当做母线D2短路，如图3。

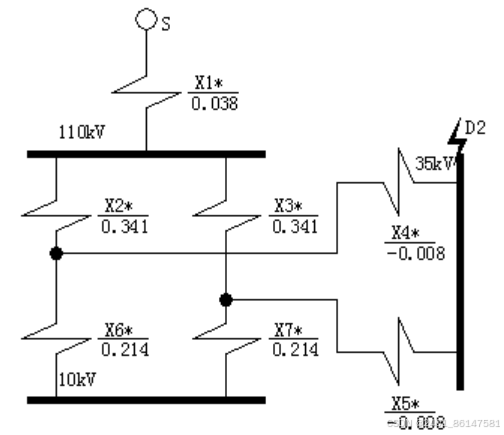

图3 35kV母线三相短路阻抗图
阻抗X6和X7串联变换，消去10kV母线节点，得
==0.214+0.214=0.428
得图4。

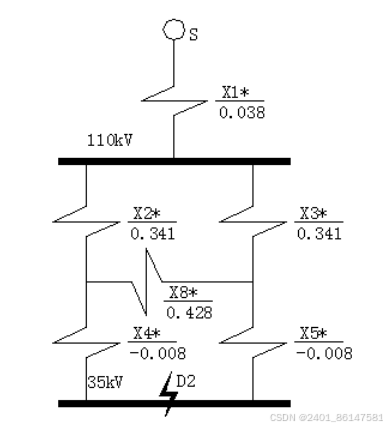

图4 串联变换后35kV母线三相短路阻抗图

总结

本次毕设题目为某区110kV变电站电气部分设计，这次设计对我以后的工作有实用性的帮助，提前熟悉了设计流程，虽然还有很多细节方面不完善，实际情况也没有很好的结合，只是在理论设计方面大致了解基本的过程。针对本次设计，我查阅了大量有关电力系统等方面的资料，不光是对本次设计，对强电理论知识的掌握也是更深一步，同时，我对强电方面越来越感兴趣，对自己以后的工作也充满期待。

参考文献

[1]中国电力企业联合会. GB50060－2008《3-110kV高压配电装置设计规范》[S]北京：中国电力出版社2015.
[2]戈东方．《电力工程电气设计手册(电气二次部分)》[S]．水利电力出版社．1998.
[3]刘介才.《工厂供电》第四版[M].机械工业出版社，2004.
[4]中国电器工业协会.《输配电设备手册》[S].机械工业出版社，2000.
[5]张儒，胡学鹏.《变电站综合自动化原理与运行》[M].中国电力出版社.2008
[6]王渊峰，廖荣德.《AutoCAD 2009 中文版电气设计实例教程》[M].机械工业出版社.2009.
[7]蒋燕,王少杨,封芸.基于递归等权组合模型的中长期电力负荷预测[J].电力系统及其自动化学报,2012, 24(1): 151-155.
[8]张超.配电网规划后评估方法和实用软件研究[D].重庆:重庆大学, 2013.
[9]王继成.城市配网负荷预测方法分析与应用研究[J].电源技术应用,2013. (1):64-65.
[10]宋立.接地装置及其运行维护[J].科技信息, 2013, (20): 363-363.
[11]戴文彬.智能计算在电力系统负荷预测中的应用[D].苏州:苏州大学, 2013.
[12]廖伟.110k V 红岩变接地系统优化设计与研究[D].贵阳:贵州大学, 2010.
[13]彭宇辉.降低输电线路接地电阻的方法研究[J].中国新技术新产品, 2011, (5): 141-141.
[14]王翔.110k V 板闸输变电工程规划与设计[D].镇江:江苏大学, 2012.
[15]刘鲲鹏.220k V 高压变电站一次部分设计要点探讨[J].动力与电气工程,2011, (9):145-145.
