电气自动化 基于PLC的全自动洗衣机

摘要

这项设计的控制组件选择为可编程控制器，针对洗衣机自动控制系统的控制和模拟环节由计算机编程来完成。本篇文章对洗衣机内外部结构进行了简单介绍，同时深入分析了自动洗衣机的控制系统。并且在PLC及模型的洗衣机管理计划基础上对其工作原理进行了描述，开发了洗衣机的工作程序和工作程序，同时对全部其他进出点进行控制，使洗衣布能够顺利完成洗涤。在洗衣机洗涤过程中，PLC内部的计数器控制干燥效果和干燥时间，所以将会适当调整关于洗涤的排水系统和干燥时间，更改其计时器参数。此外，还对软件设计和硬件设计进行了分析和研究，了解了其正常运行的简单模式和全自动洗衣机关机功能。该技术的特点是高安全性，高可靠性，高智能性，高灵活性和高便利性。

关键词：PLC自动；定时器；控制

洗衣机的PLC控制系统概述

在PLC控制系统的应用下，全自动洗衣机能够更好的适应工作环境，使洗衣效率有效得到了提升。PLC控制系统的硬件组成结构表现在下图：

图2.1PLC控制系统的硬件组成框图

自动洗衣机控制系统的控制要求

3.1 控制系统的组成

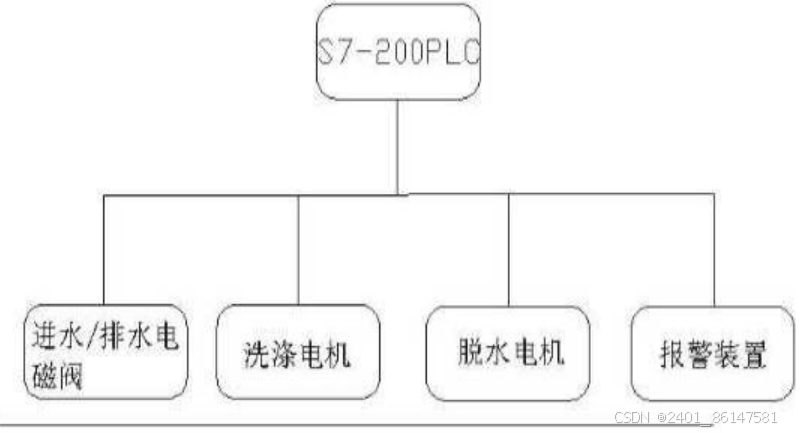

进水和洗涤以及排水、脱水是洗衣机工作的四道工序。系统结构示意图具体表现在下图：

图3.1系统结构框图

硬件的理论与设计

4.1 自动洗衣机整体结构图
洗衣机各硬件结构表现在图3，其中包括进水口和控制面板等多项结构。控制界面的按钮包括了切换洗衣模式、切换水位标准、排水及脱水功能等按键。
此外，选择水位按钮时，洗衣机桶内还设有高，中和低水位检测器。如果选择了高水位，当水位高时，喷雾将自动停止。

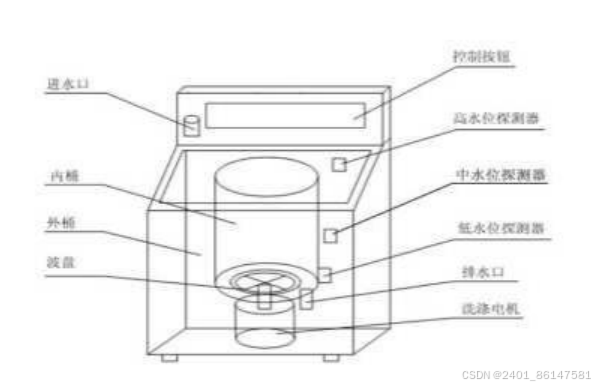

图4.1自动洗衣机示意图

系统硬件电路的设计
不管是哪种硬件系统都是实现功能化的主要部分，在洗衣机中硬件系统同样也是实现功能运行的主导，为能够达到设置控制系统的需求，在配置和设计硬件方面要尽可能的完美控制，设计电路过程中，处理或传输信息通过PLC可以完成。因此在洗涤时波轮转速较慢，脱水甩干是波轮转速较快。如图4.2所示，该设计图是洗衣机控制系统硬件电路框图。

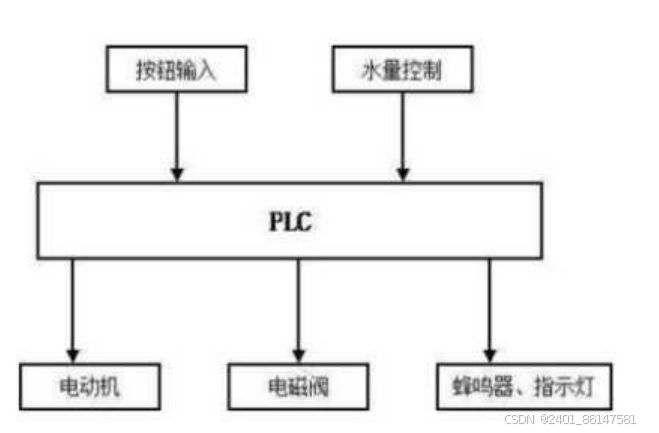

图4.2洗衣机控制系统硬件电路框图

系统软件设计

5.1 功能流程设计
全自动洗衣机包括六个操作阶段:洗涤、注水、排水、漂洗、甩干、脱水。这是完成序列的六个步骤，当发生清洗警报时，它指示清洗已结束。水位限制表明洗衣服的注水和脱水量。在洗涤过程中，当不想用全自动洗涤功能时，可以通过按钮来实现，手动对洗衣机排水或者脱水等流程进行操作。若在洗衣机内洗干净衣物还没开始排水时，可以手动按下停止按钮，停止洗衣机自动洗衣功能，接着按下手动功能按钮，通过手动的方式同样可以实现洗衣机排水、脱水。

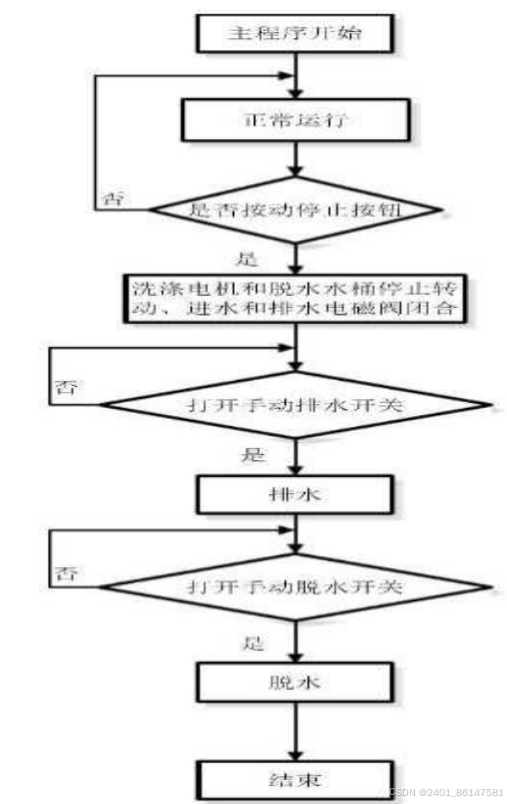

图5.1全自动洗衣机强制停止流程图

总结

在对PLC控制的洗衣机的设计过程中，更深入的掌握了内部控制系统原理。西门子PLC功能被洗衣机自动控制系统所应用，让我们在日常生活中洗涤衣物节省了好多时间，完成了洗衣机自动化洗衣。由于在PLC的计数器上控制洗涤流程所需要的四个环节，所以我们可以根据自已所需时间长短来更换计时器参数来达到时间上的调整需求。我们也可以根据常用时间来设定稳定的计数器参数，从而达到持续性的洗涤且干净的体验,也可以根据衣服的面料进行编程。只要稍微更改程序，就可以制定想要实现的洗衣目标。例如强洗、标准、轻柔等通用的洗涤程序,充分的展现了其实用性。
由于这次设计，让我在自动化控制理论和应用方面有更深一步的理解，通过理论和实际的相结合，让我养成了多动手、多动脑的好习惯。在设计中，我遇到了好多问题，通过查阅相关资料，更多的是林老师的指导，才让我越过了重重难题。
总而言之，这次设计扎深了我理论知识的专业性，为以后工作学习打下了坚实的基础，在未来也会不断通过努力去探索更多知识。
