世界坐标系：

🧭 世界坐标系，这是我们平时最常使用的坐标系（笛卡尔坐标系），比如数学里的（x,y）、（x,y,z）。

在2D中，一个点是（x,y）
在3D中，一个点是（x,y,z）

坐标是没有任何限制的，可能是（100，200，-50），也可能是（0.5，1.2，1.3）

坐标轴的单位一般是真实的物理单位，小到微米，大到光年，或者其他各种各样的虚拟单位。

在计算机图形学中，我们将最初建模、设置物体位置的空间就叫做

✅ 世界坐标系

例如：在3D游戏中建了一个小房子，其中一堵墙的位置是（10，0，-5）

世界坐标系用来描述"场景中物体的绝对位置"

观察视角：

👁观察视角，从世界坐标到相机坐标

你不会直接看到世界坐标系的所有内容，而是用相机观察它。

所以我们会自然而然地有新的

✅ 相机坐标系

世界坐标变换到以相机为原点的坐标系
如果你把相机放在（0，0，0），朝向z轴负方向，那么所有场景都要"反向变换"过来
得到的点仍然是世界坐标（笛卡尔坐标系），例如（3，4，-10）

投影变换&NDC空间：

🪟投影变换，把三维世界映射到二维平面

真实世界是三维的，但我们的显示器等显示设备都是二维的（包括我们看到的也都是二维图像）。

我们通过投影变换矩阵（如透视投影、正交投影）把3D点映射到一个叫

✅ 裁剪空间（Clip Space）

我们着重了解一下这个变换的过程：

1.问题背景：从3D到2D

我们生活在3D世界，点有（x,y,z）坐标；

但屏幕是2D平面，像素只有（x,y）

✨目标:

如何把3D世界里的点，投影到2D平面上，同时保留近大远小的透视感呢？

2.齐次坐标&齐次变换

在图形学中，我们将3D点（x,y,z）表示为四维齐次坐标（x,y,z,1）

这是为了方便用4*4的投影矩阵来统一处理所有的线性变换（旋转、平移、缩放、透视、投影等）

这里我们补了一个 ... 1?

接下来，我们针对这个“1”做一下具体解析：

一.齐次坐标的本质：用高维空间描述低维空间

齐次坐标通过在n维空间中增加一个维度（即第n+1维），将低维空间的点、向量或变换用线性代数统一表示。对于3D而言，四维齐次坐标（x,y,z,w）中：

当w=1时，表示标准3D空间中的点（x,y,z）
当w=0时，表示3D空间中的向量（方向）

二.“1”的核心作用：统一变换矩阵运算

在图形学中，模型变换、视图变换、投影变换等均通过矩阵乘法实现。若直接用 3D 坐标 (x, y, z)，平移变换需要非线性运算（加法），而旋转、缩放是线性运算（矩阵乘法），这导致变换无法统一表示。

引入齐次坐标后：

1.平移变换可表示为矩阵乘法

例如空间中一点沿x轴平移t的变换矩阵为：

这样坐标为(x,y,z,1)的点，变换后得到的结果是（x+t,y,z,1），等价于三维空间的平移

具体的数学表达为

2.线性变换（旋转、缩放）与平移可以统一为4*4矩阵运算

缩放变换矩阵：

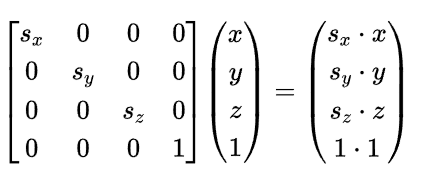

具体的使用就是

可以看出 s_x,s_y，s_z即为三个方向上的缩放因子

旋转矩阵

例如：

就是一个典型的旋转矩阵

这个是沿着z轴旋转θ角

（一个简单的技巧是从上到下分别为x,y,z，哪一行关于角度的函数即关于哪个轴旋转）

这样通过将点的齐次坐标与旋转矩阵相乘，可以实现点的旋转操作！

综上，通过加了这么一个“1”，我们大大的简化了图形学管线的数学逻辑。

3&4.投影矩阵&从相机空间到裁剪空间

🧮透视变换的核心就在于投影矩阵（以OpenGL为例）

我们常用的透视投影的矩阵，会将相机空间中的点变换为裁剪空间中的4D向量

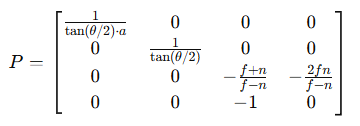

OpenGL中常见的透视投影矩阵为P如下：

其中：

θ：视野角（FOV ， Field of View）
a: 宽高比（aspect ratio = width/height）
n,f:近裁剪面、远裁剪面（near,far）

输出是裁剪空间四维向量：

接下来我们解释每一项的含义：

第一行（X投影）：

控制水平视角
比例因子保证 X 投影后被限制在 [−1,1][-1, 1][−1,1]
tan(θ/2) 表示相机的可视宽度角

第二行（Y投影）：

控制垂直视角
保证 y 值也被映射到 [−1,1]

第三行（Z轴非线性映射）

把 z 从相机空间中的 [n,f][n, f][n,f] 映射到 NDC 的 [−1,1]
映射是非线性的（透视深度不是线性分布）
保留深度缓存效果（近处更精细）

第四行（关键！：引入透视）

这是透视投影的核心：

它导致裁剪空间的 w 分量等于 −z
后续执行 齐次除法：
从而实现了“z 越小，屏幕上越大”的透视缩放效果！

从相机空间到裁剪空间：

假设相机空间中的一个点是：

那么通过投影矩阵后，得到：

但是这时候的x_clip,y_clip,z_clip并不是我们最重要用的值，必须做一次齐次除法：除以w

使用这个矩阵：

我们给定点：

经过矩阵乘法：

执行透视除法：

此时就成功进入了标准立方体范围，我们也就成功完成了缩放的工作，同时也成功进入了NDC空间。

NDC空间的意义就在于：

把来自各种世界的模型、坐标、大小，全都标准化到 [-1, 1] 范围
方便进行裁剪（比如 z > 1 的就太远了，不画了）
准备映射到屏幕（像素空间）

5.示例：

我们假设有一个点在世界坐标中就是：（100，50，-200）

我们要

用视图矩阵把它变成相机坐标系；
用投影矩阵变成裁剪坐标（x,y,z）；
齐次除法得到NDC；

即为（0.5,-0.7,0.3）

这说明它：

x 在画面中心偏右
y 在画面中心偏下
z 距离在中等深度

最终映射到屏幕上，需要重新映射到实际像素空间，比如：

x_screen = (x_ndc + 1) * screen_width / 2
y_screen = (1 - y_ndc) * screen_height / 2  # 注意 y 方向一般反转

以上是我关于NDC的一些理解。
