Matlab信号处理：自相关和互相关分析

在信号处理中，自相关和互相关是相关分析非常重要的概念，它们能分析一个信号或两个信号在时间维度的相似性，在振动测试分析、雷达测距和声发射探伤得到了广泛的应用。自相关分析的研究对象为一个信号，互相关分析的研究对象为两个信号。

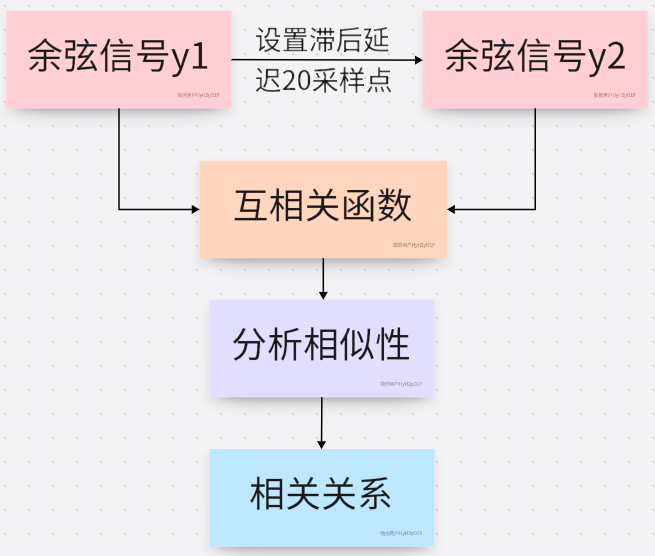

本文以互相关分析为例，流程如下图所示，构建了一个余弦信号，并人为设置滞后延迟20个采样点，构建了另一个余弦信号，通过计算了两个余弦信号的互相关函数，分析了两个信号的相似性，找到了两个信号之间的时间延迟，在工程实际中常用于进行故障源定位。此外，对比matlab的互相关函数xcorr，采用手动计算的方法，计算互相关函数并验证本文手工计算方法的准确性。

1.具体案例

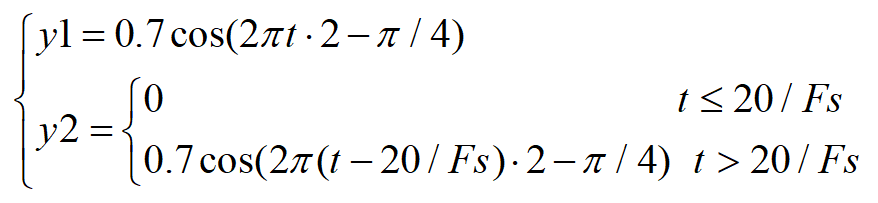

互相关分析是分析信号间时间前后相似的重要手段，它在故障源定位中得到了广泛的应用。本文分析的仿真信号如下图所示：

其中，y1为原始的余弦信号，y2为延迟了20个采样点（准确来说是采样间隔）的余弦信号，采样频率为100，信号长度为100，即采集时间为1s，
