Simulink的模型引用Model模块能够在模型中引用另一个独立的模型，实现可以多次引用同一模型而不必生成冗余副本，而且多个模型可以引用同一模型。同时，当遇到比较复杂的功能建模时，常常需要多人共同完成一个大功能的开发，因此使用Model模块也可以提高模型团队开发的效率，也有利于单元测试，避免修改模型来测试建模的逻辑功能，只需要修改Model模块的输入即可测试子模块的功能。


1.Model模块

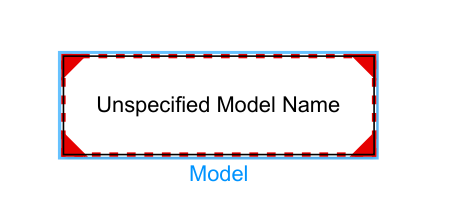

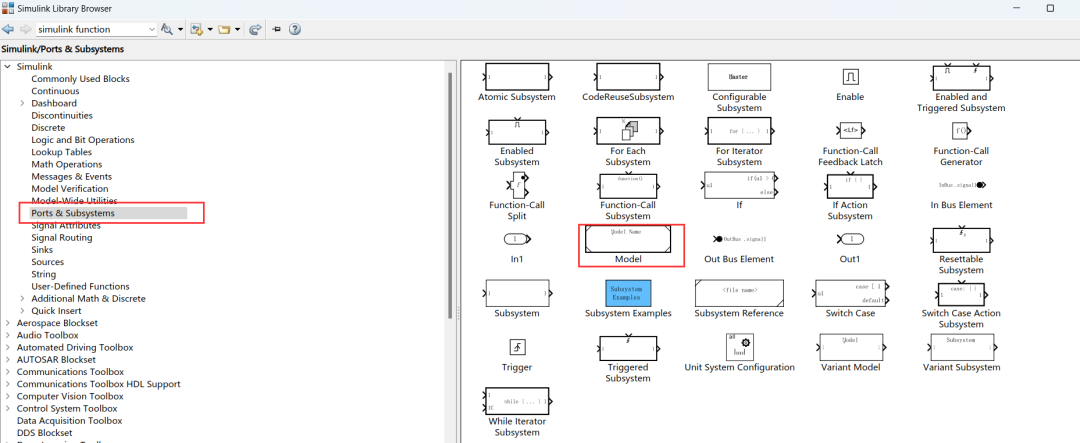

元件名称 Ports&Subsystems   Model功能：引用另一个模型来创建模型层次结构。Library:  Simulink / Ports & SubsystemsHDL Coder / Ports & Subsystems


Model 模块将一个模型作为模块包含在另一个模型中。被包含的模型称为引用模型，包含 Model 模块的模型称为父模型。

Model 模块显示与引用模型顶层输入和输出端口对应的输入和输出端口。使用这些端口可将引用模型连接到父模型中的其他模块。

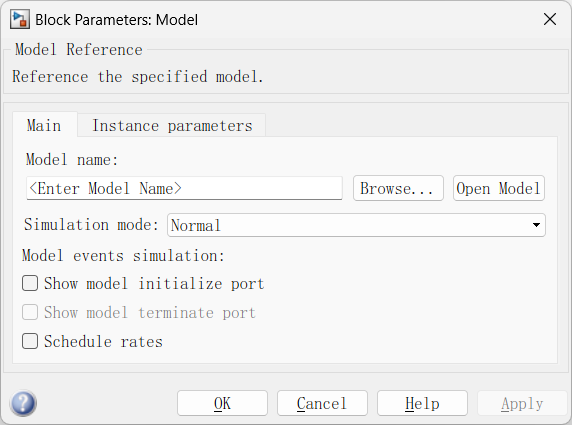

参数说明1.MainModel name - 引用模型的文件名'' （默认
