AD PCB元器件标号隐藏了，如何批量显示元器件“R1”标号？“R1”位置调整？

于 2024-05-03 11:01:13 发布
阅读量271 收藏 2
点赞数 4
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2402_84069492/article/details/138411757
版权

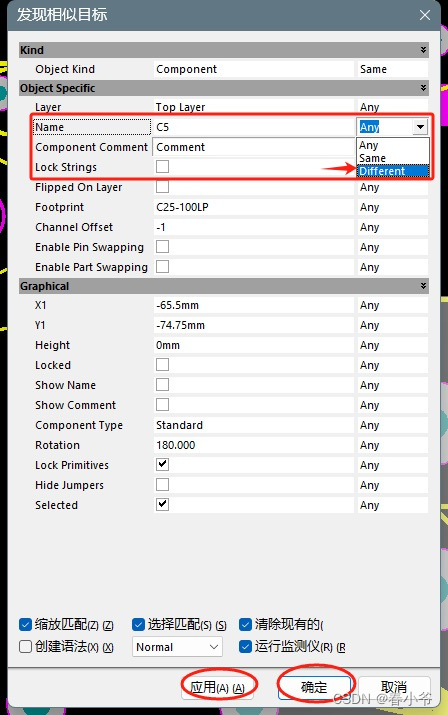

选中任意一个元器件右键➡️查找相似对象

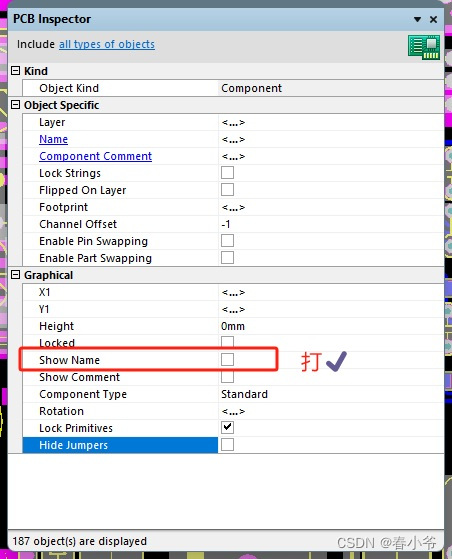

➡️Show Name：打☑️         ➡️完成


 元器件标号“R1”位置调整：

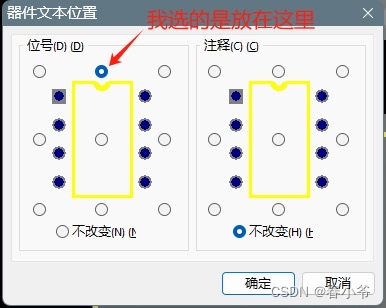

任意选中一个元器件标号“R1”➡️Ctrl+A➡️快捷键AP➡️位号选择➡️确定
