简易函数信号发生器的设计于制作（方波与三角波）

一，整机设计

1.1设计任务及要求

结合所学的模拟电子技术知识，运用 AD画图软件，设计并制作完成一简易函数信号发生器，要求能产生方波和三角波信号，且频率可调，并自行设计电路所需电源电路。

1.2实现整机的基本原理及框图

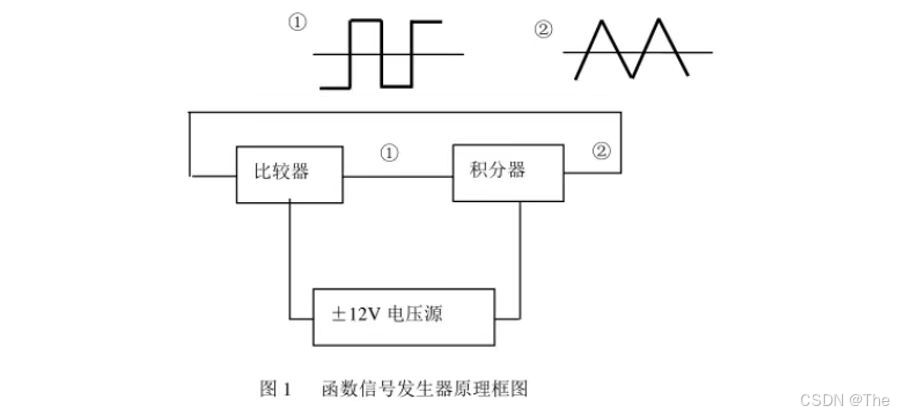

（1）函数信号发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。其电路中使用的器件可以是分立器件，也可以是集成电路。本课题需要完成一个能产生方波、三角波的简易函数信号发生器。产生方波、三角波的方案有很多种，本课题采用运放构成电压比较器出方波信号，采用积分器将方波变为三角波输出，其原理框图如图 1 所示。

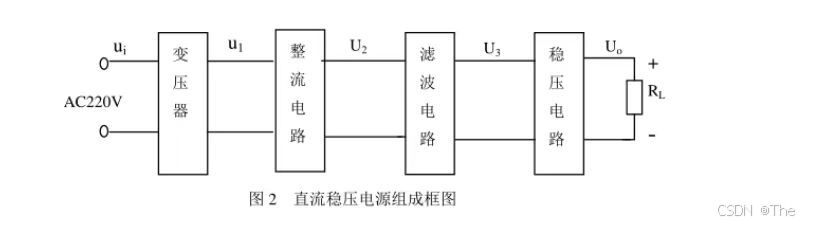

（2）直流电源电路一般由“降压——整流滤波——稳压”这四个环节构成。基本组成框图如图2所示



（3）电源变压器的作用是将电网220V的交流电压变成整流电路所需u_1。u_1=nu_i（n为变压器的变化）。

         整流电路的作用是将交流电压u_1变换成单方向脉动的直流U2。整流电路主要有半波整流，全波整流方式。以单项桥式整流电路为例，U2=0.9u_1。每只二极管所承受的最大反向电压u_rm=根号2u_1,平均电流I_d(av)=I_r/2=0.45U1/R。

         对于RC滤波电路，C的选择应适应下式，即RC放电时间常数应该满足：

         RC=（3~5）T/2,T为50Hz交流电压的周期，即20ms。

（4）器件的选择

①变压器
功能：将220V交流电压转换成整流电路所需的电压 u_1。
②整流电路
功能：将交流电压 u_1 转换成单方向脉动的直流 U_2。
类型：半波整流和全波整流。
建议：使用二极管搭建全波整流电路。
③滤波电路
功能：将脉动直流电压 U_2 滤除纹波，得到纹波较小的 U_3。
类型：RC滤波电路和LC滤波电路。
建议：采用大电容滤波。
④稳压器
类型：固定式三端稳压器和可调式三端稳压器。
固定式三端稳压器：
78XX系列：输出固定的正电压，例如7805输出+5V。
79XX系列：输出固定的负电压，例如7905输出-5V。
可调式三端稳压器：
LM317：输出连续可调的正电压。
LM337：输出连续可调的负电压。
接法：各稳压芯片的管脚接法需参考相关资料。

2 硬件电路方面

2.1 原理图方面：

1、严格检查，该连接的一定要连接，不能缺漏，不该连接的一定不能连接。

2、线尽量短，尽量减少绕行。

3、原理图需要绘制的封装NE5532和7812/7912，也可找到封装使用。封装绘制时注意:(1)7812和7912管脚顺序不同;(2) NE5532 是分块原理图元件。

4、电位器封装注意可调端的位置。

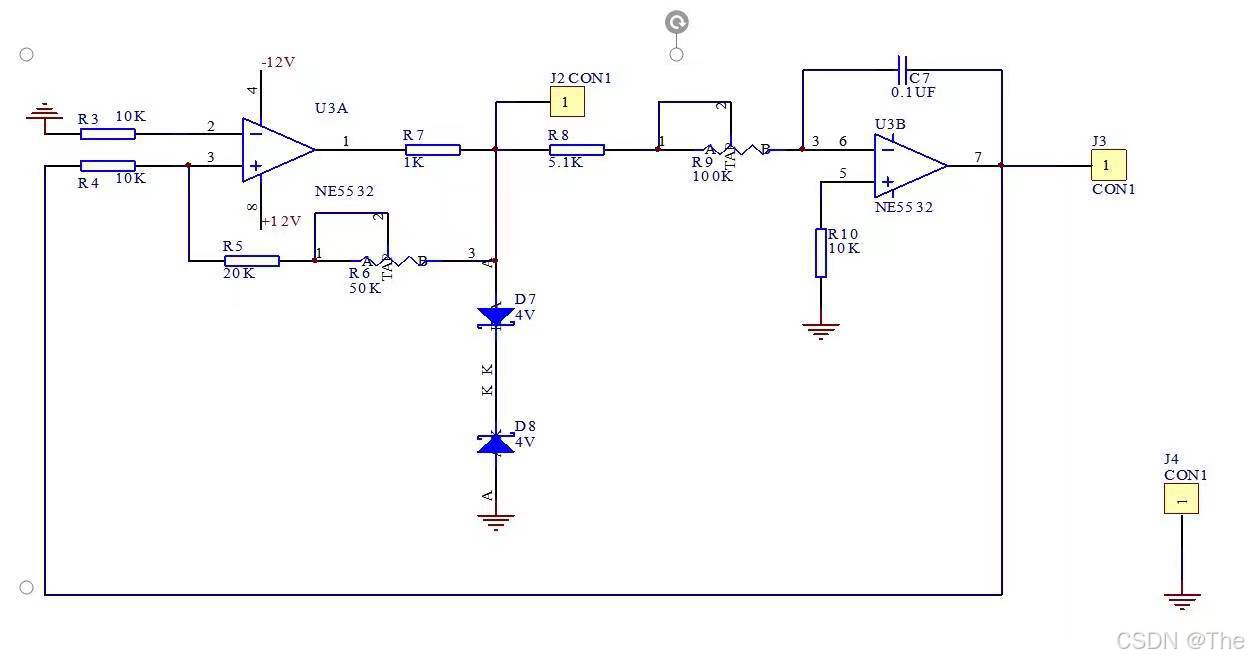

信号产生电路原理图：

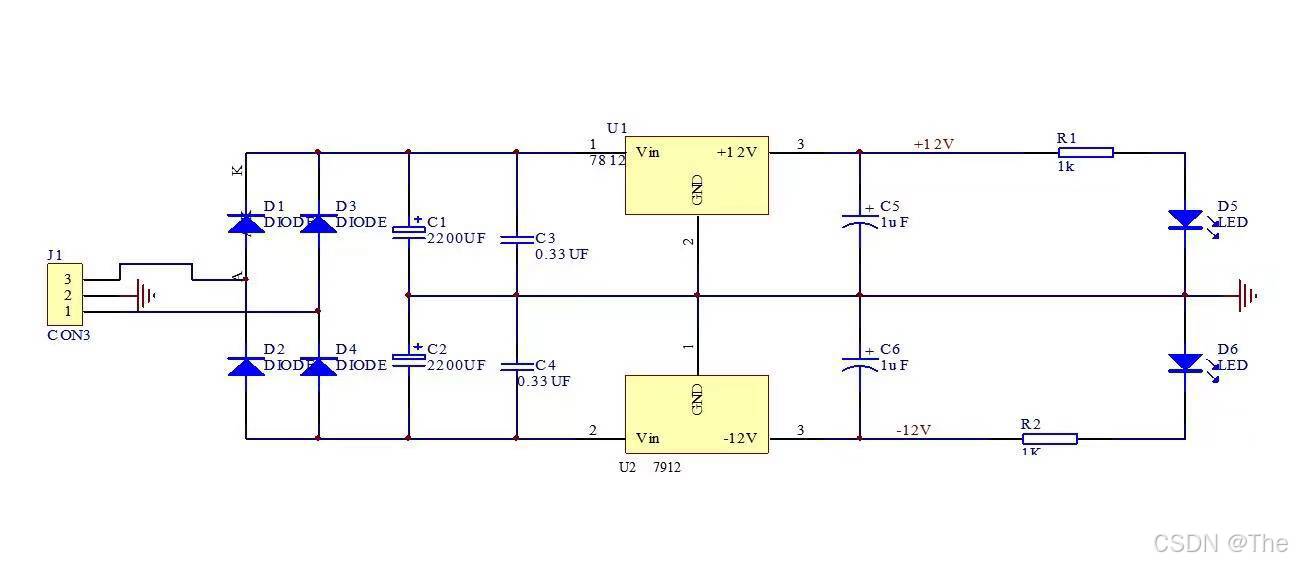

直流电源电路原理图：

2.2 PCB方面：

1、PCB是透视图，所以该图是从元件面看过去的图，焊接是从背面看到的图。

2、根据PCB图逐个摆放并焊接元件，注意留足变压器位置。

3、绘制封装的元件。(1) 7812/7912， 管脚一定要对应，脚朝下、面自己、从左往右123，编号与原理图对应，需安装好散热片再测量封装尺寸。

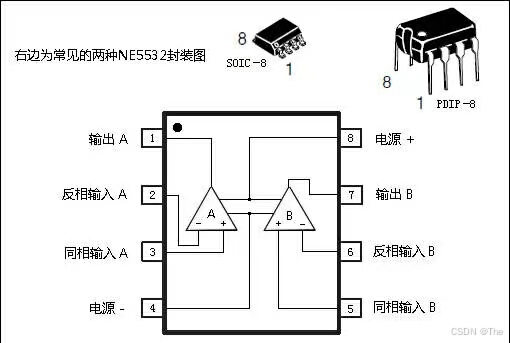

(2) NE5532，DIP8 标准封装，2路运放在同一芯片上，注意对应管脚关系。

(3)电解电容，根据外圆大小和管脚间距绘制。

(4)电位器，注意等腰三角形的顶端或者中心端(可调端)一定要正确。

(5)变压器，只需绘制外框、固定孔、接线孔，接线孔建议距离拉开，避免太近短路。变压器的原边分别与电源插头线焊接后用3M胶带缠绕包裹3层以上，拉紧缠绕，不留缝隙。

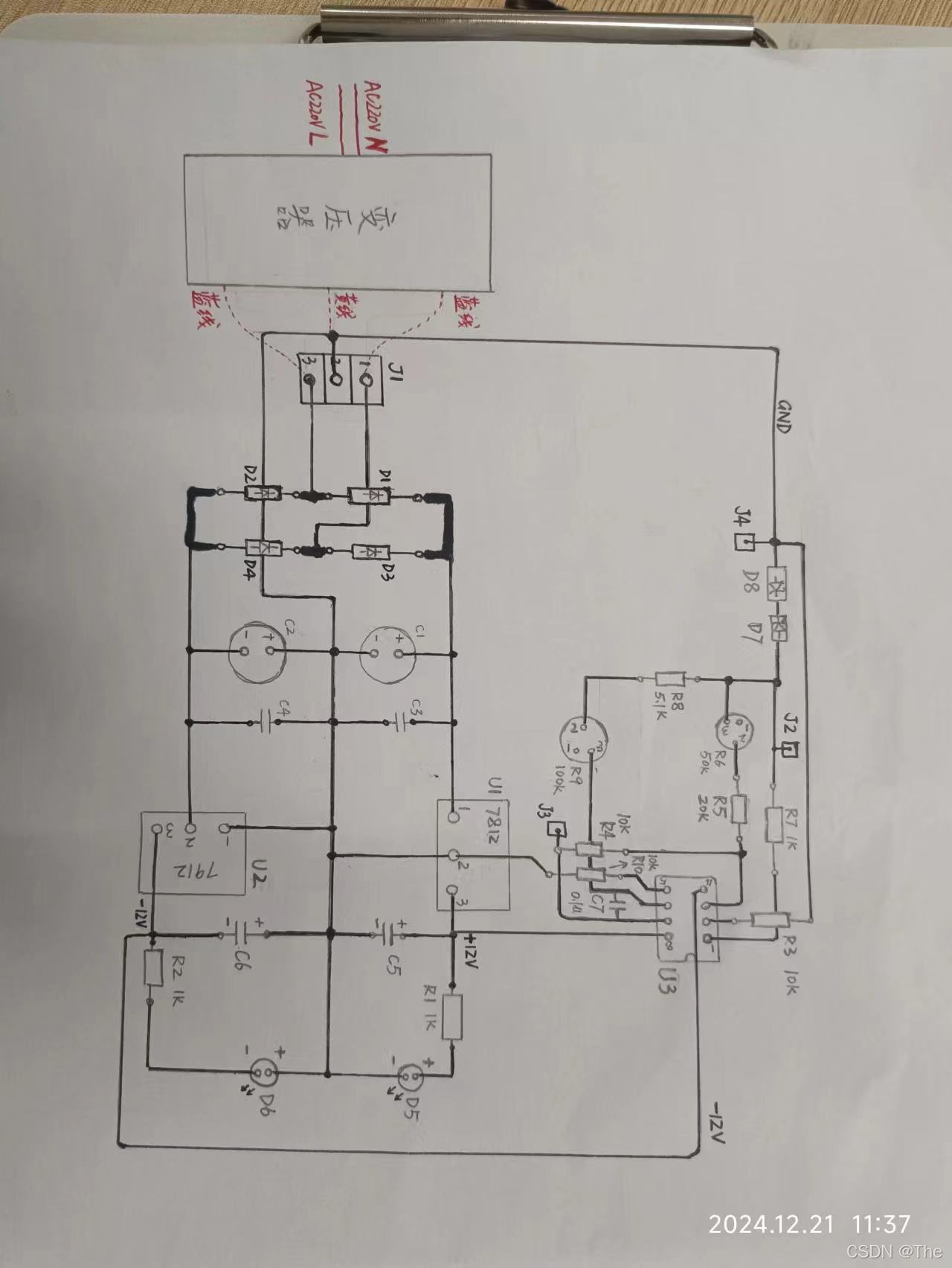

下图仅做参考！

3 制作与调试过程

3.1 制作过程

绘制好原理图和PCB图，带上打印的原理图和装配图和数字万用表，去实验室打两个孔以便安装变压器，接着对照pcb图安装器件。比对原理图安装元件并进行焊接工作。焊接完成后，对电路进行检查，查看是否存在漏焊或者短接等问题，注意留意元器件是否接反。

3.2 调试过程

短暂上电看指示灯是否亮起（先不要插NE5532运放芯片），若不亮，则检查线路是否有短路或者断路以及是否虚焊，二极管是否接反，再检查整流二极管是否装反，接着检查稳压芯片是否管脚正确。用万用表先检查芯片槽8脚和4脚对地电压是否为+12V和-12V。若检查上述无误后仍不亮，则测试电压，变压器正常工作时电压为交流15V左右，整理二极管输出电压为正负15~25V,芯片底座4、8脚对地电压为正负12V,若某处电压不正常，有需要检查管脚是否有问题（是否接错）或者器件是否已损坏。电压正常后插上运放芯片，用示波器观察能否出方波和三角波波形，且波形频率是否可调。调试过程中出现电压不正常、无波形等现象，仔细检查自己的原理图是否画正确，同时用数字万用表的蜂鸣器档检测电路走线是否出现未连通或短路等现象，可采用跳线、割线等方法处理。

4 电路测试

4.1 测试仪器与设备

1 .数字万用表

2.双踪示波器

4.2 性能指标测试

正电压：12.04V

负电压：-11.93V

方波幅值：10.4V

三角波幅值：1.78V

波形频率范围：71Hz~4.45KHz

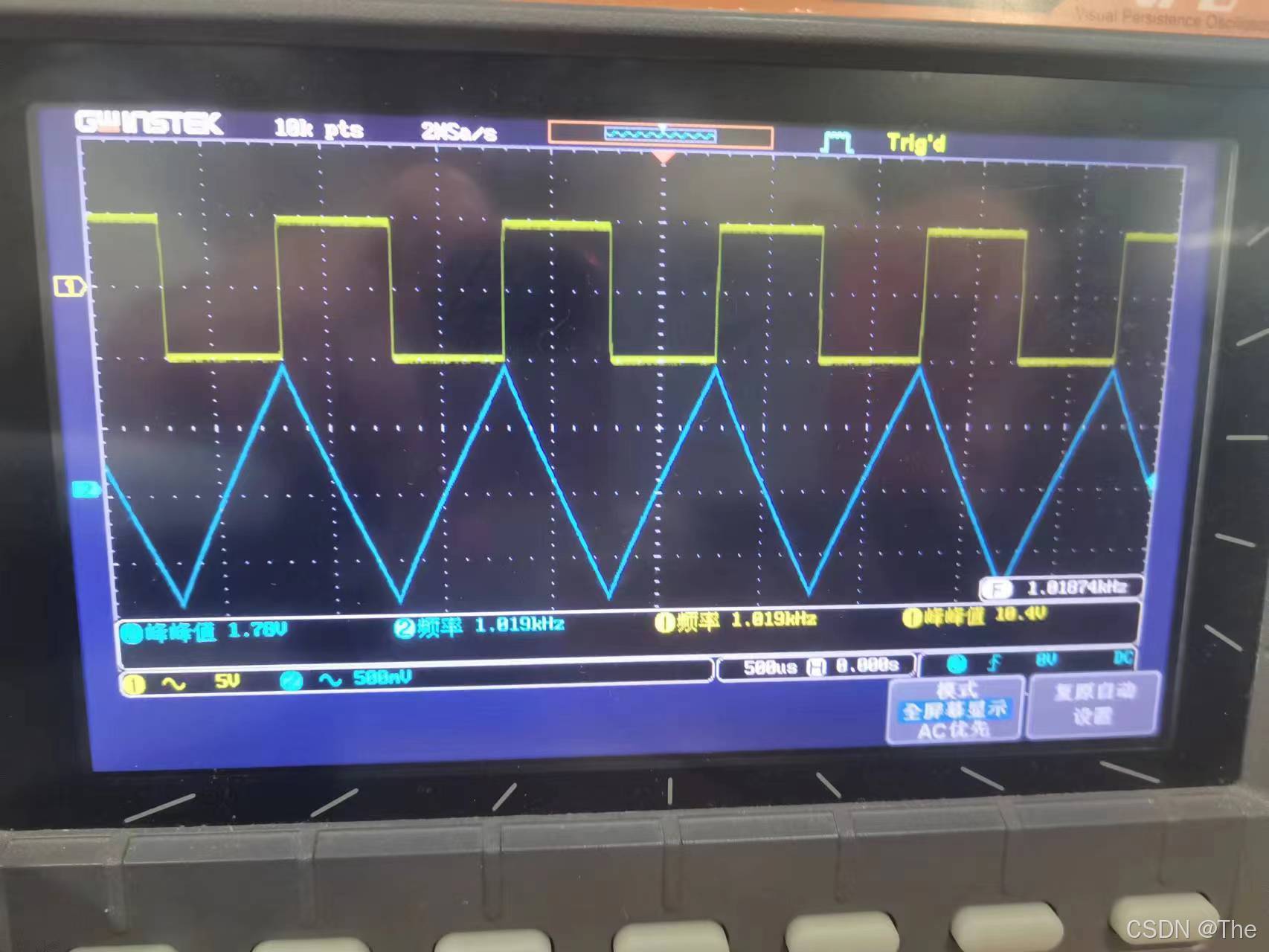

4.3 波形图：

二，成品附图

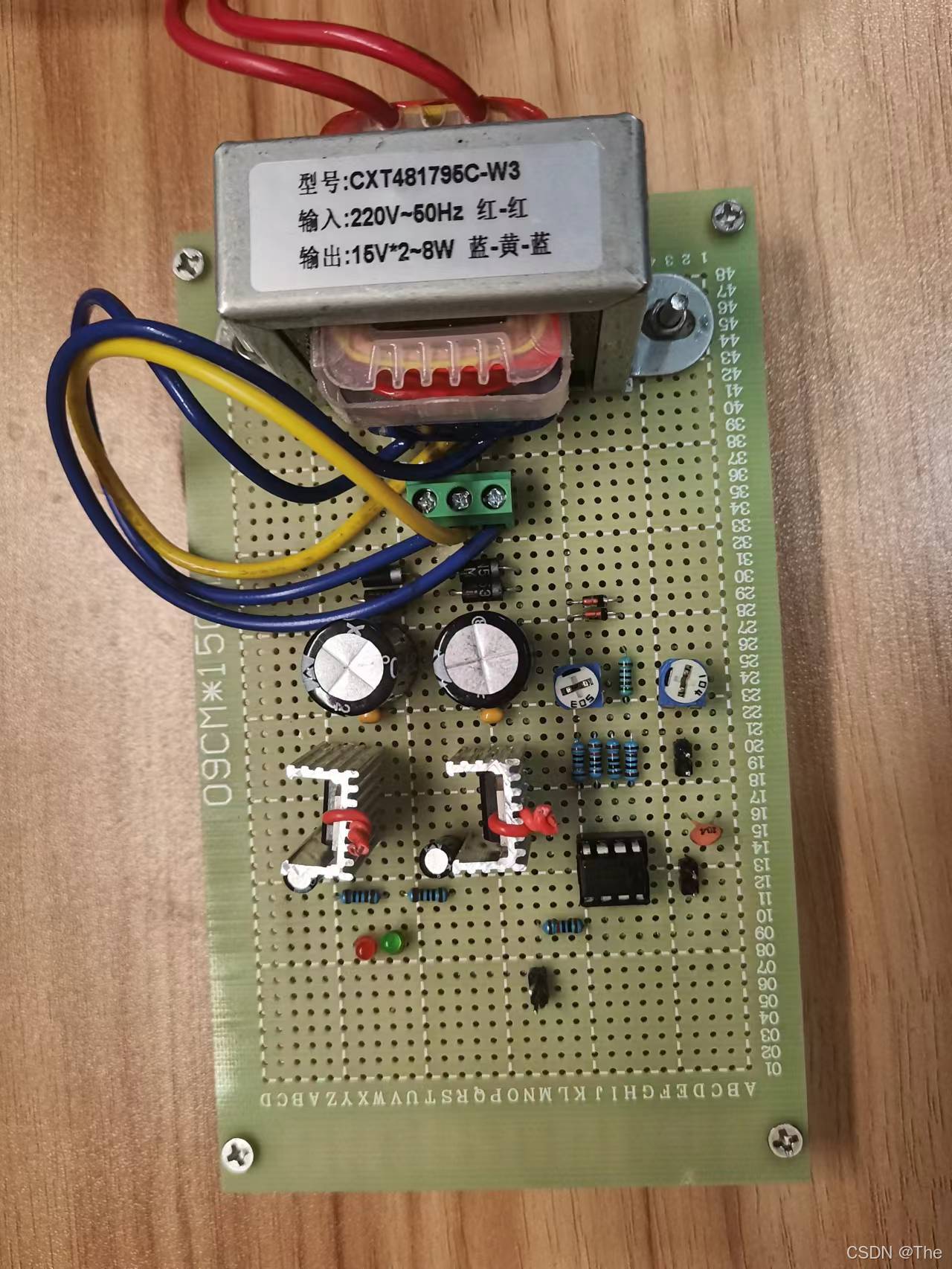

正面

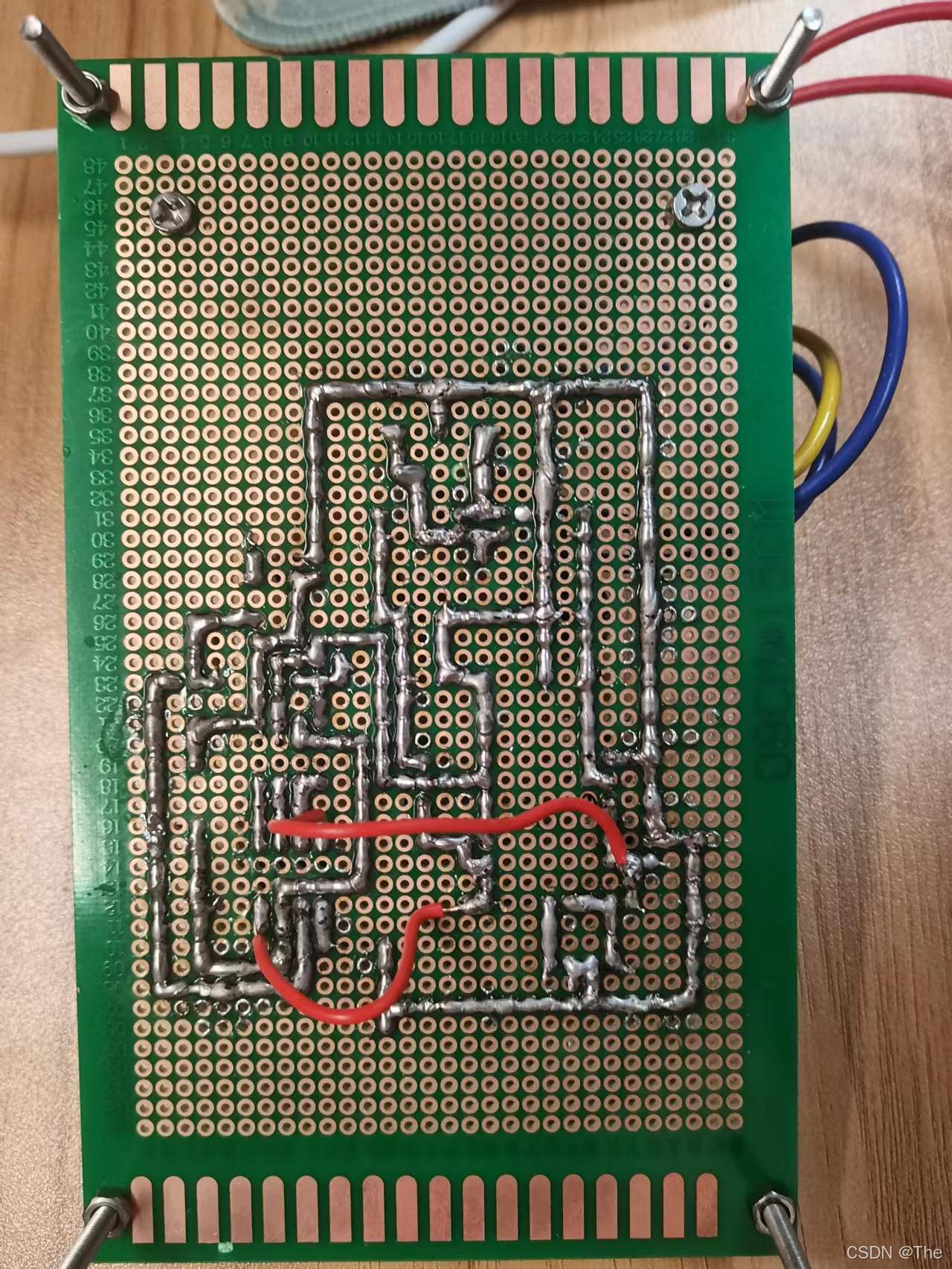

背面





三，总结

制作简易函数发生器的实训是一项实践性很强的活动，它不仅加深了我对函数理论知识的理解，还锻炼了我的动手能力和问题解决能力。通过这次实训，我学会了如何将抽象的数学函数转化为具体的电子信号，这个过程让我对信号与系统有了更直观的认识。在实际操作中，我遇到了一些挑战，比如参数调整和信号稳定性的问题，但通过不断尝和调整，我逐渐掌握了技巧，也学会了如何查阅资料和求助于同伴。这次实训让我意识到，理论知识与实践操作之间存在着密切的联系，只有将两者结合起来，才能真正掌握知识。总的来说，这是一次非常宝贵的学习经历，它不仅提升了我的专业技能，也增强了我的团队合作意识和自我学习的能力。（本篇内容仅供参考，如有不足请指正）
