1 整体设计

1.1 设计要求

利用所学的的数字逻辑电路的相关理论知识设计并制作一个彩灯控制电路。

1.2 设计任务

1. 设计脉冲产生电路，脉冲周期可以调整；

2. 设计移位寄存器电路，控制彩灯的移动和亮灭。

1.3 性能指标要求

1. 具有控制彩灯右移、左移、全亮及全灭等功能；

2. 彩灯移动至少有 4 种速度；

3. 可以实现循环左、右移；

4. 彩灯的布图形状随意。

2 整机实现的基本原理及框图

2.1基本原理

1.电路组成

该电路主要由时钟脉冲发生电路和流水灯显示电路两部分组成。

2.时钟脉冲发生电路

核心芯片：NE555芯片。

工作原理：NE555芯片通过外部电阻和电容构成多谐振荡器，产生稳定的时钟脉冲信号。其振荡周期公式为T=(R1+2R2)Cln2，通过调整电阻和电容的值可以改变脉冲频率，从而控制流水灯的闪烁速度。

3.流水灯显示电路

核心芯片：两个74LS194芯片。

工作原理：74LS194是一种双向移位寄存器，可以通过控制信号实现数据的左移或右移。两个74LS194芯片串联或并联，可以扩展控制更多LED灯。时钟脉冲信号输入到74LS194的时钟端，驱动寄存器内的数据位逐位移动。LED灯连接在74LS194的输出端，随着数据位的移动依次点亮或熄灭，形成流水灯效果。

4.控制功能

方向控制：通过控制信号S0和S1的电平状态，可以决定74LS194是左移还是右移，从而实现流水灯的双向流动。速度控制：通过调整NE555振荡器中的电阻和电容，改变时钟脉冲的频率，从而控制流水灯的闪烁速度。还可以通过预置信号将74LS194的寄存器内容设置为特定值，实现流水灯的特殊显示模式。

5.总体工作过程

当电源接通后，NE555产生的时钟脉冲信号输入到74LS194的时钟端。74LS194根据控制信号S0和S1的状态，将数据位逐位左移或右移。LED灯随着数据位的移动依次点亮或熄灭，形成流水灯效果。

2.2 总体框图

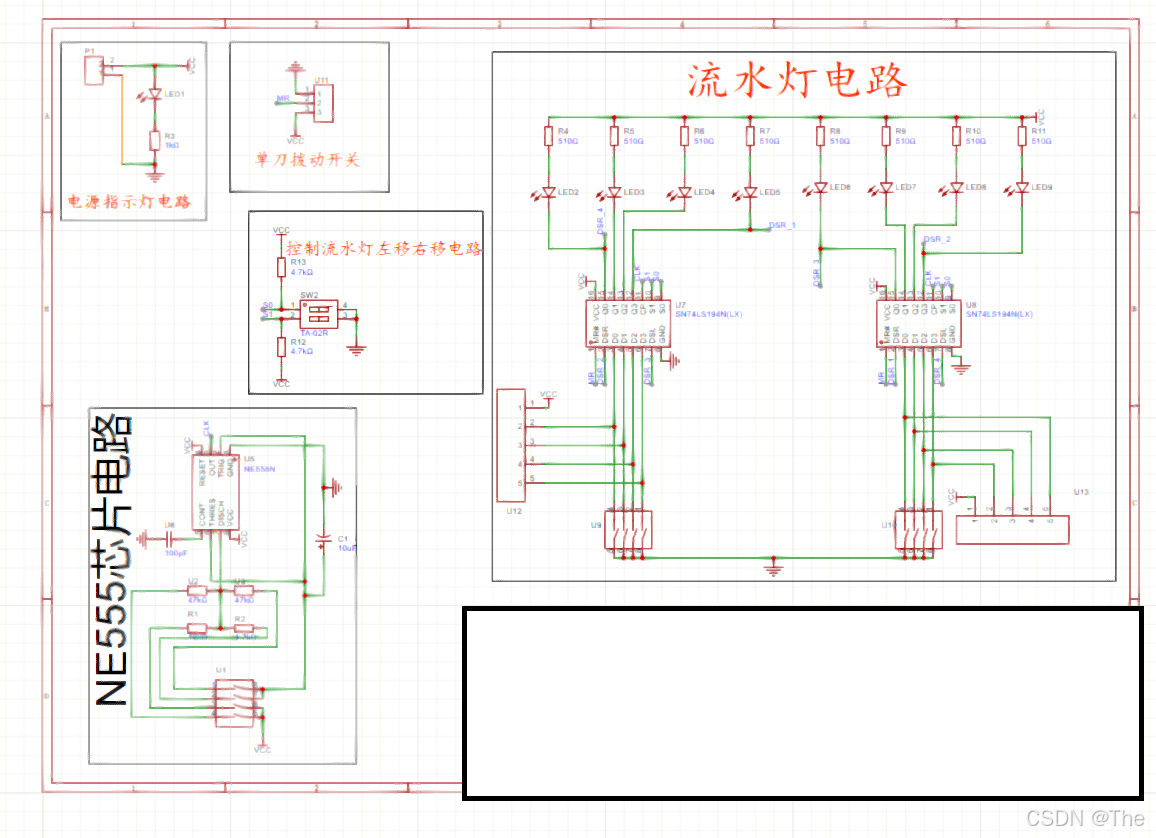

原理图

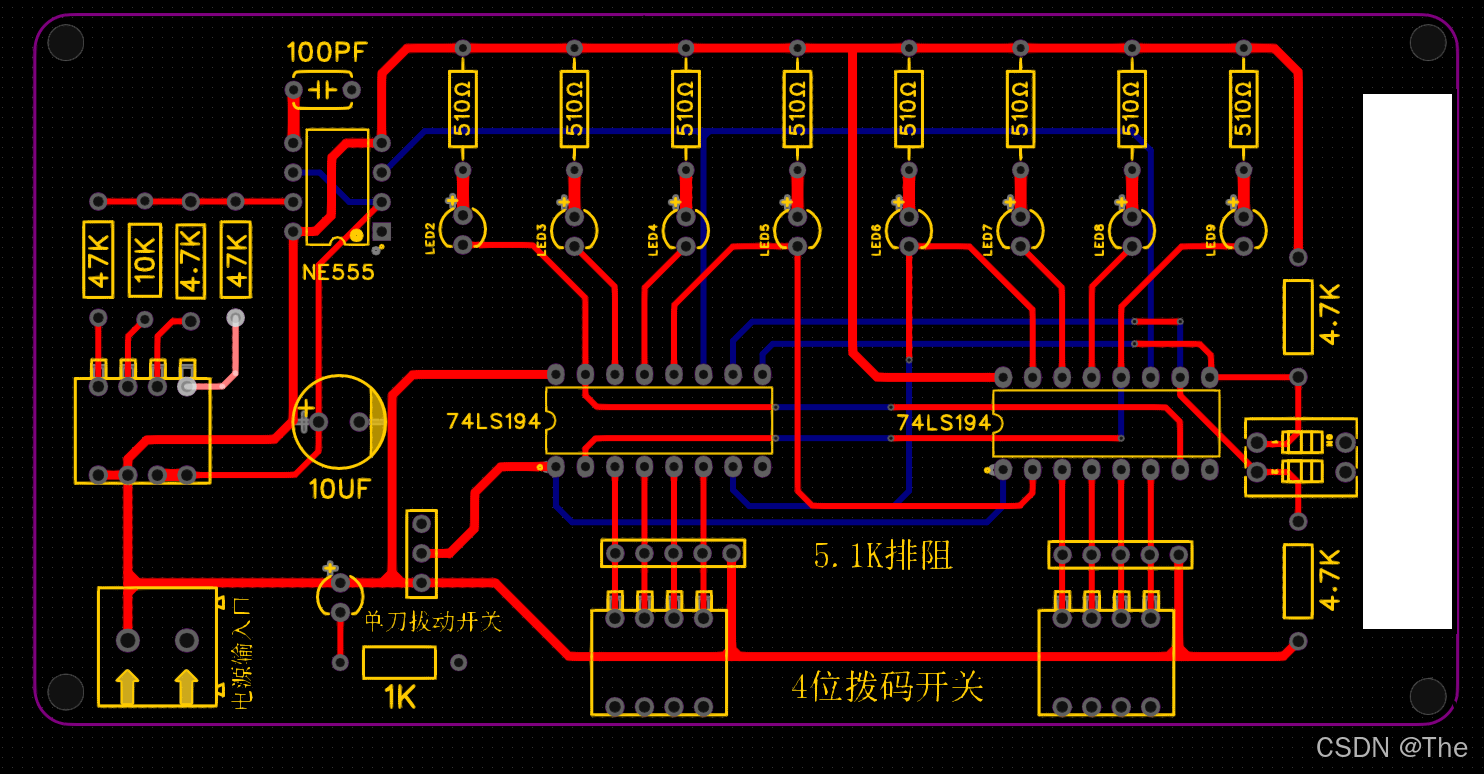

pcb图

3 各功能电路实现原理及电路设计

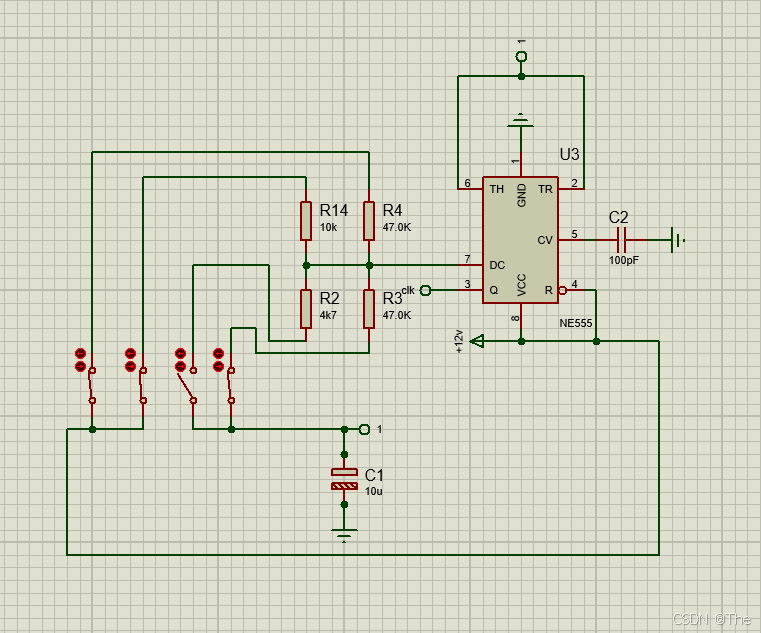

3.1NE555芯片电路

在这个由NE555芯片、4个电阻、1个开关和两个电容构成的电路中：

NE555芯片：NE555是一款非常经典的集成电路，广泛应用于定时器、振荡器和脉冲发生器等电路中。它的内部结构包括两个比较器、一个RS触发器、一个放电晶体管和一个输出驱动器。在本次电路中，它起到了至关重要的作用。

首先，提供时钟脉冲。NE555产生的方波脉冲信号被输入到74LS194的时钟端（CLK）。每个脉冲的上升沿或下降沿都会触发74LS194内部寄存器的数据位移动，从而实现LED灯的逐位点亮或熄灭。

其次，控制流水灯的闪烁速度。通过调整NE555电路中的电阻的值，可以改变脉冲的频率。脉冲频率越高，流水灯的闪烁速度越快；脉冲频率越低，流水灯的闪烁速度越慢。这种设计使得流水灯的速度可以通过外部元件轻松调节。

最后，简化电路设计。使用NE555作为时钟源，避免了复杂的晶体振荡器或外部时钟模块的使用。NE555的电路简单、成本低，且易于调试，非常适合用于本次数电实训电路的定时和脉冲生成任务。

电阻：通过控制电容的充放电时间，调节脉冲频率和占空比。

电容：与电阻配合，实现充放电过程，决定脉冲的频率和占空比。

开关：用于调节电阻的连接方式，从而改变频率、占空比或切换工作模式。

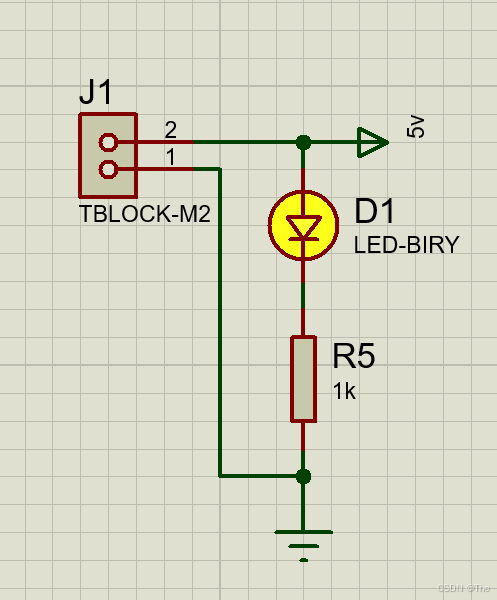

3.2 电源指示灯电路

电源指示灯电路相对简单，有一位接线端子，一个LED灯以及一个1K电阻构成电路板电源主要是通过接线端子向外连接5V直流电为电路板供电，LED灯作为该源的输入指示灯，有电源输入则亮，没有则灭。

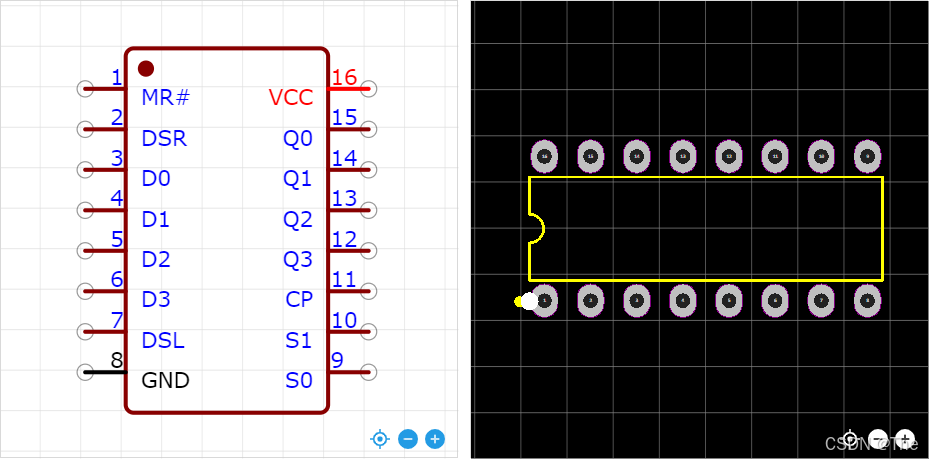

3.3 74LS194 芯片

74LS194是一个双向移位寄存集成电路，是双向移位寄存器，它的内部由SR锁存器及门电路组成。16脚以及8脚分别为正及负电源接脚，可在4.75-5.25V范围内工作。11是时钟脉冲输入端，每当输入由低电位（约0V）转高电位时令输出端依次序轮流输出高电位。11端是输入时钟脉冲控制端，一般接低电位，若接高电位会使11端暂停作用。1端是置零端，一般接高电位，若接低电位则是输出置零，2脚和7脚分别为右移输入和左移输入，9脚和10脚可改变移位寄存器的工作状态。MR引脚接到单刀拨动开关的第二脚，第一脚和第三脚分别接的VCC和GND，当开关拨动到VCC时，MR引脚处于高电平状态，8个LED灯处于全亮状态。当开关拨动到GND时，MR引脚处于低电平状态（接地），8个LED灯熄灭。实现了全灭和全亮的功能。S0,S1是控制流水灯左移右移，当S0处于低电平，S1处于高电平时，流水灯往左移。当S0处于高电平，S1处于低电平时，流水灯往右移，实现了流水灯左移右移的功能。

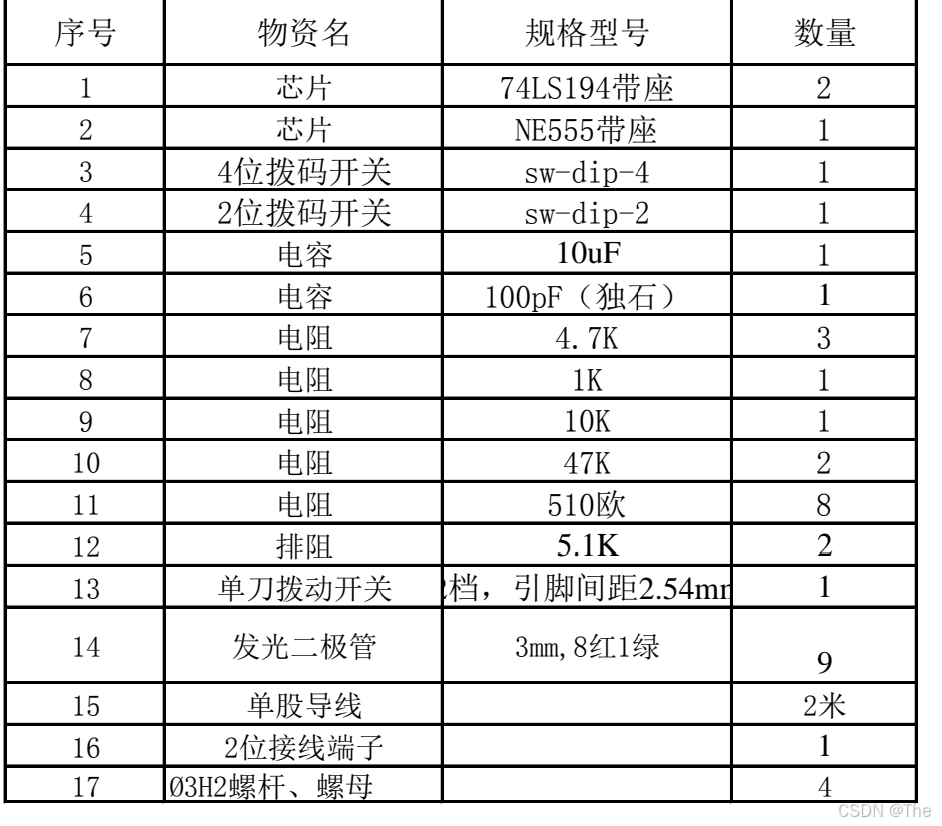

4 制作与仿真调试过程

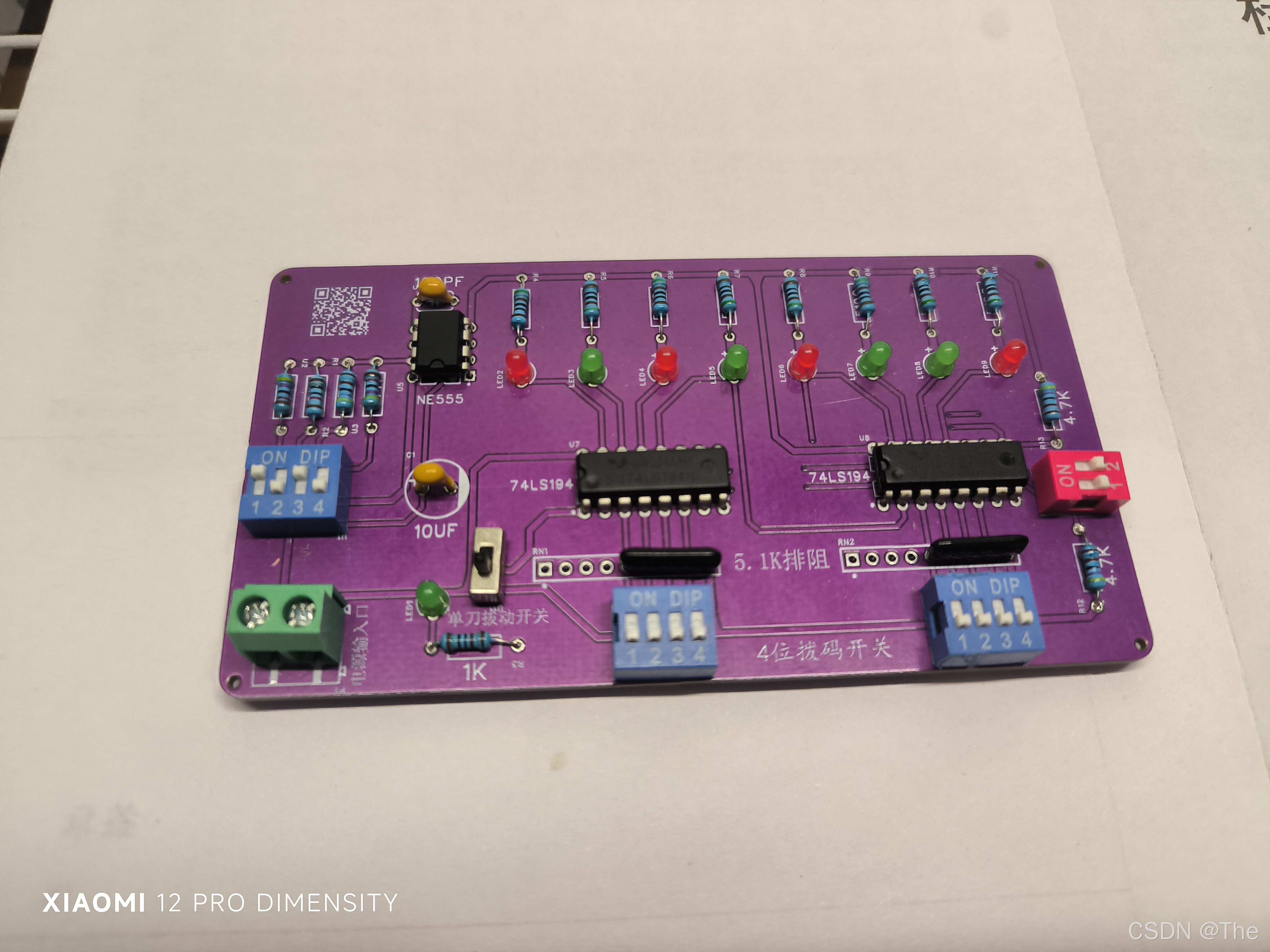

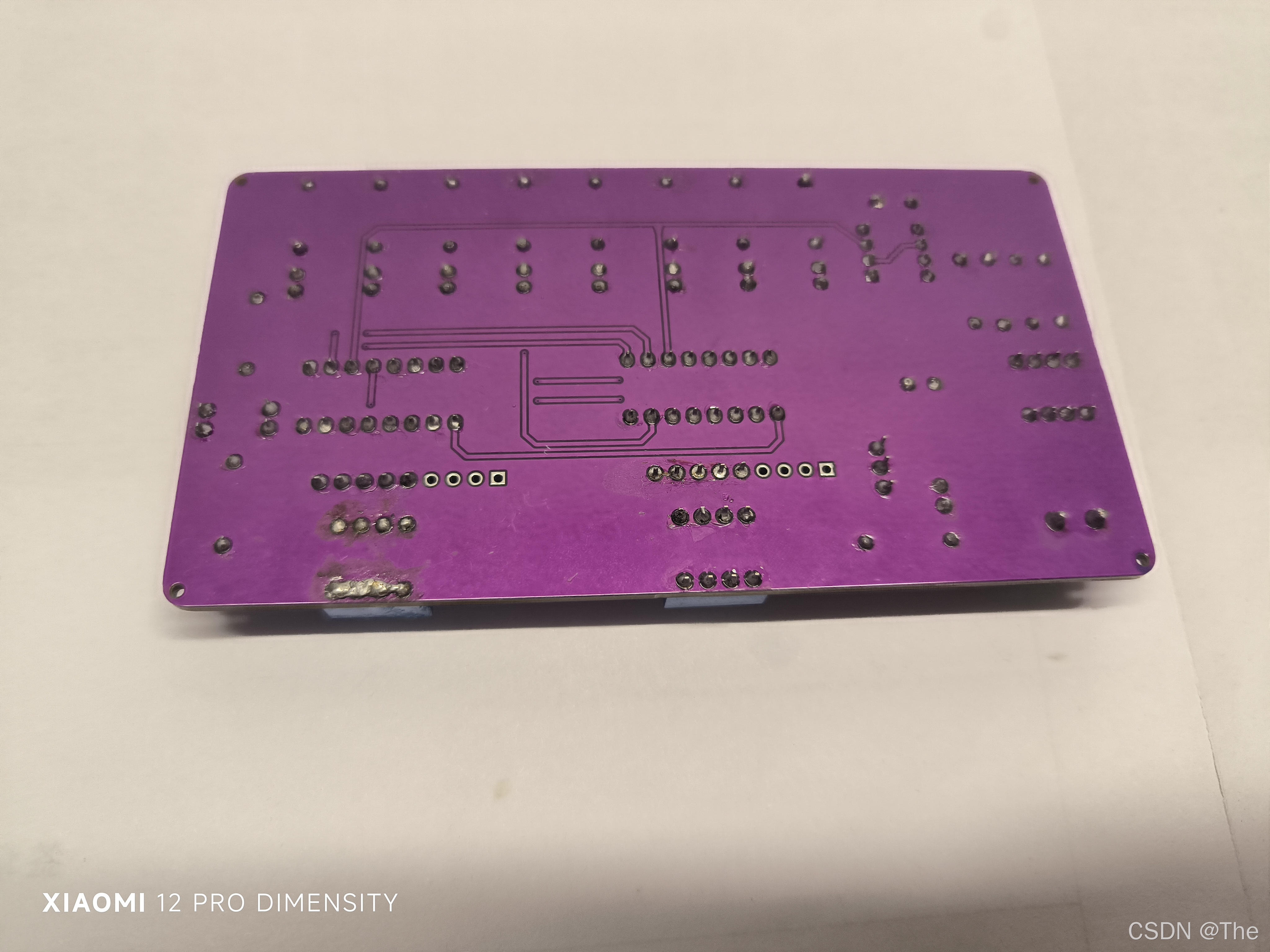

制作过程：打开嘉立创eda软件，按照发给的原理图进行绘制，确认好原理图绘制完成且没有报错之后，导入pcb，调整器件排放位置，然后进行走线，这里我向两位指导老师询问过，整个电路的电流不会超过0.1安，但为了保险起见，VCC电源线我采用30mil的线宽进行走线，其它线则用20mil的线宽进行走线。这样就可以保证电流足够通过，而不会烧坏器件和短路。

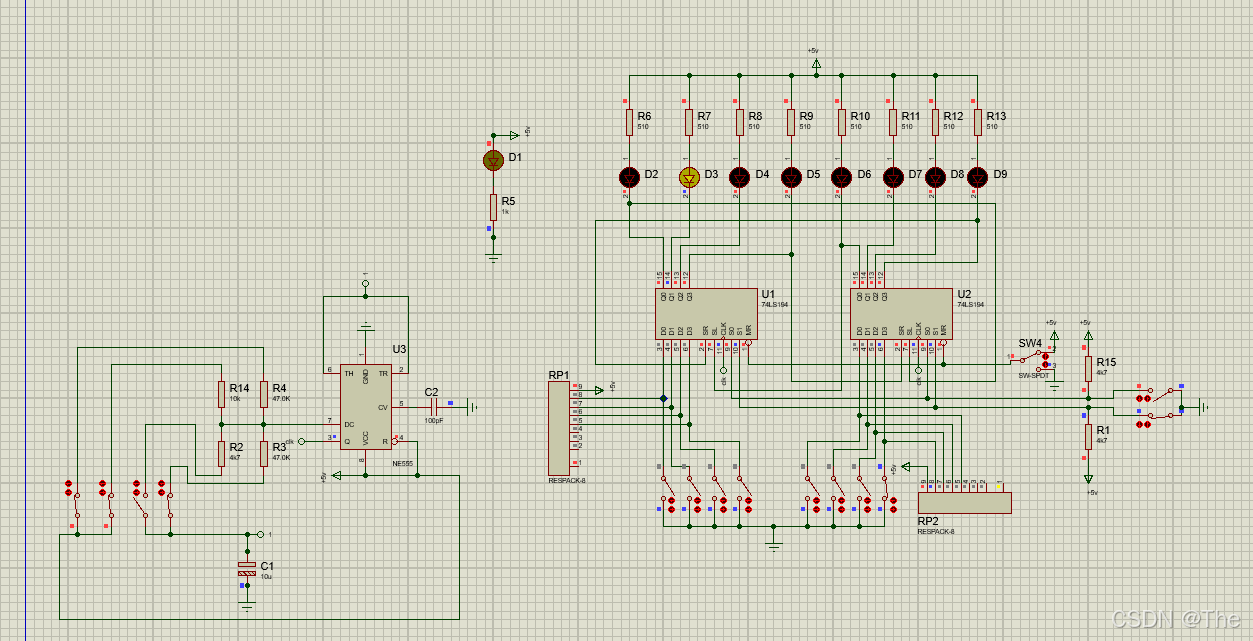

仿真：在本次实训中，我是用proteus软件去进行电路仿真与调试。

调试过程：

准备工作
检查元器件：使用万用表检测电阻的阻值是否符合要求。检测电容是否有短路或断路。查开关是否正常工作。检查NE555芯片是否完好，可以通过简单的测试电路判断其是否输出预期波形。
清理工作区：确保电路板和工作台干净整洁，避免因灰尘或杂物导致短路。
检查电路连接：按照电路原理图，检查所有元件的连接是否正确，包括电阻、电容、开关和NE555芯片的引脚。确保电源线、地线和信号线连接无误。
电源测试
不插芯片测试：断开电源，将NE555芯片从插座中取出。接通电源，用万用表测量NE555芯片的电源引脚（1脚和8脚）之间的电压，确保电源正常。如果电压正常，说明供电电路没有问题。插上芯片测试：断开电源，将NE555芯片插入插座。接通电源，使用示波器或万用表测量NE555芯片的输出引脚（3脚）是否有方波输出。如果没有输出，检查芯片是否插反、引脚是否虚焊。
参数调试频率调节：使用示波器观察NE555输出端（3脚）的波形。调整电阻的值，观察波形频率的变化。
功能测试开关功能测试：按下不同的开关，观察电路输出频率的变化。如果开关用于切换不同的频率模式，确保每个模式的频率符合设计要求。
测试74LS194的功能。将74LS194的S0和S1设置为右移模式（S0=0，S1=1），并观察LED灯是否按预期顺序点亮。如果需要双向流水效果，切换S0和S1的电平，测试左移模式（S0=1，S1=0）。确保74LS194的清零端（MR）连接到适当的低电平信号，以便在需要时清零寄存器。
调试流水灯效果。使用单片74LS194测试基本的4位流水效果，确保LED灯逐个点亮。将两个74LS194级联，将第一个芯片的输出（Q3）连接到第二个芯片的输入（SL或SR），实现8位流水效果。调整NE555的时钟频率，观察LED流水灯的速度变化，确保速度符合预期。
故障排查。如果LED灯不亮，检查限流电阻是否正确连接，以及LED的极性是否正确。如果流水效果异常，检查74LS194的控制信号（S0、S1）是否正确，以及级联连接是否正确。如果时钟信号不稳定，检查NE555电路中的电阻和电容是否匹配。

5 电路测试

基于NE555芯片和两个74LS194芯片的LED流水灯电路的测试过程可以按照以下步骤进行：

测试前的准备工作
检查电路连接：确保所有元件的引脚连接正确，包括NE555的时钟输出引脚（3脚）连接到74LS194的时钟输入端（CP）。检查74LS194的控制信号（S0、S1）是否正确连接，以设置移位方向。确保LED灯的正负极连接正确，且通过限流电阻连接到74LS194的输出端（Q0-Q3）。
检查元件质量：使用万用表检查电阻、电容的阻值和容量是否符合要求。检查LED灯是否正常工作，可以通过简单的电路测试。
检查电源：确保电源电压稳定，使用示波器检查电源是否有纹波。
测试NE555时钟信号测量时钟信号：使用示波器观察NE555输出端（3脚）的波形，确保产生稳定的方波信号。
测试74LS194的功能单片74LS194测试：将74LS194的清零端（MR）置为低电平，确保寄存器清零。设置S0和S1为右移模式（S0=0，S1=1），观察LED灯是否按预期顺序点亮。切换S0和S1为左移模式（S0=1，S1=0），测试左移功能。
级联测试：将两个74LS194级联，将第一个芯片的输出（Q3）连接到第二个芯片的输入（SL或SR）。
观察8位流水灯效果是否正常。
测试LED流水灯效果。观察流水效果：确保LED灯按预期顺序逐个点亮，形成流水效果。调整NE555的时钟频率，观察流水灯的速度变化。
稳定性测试：让电路连续运行一段时间，观察是否存在不稳定现象，例如某些LED提前熄灭或不亮。
电流和电压检测：使用万用表测量LED和限流电阻的电流和电压，确保在安全范围内。
故障排查信号完整性检查：

使用示波器检查74LS194的输出信号，确保信号波形完整。

分段测试：将电路分段测试，例如单独测试NE555和单片74LS194。

元件替换：如果怀疑某个元件损坏，可以逐步更换。

电源管理：确保电源供应稳定，必要时增加滤波电容。
