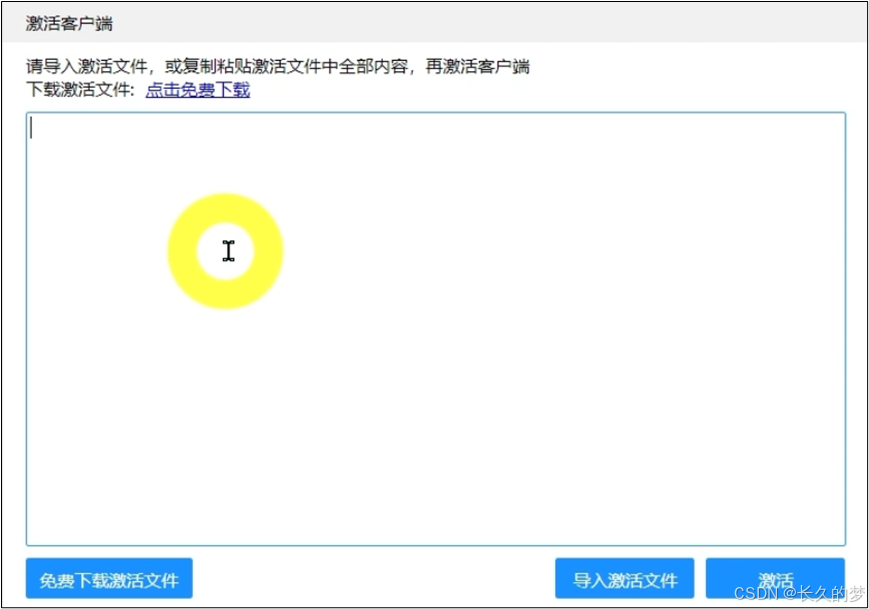

(1)打开嘉立创EDA专业版，未激活状态下软件会显示如下图所示的窗口，此时点击“免费下载激活文件”按钮。

(2)此时，嘉立创EDA专业版将自动启动系统默认的浏览器。接下来，您只需点击“一键复制”按钮，即可将激活码复制到剪贴板中。

(3)回到嘉立创EDA专业版，将赋值好的激活码直接粘贴到屏幕中间的输入框里，然后点击激活按钮。此时嘉立创EDA专业版会重启。

(4)如果你看到了如下图所示的软件页面，则说明嘉立创EDA专业版已经安装成功。

​​​​​​​5.6软件基本功能

5.6.1菜单栏

(1）文件

(2)视图

(3)下单

(4)​​​​​​​设置

(5)帮助

​​​​​​​(6)不同的工作模式下，菜单栏的内容会有所不同

(1)​​​​​​​首页菜单栏：

(2)​​​​​​​原理图模式下的菜单栏：

(3)​​​​​​​PCB模式下的菜单栏：

​​​​​​​5.6.2工具栏

​​​​​​​(1)首页时的工具栏：

(2）​​​​​​​原理图编辑模式下的工具栏：

(3)​​​​​​​PCB编辑模式下的工具栏：

5.6.3​​​​​​​软件的运行模式与存放路径

5.6.3.1软件的运行模式

(1)​​​​​​​全在线模式：

(2)​​​​​​​半离线模式：

(3)​​​​​​​全离线模式：

​​​​​​​5.6.3.2库路径和工程路径

(1)库路径是用来存放自定义的电子元件信息的：

(2)工程路径：

(3)只有半离线和全离线模式才需要设置路径

​​​​​​​5.7建议的自动保存与自动备份设置

(1)​​​​​​​在菜单栏中找到【设置】- 【保存】

(2)​​​​​​​自动保存和自动备份的区别

(1)自动保存：

(2)自动备份：

---

5.初步认识嘉立创EDA

5.1简单了解嘉立创EDA的各个版本

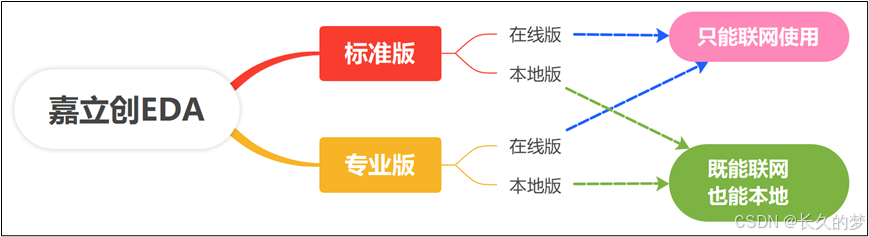

嘉立创EDA主要由标准版和专业版两个版本，每个版本下都有在线版和本地版

5.1.1标准版和专业版的区别：

标准版提供了更精简的功能和轻便的软件体验，而专业版则提供了更全面和强大的功能。鉴于我们当前的学习需求，建议选择专业版。原因有二：首先，嘉立创EDA易于上手，使用专业版不会遇到太大的困难；其次，专业版是免费的，而且嘉立创的开发团队目前主要集中在专业版的开发上。

5.1.2在线版和本地版的区别：

在线版与本地版的主要区别在于使用方式。在线版允许用户通过浏览器直接访问和使用，但几乎所有操作都需要依赖网络连接，通常不推荐使用在线版。然而，它在团队协作方面提供了极大的便利。相比之下，本地版虽然在团队协作上稍显不便，但它对网络的依赖程度较低，并且能更快捷地操作，同时充分利用电脑的性能。

5.2下载并安装嘉立创EDA专业版

5.2.1下载方法

(1)直接在搜索引擎搜索“嘉立创EDA”或者访问网址

国产嘉立创EDA - 一个用心为中国人定制的电路板开发平台 国产嘉立创EDA - 基于浏览器的免费电路板设计软件:在线绘制原理图、仿真、PCB制作，简单易用，功能强大，专为中国人设计。https://lceda.cn/https://lceda.cn/https://lceda.cn/https://lceda.cn/https://lceda.cn/https://lceda.cn/https://lceda.cn/https://lceda.cn/https://lceda.cn/ 然后点击“立即下载”按钮跳转到下载页面。

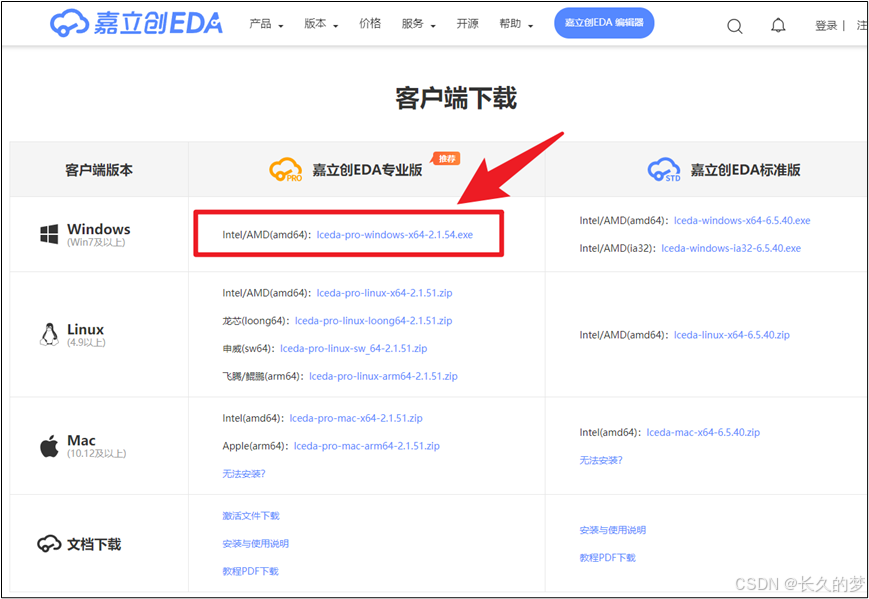

(2)请根据您的电脑配置和操作系统选择适合的版本进行下载。如果您的电脑采用的是amd64架构，并且操作系统为Windows，那么您应当下载下图红框标注的版本。

5.2.2软件的安装（windows为例）

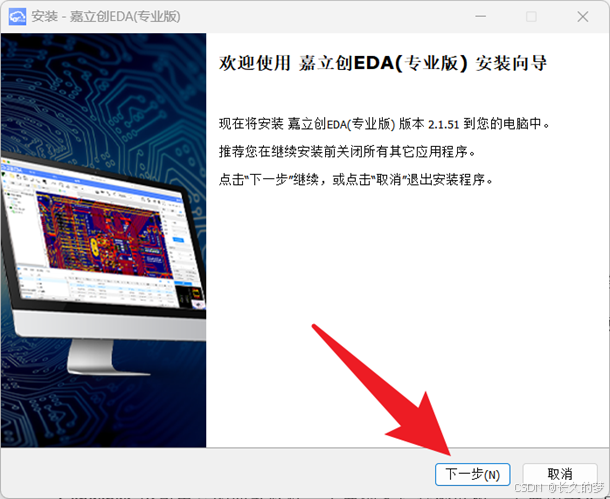

(1)双击下面已经下载好的安装程序。

(2)点击下一步。

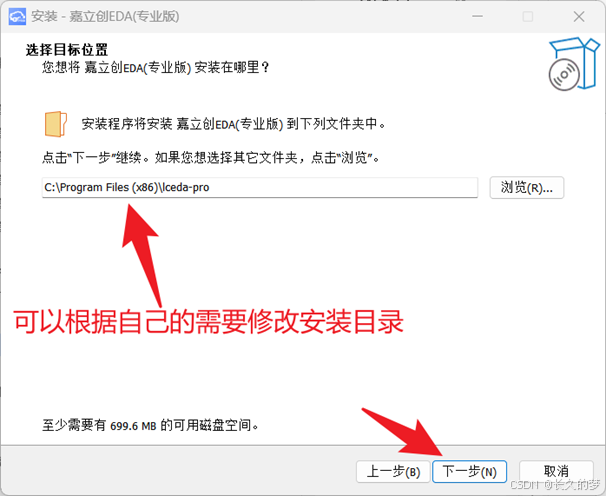

(3)软件默认会安装到C盘，同学可以根据自己的需要修改安装目录。

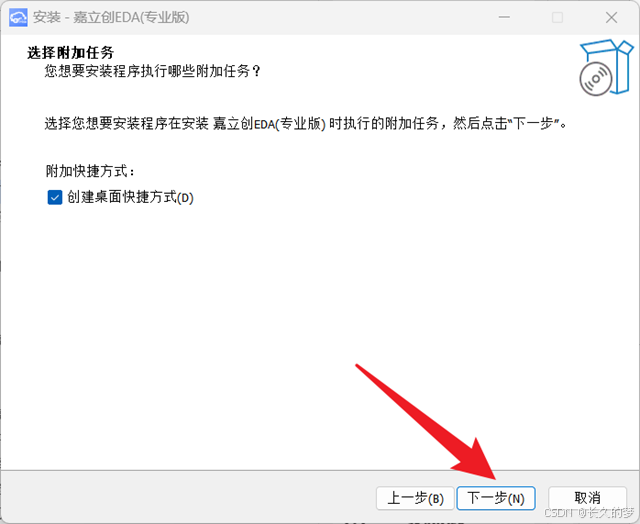

(4)接着点击下一步

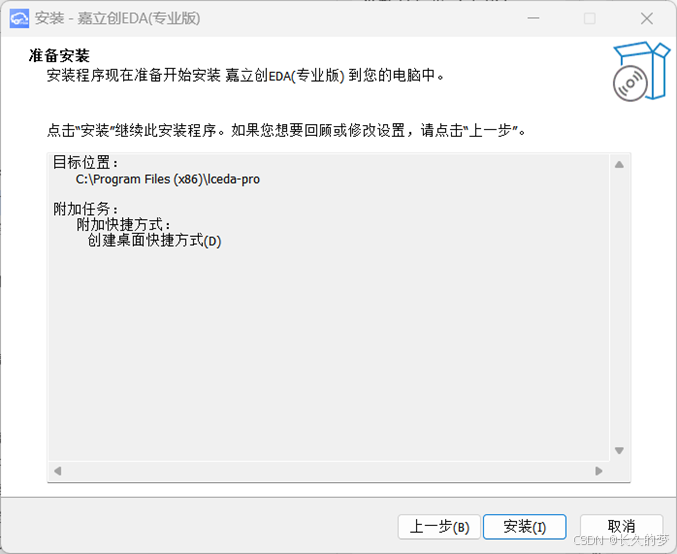

(5)点击安装

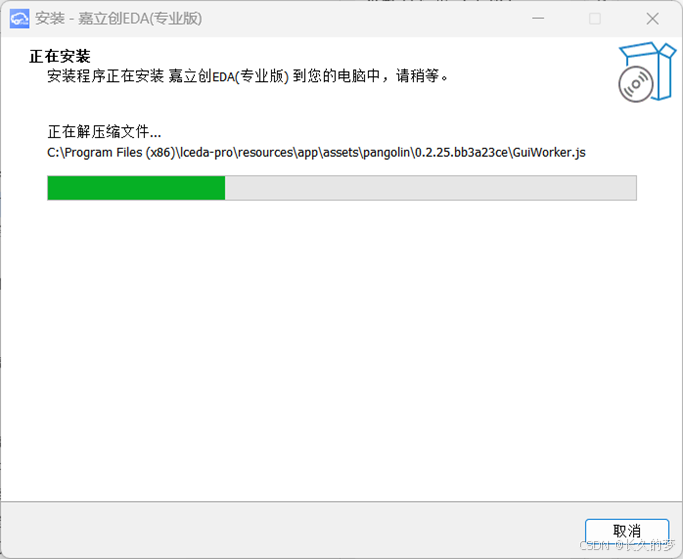

(6)冲杯咖啡等待安装完成。

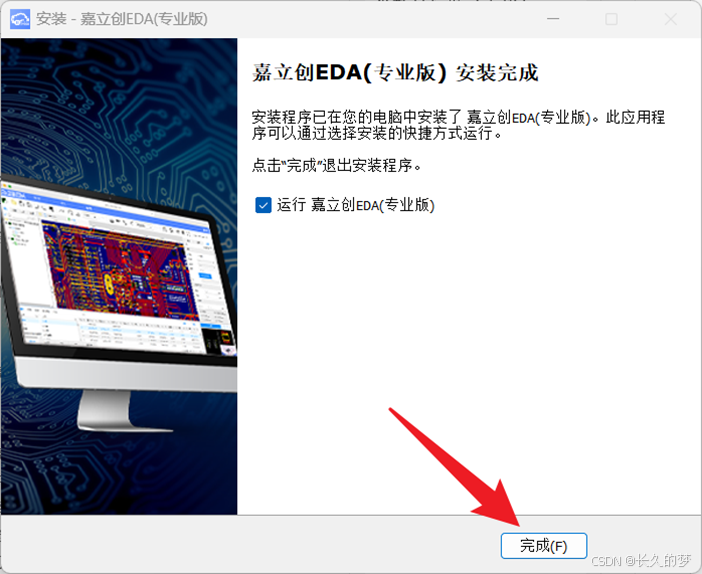

(7)如果勾选了“运行 嘉立创EDA（专业版）”那么在点击“完成”按钮后，就会自动打开软件。

​​​​​​​5.3首次打开软件的提示框

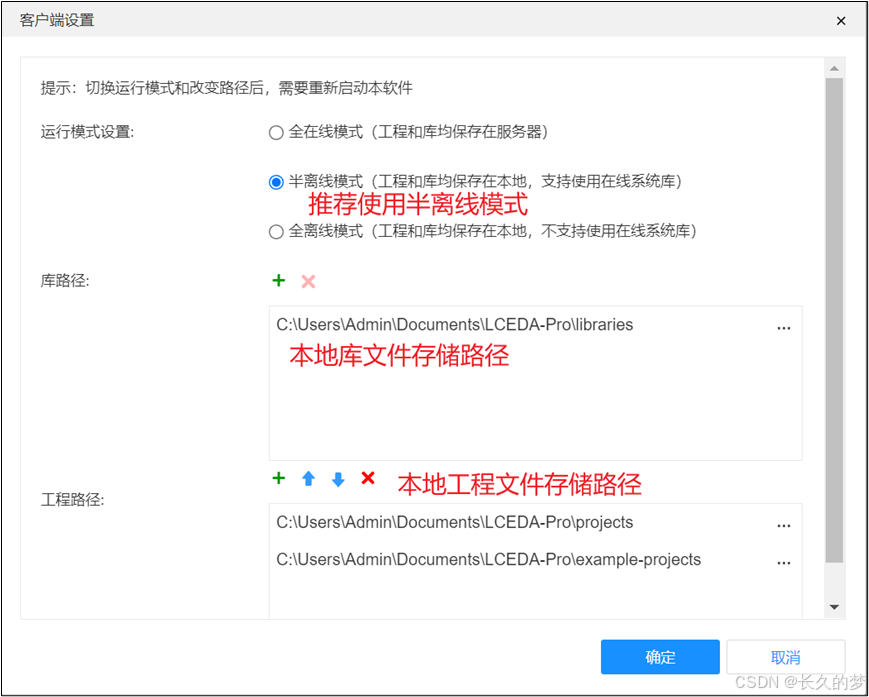

当您首次启动嘉立创EDA专业版时，可能会遇到如下所示的提示对话框。初始时，您可以按照图示进行设置尝试。对于“简易库路径”和“工程路径”，建议保留默认设置。目前这些配置项并不关键，您可以在后续的使用过程中随时调整它们。

5.4​​​​​​​激活提示窗口

启动嘉立创EDA专业版后，您将看到一个激活提示按钮。在这一步，我们不会立即在软件中进行任何操作，而是先暂时搁置，继续完成接下来章节中的嘉立创账户注册。

5.5​​​​​​​注册并激活

要使用专业版，您需要访问嘉立创EDA官方网站进行注册，并领取一个激活码。请放心，整个注册和激活过程是完全免费的。

5.5.1​​​​​​​账号注册和完善信息

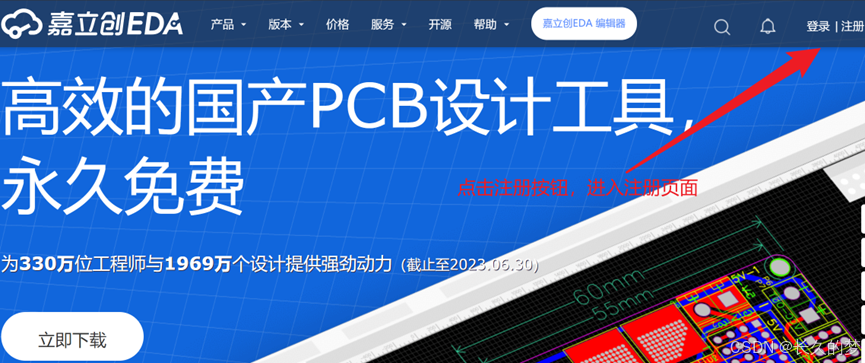

(1）可以通过网址访问嘉立创EDA官网进行注册。打开官网后，点击右上角的“注册”按钮

国产嘉立创EDA - 一个用心为中国人定制的电路板开发平台 国产嘉立创EDA - 基于浏览器的免费电路板设计软件:在线绘制原理图、仿真、PCB制作，简单易用，功能强大，专为中国人设计。https://lceda.cnhttps://lceda.cnhttps://lceda.cnhttps://lceda.cnhttps://lceda.cnhttps://lceda.cnhttps://lceda.cnhttps://lceda.cnhttps://lceda.cn

(2)微信扫码注册（注意，扫自己浏览器里的二维码，不是扫下图的码）。

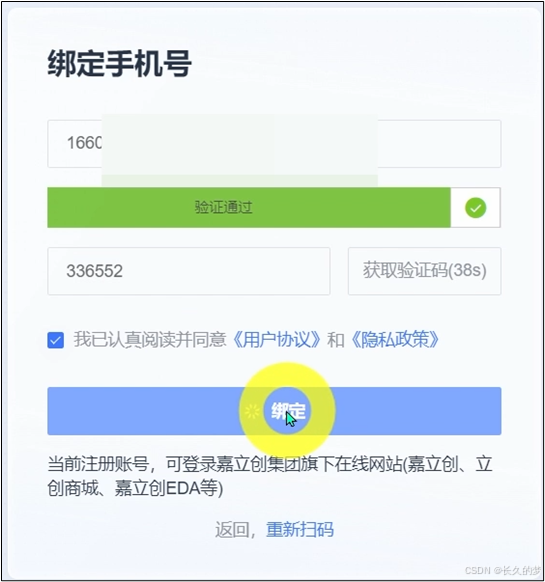

(3)绑定手机号。
