电路原理-正弦稳态分析复习

---

正弦稳态分析（SSS）常用相量法（Phaser）。分为两大部分，一为相量图，二为相量域里的代数分析。

---

相量图  三角法常常更直观，我们关注相量的方向而非长度。同频正弦相量就可作图，以逆时针为正，选择一个参考方向水平向右放置。

L电流落后电压90，C电压落后电流90。

---

相量域里的代数分析

Um·sin(ωt+ψ)与U∠ψ一一对应，Um是U的√2倍。见到cos要先转化为sin。

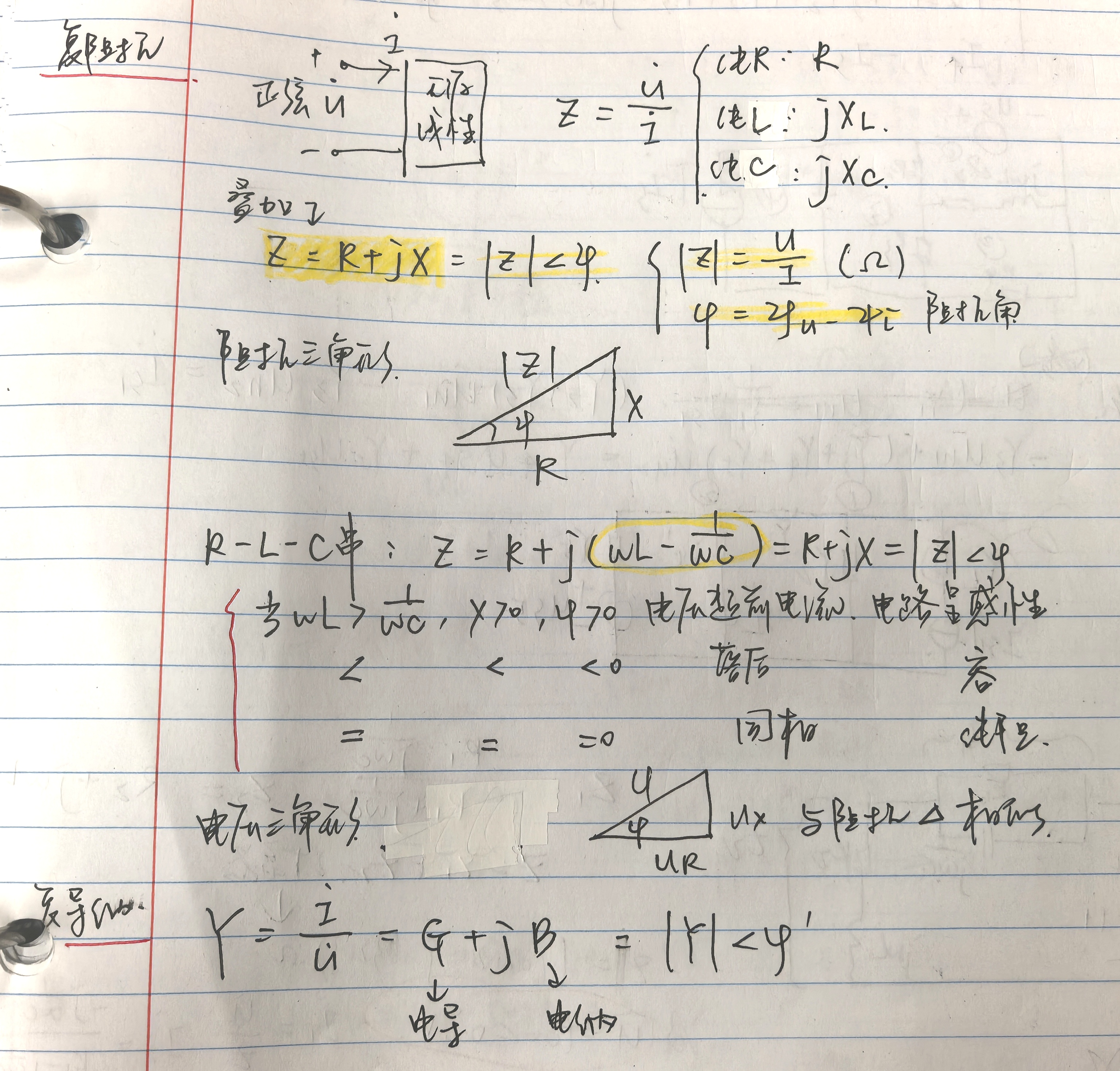

引入复阻抗Z＝R+jX和复导纳Y＝G+jB，计算规律类似于纯电阻电路里的R和G。

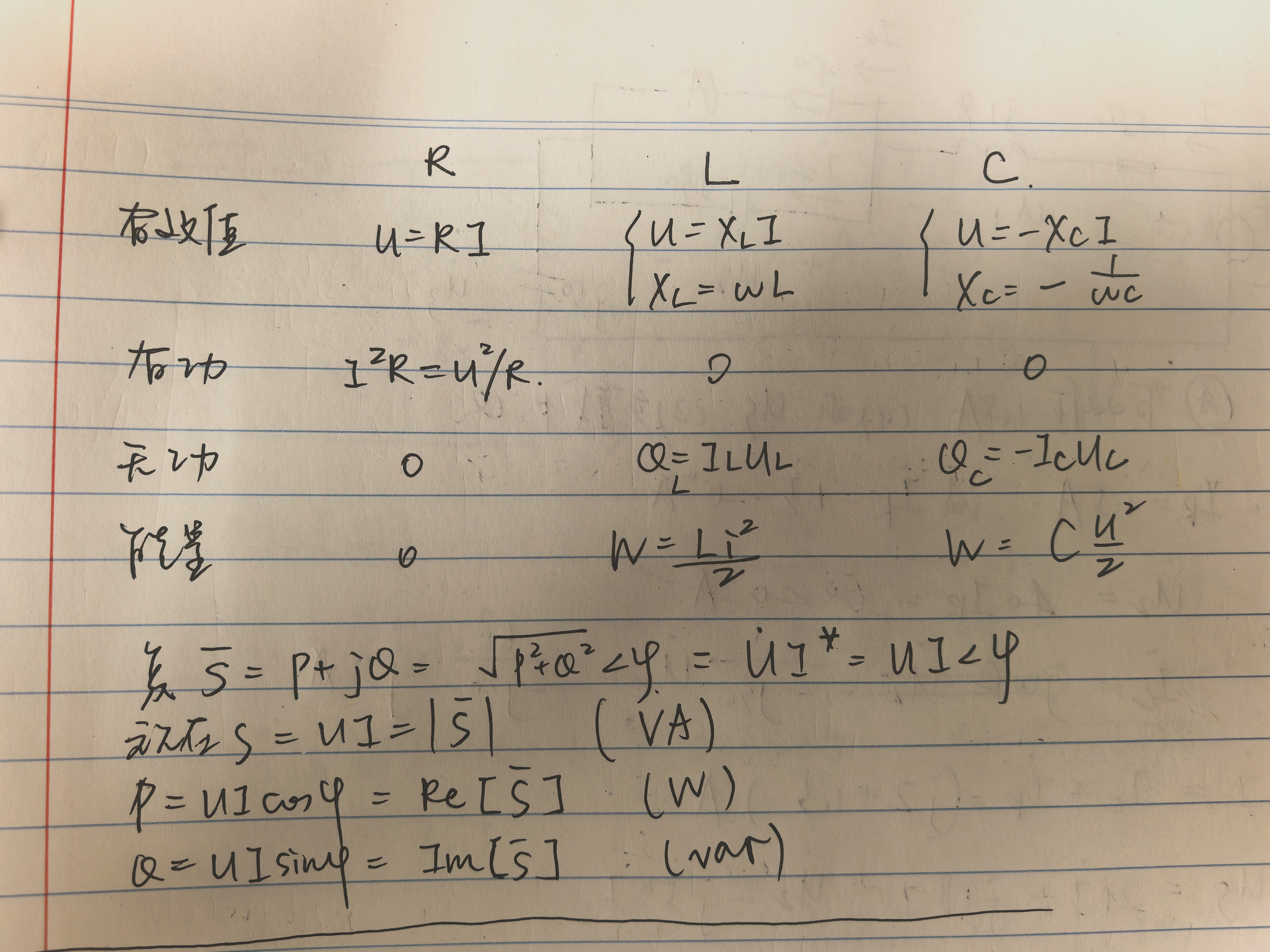

注意计算无功时，因为Xc是负数，所以无功也是负数。

相量域中也有二端口参数、节点电压法和回路电流法。回忆纯电阻电路中，

和电流源串联的R，和电压源并联的R直接去掉；进行电源等效变换，再对回路写KVL或者对节点写KCL，注意节点电压法用的是电导。

---

正弦稳态分析的应用

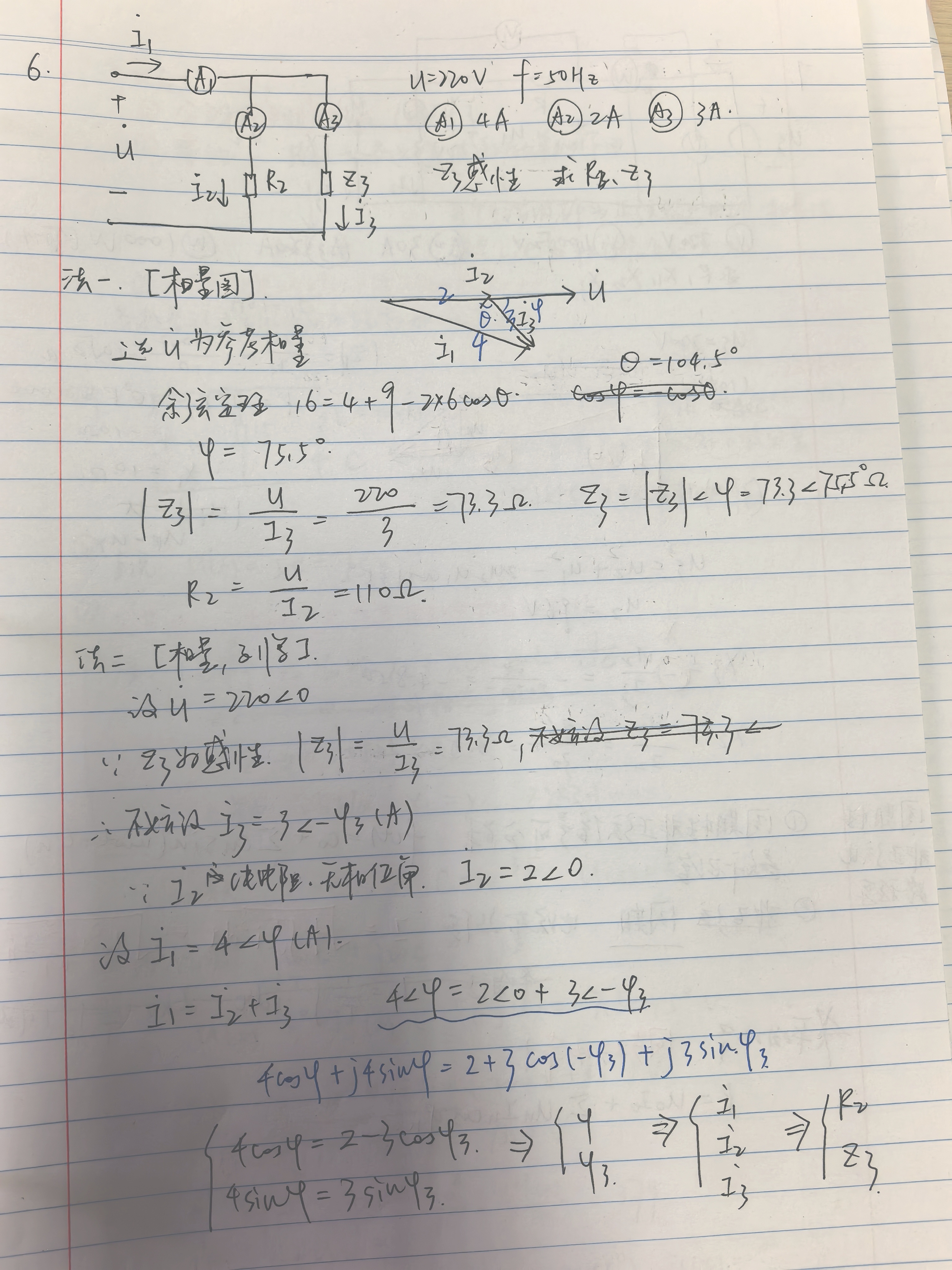

1.相量图用余弦定理；相量列写幅角转化

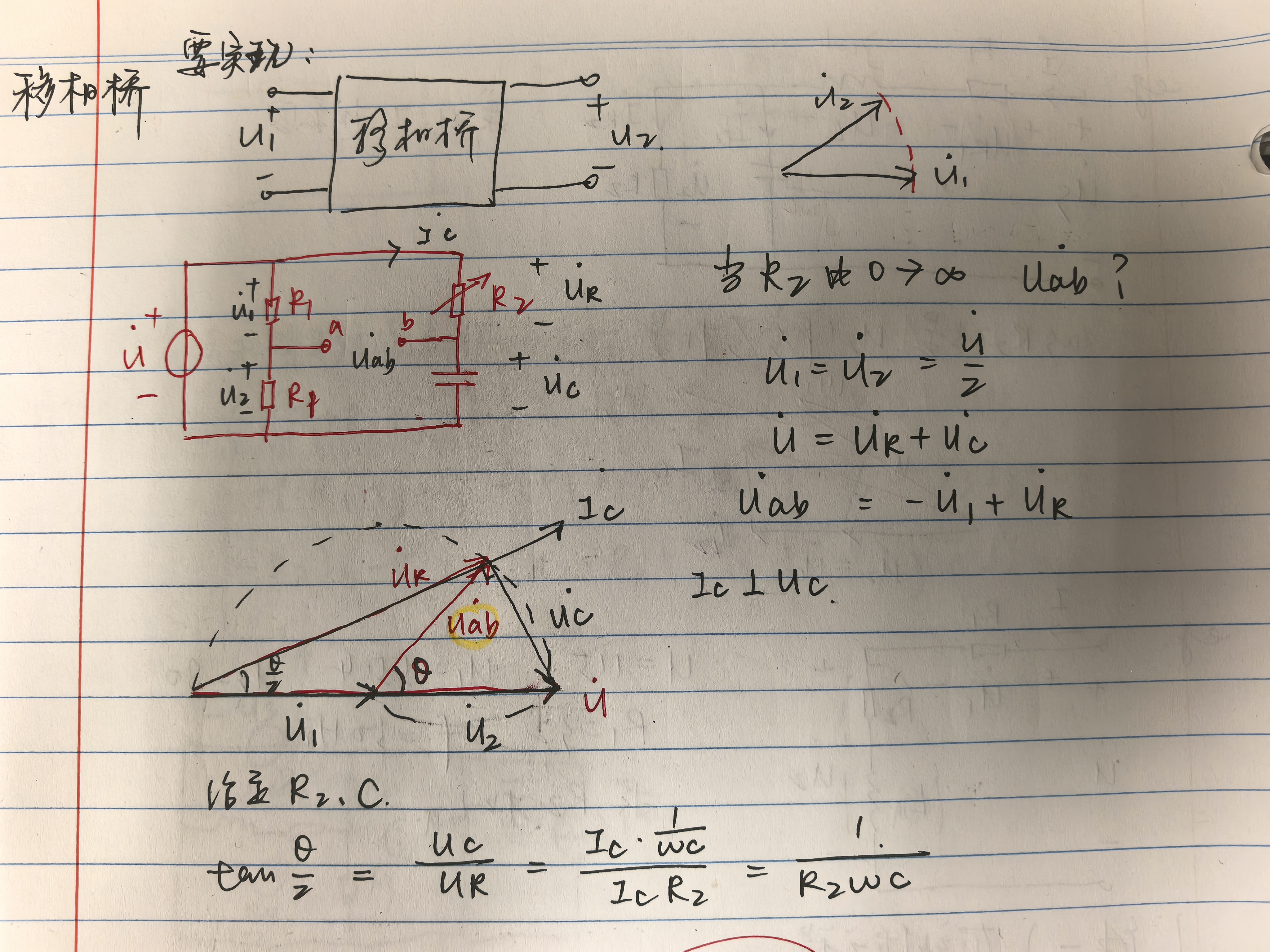

2.移相桥

用到电容和可变R串联，保证支路电流（UR）和Uc垂直。

 3.正弦激励下动态电路

一阶三要素法

注意相量域和时域转化时√2的关系

0-时刻是SSS，求Uc,IL，转化为时域后代入0-

0+时刻，激励代入0得到一个具体数值，C等效电压源，L等效电流源，数值利用换路定理从0-获得；求时间常数

∞时刻是SSS,（仅限于无储能的支路量）

对于Uc（∞）和IL（∞）可用ZIR+ZSR,

其中ZIR用电荷守恒，注意有正有负，电荷是传递的。

ZSR抛出了能量存储，所以要让Uc（0+）＝0，再正常使用三要素法。

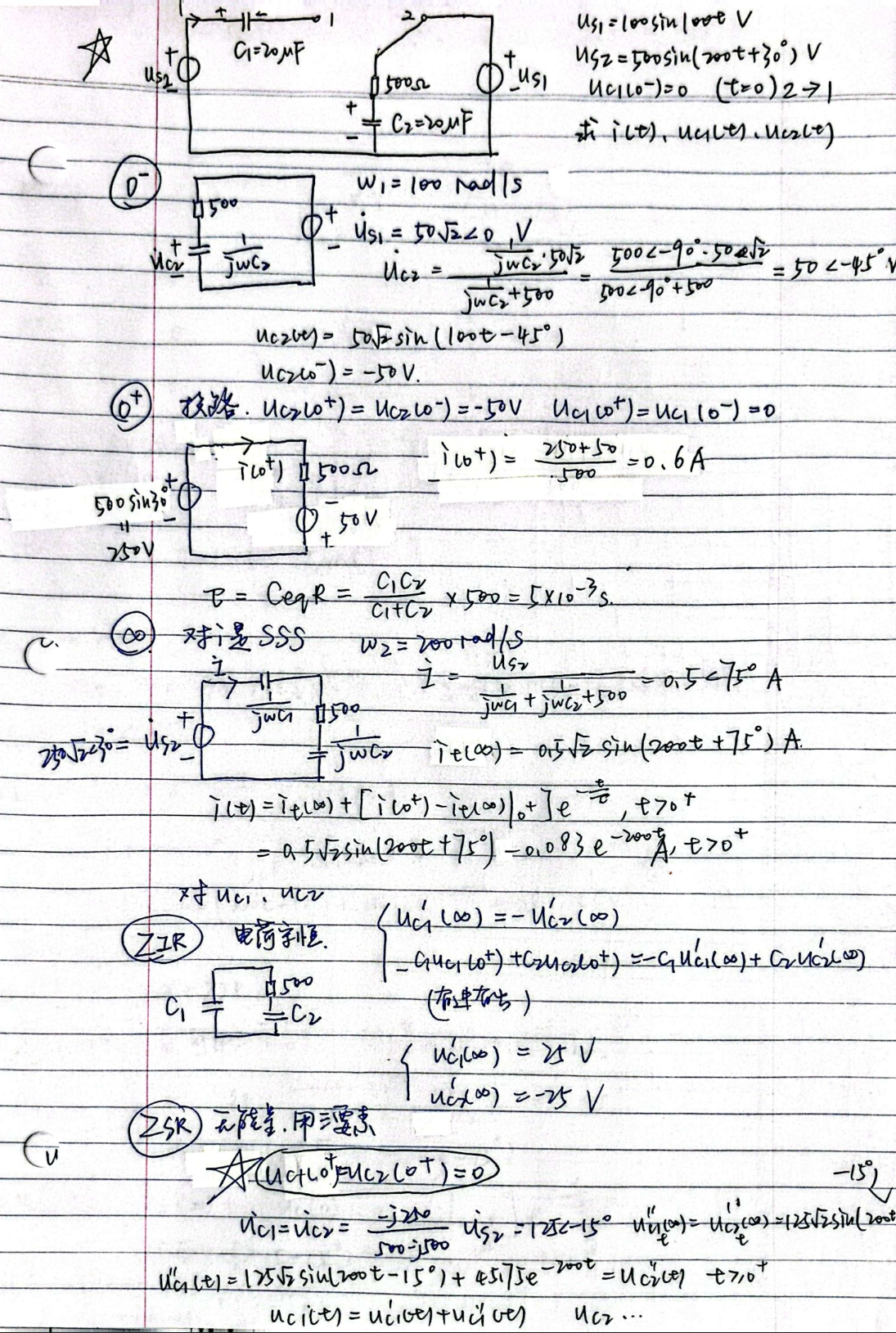

下面是一道很经典的三要素法

---

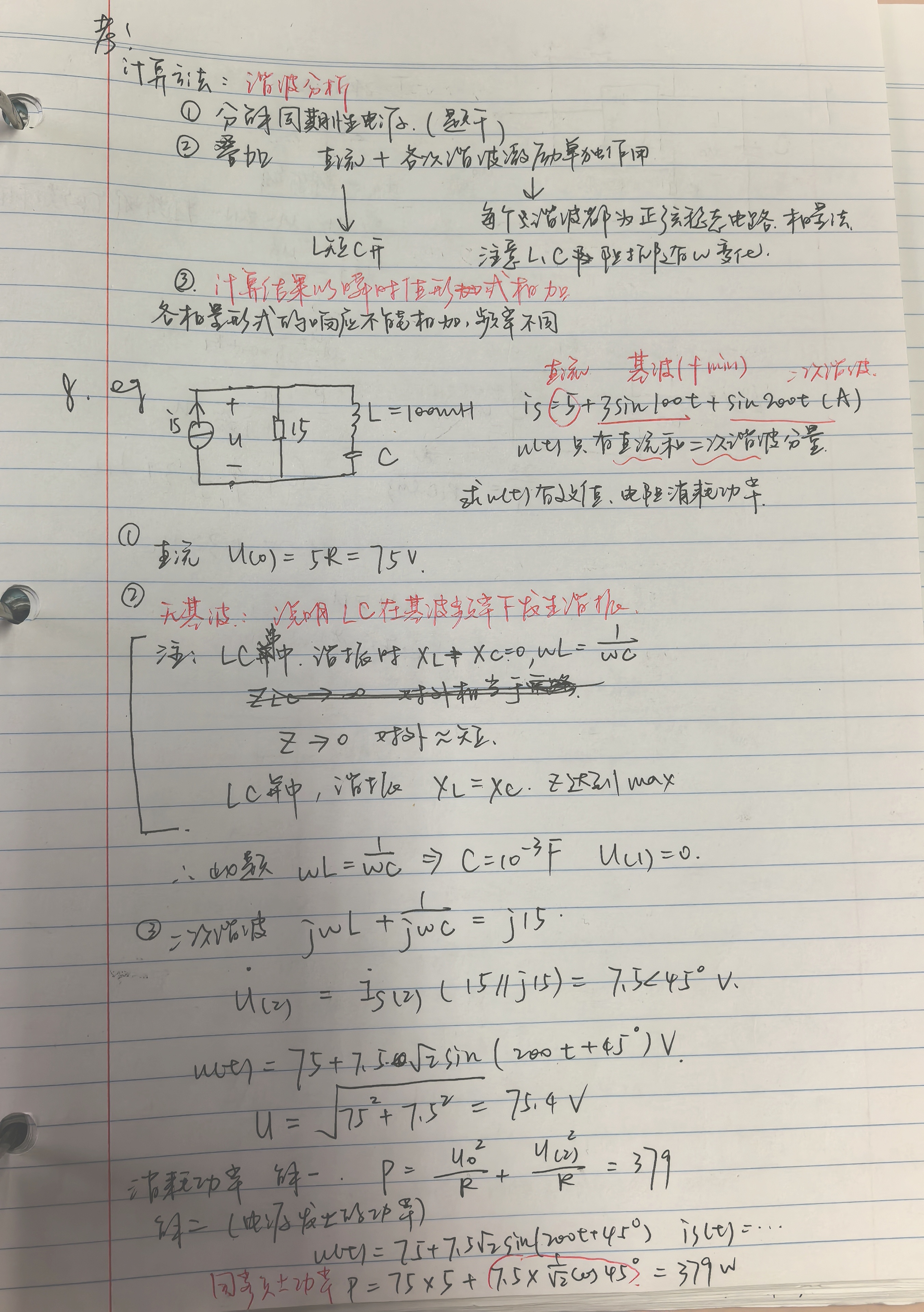

周期性非正弦电路稳态——谐波分析

平均功率求法：同频出功率
