电路原理-三相电路

对称三相电源：A,f 相等，且相位角相差120

对称三相负载：模相等，阻抗角相等

电源侧的星三角变换如下图

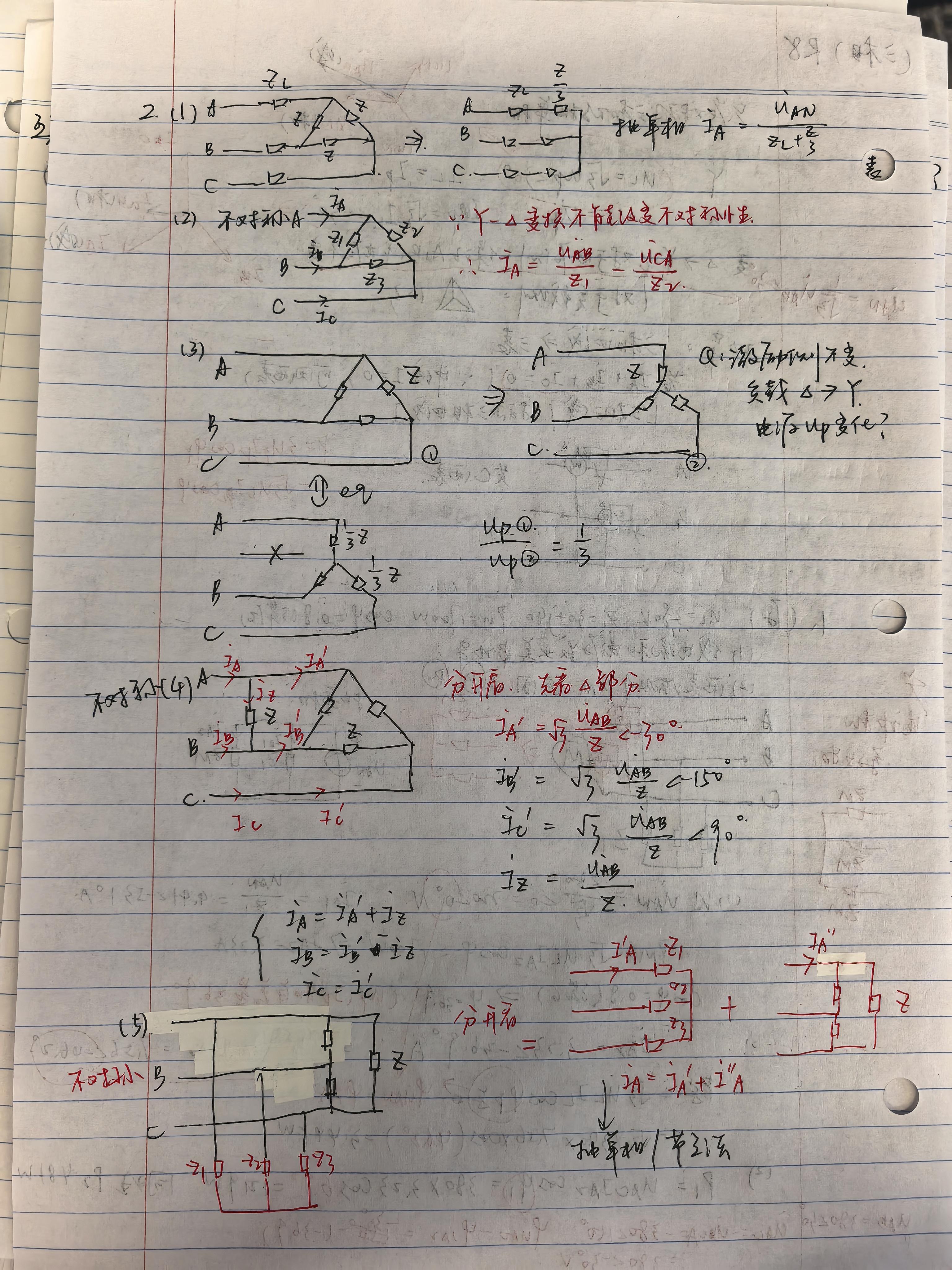

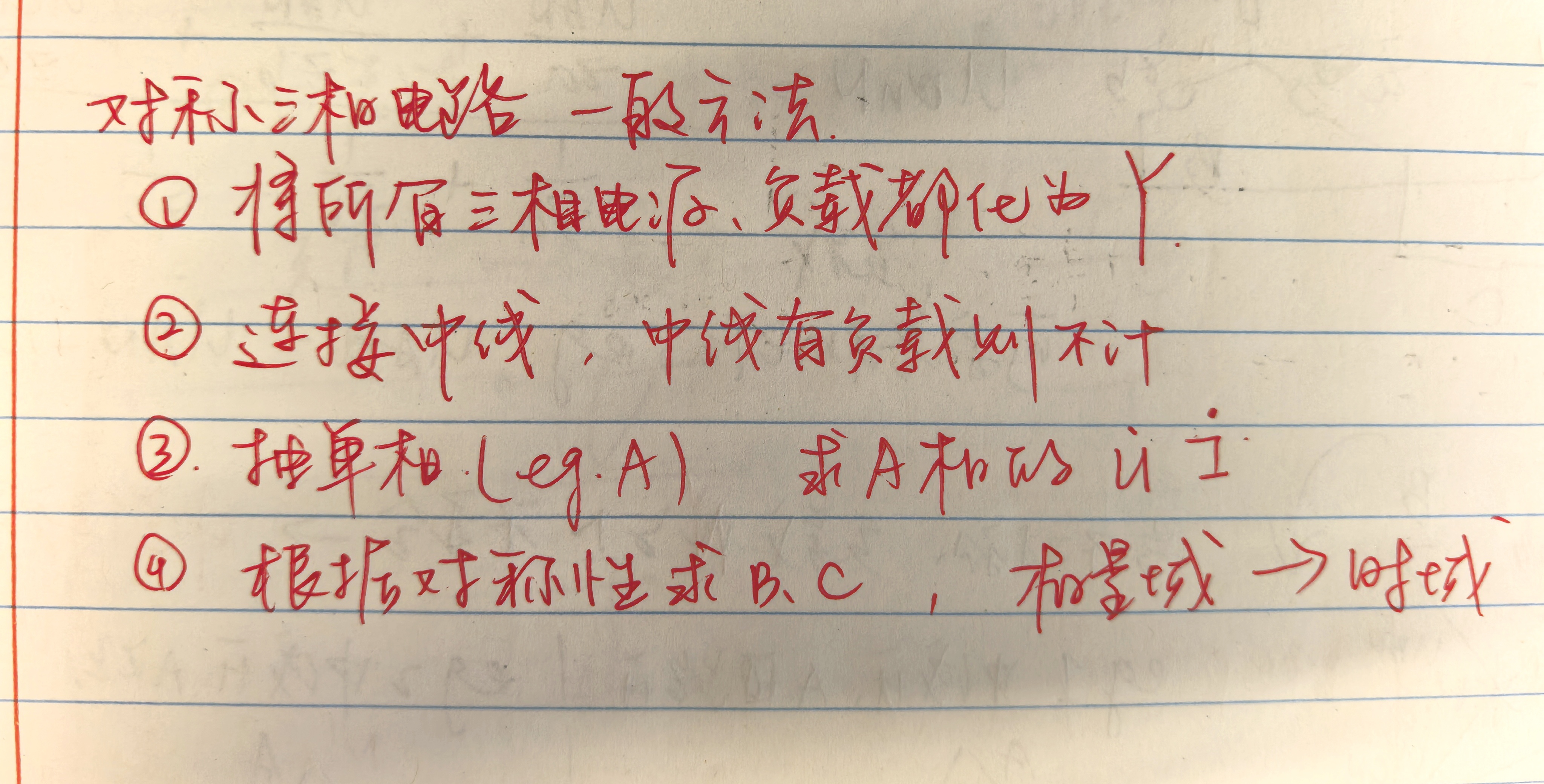

总而言之，三相部分重点在于抽单相，但是只有对称的Y-Y才可以抽单相，所以遇到非对称的三相大题，想一想怎么转化成可以抽单相的样子，详细的例子见下面第二题。

---

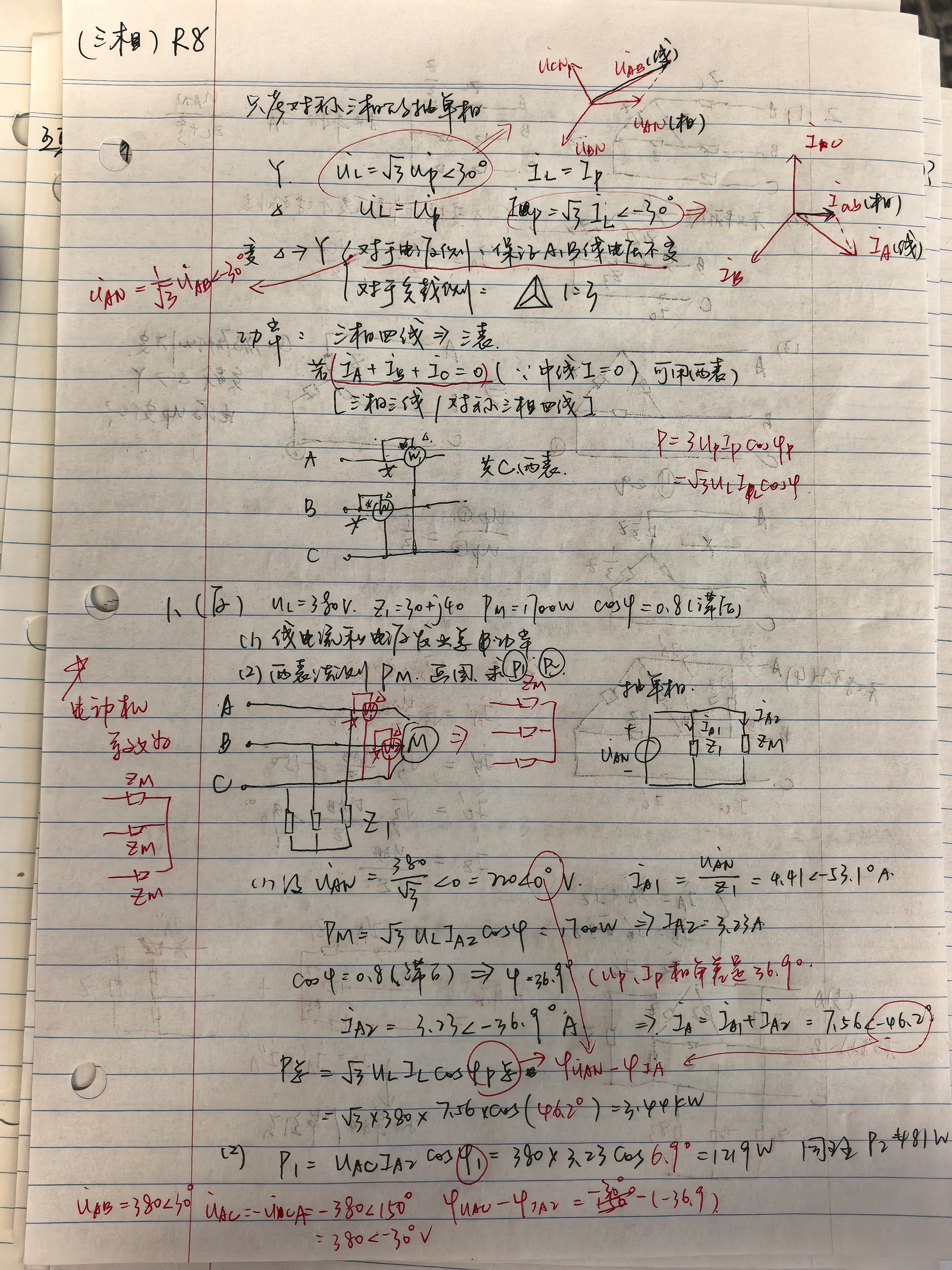

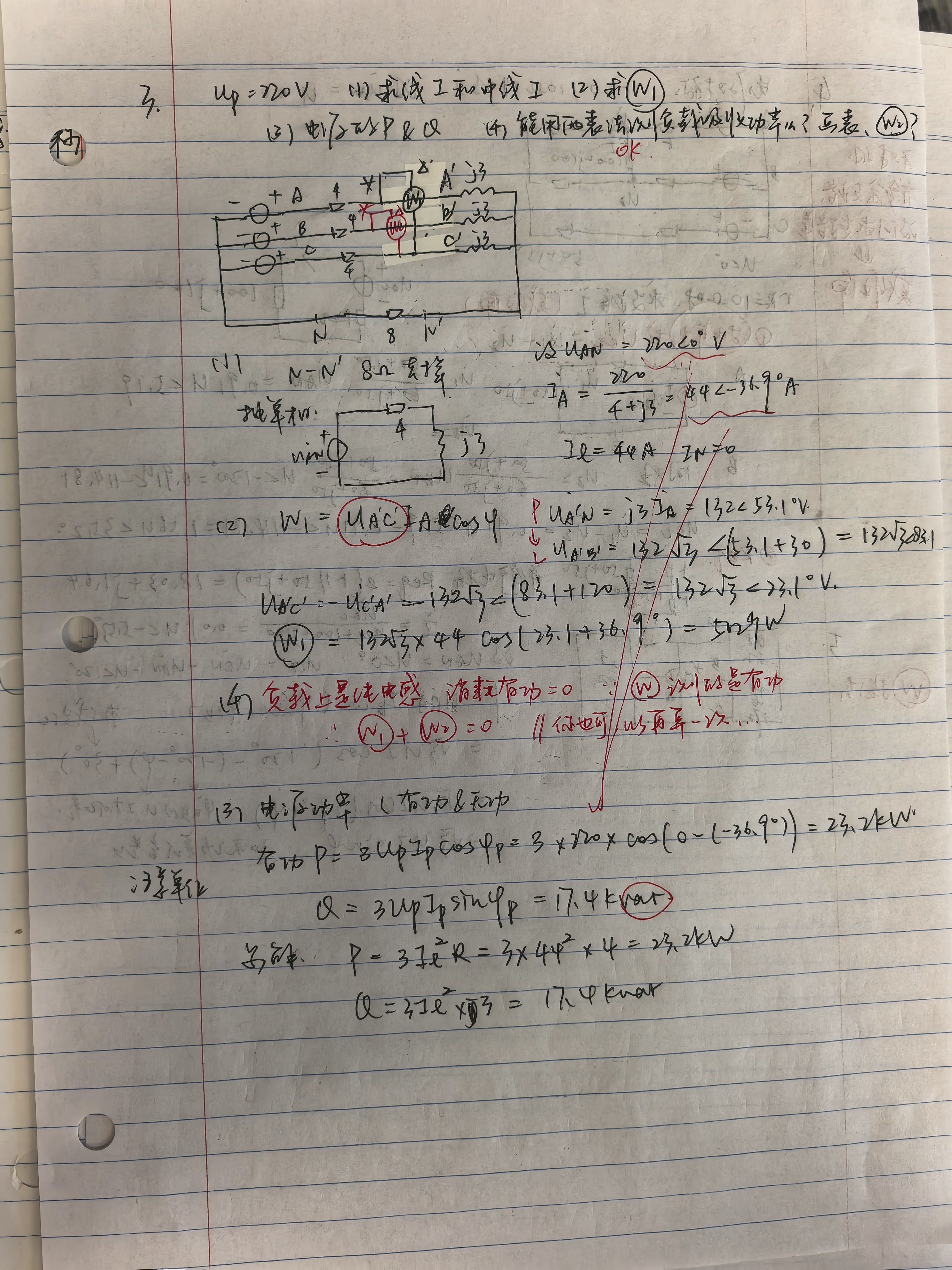

下面是三相的知识点和习题

注意何时可以用两表法测功率？当线电流之和为零，也就意味着中线电流为零。

电动机？见第一题

---

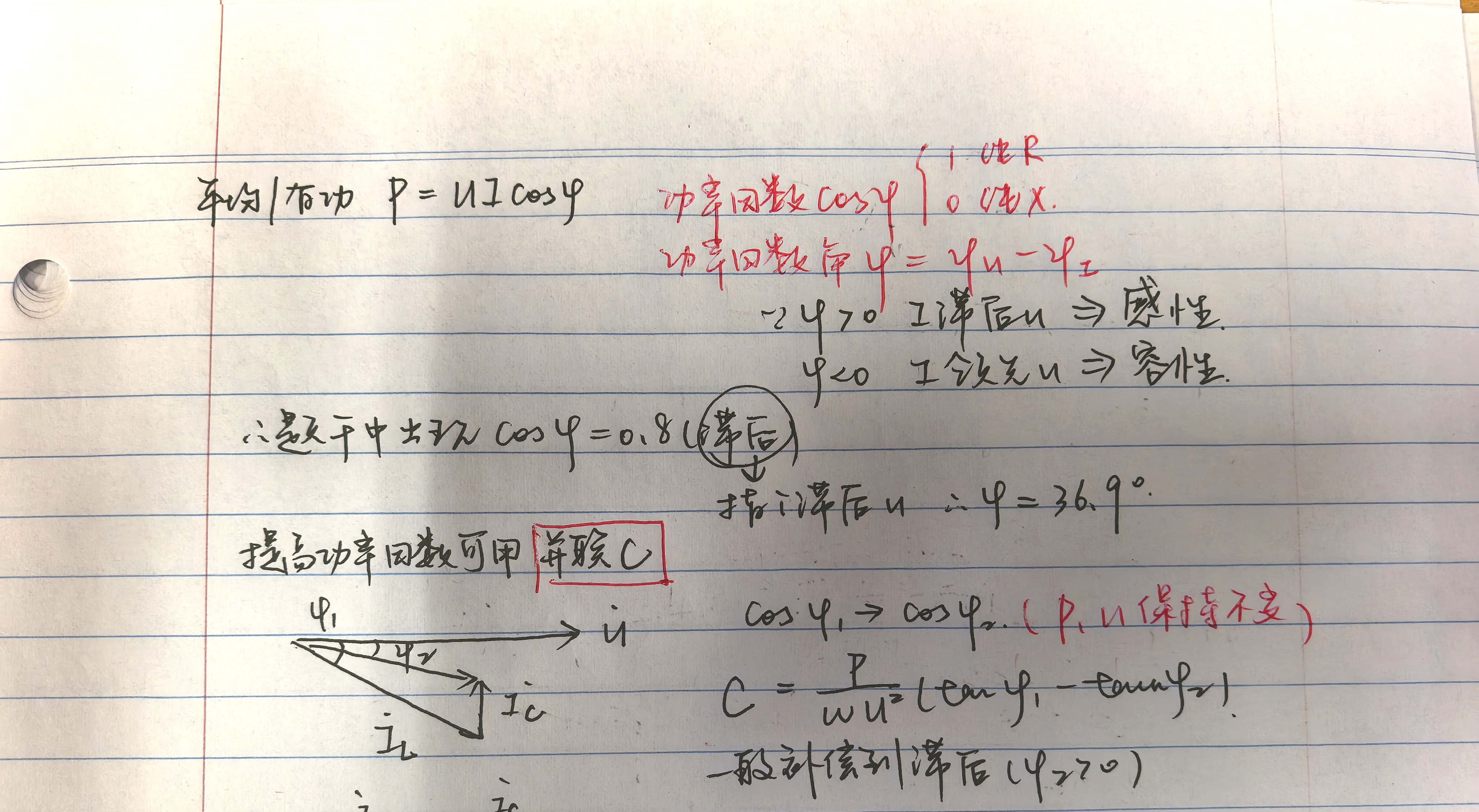

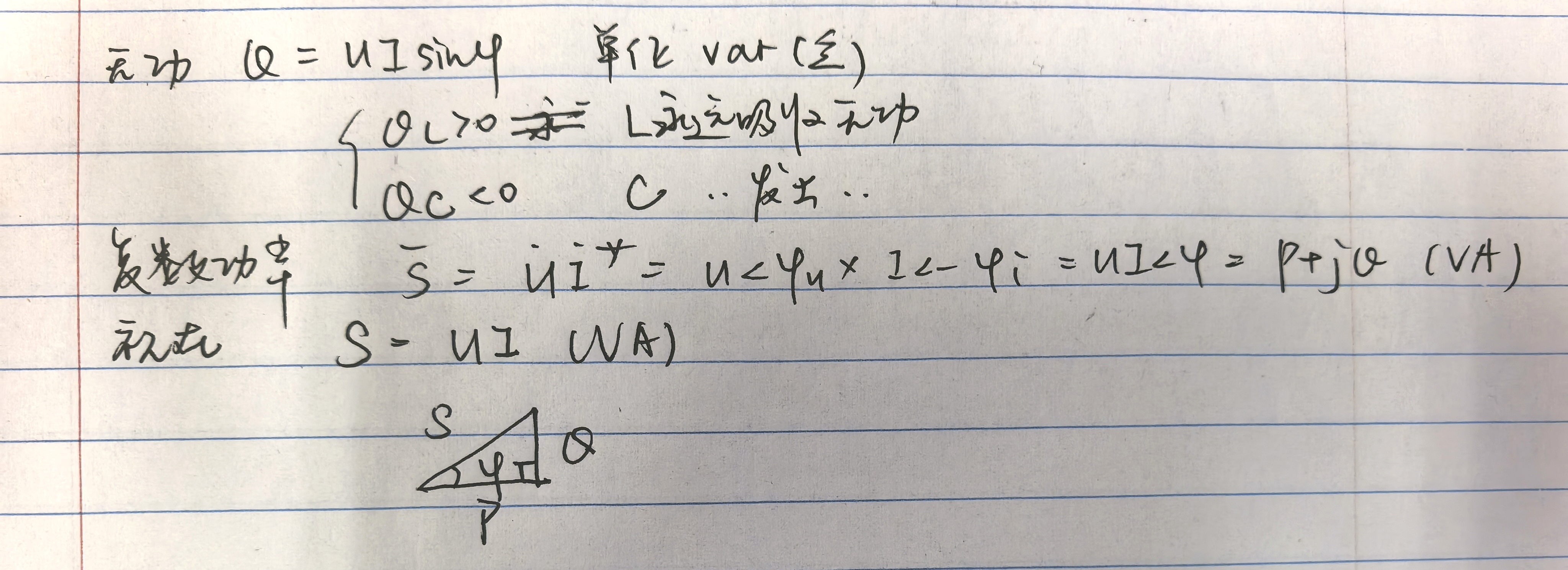

上述内容涉及到了正弦电路中的功率。那下面就回顾一下四个重要的功率：有功，无功，复功，视在。

注意单位，善于利用有功无功的本质属性：

有功功率是实部（纯电阻部分）所消耗的功率

无功功率是虚部消耗功率

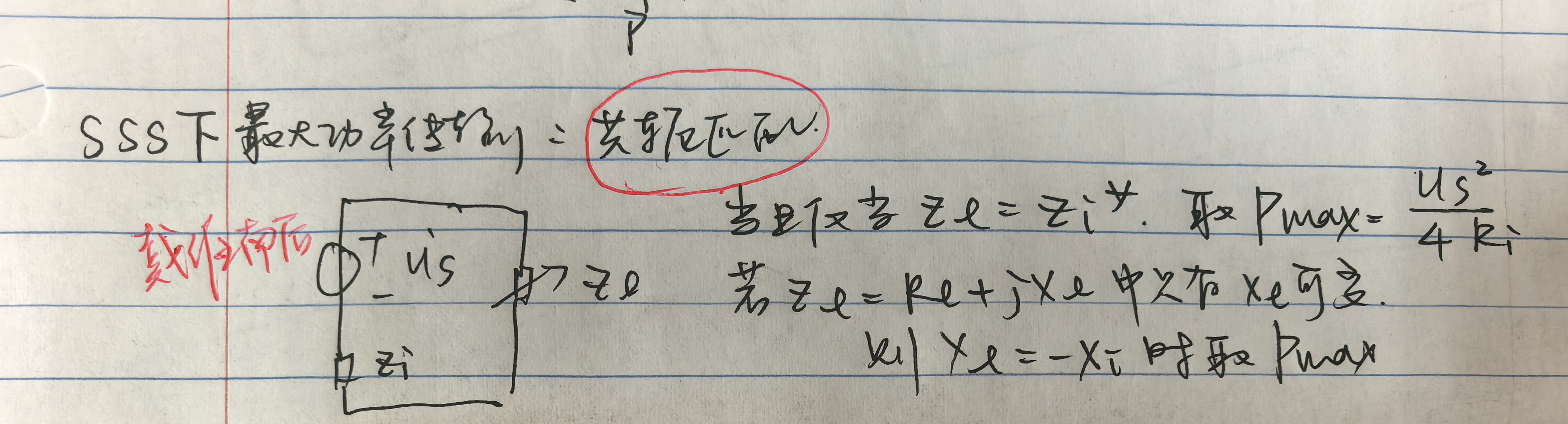

以及正弦电路下的最大功率传输 ：共轭匹配

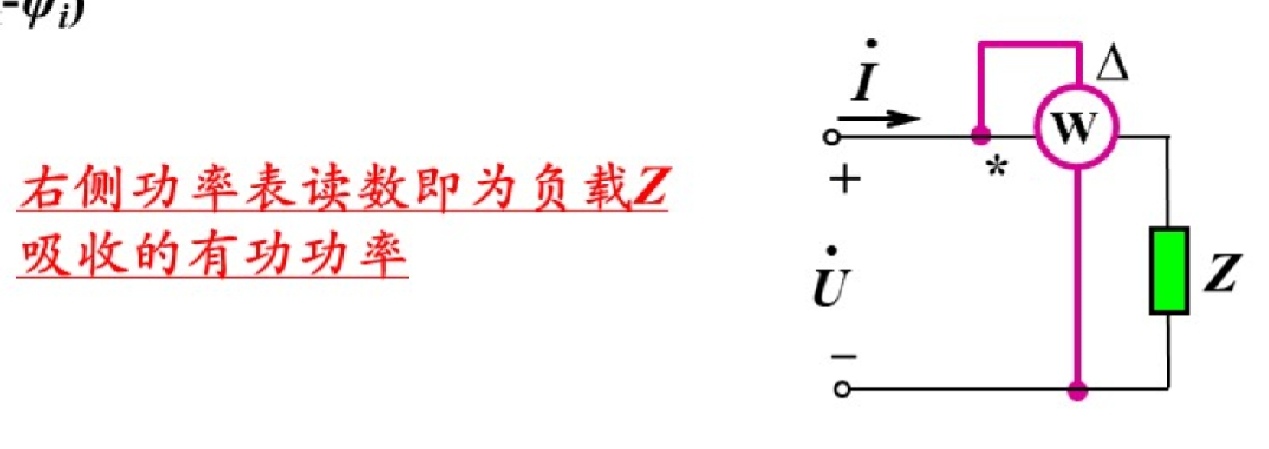

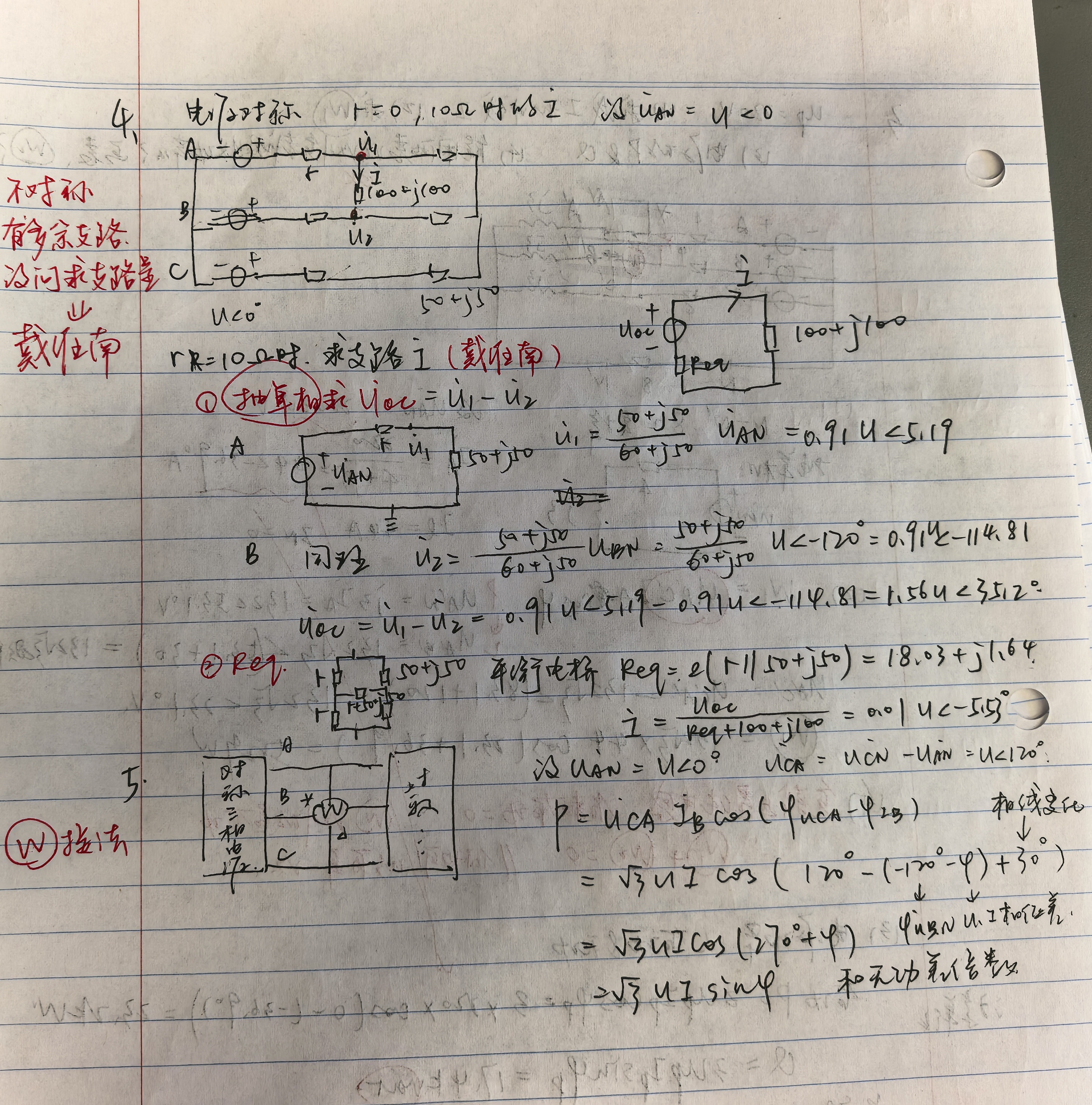

 功率的测量：功率表，用于测量有功功率，当然若不按常规接也可求无功功率，见上部分的第五题。功率表接入电路要会画。

---

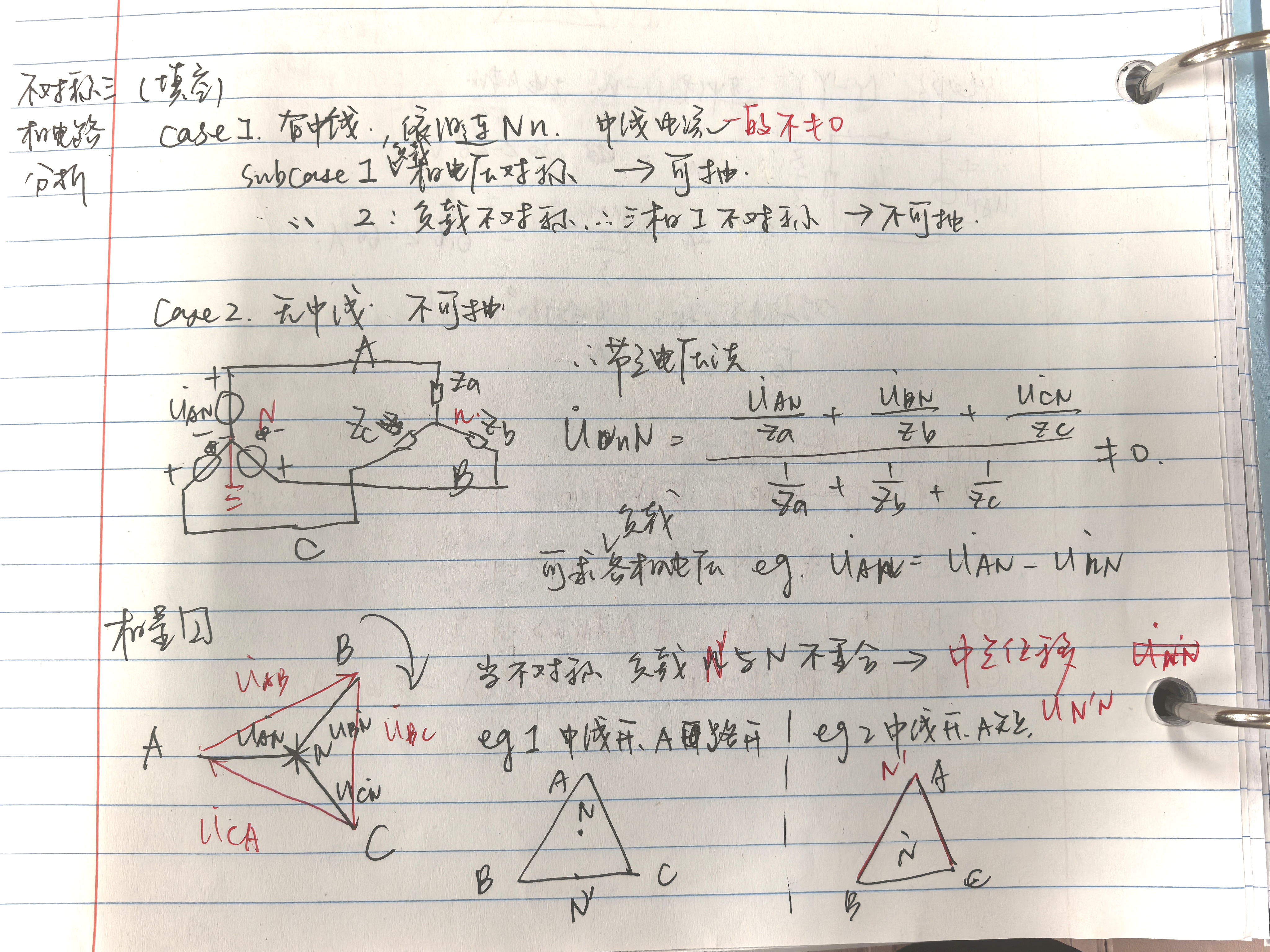

不对称三相电路（不可转化的）不是重点考察内容，但会以填空的形式呈现。

 从相量图得出结论：中线很重要，保险丝不可以放中线。
