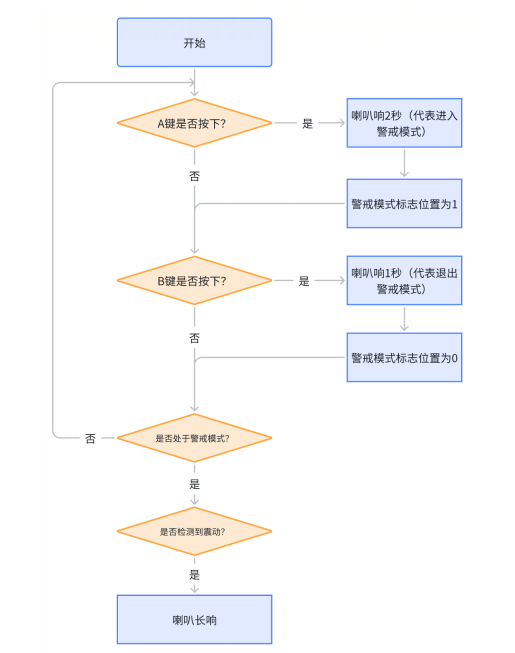

项目需求

  • 点击遥控器 A 按键，系统进入警戒模式，一旦检测到震动（小偷偷车），则喇叭发出声响报警，吓退小偷。
  • 点击遥控器 B 按键，系统退出警戒模式，再怎么摇晃系统都不会报警，否则系统一直发出尖叫，让车主尴尬。

硬件清单

震动传感器继电器高功率喇叭433M无线接受发射模块杜邦线开发板ST-Link

 模块：震动传感器

 型号介绍

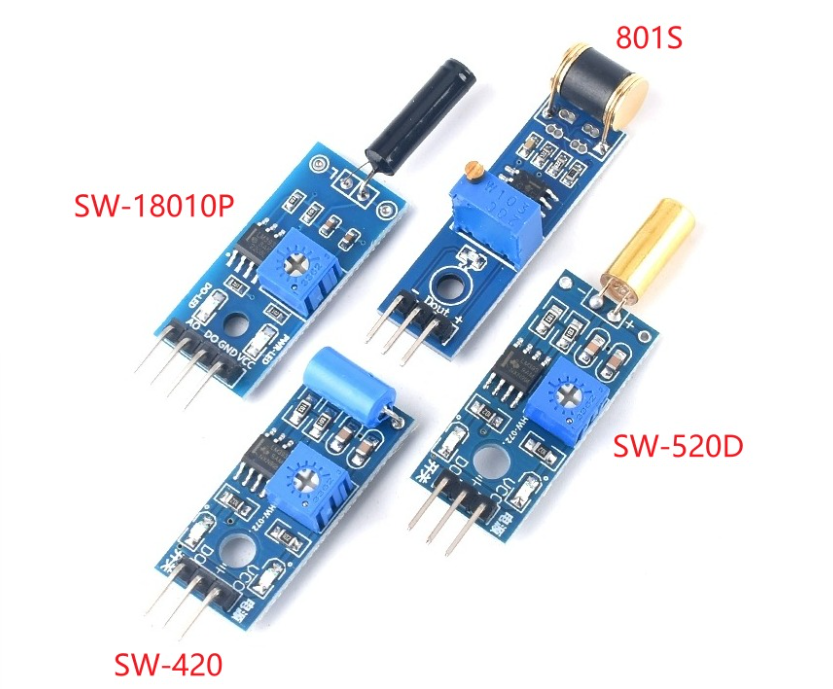

有很多种型号的震动模块，801S、SW-520D、SW-420、SW-18010P 等等，它们之间大同小异。

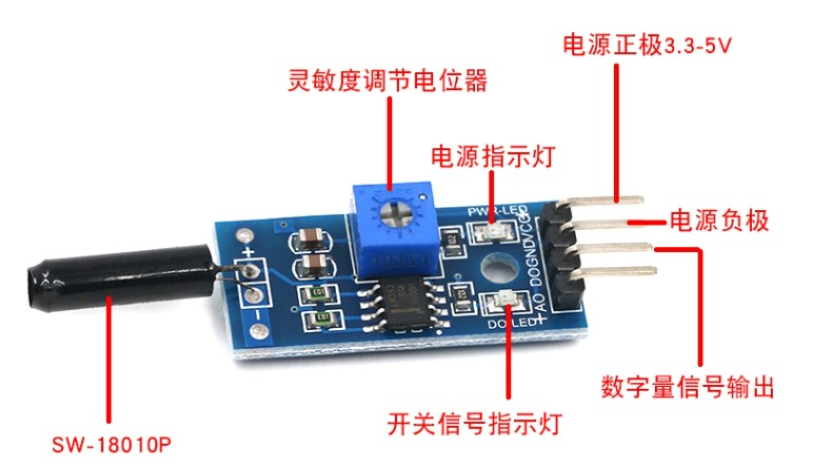

今天我们的主角是 SW-18010P，模块介绍如下。

  • SW-18010P 为密封弹簧型、无方向性震动感应触发开关，任何角度均可触发。
  • 接好 VCC 和 GND，电源指示灯将被点亮。
  • 当检测到震动时，开关信号指示灯点亮；震动停止，开关信号指示灯熄灭。
  • 用螺丝刀转动「灵敏度调节电位器」可以调节灵敏度。可以将电位器旋到最左或最右，然后测试往哪边旋可以提高灵敏度。

工作参数和引脚介绍

震动传感器引脚接STM32板上的引脚
SW-18010PSTM32
VCC3.3或5V
GNDGND
DO任意 GPIO 口
AO模拟输出，无效，不接

小实验：震动点灯

实验目的：使用中断的方法，振动传感器检测到振动时，LED1 点亮 2 秒，之后熄灭。

硬件清单：振动器、开发板、ST-Link

硬件接线：

震动传感器STM32
DOGPIO口：PA4
VCC3.3V
GNDGND

  •   exti.h文件代码：
#include "exti.h"
#include "stm32f1xx.h"
#include "delay.h"
#include "led.h"

//定义一个标志位
uint8_t vibrate_flag = False;

void exti_init(void){
    //打开时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();

    //初始化GPIO口
    GPIO_InitTypeDef GPIO_Initstruct;

    GPIO_Initstruct.Mode =GPIO_MODE_IT_FALLING;
    GPIO_Initstruct.Pin = GPIO_PIN_4;
    GPIO_Initstruct.Pull = GPIO_PULLUP;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;

    HAL_GPIO_Init(GPIOA,&GPIO_Initstruct);

    //在HAL_Init()函数中进行优先级分组，默认第四种，实际用二种
    HAL_NVIC_SetPriority(EXTI4_IRQn,2,0);
    HAL_NVIC_EnableIRQ(EXTI4_IRQn);

}

//中断服务函数,
void EXTI4_IRQHandler(void){
    //调用GPIO的中断公共函数，不同外设不同
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4);

}
//回调函数（GPIO口只有一个），业务代码：按键；消抖
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
    //消抖，震动可忽略不计： delay_ms(20);
    if(GPIO_Pin == GPIO_PIN_4){  //判断EXTI0是否是GPIO_PIN0
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_4) == GPIO_PIN_RESET){//判断GPIO口是否是低电平
//            led1_toggle();
           //设置中断标志位
            vibrate_flag = Ture;
        }
    }
}
//让主函数识别中断标志位，定义一个获取中断标志位的函数
uint8_t vibrate_flag_get(void){
    uint8_t temp = vibrate_flag;  //第一次调用这个函数，返回：True；第二次调用，返回：False
    vibrate_flag = False;
    return temp;
}

//设置中断标志位的值
void vibrate_flag_set(uint8_t value){
    vibrate_flag = value;
}
  • exti.h中的代码：
#ifndef __EXTI_H__
#define __EXTI_H__
#include "stdint.h"

#define Ture 1
#define False  0

void exti_init(void);
uint8_t vibrate_flag_get(void);
void vibrate_flag_set(uint8_t value);

#endif
  • main.c中代码：
#include "sys.h"
#include "led.h"
#include "delay.h"
#include "exti.h"


int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* LED初始化 */
    exti_init();


    while(1)
    {
      if(vibrate_flag_get() == Ture){
        led1_on();
        delay_ms(2000);
        led1_off();
        vibrate_flag_set(False);
//避免在小灯亮2s时，由于外界继续产生震动小灯一直亮，在亮2s后，清除标志位。这样小灯只亮2s。
      }
    }
}

模块：继电器

继电器的介绍

定义：继电器，可以被形象地比作一个开关，就像电灯开关一样，按下，电路闭合，电路通，灯亮；再按下，电路断开，电路不通，灯灭。

作用：它能够通过控制小电流来打开或关闭大电流电路，实现电路的控制和信号的传递。不过，与普通的物理开关相比，继电器具有更高的可靠性和灵活性，能够应对复杂的电路控制需求。

继电器的工作原理

继电器的分类

按照两方面分类：电压和路数。

电压分类按路数分类

根据控制电路的工作电压来分类，如 5V、12V、24V 等继电器。

  • 5V 继电器：通常在低电压应用中使用，如微控制器或单片机系统。
  • 12V 继电器：广泛应用于汽车电子、家用电器和工业自动化等领域。
  • 24V 继电器：常见于工业自动化和建筑控制系统等高电压应用。

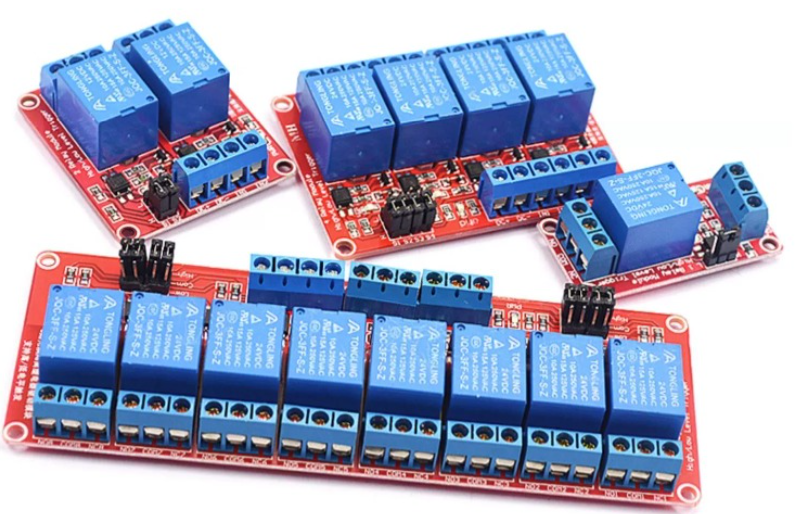

按路数可分为 1/2/4/8 等路数，就像一板电灯开关上可以有 1/2/4/8 个开关，每个开关可以控制各自的电灯开关。8 路继电器就可以控制 8 个电路的开关。

 工作参数及引脚介绍

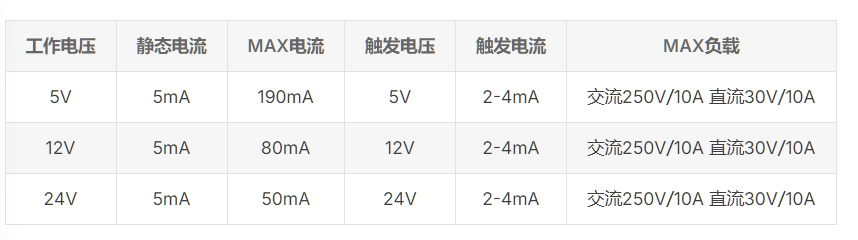

工作参数：

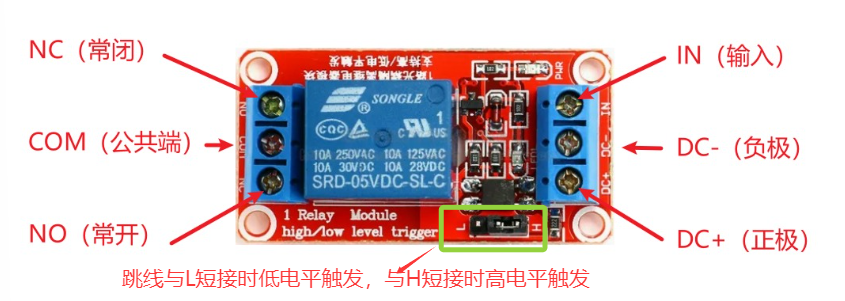

 本篇文章使用的继电器引脚介绍：

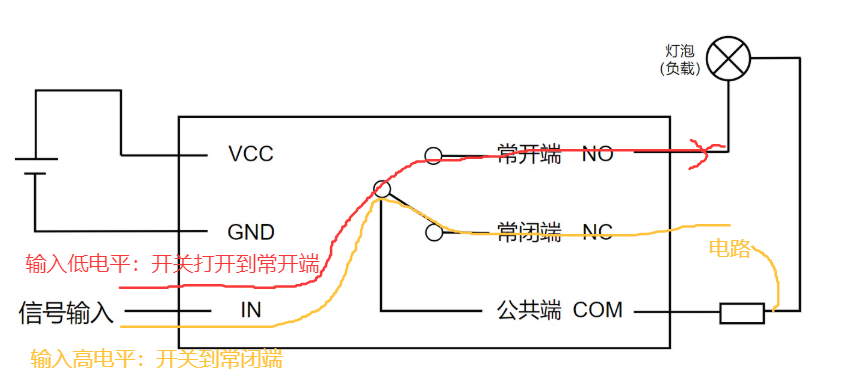

工作示意图如下：

注意：一般输入的是3.3v电压

  • 输入部分：
继电器单片机/电路备注
DC+/VCC电源正极按继电器要求，接5v、12v、24v或其他电压
DC-/GND电源负极
INIO口可以高或低电平控制继电器吸合
  • 输出部分
继电器电路备注
NO需要控制电路，与NC二选一常开接口，继电器吸合前悬空，吸合后与COM短接，电路闭合
COM公共端继电器公用接口
NC需要控制的电路，与 NO 二选一常闭接口，继电器吸合前与COM短接，吸合后悬空，电路断开

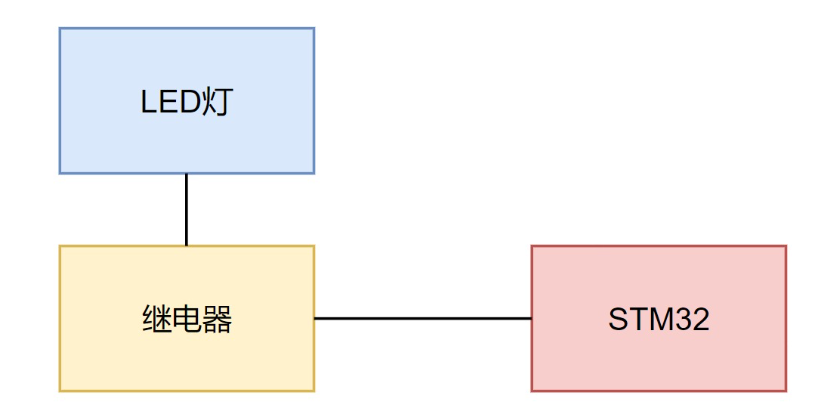

小实验 ：继电器定时开闭

实验目的：继电器500ms闭合，再500ms断开，如此循环

硬件：继电器、开发板、ST-Link

硬件接线：

STM32继电器
GPIO口：PB7
I/O
3V3
VCC
GND
GND

  •  alarm.c文件代码：
#include "alarm.h"
#include "stm32f1xx.h"                  // 外设的驱动函数


//初始化GPIO口

void alarm_init(void){

    //打开时钟
    __HAL_RCC_GPIOB_CLK_ENABLE();
    //调用GPIO的初始化函数
    GPIO_InitTypeDef GPIO_Initstruct;
    GPIO_Initstruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_Initstruct.Pin = GPIO_PIN_7;
    GPIO_Initstruct.Pull = GPIO_PULLUP;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_Initstruct);
    //关闭继电器
    alarm_off();
}
//接通继电器的函数
void alarm_on(void){

    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_RESET);
}

//断开继电器的函数
void alarm_off(void){

    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);

}

//获取继电器的状态
uint8_t alarm_status_get(void){

    return (uint8_t)HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7);
}
  • alarm.h文件代码：
#ifndef __ALARM_H__
#define __ALARM_H__
#include "stdint.h"

//宏定义继电器的状态
#define alarm_status_on  0
#define alarm_ststus_off 1

void alarm_init(void);
void alarm_on(void);
void alarm_off(void);
uint8_t alarm_status_gets(void);

#endif
  •  main.c文件代码：
#include "sys.h"
#include "led.h"
#include "alarm.h"
#include "delay.h"


void led_init(void);                       /* LED初始化函数声明 */

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* LED初始化 */
    alarm_init();                       /* 继电器初始化 */

    while(1)
    {
       alarm_on();
       delay_ms(2000);
       alarm_off();
       delay_ms(2000);
    }
}

模块：433M无线收发模块

无线通讯技术的介绍：无线通信技术在现代社会中扮演着至关重要的角色，它让我们能够实现便捷的远程控制、智能家居、自动化以及各种物联网应用。无线通信技术包括 WiFi、蓝牙、NFC、Zigbee、5G 等等。

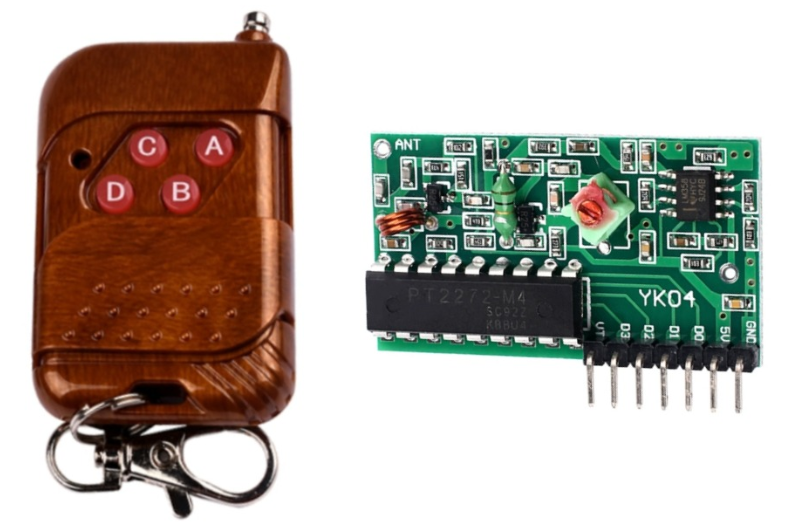

433M无线收发模块介绍

  • 定义：无线收发模块 433MHz（或称RF433射频小模块）采用高频射频技术，并结合了全数字技术和 AVR 单片机，成为一种微型收发器。它能够实现高速数据信号传输，并具备打包、检错和纠错处理的功能。

  • 型号介绍

        首先我们知道遥控器上有四个按键，分别对应 433M 模块的四个数据位输出脚 D0、D1、D2、D3。按下按键发射信号，对应的引脚就会输出高电平。

三种工作模式
M点动T锁存L自锁
瞬态输出，相当于自复位开关的状态收到信息输出高电平，无信号时为低电平。上电时为低，收到信号输出高电平并锁定高，再次收到信号输出低并锁定低。上电时为低，收到信号输出高电平并锁定高，同时将其他输出置低。

注意：

        这个模块是 M4 点动，「4」表示有4个按键，按一下按键 A，D0 将输出一个高电平。

大家购买的时候要看清楚啦，选择合适的工作模式的 433M 模块哦，它们长的都一样，但是工作模式是不能改的。

温馨小贴士：

  • 天线对模块的接收效果影响很大，最好接 1/4 波长的天线，一般采用 50 欧姆单芯导线，433M 的天线的长度约为 17 cm。
  • 天线位置对模块接收效果有影响，安装时，天线尽可能伸直，远离屏蔽体、高压及干扰源的地方。

工作参数以及引脚介绍

  • 工作参数：
433M 模块工作参数遥控器工作参数
  1. 工作电压：DC 5V
  2. 工作电流：4.5mA
  3. 工作温度：-10 ~ +70℃
  4. 工作频率：433MHz
  1. 工作电压：DC 12V
  2. 工作电流：10mA
  3. 发射频率：433MHz
  4. 调制方式：ASK
  5. 工作频率：433MHz
  • 433M模块接线参考如下：
433M 模块STM32说明
GNDG接地
5V5V电源正极
D0任意一个GPIO口对应遥控器的A
D1任意一个GPIO口对应遥控器的B
D2任意一个GPIO口对应遥控器的C
D3任意一个GPIO口对应遥控器的D
VT任意一个GPIO口输出状态提示，收到有效信号输出高电平

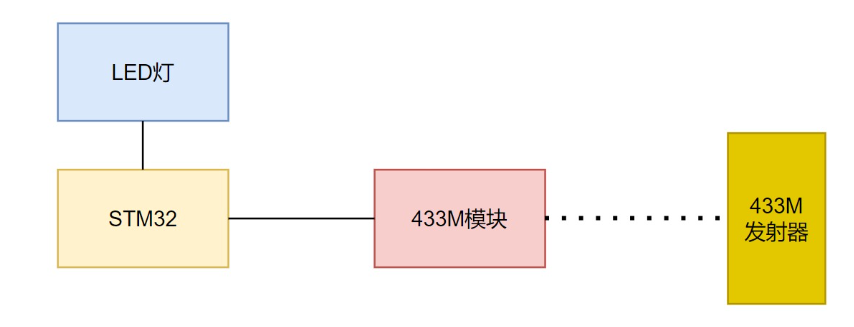

小实验：433M电灯实验

实验目的：按下遥控器 A 键，LED1 亮/灭；按下遥控器 B 键，LED2 亮/灭

硬件：433M发送/接收模块，上官二号，ST-Link

硬件接线：

STM32
433M
PB5
D0
PA12
D1
5V
5V
GND
GND

  •  exti.c代码：
#include "exti.h"
#include "stm32f1xx.h"
#include "delay.h"
#include "led.h"

uint8_t buttonA_flag = False;
uint8_t buttonB_flag = False;

void exti_init(void){
    //打开时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    //初始化GPIO口,PA12接D1,PB5接D0
    GPIO_InitTypeDef GPIO_Initstruct;

    GPIO_Initstruct.Mode =GPIO_MODE_IT_RISING;
    GPIO_Initstruct.Pin = GPIO_PIN_12;
    GPIO_Initstruct.Pull = GPIO_PULLDOWN;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA,&GPIO_Initstruct);

    //在HAL_Init()函数中优先级分组，默认第四种，实际用二种
    HAL_NVIC_SetPriority(EXTI15_10_IRQn,2,0);
    HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);

    GPIO_Initstruct.Mode =GPIO_MODE_IT_RISING;
    GPIO_Initstruct.Pin = GPIO_PIN_6;
    GPIO_Initstruct.Pull = GPIO_PULLDOWN;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB,&GPIO_Initstruct);

    //在HAL_Init()函数中优先级分组，默认第四种，实际用二种
    HAL_NVIC_SetPriority(EXTI9_5_IRQn,2,0);
    HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);

}

//PA12的中断服务函数,
void EXTI15_10_IRQHandler(void){
    //调用GPIO的中断公共函数，不同外设不同
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_12);
}

//PB5的中断服务函数,
void EXTI9_5_IRQHandler(void){
    //调用GPIO的中断公共函数，不同外设不同
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_6);
}
//回调函数，业务代码：按键；消抖
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
    //不需要消抖 delay_ms(20);
    if(GPIO_Pin == GPIO_PIN_12){  //判断EXTI0是否是GPIO_PIN0
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_12) == GPIO_PIN_SET){//判断GPIO口是否是高电平
//            led2_toggle();
              buttonB_flag = True;
        }
    }else if(GPIO_Pin == GPIO_PIN_6){
        if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_6) == GPIO_PIN_SET){
//              led1_toggle();
              buttonA_flag = True;
            }
        }
}
uint8_t buttonA_flag_get(void){
    uint8_t temp = buttonA_flag;
    buttonA_flag = False;
    return temp;
}

void buttornA_flag_set(uint8_t value){
    buttonA_flag = value;
}

uint8_t buttonB_flag_get(void){
    uint8_t temp = buttonB_flag;
    buttonB_flag = False;
    return temp;
}
void buttornB_flag_set(uint8_t value){
    buttonB_flag = value;
}
  • exti.h文件代码：
#ifndef __EXTI_H__
#define __EXTI_H__
#include "stdint.h"

#define True 1
#define False 0

void exti_init(void);

uint8_t buttonA_flag_get(void);
void buttornA_flag_set(uint8_t value);
uint8_t buttonB_flag_get(void);
void buttornB_flag_set(uint8_t value);

#endif
  • main.c文件代码：
#include "sys.h"
#include "led.h"
#include "delay.h"
#include "exti.h"


int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* LED初始化 */
    exti_init();


    while(1)
    {
      if(buttonA_flag_get() == True){
          //PA12控制LED1
          led1_toggle();
      }
      if(buttonB_flag_get() == True){
          //PB5控制LED2
          led2_toggle();
      }

    }
}

 模块：高功率喇叭

高功率喇叭一般有继电器控制通断；但是本章采用蜂鸣器来替代高功率喇叭。二者的原理相同。

完结项目

接线参考如下：

433M收发模块

报警器（蜂鸣器）

震动传感器
  • D0(按键A) -PB6
  • D1(按键B) - PA12
  • VCC - 5V
  • I/O - PB7
  • VCC - 3.3v
  • DO - PA4
  • VCC - 3.3V
  • exti.c文件代码

小结：有三个中断输出，分别是 按键A 按键B（高电平输出）和震动传感器（低电平输出），分别写上三个初始化函数，三个中断服务函数，三个中断标志位，三个获取和设置中断标志位函数。

#include "exti.h"
#include "stm32f1xx.h"
#include "delay.h"
#include "led.h"

uint8_t buttonA_flag = False;
uint8_t buttonB_flag = False;
uint8_t vibrate_flag = False;

void exti_init(void){
    //打开时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    //初始化GPIO口,B键：PA12接D1,A键：PB6接D0
    GPIO_InitTypeDef GPIO_Initstruct;

    GPIO_Initstruct.Mode =GPIO_MODE_IT_RISING;
    GPIO_Initstruct.Pin = GPIO_PIN_12;
    GPIO_Initstruct.Pull = GPIO_PULLDOWN;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA,&GPIO_Initstruct);

    //在HAL_Init()函数中优先级分组，默认第四种，实际用二种
    HAL_NVIC_SetPriority(EXTI15_10_IRQn,2,0);
    HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);

    GPIO_Initstruct.Mode =GPIO_MODE_IT_RISING;
    GPIO_Initstruct.Pin = GPIO_PIN_6;
    GPIO_Initstruct.Pull = GPIO_PULLDOWN;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB,&GPIO_Initstruct);

    //在HAL_Init()函数中优先级分组，默认第四种，实际用二种
    HAL_NVIC_SetPriority(EXTI9_5_IRQn,2,0);
    HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);

//震动传感器初始化
    GPIO_Initstruct.Mode =GPIO_MODE_IT_FALLING;
    GPIO_Initstruct.Pin = GPIO_PIN_4;
    GPIO_Initstruct.Pull = GPIO_PULLUP;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;

    HAL_GPIO_Init(GPIOA,&GPIO_Initstruct);

    //在HAL_Init()函数中进行优先级分组，默认第四种，实际用二种
    HAL_NVIC_SetPriority(EXTI4_IRQn,2,0);
    HAL_NVIC_EnableIRQ(EXTI4_IRQn);
}

//按键B：PA12的中断服务函数,
void EXTI15_10_IRQHandler(void){
    //调用GPIO的中断公共函数，不同外设不同
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_12);
}

//按键A:PB5的中断服务函数,
void EXTI9_5_IRQHandler(void){
    //调用GPIO的中断公共函数，不同外设不同
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_6);
}

//震动传感器的中断服务函数,
void EXTI4_IRQHandler(void){
    //调用GPIO的中断公共函数，不同外设不同
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4);
}

//回调函数，业务代码：按键；消抖
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
    //不需要消抖 delay_ms(20);
    if(GPIO_Pin == GPIO_PIN_12){  //判断EXTI0是否是GPIO_PIN0
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_12) == GPIO_PIN_SET){//判断GPIO口是否是高电平
//            led2_toggle();
              buttonB_flag = True;
        }
    }else if(GPIO_Pin == GPIO_PIN_6){
        if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_6) == GPIO_PIN_SET){
//              led1_toggle();
              buttonA_flag = True;
            }
        }
     else if(GPIO_Pin == GPIO_PIN_4){  //判断EXTI0是否是GPIO_PIN0
        if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_4) == GPIO_PIN_RESET){//判断GPIO口是否是低电平
//            led1_toggle();
           //设置中断标志位
            vibrate_flag = True;
        }
    }
}
uint8_t buttonA_flag_get(void){   //按键A的获取中断标志位的函数
    uint8_t temp = buttonA_flag;
    buttonA_flag = False;
    return temp;
}

void buttornA_flag_set(uint8_t value){
    buttonA_flag = value;
}

uint8_t buttonB_flag_get(void){   //按键B的获取中断标志位的函数
    uint8_t temp = buttonB_flag;
    buttonB_flag = False;
    return temp;
}
void buttornB_flag_set(uint8_t value){
    buttonB_flag = value;
}

uint8_t vibrate_flag_get(void){  //震动传感器的中断标志位函数
    uint8_t temp = vibrate_flag;
    vibrate_flag = False;
    return temp;
}

void vibrate_flag_set(uint8_t value){
    vibrate_flag = value;
}
  • exti.h文件代码
#ifndef __EXTI_H__
#define __EXTI_H__
#include "stdint.h"

#define True 1
#define False 0

void exti_init(void);

uint8_t buttonA_flag_get(void);
void buttornA_flag_set(uint8_t value);

uint8_t buttonB_flag_get(void);
void buttornB_flag_set(uint8_t value);

uint8_t vibrate_flag_get(void);
void vibrate_flag_set(uint8_t value);

#endif
  • alarm.c文件代码

小结：报警器的触发函数， 低电平触发（和点亮LED灯函数一样）。但是要写一个获取警报器状态的函数。

#include "alarm.h"
#include "stm32f1xx.h"                  // 外设的驱动函数

//初始化GPIO口
void alarm_init(void){
    //打开时钟
    __HAL_RCC_GPIOB_CLK_ENABLE();
    //调用GPIO的初始化函数
    GPIO_InitTypeDef GPIO_Initstruct;
    GPIO_Initstruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_Initstruct.Pin = GPIO_PIN_7;
    GPIO_Initstruct.Pull = GPIO_PULLUP;
    GPIO_Initstruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_Initstruct);
    //关闭继电器
    alarm_off();
}
//接通继电器的函数
void alarm_on(void){
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_RESET);
}

//断开继电器的函数
void alarm_off(void){
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);
}

//获取继电器的状态
uint8_t alarm_status_get(void){
    return (uint8_t)HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_7);
}
  • alarm.h文件代码
#ifndef __ALARM_H__
#define __ALARM_H__
#include "stdint.h"

//宏定义继电器的状态
#define alarm_status_on  0
#define alarm_ststus_off 1

void alarm_init(void);
void alarm_on(void);
void alarm_off(void);
uint8_t alarm_status_get(void);

#endif
  • main.c文件代码：

小结： 主函数的流程图如下

 注意点：

#include "sys.h"
#include "led.h"
#include "delay.h"
#include "exti.h"
#include "alarm.h"

/*==========接线==========
按键A：D0-PB6,按键B：D1-PA12；VCC-5v
震动传感器：PA4；VCC-3.3v
继电器/蜂鸣器：PB7，VCC-3.3V
*/

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* LED初始化 */
    exti_init();
    alarm_init();
    uint8_t alart_mode = False;

    while(1)
    {
      if(buttonA_flag_get() == True){
          alarm_on();
          delay_ms(2000);
          alarm_off();
          alart_mode = True;
      }
      if(buttonB_flag_get() == True){
          if(alarm_status_get() == alarm_status_on){
      //调用这个函数，是当检查到此时报警时，按下按键立马停止报警，避免解除警戒时，先响1s。
            alarm_off();
          }else{
            alarm_on();
            delay_ms(1000);
            alarm_off();
      }
          alart_mode = False;
  }
      if(alart_mode == True){
          if(vibrate_flag_get() == True){
     //在调用这个函数时，内部有清除中断标志，避免在5s内响时，受到震动触发标位置1，会一直响
            alarm_on();
            delay_ms(5000);
            alarm_off();
            vibrate_flag_set(False); //避免当报警时，继续产生震动，使震动标志位置True，一直响，这样只响5s.
          }
      }else{
          vibrate_flag_set(False);
          //避免由于按键B按下时，震动传感器接收到震动时，震动标位置True，当按键A按下时，会造成常响。
      }

    }
}
【雕爷学编程】Arduino动手做（04）---震动传感器模块2
雕爷学编程
08-10 1709
雕爷学编程,Arduino动手做,开源硬件,创客传感器,震动传感器模块
51单片机—电动车报警器
2301_79405674的博客
08-04 808
单片机（Single-Chip Microcomputer）是一种集成电路芯片，把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。基于单片机设计一些外接电路，模块以满足学习，日常调研等工作需求STC89系列单片机。
01：项目一：简易的电动车防盗报警器
qq_51284092的博客
07-09 1878
需要材料：1、51单片机2、震动传感器模块3、继电器模块4、高功率喇叭5、433M无线发射接收模块6、弱干杜邦线。
STM32—一文搞定震动传感器
m0_73951316的博客
09-15 3330
本文讲解了震动传感器的原理及用法，并采用中断处理的方法来对震动传感器的信号进行响应。文章附详细代码，足够你看懂震动传感器的使用方法。
震动传感器(模拟和数字)
热门推荐
acktomas的博客
03-06 2万+
转载：dfrobotwiki 简介 DFRobot数字震动传感器是一个数字的即插即用传感器模块。它可以检测到震动信号，然后输出开关信号到Arduino， 模块使用PH2.0接口，使用数字连接线可以很方便的连接到传感器扩展板上。 它能够感知微弱震动信号，可实现与震动有关的互动作品。 产品参数 在外力震动时，达到适当的震动力时导电针将瞬间开启（ON）。 无方向，任何角度可能检测震动。 适用于小电流...
震动传感器介绍及实战
Botwo的博客
10-05 1885
讲解了震动传感器的工作方式，并且简单应用了震动传感器。
51单片机入门项目总结：简易版防盗报警器
m0_56852164的博客
05-07 3543
一个入门级的51单片机案例：简易电动车报警器
状态机设计模式：电动车报警器项目实战
智小星的博客
12-10 2068
本章将带领大家掌握在嵌入式软件开发中，如何对新项目需求进行软件架构设计，其中包括软件概要设计，软件功能需求分解，功能流程图设计等。
项目一：电动车报警器(stm32)
番茄的博客
03-17 228
单片机供电VCC GND接单片机 产品不震动，输出高电平，模块上的DO口产品震动，输出低电平，绿色指示灯亮 AO口不用 单片机供电VCC GND接单片机，VCC需要接3.3V，5V不行！最大负载电路交流250V/10A，直流30V/10A引脚 IN 接收到低电平时，开关闭合。单片机供电VCC GND接单片机 接收到信号，接收模块对应针脚输出高电平 有D0 D1 D2 D3，对应遥控器的ABCD 。
项目工程2:基于C51的建议电动车报警器
08-27
传感器：红外遥控器、继电器、振动传感器 主要技术：C51单片机的IO开发
基于STM32的HAL库的项目电动车报警器及相关模块程序
09-06
基于STM32的HAL库开发的电动车报警器项目，是在嵌入式系统领域的一个具体应用实例。该项目的实现涉及多个功能模块的整合，这些模块包括但不限于传感器数据采集、信号处理、用户交互界面以及报警机制的触发与执行。...
基于单片机的电动车震动防盗报警器装置设计.pdf
07-12
1. 单片机在电动车防盗装置中的应用：文章讨论了利用单片机设计的一种震动防盗报警器，该装置可以感应电动车的震动并及时通知用户，解决了传统机械锁或数字报警器的一些缺陷。单片机通过控制电路和外部设备，如GSM...
0基础 | STM32 | TB6612电机驱动使用
最新发布
2302_77523399的博客
05-03 672
TB6612的两种类型的电机驱动板的使用及相关代码，还有MIND+图形化编程
TTL、RS-232 和 RS-485 串行通信电平标准区别解析
2301_79958007的博客
04-29 899
TTL、RS-232 和 RS-485 是三种常见的串行通信电平标准，它们各自有不同的协议特点，适用于不同的应用场景。
RISCV学习（5）GD32VF103 MCU架构了解
张一西的博客
04-28 1005
GD32VF103 MCU架构，采样Bumblebee内核，芯来科技（Nuclei System Technology）与台湾晶心科技（Andes Technology）联合开发，
GD32F407单片机开发入门(十六)单片机IAP(在应用编程)详解及实战源码
光子物联
04-28 1662
在单片机应用中，在线升级功能是必不可少的，它可以让我们在不破坏硬件的情况下对程序进行升级和修正，提高了开发效率。本文介绍了GD32F407VET6单片机使用Y-modem协议用串口对单片机进行IAP升级，提供源码
基于STM32定时器中断讲解（HAL库）
2401_83112194的博客
04-26 857
讲解：首先时钟源经过预分频器（一般为72MHZ/36MHZ），内部一般取72，然后进行计数，当计数器时间超过预设时间，则会产生中端。ARR是为了将CNT进行自动清空，重新计数。举例：如用内部时钟源72MHZ则（PSC+1）/F=T=1/f，表示计一个数所用的时间。ARR为重装载，根据所需要的时间Tout来配置重装载（ARR+1）表示要计的数目。比如要计500ms，则ARR可以为4999，PSC为7199。计数模式主要分为向上计数、向下计数、中心对齐计数。【注意：PSC写0则为1分频】当溢出时则会触发中断。
机器人--MCU
m0_60274660的博客
05-03 211
是机器人的“神经末梢”，负责等关键任务。
32单片机——串口
2301_81699298的博客
04-30 780
通信的方式可以分为多种：（1）按照数据传送方式可分为串行通信和并行通信；①串行通信基本特征：数据逐位顺序依次传输优点：传输线少、布线成本低、灵活度高等优点，一般用于近距离人机交互，特殊处理后也可以用于远距离缺点：传输速率低②并行通信基本特征：数据各位可以通过多条线同时传输优点：传输速率高缺点：布线成本高，抗干扰能力差因而适用于短距离、高速率的通信（2）按照通信的数据同步方式，可分为异步通信和同步通信①同步通信要求通信双方共用同一时钟信号，在总线上保持统一的时序和周期完成信息传输。
STM32电动车报警器项目及其模块程序实现
资源摘要信息:"基于STM32的HAL库的项目电动车报警器及相关模块程序" 1. STM32微控制器简介 STM32是STMicroelectronics（意法半导体）推出的一系列32位ARM Cortex-M微控制器（MCU）产品系列。它以高性能、低功耗和...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
