差分探头和普通探头区别是什么？使用差分探头的注意事项

• 差分探头是什么

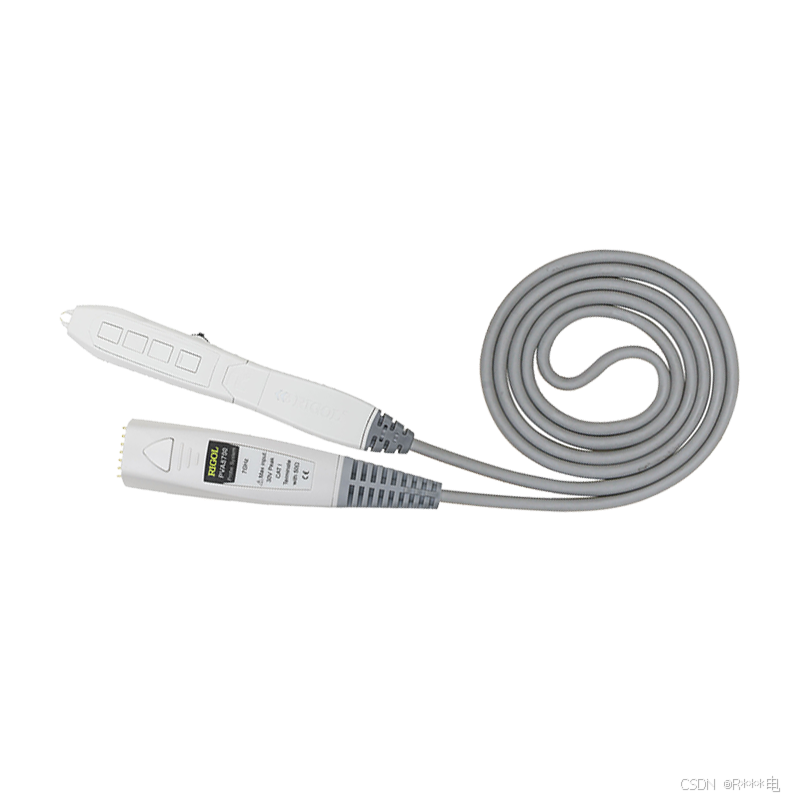

‌‌差分探头是‌示波器的一种测量探头，主要用于观测差分信号。‌ 差分探头利用差分放大原理设计，能够将任意两点之间的浮接信号转换成对地的信号，供示波器、‌电表或计算机使用。这种探头特别适用于那些没有对地回路的电路，如‌电机电路，可以避免触电、示波器损坏或电线走火的风险。‌差分探头的工作原理基于差分放大器，它利用一对信号同时输入到放大电路中，然后相减得到原始信号。这种设计可以消除共模信号的干扰，确保测量的准确性。

• 差分探头的特点

差分探头与普通的探头相比有以下优点：

1. 共模噪声抑制：
   • 差分探头可以有效抑制公共模式噪声，因为它测量的是两个输入端之间的电压差，而非单个输入相对于地的电压。这在噪声较大的环境中尤为重要。
   • 共模抑制比（CMRR）是衡量差分放大电路抑制共模信号及放大差模信号能力的一项技术指标‌。共模抑制比定义为放大器对差模信号的电压放大倍数Aud与对共模信号的电压放大倍数Auc之比的绝对值。即CMRR = │Aud/Auc│ 或者 CMRR = 20lg│Aud/Auc│(dB)。其中，Aud表示差模放大倍数，Auc表示共模放大倍数。共模抑制比的值通常用分贝（dB）来表示。共模抑制比越大，表示探头对共模信号的抑制能力越强，对差模信号的放大能力越好，因此电路的性能越优良。‌
2. 高输入阻抗：大多数差分探头设计有高输入阻抗，以最小化对被测电路的负载效应，从而提高测量精度。
3. 宽带宽：差分探头通常支持宽频带测量，能够适应高速信号的采集和分析需求。
4. 动态范围大：这种探头通常具有较大的动态范围，可以处理从微伏到数千伏的信号，适合多种应用场合。

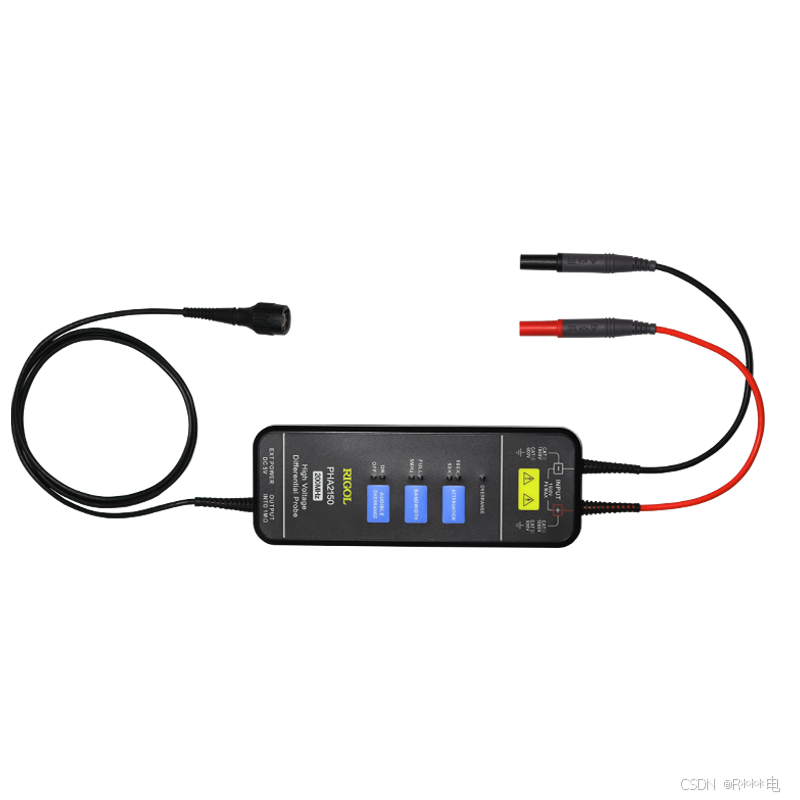

5. 浮动测量能力：能够测量没有共同地线的电路中的信号，这对于某些隔离电源或电机驱动器特别有用。例如高压差分探头主要是针对浮地系统的测量。电源系统测试中经常要求测量三相供电中的火线与火线，或者火线与零（中）线的相对电压差，很多用户直接使用单端探头测量两点电压，导致探头烧毁的现象时有发生。这是因为：大多数示波器的“信号公共线”终端与保护性接地系统相连接，通常称之为“接地”。这样做的结果是：所有施加到示波器上，以及由示波器提供的信号都具有一个公共的连接点。该公用连接点通常是示波器机壳通过使用交流电源设备电源线中的第三根导线地线，将探头地线连到一个测试点上。如果这时使用单端探头测量，那么单端探头的地线与供电线直接相连，后果必然是短路。这种情况下，我们需要差分探头进行浮地测量。
6. 安全性：在高电压测量应用中，差分探头提供了更好的安全保护，因为它们允许测量浮动电压并降低了短路风险。
7. 精确度高：由于其消除共模噪声的能力，使得差分探头在需要高精度的测量场景下表现出色。

• 差分探头使用上的注意事项

差分探头常有多种不同的前端适配不同的测试场景。选择合适的测试前端可以让测试更加方便快捷。

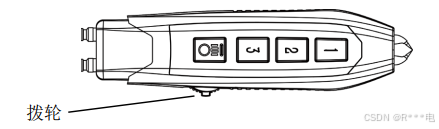

手持式差分探头前端

这类前端可以比较灵活地测量不同宽度引脚间的差分信号。

差分前端测量示意图

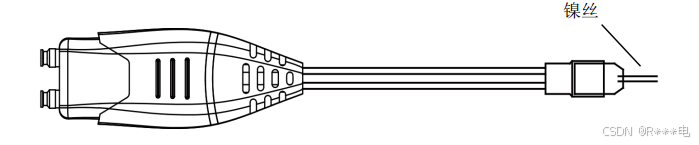

焊接式差分前端

焊接式差分前端适用于长时间时间的固定点位测量

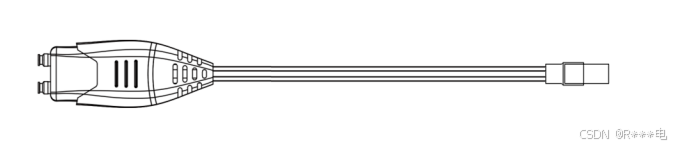

插座式差分前端

插座式差分前端适用于有标准插座的测试点位。且插座式插拔方便，可以快速更换测试点位，且使用寿命长。

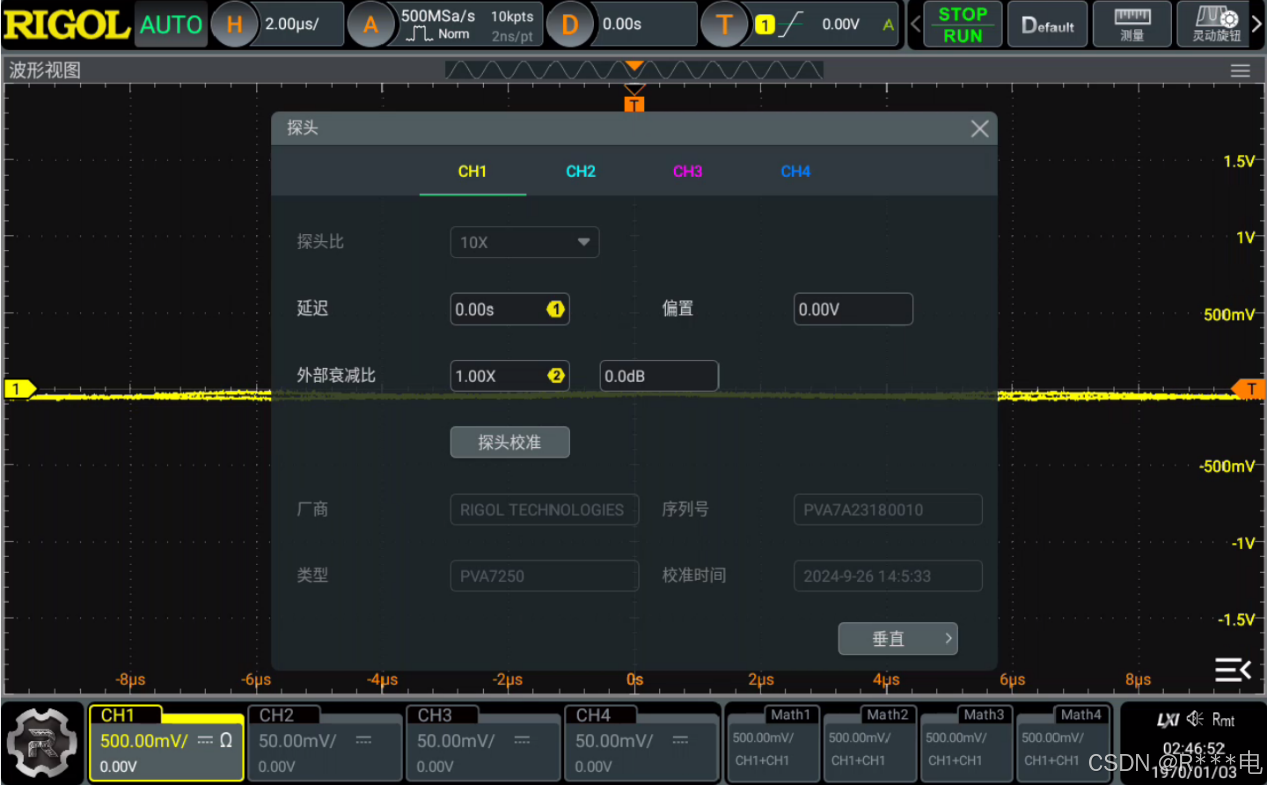

差分探头在使用前一般需要进行校准操作。由于差分探头多为有源探头，因此接入示波器后，可以通过示波器软件对其进行校准。

差分探头对于不同的使用环境常有不同的信号特点。如针对高带宽的差分探头，例如7GHz带宽的探头，其差模电压范围往往会比较小，只有几伏的范围。而与之相反，高压差分探头可以有较大的差模电压范围，但是带宽一般在几兆到几百兆。因此根据实际测量信号的需求去选择正确是探头是进行测量的第一步。
