示波器探头的正确使用方式

• 示波器探头的原理及作用

示波器探头是用于连接示波器和测试电路的工具，其主要作用是采集电信号并将其传输到示波器进行显示。其基本功能如下：

1. 信号传输：
   • 探头的基本功能是从被测电路中提取电压信号，并通过导线传输到示波器。为了避免信号失真，探头通常具有高输入阻抗（通常为1MΩ或更高），以最小化对被测电路的负载效应。
2. 衰减和放大：
   • 多数探头提供不同的衰减比，例如1X、10X、100X等。常用的是10X探头，它通过内部电阻和电容网络将信号幅度缩小10倍，以保护示波器的输入级并扩展测量范围。
   • 衰减可以降低信号的幅度，从而使高电压信号在安全范围内被示波器捕捉。
3. 补偿网络：
   • 无源探头包含一个可调节的补偿电容，用于匹配探头和示波器之间的电容特性。这种补偿确保探头能够正确传输宽频信号，而不会导致频率响应不平坦。
4. 接地：
   • 探头通常还带有接地夹，用于提供稳定的参考电位，减少噪声干扰。

探头在使用示波器测量过程中能起到以下作用：

1. 隔离与保护：
   • 探头能提供电气隔离，防止高电压或反向电流损坏示波器。同时，探头的物理设计降低了操作者触电的风险。
2. 灵活性：
   • 不同类型的探头，如无源探头、主动探头、电流探头等，可以满足不同场合的需求。无源探头适用于一般应用，而主动探头能提供更高的带宽和更低的负载效应。
3. 精确测量：
   • 高质量探头能保持信号完整性，通过适当的衰减和补偿实现准确的时间和幅度测量。

• 如何对示波器探头进行校准

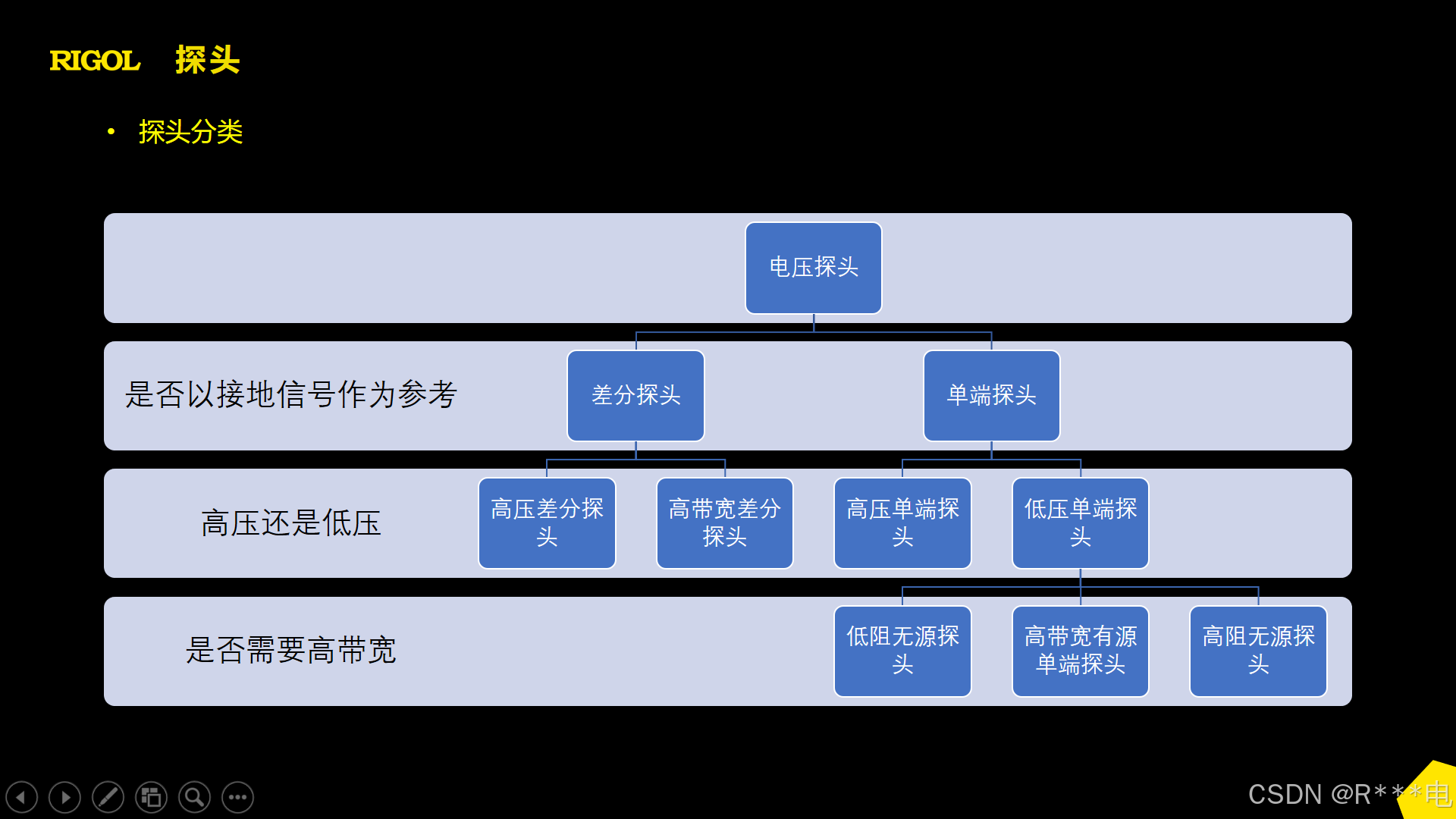

探头的分类

探头的分类按照是否以接地作为参考，接入电压大小，带宽大小等可以大致分为无源探头，有源探头和电流探头。

无源探头的校准方式

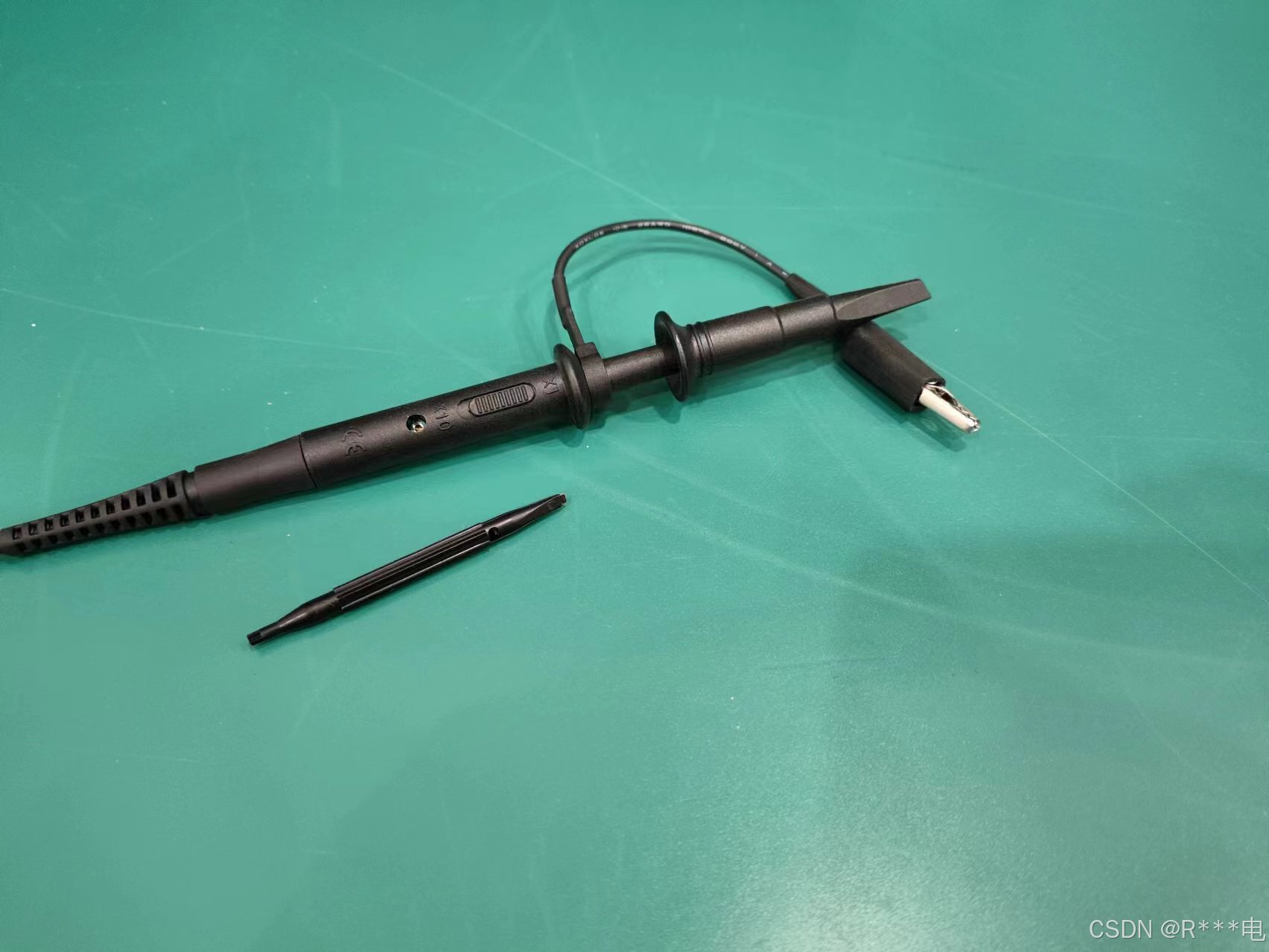

无源探头常为无源高阻探头，以地为参考，带宽为百兆级别，可以输入电压为百伏特级别。在无源探头的前端，常有一个可调电容配合进行调节，可通过探头配送的探棒进行调节。

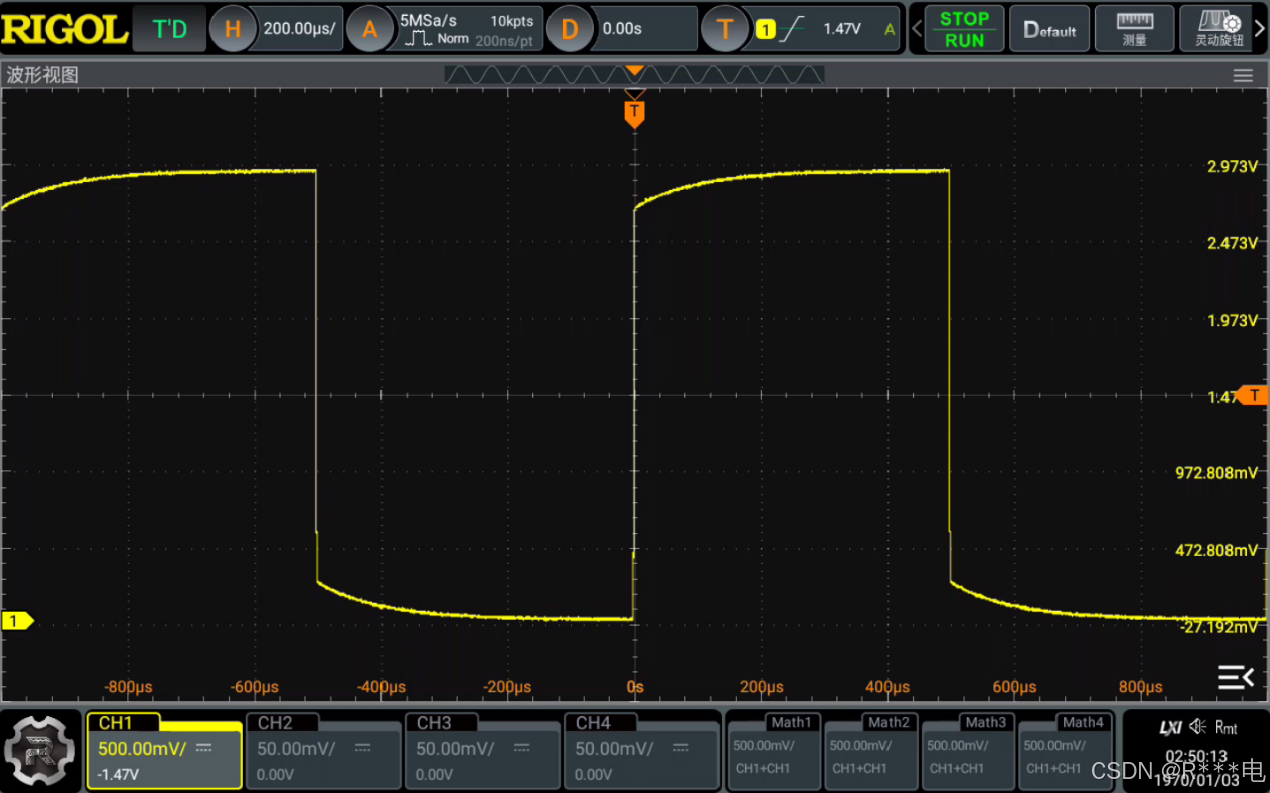

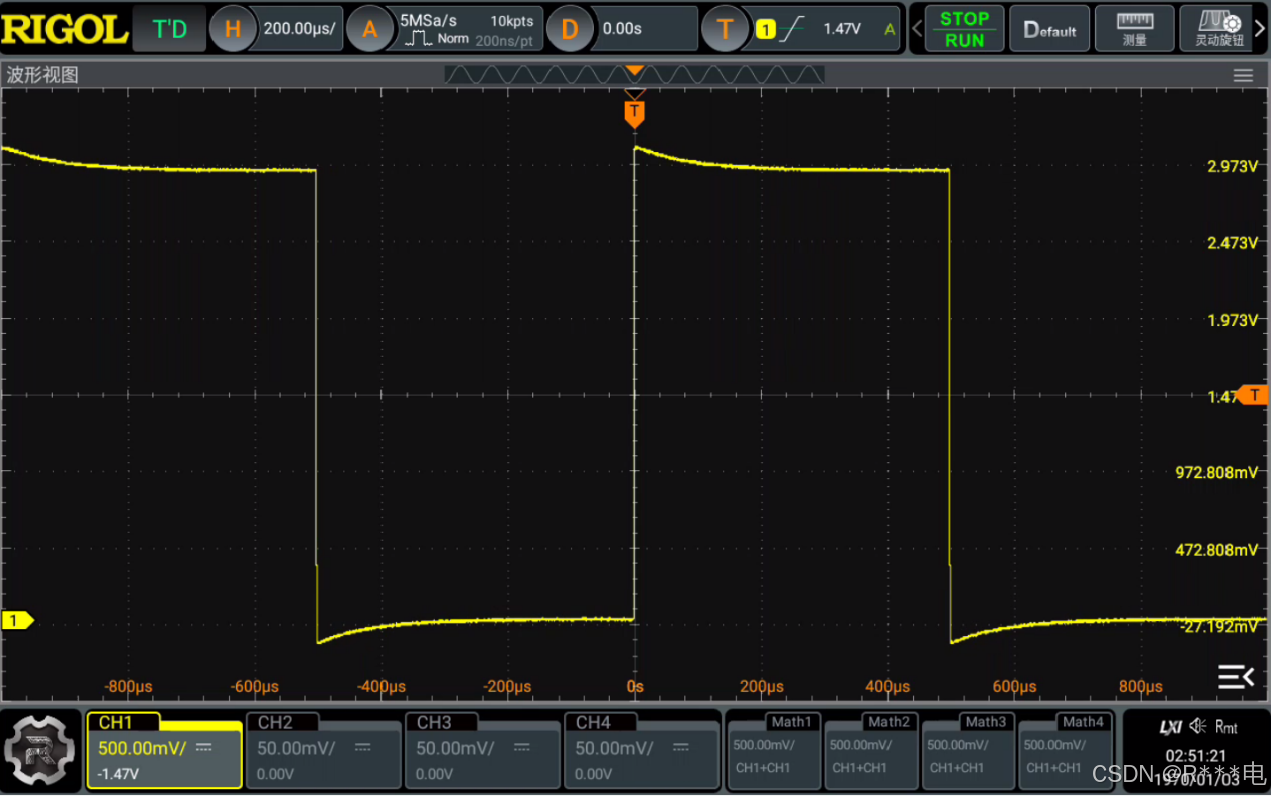

把探头接入示波器自带的自检方波中，执行AUTO后，为进行调节的波形可能显示如下，存在过冲或欠冲的情况。

而通过调节可调电容，可以使得显示的自检方波完全水平，此时探头处于最佳测量状态。

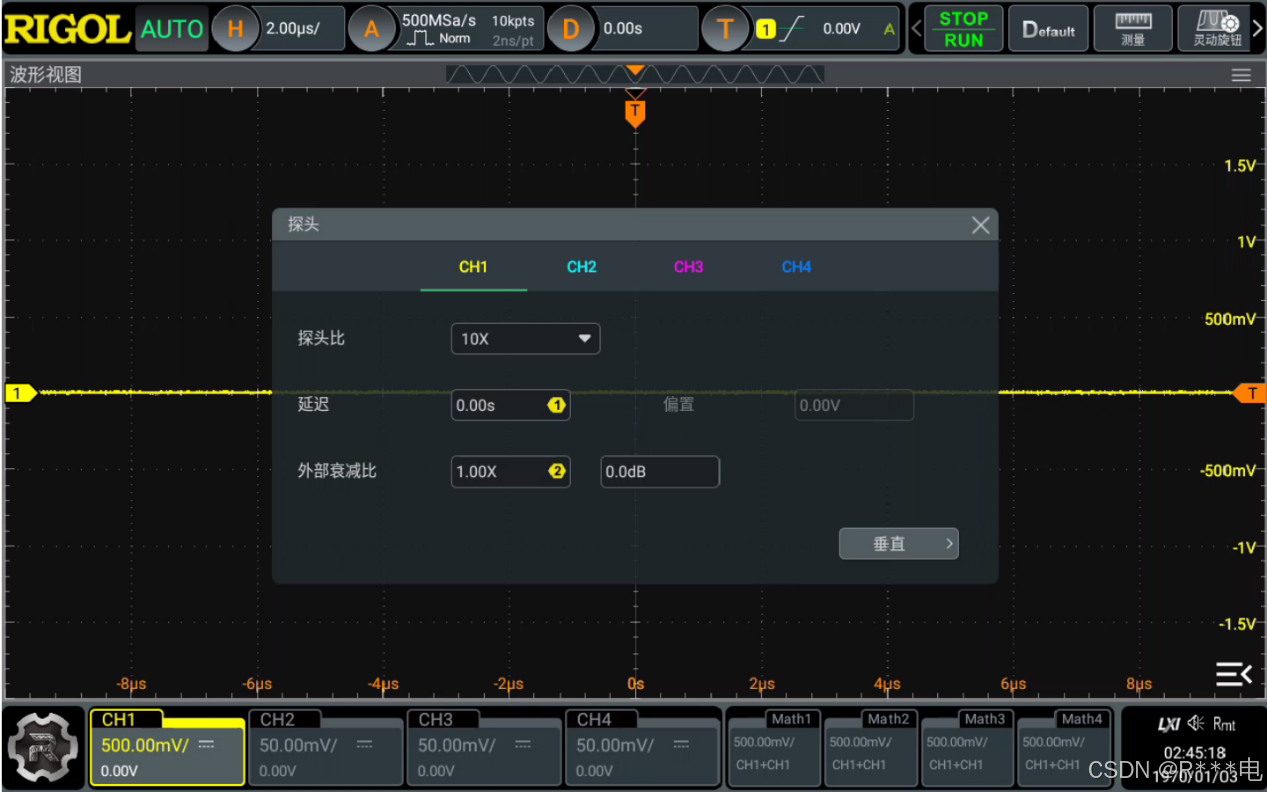

在探头上，有些型号还会存在档位调节的拨片，一般有10X档和1X档。因此在选择完探头上的探头比后，还需要在示波器上设置相应的探头比，如此一来示波器上显示的电压才能与实际测量电压对应上。

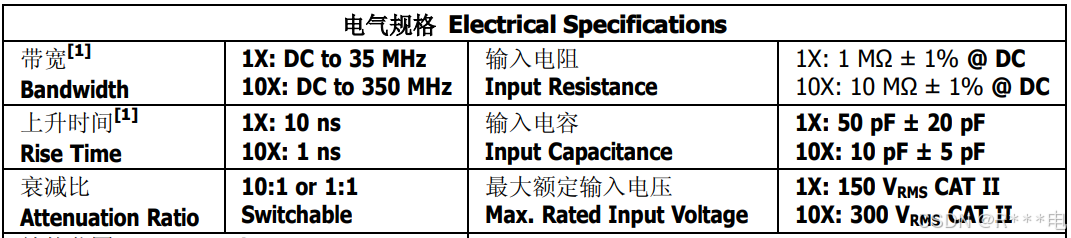

而这个探头比也不是随便选择就行。不同的探头比下，探头的带宽、可接受电压范围、输入阻抗等参数也会有所不同。因此合理根据信号特点选择探头比也是示波器探头使用过程中重要的一环。

有源探头的校准方式

有源探头的种类有很多，例如差分探头，有源高阻探头，光隔离探头等等。他们都有一个特点就是大多通过示波器供电的都能通过软件进行一键校准。

如上图所示，有源探头接入示波器后一般都会自动识别探头比、输入阻抗等参数，且可以通过点击示波器上的探头校准一键完成探头测量前的准备工作。

电流探头的校准方式

电流探头也属于有源探头的一种。但是由于电流探头大多基于霍尔器件工作，因此在校准中还需要进行消磁的工作，确保测量的准确性和精度。消磁操作不同型号的探头可以通过物理按键或示波器选项的方式让探头执行。需要注意的是当电流探头的电流传感器连接被测导体时，请勿进行消磁操作，因为 消磁操作会导致电流流入导体，可能会损坏被测电路的器件。

除此之外，电流探头也存在不同的测量档位。常见的电流探头档位标注方法为10mV/A或100mV/A。其代表的含义就是：每当有1A的电流经过电流探头，电流探头就有输入10mV或100mV电压输入到示波器。所以想要在示波器上看到与实际电流等幅值的电流波形需要在示波器上设置响应的探头比。假设电流探头档位为n V/A，那么此时需要设置的探头比为：n/1:1。所以10mV/A对应探头比就等于0.01/1:1，也就是100:1。

• 如何使用探头测量

单端探头；

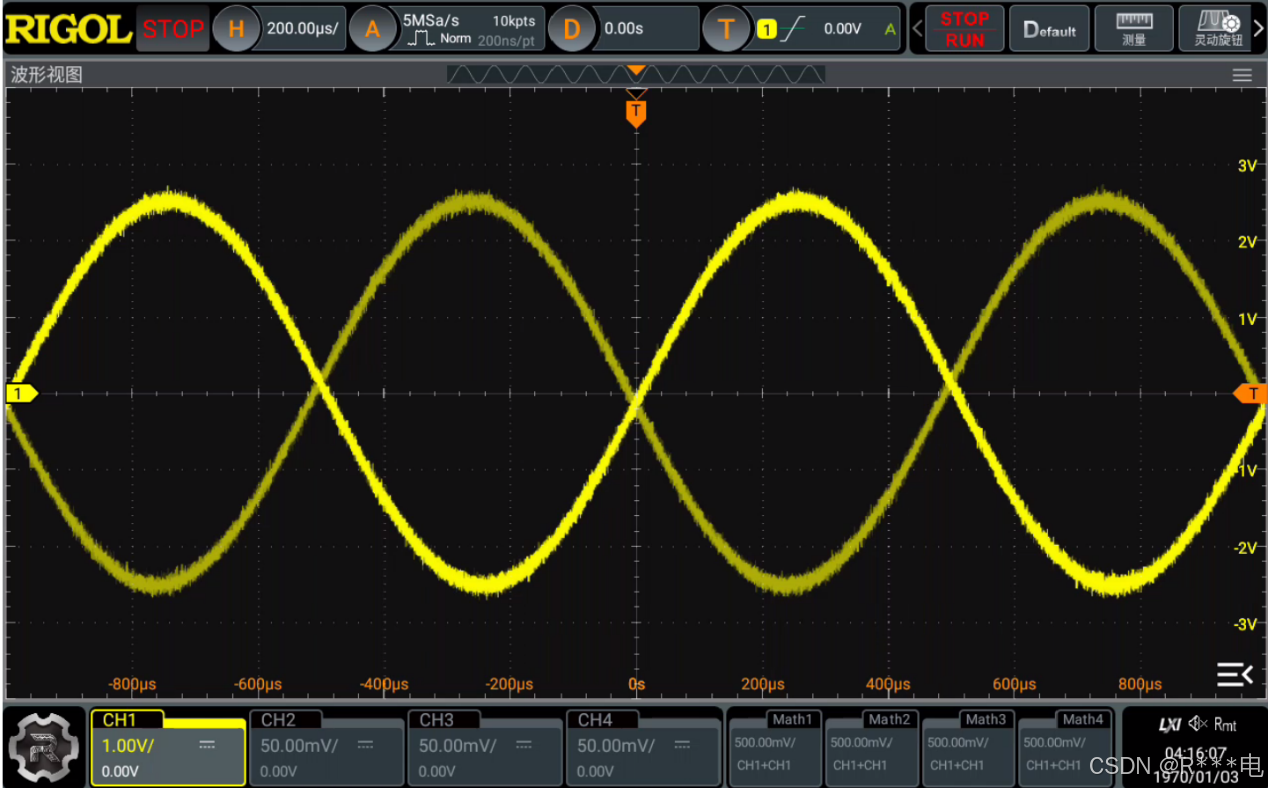

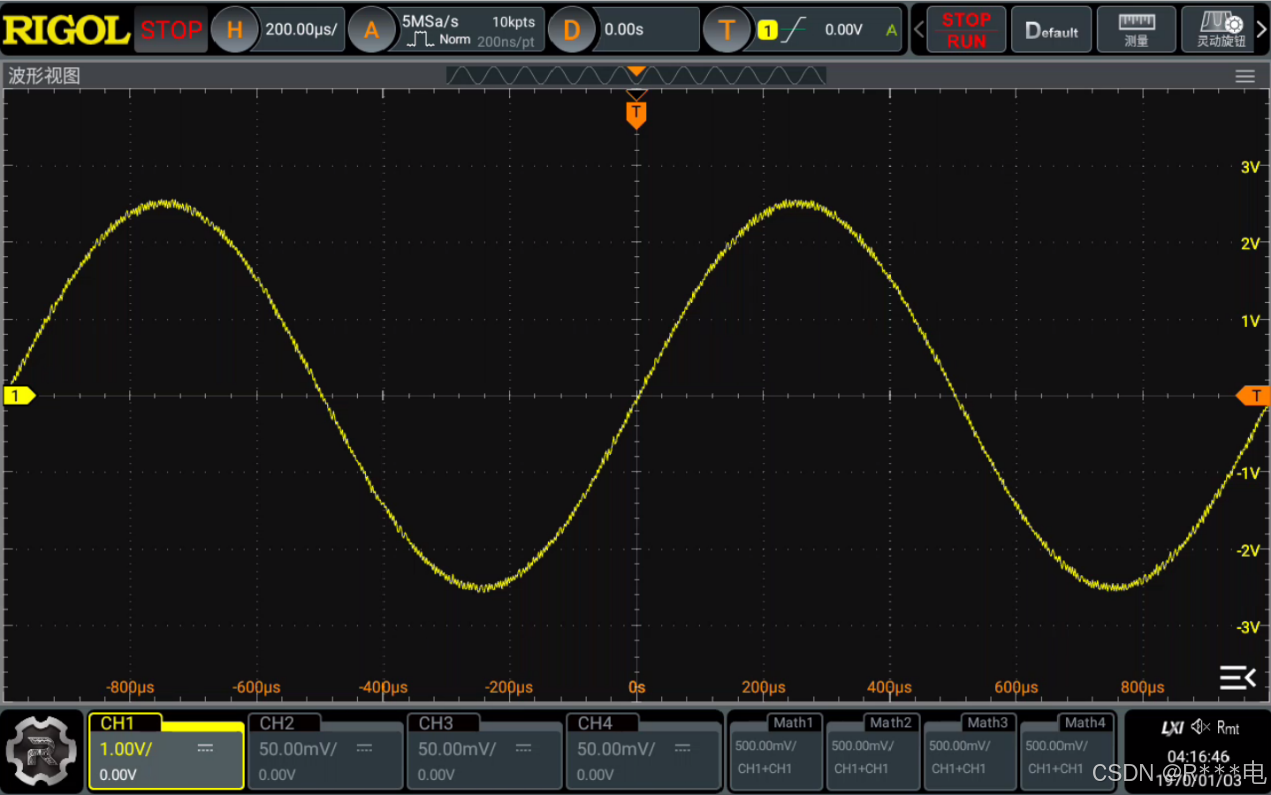

单端探头通常由一端接入信号，另外一端接地。因此测试信号时需要确保地线正常连接，提供参考平面，否则波形可能会出现失真。下图为相同信号没接地线与连接地线的测量结果。

差分探头

差分探头由于会对两端信号进行差分处理，因此具备一定的隔离功能。在使用时，只需调节两尖端到合适的距离，夹持到被测端即可。

电流探头

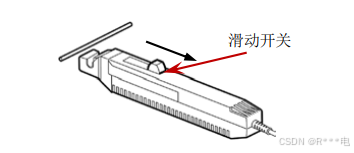

电流探头在使用时需要留意探头上标注的电流流向。打开滑动开关把被测线放入探头孔径当中后反向锁紧滑动开关即可正常进行测量。
