频谱分析仪是一种用于测量和分析信号频谱的仪器，广泛应用于各种领域。以下是一些常见的使用场景：

总体来说，频谱分析仪在任何需要检测、测量、分析或监控信号频谱的场合都能发挥重要作用。

以电磁兼容测试为例，电磁兼容（EMC）测试是一种确保电子设备和系统在其工作环境中不受电磁干扰（EMI），并且自身也不会对其他设备产生电磁干扰的重要测试。

电磁兼容测试的目的

EMC测试通常分为两大类：

传导测试：
- 传导发射（Conducted Emission）：测量设备通过电源线或信号线传导到外部的电磁干扰。
- 传导抗扰度（Conducted Immunity）：评估设备对于通过电源线或信号线传导进来的电磁干扰的抵抗能力。
辐射测试：
- 辐射发射（Radiated Emission）：测量设备直接向外部空间辐射出的电磁干扰。
- 辐射抗扰度（Radiated Immunity）：评估设备对于来自外部空间的电磁干扰的抵抗能力。

主要电磁兼容测试项目

传导发射测试（Conducted Emission Test）：

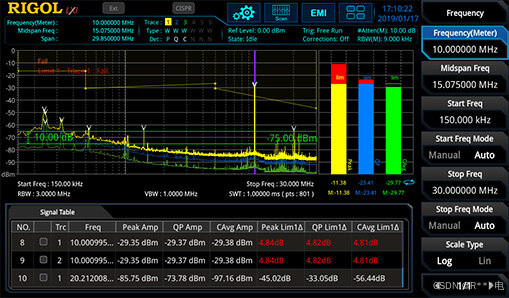

- 使用频谱分析仪和LISN（Line Impedance Stabilization Network）测量设备通过电源线传导的电磁噪声。
- 常见测试标准包括CISPR 22、EN 55022等。
传导抗扰度测试（Conducted Immunity Test）：
- 通过注入低频干扰信号，评估设备是否能在干扰影响下正常工作。
- 常见测试标准包括IEC 61000-4-6等。
辐射发射测试（Radiated Emission Test）：
- 使用天线和频谱分析仪测量设备在开放空间中辐射的电磁波。
- 常见测试标准包括CISPR 16、EN 55011等。
辐射抗扰度测试（Radiated Immunity Test）：
- 利用天线和信号发生器生成干扰信号，评估设备在受到电磁波干扰时的性能表现。
- 常见测试标准包括IEC 61000-4-3等。
静电放电测试（ESD Test）：
- 模拟静电放电场景，评估设备对静电放电的抵抗能力。
- 常见测试标准包括IEC 61000-4-2等。
瞬态抗扰度测试（EFT/Burst Test）：
- 测试设备对快速瞬变脉冲群的抗扰能力。
- 常见测试标准包括IEC 61000-4-4等。
浪涌抗扰度测试（Surge Immunity Test）：
- 检验设备对高能量电压浪涌的抗扰能力。
- 常见测试标准包括IEC 61000-4-5等。
