频谱分析仪与EMI诊断工具

一、作用

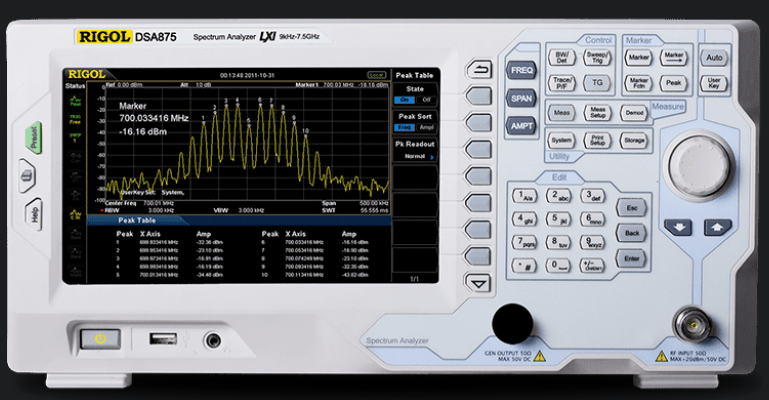

频谱分析仪是一种用于测量信号频谱的设备，它可以帮助我们了解信号的频率成分，幅度分布以及在不同频率下的能量分布情况。最为消费类产品，可以使用它来初步测试分析EMI辐射。

二、近场探头

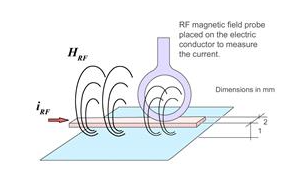

近场探头配合频谱分析仪，用于电子产品的开发阶段进行电场和磁场的测量。



三、频谱分析仪设置

1、BW：带宽设置

分辨率带宽：越小越灵敏，但扫描速度变慢；

视频带宽：越小越灵敏，但扫描速度变慢；

一般设置在9K、30K、120K；也可设置为自动。

2、参考电平

参考电平是指屏幕最上方幅值的最大值，设置的越大，可显示的最大幅值也越大。一般是先设置小一些，在扫描时超出范围后，再将参考电平加大。

3、输入衰减可设置为自动

4、频率范围：消费类产品的辐射测试范围是30M-1GHz

四、测试方法

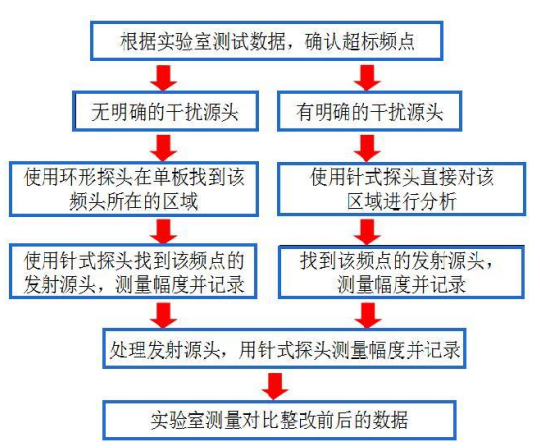

1、一般是先在EMI实验室先正规扫描一次后，再用 频谱仪定位具体噪声源，即超出部分和暗室测试的波形接近。

2、使用探头测试时，注意探头位置、方向、距离要不断变化，找到最大干扰。

3、步骤

五、频谱仪只是看趋势，不能看到具体数据，所以频谱仪不必太贵。使用频谱仪找到干扰源后，再对噪声源进行处理，可以是抑制噪声源、切断传输路径、保护敏感源等。
