基于matlab开发的制冷循环模型。

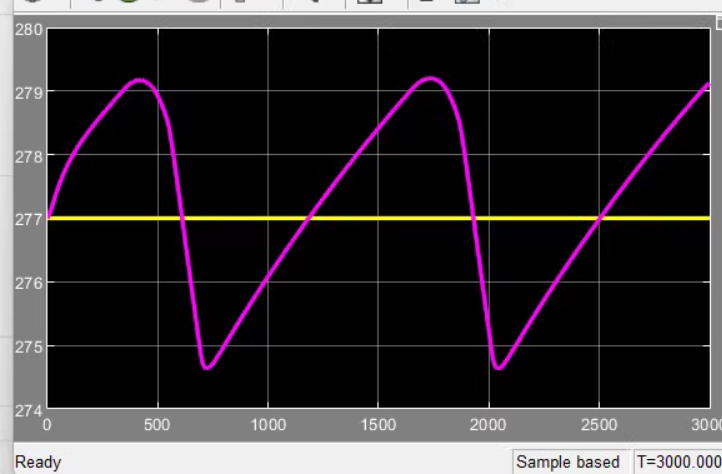

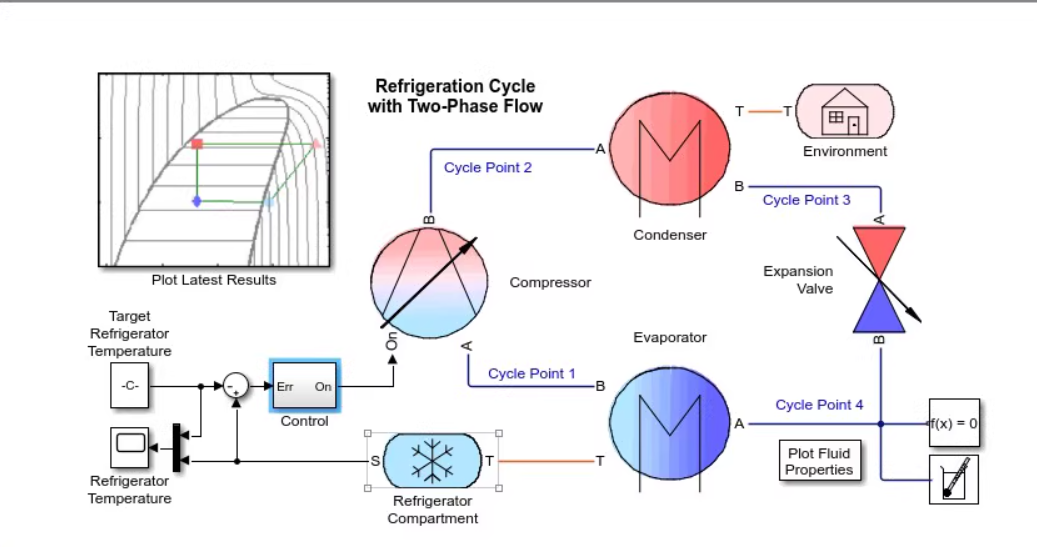

基于matlab开发的制冷循环模型。Simscape两相流域中的制冷循环模型，在simulink中完成多循环温度控制。

以下是一个基于 MATLAB 的制冷循环模型的实现，包括基本的制冷循环计算和可视化。该模型可以用于分析制冷系统的性能参数（如制冷量、压缩功、COP 等）。

---

1. 制冷循环模型简介

制冷循环通常包括以下四个主要过程：

1. 压缩：制冷剂在压缩机中被压缩，压力和温度升高。
2. 冷凝：高温高压的制冷剂蒸气在冷凝器中冷却并冷凝为液体。
3. 膨胀：液体制冷剂通过膨胀阀节流，压力和温度降低。
4. 蒸发：低温低压的制冷剂液体在蒸发器中吸收热量并蒸发为气体。

本模型假设使用理想制冷循环，并采用 R-134a 作为制冷剂。

---

2. MATLAB 实现代码

function refrigeration_cycle_model
    % 制冷循环模型
    clc;
    clear;

    % 输入参数
    T_evap = -10; % 蒸发温度 (°C)
    T_cond = 40;  % 冷凝温度 (°C)
    P_evap = refpropm('P', 'T', T_evap + 273.15, 'Q', 1, 'R134a'); % 蒸发压力 (Pa)
    P_cond = refpropm('P', 'T', T_cond + 273.15, 'Q', 0, 'R134a'); % 冷凝压力 (Pa)

    % 状态点计算
    % 点 1: 蒸发器出口 (饱和蒸气)
    h1 = refpropm('H', 'T', T_evap + 273.15, 'Q', 1, 'R134a'); % 比焓 (J/kg)
    s1 = refpropm('S', 'T', T_evap + 273.15, 'Q', 1, 'R134a'); % 比熵 (J/(kg·K))

    % 点 2: 压缩机出口 (等熵压缩)
    h2s = refpropm('H', 'P', P_cond, 'S', s1, 'R134a'); % 等熵压缩后的比焓 (J/kg)
    eta_comp = 0.7; % 压缩机效率
    h2 = h1 + (h2s - h1) / eta_comp; % 实际压缩后的比焓 (J/kg)

    % 点 3: 冷凝器出口 (饱和液体)
    h3 = refpropm('H', 'T', T_cond + 273.15, 'Q', 0, 'R134a'); % 比焓 (J/kg)

    % 点 4: 膨胀阀出口 (等焓膨胀)
    h4 = h3; % 等焓膨胀

    % 性能参数计算
    Q_evap = h1 - h4; % 制冷量 (J/kg)
    W_comp = h2 - h1; % 压缩功 (J/kg)
    COP = Q_evap / W_comp; % 制冷系数 (COP)

    % 输出结果
    fprintf('制冷循环性能参数:\n');
    fprintf('  制冷量 (Q_evap): %.2f kJ/kg\n', Q_evap / 1000);
    fprintf('  压缩功 (W_comp): %.2f kJ/kg\n', W_comp / 1000);
    fprintf('  制冷系数 (COP): %.2f\n', COP);

    % 绘制 T-s 图
    figure;
    plot_Ts_diagram(T_evap, T_cond, h1, h2, h3, h4, s1);
end

% 绘制 T-s 图
function plot_Ts_diagram(T_evap, T_cond, h1, h2, h3, h4, s1)
    % 计算熵范围
    s_min = s1 - 100; % 最小熵值 (J/(kg·K))
    s_max = s1 + 100; % 最大熵值 (J/(kg·K))
    s = linspace(s_min, s_max, 100); % 熵向量

    % 饱和线
    T_sat_vapor = zeros(size(s));
    T_sat_liquid = zeros(size(s));
    for i = 1:length(s)
        T_sat_vapor(i) = refpropm('T', 'S', s(i), 'Q', 1, 'R134a') - 273.15; % 饱和蒸气温度 (°C)
        T_sat_liquid(i) = refpropm('T', 'S', s(i), 'Q', 0, 'R134a') - 273.15; % 饱和液体温度 (°C)
    end

    % 绘制饱和线
    plot(s / 1000, T_sat_vapor, 'k--', 'LineWidth', 1); hold on;
    plot(s / 1000, T_sat_liquid, 'k--', 'LineWidth', 1);

    % 绘制制冷循环过程
    s_points = [s1, s1, s1, s1]; % 熵值
    T_points = [T_evap, T_evap, T_cond, T_cond]; % 温度值
    plot(s_points / 1000, T_points, '-o', 'LineWidth', 2);

    % 添加标注
    text(s1 / 1000, T_evap, ' 1', 'FontSize', 12);
    text(s1 / 1000, T_cond, ' 2', 'FontSize', 12);
    text(s1 / 1000, T_cond, ' 3', 'FontSize', 12);
    text(s1 / 1000, T_evap, ' 4', 'FontSize', 12);

    % 设置图形属性
    xlabel('比熵 (kJ/(kg·K))');
    ylabel('温度 (°C)');
    title('制冷循环 T-s 图');
    grid on;
    legend('饱和蒸气线', '饱和液体线', '制冷循环', 'Location', 'Best');
end

---

3. 功能说明

1. 输入参数:

   • 用户可以设置蒸发温度 (T_evap) 和冷凝温度 (T_cond)。
   • 使用 refpropm 函数计算制冷剂的状态参数（需要安装 REFPROP 工具箱）。

2. 状态点计算:

   • 通过热力学关系计算各状态点的比焓和比熵。

3. 性能参数:

   • 计算制冷量 (Q_evap)、压缩功 (W_comp) 和制冷系数 (COP)。

4. T-s 图绘制:

   • 绘制制冷循环的 T-s 图，直观展示制冷循环的过程。

---

4. 运行方法

1. 安装 REFPROP 工具箱（https://www.nist.gov/srd/refprop）。
2. 将上述代码保存为一个 .m 文件，例如 refrigeration_cycle_model.m。
3. 在 MATLAB 中运行该文件：refrigeration_cycle_model。
4. 查看输出结果和 T-s 图。

---

5. 扩展功能

1. 动态调整参数:
   • 添加 GUI 界面，允许用户动态调整蒸发温度和冷凝温度。
2. 多制冷剂支持:
   • 支持其他制冷剂（如 R-410A、R-290 等）。
3. 高级模型:
   • 考虑实际压缩机效率、换热器压降等因素。
