光伏电池pv特性曲线，UI特性曲线，matlab仿真模型，带
光伏电池数学建模与仿真分析，P-U特性，I-U特性曲线
可以更改光照和温度，输出想要的特性曲线

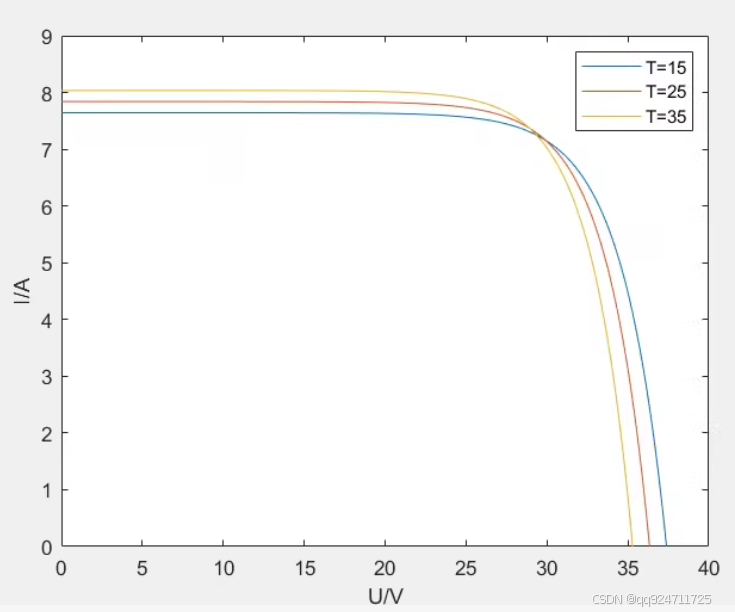

在这里插入图片描述

文章目录


为了模拟光伏电池的P-U（功率-电压）和I-U（电流-电压）特性曲线，并且能够更改光照强度和温度来观察不同条件下的输出特性，我们可以使用MATLAB进行建模与仿真。下面提供了一个基本的光伏电池模型及其MATLAB代码示例。

光伏电池数学模型

光伏电池的基本模型可以通过以下方程描述：

  1. 光电流 ( I_L )：取决于光照强度。
  2. 二极管反向饱和电流 ( I_0 )：取决于电池材料和温度。
  3. 理想因子 ( n ) 和 热电压 ( V_T = \frac{kT}{q} )，其中 ( k ) 是玻尔兹曼常数，( T ) 是绝对温度，( q ) 是电子电荷量。
  4. 串联电阻 ( R_s ) 和 并联电阻 ( R_{sh} )。

光伏电池的输出电流 ( I ) 可以用以下公式表示：
[ I = I_L - I_0\left[\exp\left(\frac{V + IR_s}{nV_T}\right)-1\right] - \frac{V + IR_s}{R_{sh}} ]

MATLAB 仿真代码

% 定义参数
I_L = 8; % 光电流 (A)
I_0 = 1e-9; % 反向饱和电流 (A)
n = 1.5; % 理想因子
k = 1.38e-23; % 玻尔兹曼常数 (J/K)
q = 1.6e-19; % 电子电荷量 (C)
T = 298; % 温度 (K)
V_T = k*T/q; % 热电压 (V)
R_s = 0.1; % 串联电阻 (Ohm)
R_sh = 100; % 并联电阻 (Ohm)

% 定义电压范围
V = linspace(0, 40, 1000); % 电压范围 (V)

% 初始化电流和功率数组
I = zeros(size(V));
P = zeros(size(V));

% 计算不同电压下的电流和功率
for i = 1:length(V)
    % 使用牛顿法求解非线性方程
    fun = @(I) I_L - I_0*(exp((V(i)+I*R_s)/(n*V_T))-1) - (V(i)+I*R_s)/R_sh - I;
    I(i) = fzero(fun, [0, I_L]);
    P(i) = V(i)*I(i);
end

% 绘制I-U和P-U特性曲线
figure;
subplot(2,1,1);
plot(V, I, 'LineWidth', 2);
xlabel('Voltage (V)');
ylabel('Current (A)');
title('I-U Characteristic Curve');
grid on;

subplot(2,1,2);
plot(V, P, 'LineWidth', 2);
xlabel('Voltage (V)');
ylabel('Power (W)');
title('P-U Characteristic Curve');
grid on;

% 函数：改变光照和温度重新计算
function updateCharacteristics(I_L, T, V)
    V_T = k*T/q;
    for i = 1:length(V)
        fun = @(I) I_L - I_0*(exp((V(i)+I*R_s)/(n*V_T))-1) - (V(i)+I*R_s)/R_sh - I;
        I(i) = fzero(fun, [0, I_L]);
        P(i) = V(i)*I(i);
    end
end

% 示例：改变光照和温度查看效果
new_I_L = 7; % 新的光电流 (A)
new_T = 313; % 新的温度 (K)
updateCharacteristics(new_I_L, new_T, V);

% 更新绘图
figure;
subplot(2,1,1);
plot(V, I, 'LineWidth', 2);
xlabel('Voltage (V)');
ylabel('Current (A)');
title(['I-U Characteristic Curve with I_L=', num2str(new_I_L), ', T=', num2str(new_T-273), '°C']);
grid on;

subplot(2,1,2);
plot(V, P, 'LineWidth', 2);
xlabel('Voltage (V)');
ylabel('Power (W)');
title(['P-U Characteristic Curve with I_L=', num2str(new_I_L), ', T=', num2str(new_T-273), '°C']);
grid on;

代码解释

  1. 定义参数：设置光伏电池的基本参数，包括光电流、反向饱和电流、理想因子等。
  2. 电压范围：定义电压的范围用于绘制特性曲线。
  3. 初始化数组：初始化电流和功率数组。
  4. 计算电流和功率：使用牛顿法求解非线性方程，计算不同电压下的电流和功率。
  5. 绘制特性曲线：绘制I-U和P-U特性曲线。
  6. 更新函数：通过改变光照强度和温度，重新计算并更新特性曲线。

运行与测试

  1. 将上述代码保存为一个 .m 文件，例如 pv_model.m。
  2. 在MATLAB中运行该脚本，查看默认条件下的I-U和P-U特性曲线。
  3. 修改 new_I_L 和 new_T 的值，重新运行脚本以查看不同光照强度和温度下的特性曲线。

希望这个示例能帮助你理解如何在MATLAB中对光伏电池进行建模与仿真。

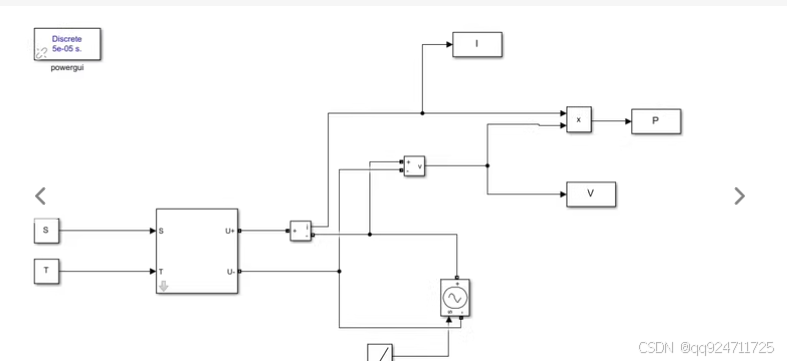

在这里插入图片描述
为了模拟光伏电池的I-U（电流-电压）特性曲线，并且能够更改光照强度和温度来观察不同条件下的输出特性，我们可以使用MATLAB进行建模与仿真。下面提供了一个基本的光伏电池模型及其MATLAB代码示例。

光伏电池数学模型

光伏电池的基本模型可以通过以下方程描述：

  1. 光电流 ( I_L )：取决于光照强度。
  2. 二极管反向饱和电流 ( I_0 )：取决于电池材料和温度。
  3. 理想因子 ( n ) 和 热电压 ( V_T = \frac{kT}{q} )，其中 ( k ) 是玻尔兹曼常数，( T ) 是绝对温度，( q ) 是电子电荷量。
  4. 串联电阻 ( R_s ) 和 并联电阻 ( R_{sh} )。

光伏电池的输出电流 ( I ) 可以用以下公式表示：
[ I = I_L - I_0\left[\exp\left(\frac{V + IR_s}{nV_T}\right)-1\right] - \frac{V + IR_s}{R_{sh}} ]

MATLAB 仿真代码

% 定义参数
k = 1.38e-23; % 玻尔兹曼常数 (J/K)
q = 1.6e-19; % 电子电荷量 (C)
I_0 = 1e-9; % 反向饱和电流 (A)
n = 1.5; % 理想因子
R_s = 0.1; % 串联电阻 (Ohm)
R_sh = 100; % 并联电阻 (Ohm)

% 定义电压范围
V = linspace(0, 40, 1000); % 电压范围 (V)

% 温度范围
T_values = [15, 25, 35]; % 温度 (°C)

% 初始化电流数组
I = zeros(length(V), length(T_values));

% 计算不同温度下的电流
for i = 1:length(T_values)
    T = T_values(i) + 273.15; % 绝对温度 (K)
    V_T = k * T / q; % 热电压 (V)

    % 使用牛顿法求解非线性方程
    for j = 1:length(V)
        fun = @(I) I_L - I_0*(exp((V(j)+I*R_s)/(n*V_T))-1) - (V(j)+I*R_s)/R_sh - I;
        I(j, i) = fzero(fun, [0, I_L]);
    end
end

% 绘制I-U特性曲线
figure;
hold on;
for i = 1:length(T_values)
    plot(V, I(:, i), 'LineWidth', 2);
end
xlabel('Voltage (V)');
ylabel('Current (A)');
title('I-U Characteristic Curve');
legend(sprintf('T=%d°C', T_values));
grid on;
hold off;

代码解释

  1. 定义参数：设置光伏电池的基本参数，包括玻尔兹曼常数、电子电荷量、反向饱和电流、理想因子等。
  2. 电压范围：定义电压的范围用于绘制特性曲线。
  3. 温度范围：定义不同的温度值。
  4. 初始化电流数组：初始化电流数组。
  5. 计算电流：使用牛顿法求解非线性方程，计算不同电压和温度下的电流。
  6. 绘制特性曲线：绘制不同温度下的I-U特性曲线。

运行与测试

  1. 将上述代码保存为一个 .m 文件，例如 pv_model.m。
  2. 在MATLAB中运行该脚本，查看默认条件下的I-U特性曲线。
  3. 修改 T_values 的值，重新运行脚本以查看不同温度下的特性曲线。

希望这个示例能帮助你理解如何在MATLAB中对光伏电池进行建模与仿真。

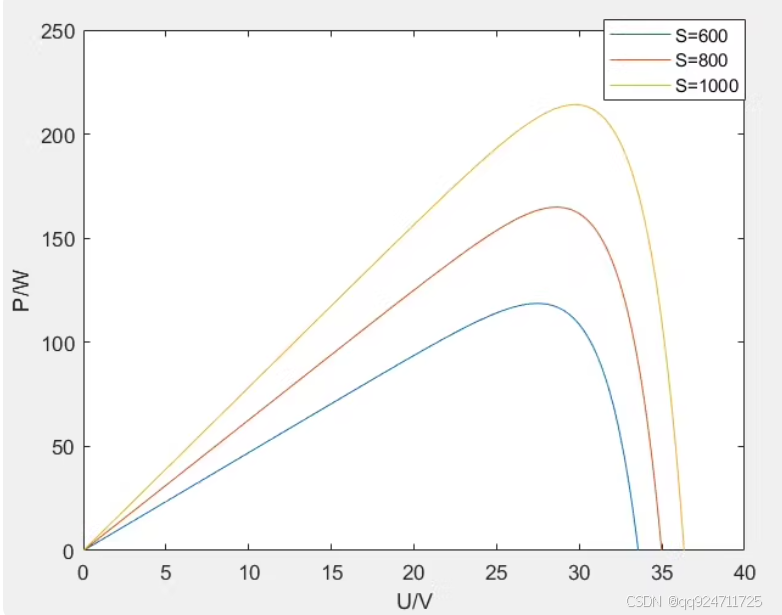

在这里插入图片描述
为了模拟光伏电池的P-U（功率-电压）特性曲线，并且能够更改光照强度和温度来观察不同条件下的输出特性，我们可以使用MATLAB进行建模与仿真。下面提供了一个基本的光伏电池模型及其MATLAB代码示例。

光伏电池数学模型

光伏电池的基本模型可以通过以下方程描述：

  1. 光电流 ( I_L )：取决于光照强度。
  2. 二极管反向饱和电流 ( I_0 )：取决于电池材料和温度。
  3. 理想因子 ( n ) 和 热电压 ( V_T = \frac{kT}{q} )，其中 ( k ) 是玻尔兹曼常数，( T ) 是绝对温度，( q ) 是电子电荷量。
  4. 串联电阻 ( R_s ) 和 并联电阻 ( R_{sh} )。

光伏电池的输出电流 ( I ) 可以用以下公式表示：
[ I = I_L - I_0\left[\exp\left(\frac{V + IR_s}{nV_T}\right)-1\right] - \frac{V + IR_s}{R_{sh}} ]

MATLAB 仿真代码

% 定义参数
k = 1.38e-23; % 玻尔兹曼常数 (J/K)
q = 1.6e-19; % 电子电荷量 (C)
I_0 = 1e-9; % 反向饱和电流 (A)
n = 1.5; % 理想因子
R_s = 0.1; % 串联电阻 (Ohm)
R_sh = 100; % 并联电阻 (Ohm)

% 定义电压范围
V = linspace(0, 40, 1000); % 电压范围 (V)

% 光照强度范围
S_values = [600, 800, 1000]; % 光照强度 (W/m^2)

% 初始化电流和功率数组
I = zeros(length(V), length(S_values));
P = zeros(length(V), length(S_values));

% 计算不同光照强度下的电流和功率
for i = 1:length(S_values)
    S = S_values(i);
    I_L = S / 1000 * 8; % 光电流 (A)

    % 使用牛顿法求解非线性方程
    for j = 1:length(V)
        fun = @(I) I_L - I_0*(exp((V(j)+I*R_s)/(n*V_T))-1) - (V(j)+I*R_s)/R_sh - I;
        I(j, i) = fzero(fun, [0, I_L]);
        P(j, i) = V(j) * I(j, i);
    end
end

% 绘制P-U特性曲线
figure;
hold on;
for i = 1:length(S_values)
    plot(V, P(:, i), 'LineWidth', 2);
end
xlabel('Voltage (V)');
ylabel('Power (W)');
title('P-U Characteristic Curve');
legend(sprintf('S=%d W/m^2', S_values));
grid on;
hold off;

代码解释

  1. 定义参数：设置光伏电池的基本参数，包括玻尔兹曼常数、电子电荷量、反向饱和电流、理想因子等。
  2. 电压范围：定义电压的范围用于绘制特性曲线。
  3. 光照强度范围：定义不同的光照强度值。
  4. 初始化电流和功率数组：初始化电流和功率数组。
  5. 计算电流和功率：使用牛顿法求解非线性方程，计算不同电压和光照强度下的电流和功率。
  6. 绘制特性曲线：绘制不同光照强度下的P-U特性曲线。

运行与测试

  1. 将上述代码保存为一个 .m 文件，例如 pv_model.m。
  2. 在MATLAB中运行该脚本，查看默认条件下的P-U特性曲线。
  3. 修改 S_values 的值，重新运行脚本以查看不同光照强度下的特性曲线。

希望这个示例能帮助你理解如何在MATLAB中对光伏电池进行建模与仿真。
