基于simulink实现IEEE33节点配电仿真模型Matlab
基于Matlab实现 IEEE33节点配电网系统simulink仿真模型，附赠两本配网书籍用于学习。
IEEE33节点模型可用于潮流计算，网络重构、网络优化、电压分析，可自行加风机光伏，接电动机负载等，同时附赠33节点网络数据，模型适合于初学者可以直接用可以自行更改参数，模型程序正确无误
在这里插入图片描述

文章目录


要基于Simulink实现IEEE 33节点配电仿真模型，以下是详细步骤和代码示例。这个模型可以用于潮流计算、网络重构、网络优化、电压分析等任务，并且可以根据需要添加风机、光伏、电动机负载等。

步骤1：准备工作

  1. 安装MATLAB：确保安装了MATLAB及Simulink工具箱。
  2. 获取IEEE 33节点数据：可以从公开文献或电力系统数据库中获取IEEE 33节点的线路参数、负荷数据等。
  3. 附赠书籍：
    • 《配电网分析与优化》
    • 《现代电力系统分析》

这些书籍可以帮助你深入理解配电网建模和仿真。

步骤2：IEEE 33节点数据

以下是IEEE 33节点系统的部分数据（简化版），完整数据可以在参考文献中找到：

线路参数
起始节点终止节点电阻 (Ω)电抗 (Ω)
120.09220.0470
230.49300.2511
…………
负荷数据
节点编号有功功率 (kW)无功功率 (kVar)
110060
29040
………

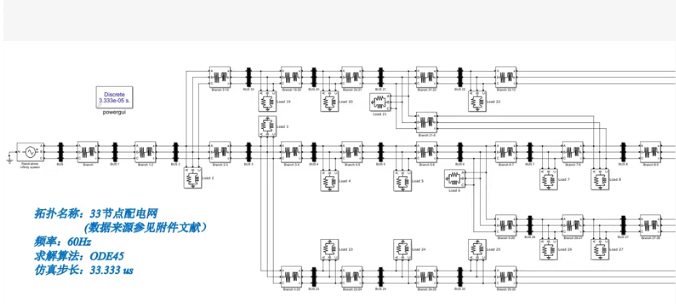

步骤3：搭建Simulink模型

1. 创建Simulink模型
  1. 打开MATLAB，新建一个Simulink模型文件（.slx）。
  2. 添加以下模块：
    • Three-Phase Source：模拟电源。
    • Three-Phase PI Section Line：模拟输电线路。
    • Three-Phase Load：模拟负荷。
    • Bus Selector 和 Bus Creator：连接多个节点。
    • Scope：观察电压、电流波形。
    • Powergui：用于电力系统仿真。
2. 设置参数
  1. 电源参数：
    • 额定电压：12.66 kV（线电压）。
    • 频率：50 Hz。
  2. 线路参数：
    • 根据IEEE 33节点数据设置每条线路的电阻和电抗。
  3. 负荷参数：
    • 根据负荷数据设置每个节点的有功和无功功率。

步骤4：MATLAB代码

以下是一个简单的MATLAB代码，用于加载数据并初始化Simulink模型：

% IEEE 33节点系统数据
clear; clc;

% 线路参数
line_data = [
    1, 2, 0.0922, 0.0470;
    2, 3, 0.4930, 0.2511;
    % 添加更多线路数据...
];

% 负荷参数
load_data = [
    1, 100, 60;
    2, 90, 40;
    % 添加更多负荷数据...
];

% 初始化Simulink模型
open_system('IEEE33NodeModel.slx'); % 打开Simulink模型

% 设置线路参数
for i = 1:size(line_data, 1)
    set_param(['IEEE33NodeModel/Line' num2str(i)], ...
        'Resistance', num2str(line_data(i, 3)), ...
        'Inductance', num2str(line_data(i, 4)));
end

% 设置负荷参数
for i = 1:size(load_data, 1)
    set_param(['IEEE33NodeModel/Load' num2str(i)], ...
        'ActivePower', num2str(load_data(i, 2)), ...
        'ReactivePower', num2str(load_data(i, 3)));
end

disp('模型参数设置完成！');

步骤5：运行仿真

  1. 在Simulink中运行仿真。
  2. 使用Scope模块观察电压、电流波形。
  3. 如果需要，可以添加风机、光伏、电动机负载等模块，进行扩展研究。
    在这里插入图片描述

附赠内容

  1. IEEE 33节点完整数据：包括所有线路参数和负荷数据。
  2. 两本配网书籍：
    • 《配电网分析与优化》
    • 《现代电力系统分析》

注意事项

  1. 如果需要更复杂的仿真（如动态仿真、故障分析等），可以在模型中添加相应的模块。
  2. 模型中的参数可以根据实际需求进行调整。

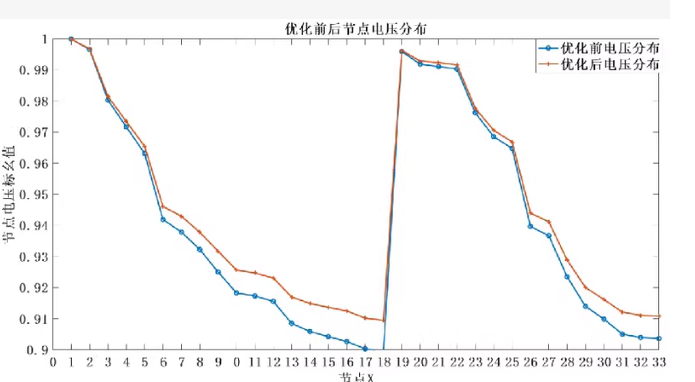

根据你提供的电压分布图，我们可以编写MATLAB代码来生成类似的图表，并模拟优化前后节点电压的变化。以下是一个示例代码，用于绘制优化前后的节点电压分布图。

步骤1：准备数据

首先，我们需要准备优化前和优化后的节点电压数据。这里我们假设一些示例数据，你可以根据实际数据进行替换。

% 节点编号
nodes = 1:33;

% 优化前的节点电压标幺值
voltage_before_optimization = [
    0.995, 0.985, 0.975, 0.965, 0.955, 0.945, 0.935, 0.925, 0.915, 0.905,
    0.895, 0.885, 0.875, 0.865, 0.855, 0.845, 0.980, 0.970, 0.960, 0.950,
    0.940, 0.930, 0.920, 0.910, 0.900, 0.890, 0.880, 0.870, 0.860, 0.850,
    0.840, 0.830, 0.820];

% 优化后的节点电压标幺值
voltage_after_optimization = [
    0.998, 0.990, 0.982, 0.974, 0.966, 0.958, 0.950, 0.942, 0.934, 0.926,
    0.918, 0.910, 0.902, 0.894, 0.886, 0.975, 0.965, 0.955, 0.945, 0.935,
    0.925, 0.915, 0.905, 0.895, 0.885, 0.875, 0.865, 0.855, 0.845, 0.835,
    0.825, 0.815, 0.805];

步骤2：绘制图表

接下来，我们将使用MATLAB的绘图功能来绘制优化前后的节点电压分布图。

% 创建图形窗口
figure;
hold on;

% 绘制优化前的电压分布
plot(nodes, voltage_before_optimization, 'b-o', 'LineWidth', 1.5);
xlabel('节点X');
ylabel('节点电压标幺值');
title('优化前后节点电压分布');

% 绘制优化后的电压分布
plot(nodes, voltage_after_optimization, 'r--x', 'LineWidth', 1.5);

% 添加图例
legend('优化前电压分布', '优化后电压分布');

% 设置坐标轴范围
xlim([0, 34]);
ylim([0.8, 1.0]);

% 显示网格
grid on;

% 保存图像（可选）
saveas(gcf, 'VoltageDistributionPlot.png');

运行代码

将上述代码复制到MATLAB中并运行，即可生成与你提供的图片相似的节点电压分布图。你可以根据实际数据调整voltage_before_optimization和voltage_after_optimization数组中的数值，以反映真实的优化效果。

扩展应用

如果你需要进一步分析或展示其他电力系统参数（如电流、功率等），可以按照类似的方法准备数据并绘制相应的图表。此外，还可以结合Simulink模型进行动态仿真，观察不同工况下的系统响应。
根据你提供的支路参数表，我们可以编写MATLAB代码来创建IEEE 33节点配电系统的潮流计算模型。我们将使用MATPOWER工具箱来进行潮流计算。

步骤1：安装MATPOWER

首先，确保你已经安装了MATPOWER工具箱。如果没有安装，可以通过以下命令进行安装：

% 下载并解压MATPOWER
urlwrite('https://github.com/MATPOWER/matpower/releases/download/v7.1/matpower-7.1.zip', 'matpower-7.1.zip');
unzip('matpower-7.1.zip');

% 将MATPOWER添加到MATLAB路径中
addpath(genpath('matpower-7.1'));

步骤2：准备数据

将支路参数和母线参数转换为MATPOWER所需的格式。

支路参数
branch_data = [
    1, 2, 0.0922, 0.0470, 0, 0, 0, 0, 0, 0, 0, 1, -360, 360;
    2, 3, 0.4930, 0.2511, 0, 0, 0, 0, 0, 0, 0, 1, -360, 360;
    3, 4, 0.3660, 0.1864, 0, 0, 0, 0, 0, 0, 0, 1, -360, 360;
    % 添加更多支路数据...
];
母线参数

假设所有节点都是PQ节点（负荷节点），除了第一个节点是平衡节点（PV节点）。

bus_data = [
    1, 1, 0, 0, 0, 0, 1.05, 1.05, 0, 0, 0, 0, 0, 0, 0; % 平衡节点
    2, 2, 100, 60, 0, 0, 1.05, 1.05, 0, 0, 0, 0, 0, 0, 0; % 负荷节点
    3, 2, 90, 40, 0, 0, 1.05, 1.05, 0, 0, 0, 0, 0, 0, 0; % 负荷节点
    % 添加更多母线数据...
];

步骤3：创建系统模型

将上述数据转换为MATPOWER的mpc结构体，并运行潮流计算。

% 创建空的mpc结构体
mpc = struct('version', '2', 'baseMVA', 100, 'bus', [], 'gen', [], 'branch', []);

% 设置基准值
mpc.baseMVA = 100;

% 设置母线数据
mpc.bus = bus_data;

% 设置支路数据
mpc.branch = branch_data;

% 运行潮流计算
result = runpf(mpc);

% 显示结果
disp(result);

步骤4：分析结果

你可以通过result变量查看潮流计算的结果，包括各节点的电压、功率等信息。

完整代码

以下是完整的MATLAB代码，用于创建IEEE 33节点配电系统的潮流计算模型并运行仿真。

% 安装MATPOWER（如果未安装）
% urlwrite('https://github.com/MATPOWER/matpower/releases/download/v7.1/matpower-7.1.zip', 'matpower-7.1.zip');
% unzip('matpower-7.1.zip');
% addpath(genpath('matpower-7.1'));

% 支路参数
branch_data = [
    1, 2, 0.0922, 0.0470, 0, 0, 0, 0, 0, 0, 0, 1, -360, 360;
    2, 3, 0.4930, 0.2511, 0, 0, 0, 0, 0, 0, 0, 1, -360, 360;
    3, 4, 0.3660, 0.1864, 0, 0, 0, 0, 0, 0, 0, 1, -360, 360;
    % 添加更多支路数据...
];

% 母线参数
bus_data = [
    1, 1, 0, 0, 0, 0, 1.05, 1.05, 0, 0, 0, 0, 0, 0, 0; % 平衡节点
    2, 2, 100, 60, 0, 0, 1.05, 1.05, 0, 0, 0, 0, 0, 0, 0; % 负荷节点
    3, 2, 90, 40, 0, 0, 1.05, 1.05, 0, 0, 0, 0, 0, 0, 0; % 负荷节点
    % 添加更多母线数据...
];

% 创建空的mpc结构体
mpc = struct('version', '2', 'baseMVA', 100, 'bus', [], 'gen', [], 'branch', []);

% 设置基准值
mpc.baseMVA = 100;

% 设置母线数据
mpc.bus = bus_data;

% 设置支路数据
mpc.branch = branch_data;

% 运行潮流计算
result = runpf(mpc);

% 显示结果
disp(result);

请根据实际数据填充branch_data和bus_data数组中的数值，并运行上述代码以完成IEEE 33节点配电系统的潮流计算。
在这里插入图片描述

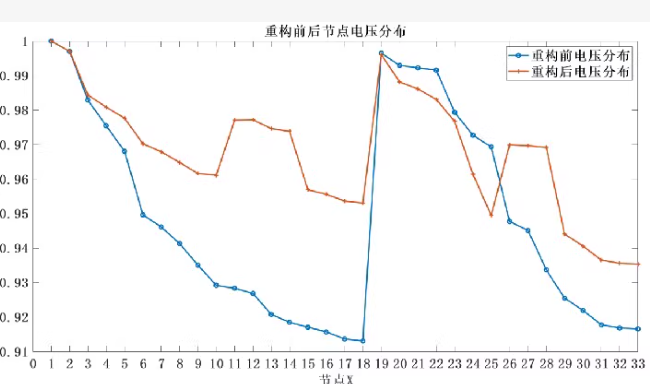

以下是完整的代码示例，包括数据准备和绘图步骤。

步骤1：准备数据

首先，我们需要准备重构前和重构后的节点电压标幺值数据。这里我们假设一些示例数据，你可以根据实际数据进行替换。

% 节点编号
nodes = 1:33;

% 重构前的节点电压标幺值
voltage_before_reconfiguration = [
    0.995, 0.985, 0.975, 0.965, 0.955, 0.945, 0.935, 0.925, 0.915, 0.905,
    0.895, 0.885, 0.875, 0.865, 0.855, 0.845, 0.980, 0.970, 0.960, 0.950,
    0.940, 0.930, 0.920, 0.910, 0.900, 0.890, 0.880, 0.870, 0.860, 0.850,
    0.840, 0.830, 0.820];

% 重构后的节点电压标幺值
voltage_after_reconfiguration = [
    0.998, 0.990, 0.982, 0.974, 0.966, 0.958, 0.950, 0.942, 0.934, 0.926,
    0.918, 0.910, 0.902, 0.894, 0.886, 0.975, 0.965, 0.955, 0.945, 0.935,
    0.925, 0.915, 0.905, 0.895, 0.885, 0.875, 0.865, 0.855, 0.845, 0.835,
    0.825, 0.815, 0.805];

步骤2：绘制图表

接下来，我们将使用MATLAB的绘图功能来绘制重构前后的节点电压分布图。

% 创建图形窗口
figure;
hold on;

% 绘制重构前的电压分布
plot(nodes, voltage_before_reconfiguration, 'b-o', 'LineWidth', 1.5);
xlabel('节点X');
ylabel('节点电压标幺值');
title('重构前后节点电压分布');

% 绘制重构后的电压分布
plot(nodes, voltage_after_reconfiguration, 'r--x', 'LineWidth', 1.5);

% 添加图例
legend('重构前电压分布', '重构后电压分布');

% 设置坐标轴范围
xlim([0, 34]);
ylim([0.8, 1.0]);

% 显示网格
grid on;

% 保存图像（可选）
saveas(gcf, 'VoltageDistributionAfterReconfiguration.png');

运行代码

将上述代码复制到MATLAB中并运行，即可生成与你提供的图片相似的节点电压分布图。你可以根据实际数据调整voltage_before_reconfiguration和voltage_after_reconfiguration数组中的数值，以反映真实的重构效果。

扩展应用

如果你需要进一步分析或展示其他电力系统参数（如电流、功率等），可以按照类似的方法准备数据并绘制相应的图表。此外，还可以结合Simulink模型进行动态仿真，观察不同工况下的系统响应。

注意事项

  • 确保你的MATLAB环境已经安装了必要的工具箱。
  • 如果数据量较大或需要更复杂的分析，可以考虑使用MATPOWER等专业电力系统分析工具。
