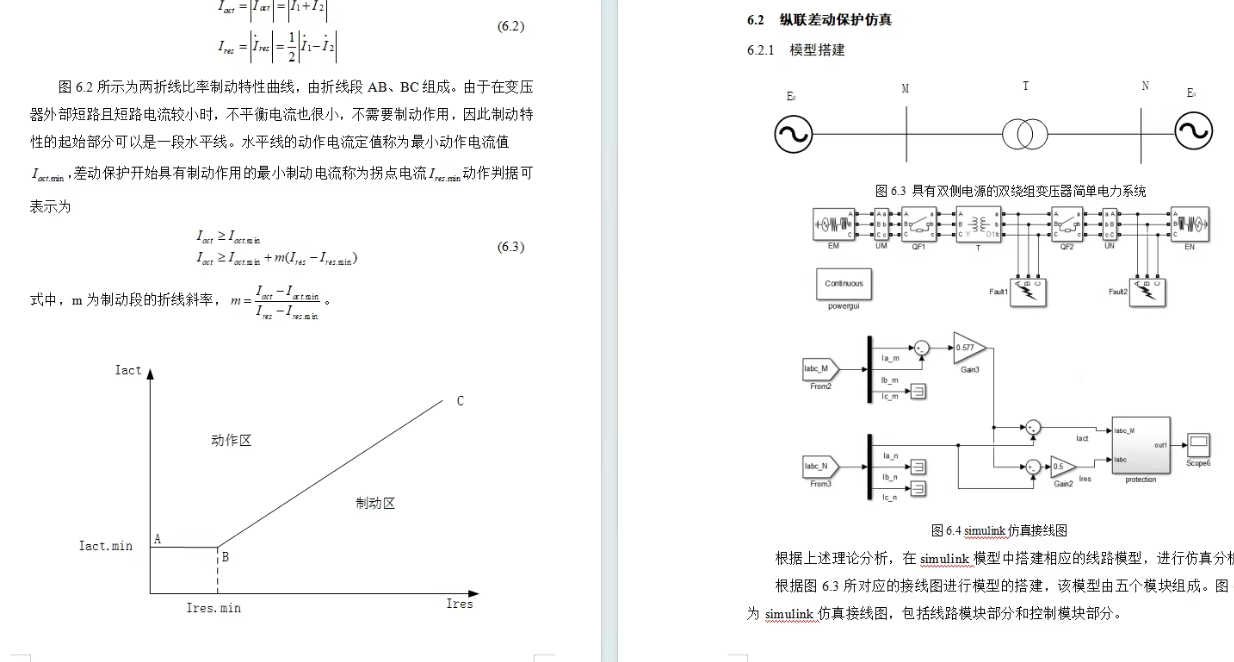

变压器差动保护仿真➕报告

变压器差动保护是一种用于检测和隔离变压器内部故障的保护措施。它通过比较变压器两侧电流的大小和相位来工作。当检测到异常差异时，即认为发生了内部故障，并触发保护动作。

在MATLAB/Simulink中实现变压器差动保护的仿真，通常包括以下几个步骤：

1. 构建变压器模型：使用Simulink中的电力系统模块库（Simscape Electrical）创建一个变压器模型。
2. 添加电源和负载：为变压器模型添加适当的电源和负载以模拟实际运行条件。
3. 实现差动保护逻辑：编写MATLAB函数或使用Simulink模块来实现差动保护算法。这通常涉及到计算变压器两侧电流的差异，并基于设定的阈值判断是否触发保护动作。

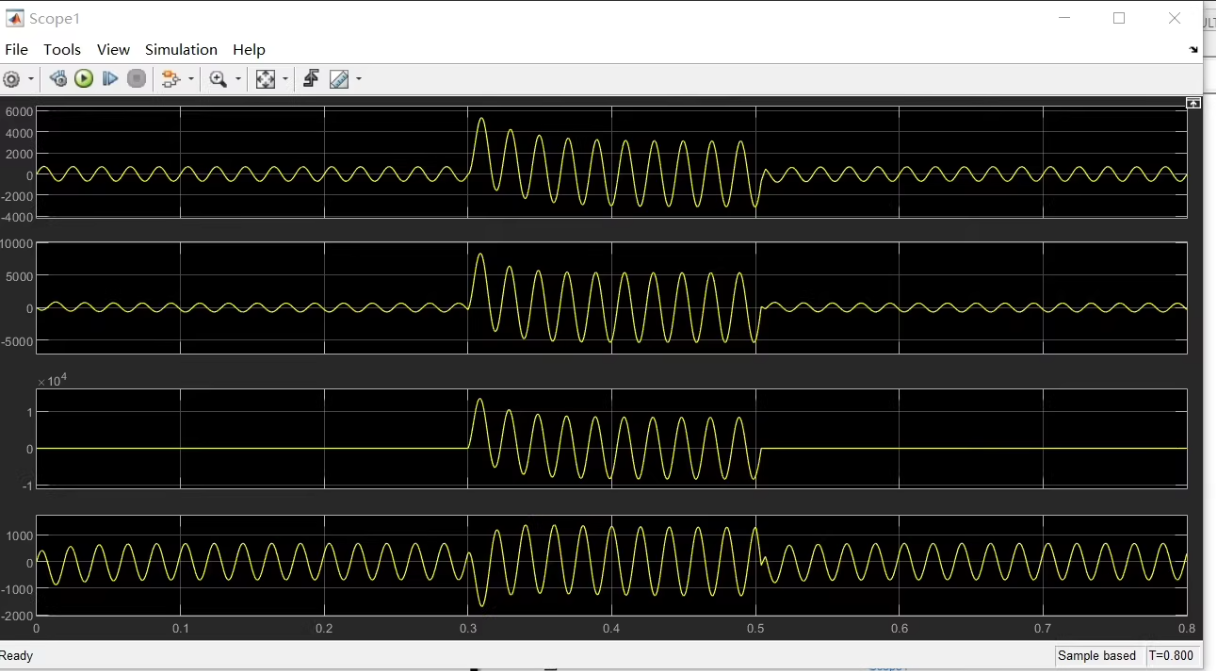

4. 仿真与分析：设置仿真参数并运行仿真，观察差动保护的行为并对结果进行分析。

以下是一个简单的示例代码片段，用于说明如何在MATLAB/Simulink中实现基本的差动保护逻辑。请注意，这只是一个概念性的例子，具体应用可能需要根据实际情况进行调整。

% 假设已有一个Simulink模型包含变压器及其两侧的电流测量

% 获取变压器两侧的电流信号
current_primary = ... % 主侧电流信号
current_secondary = ... % 副侧电流信号，注意要考虑变比

% 计算差流
diff_current = abs(current_primary - current_secondary);

% 设置差动保护的动作阈值
threshold = 0.1; % 示例阈值，实际应根据具体情况设定

% 判断是否触发保护
if diff_current > threshold
    disp('触发差动保护');
    % 这里可以添加保护动作的逻辑，例如断开电路等
else
 jadx
    disp('系统正常运行');
end

在Simulink中，你可能会使用“Current Measurement”模块来获取电流信号，“Math Function”模块来进行数学运算（如减法、绝对值），以及“Relay”模块来模拟保护继电器的行为。
