无实物开关?杜邦线也能轻松控制Arduino LED灯!
目录
概述
在Arduino的入门学习与项目实践中,控制LED灯的亮灭是一个经典且基础的实验。通常,我们会使用实体开关来实现对LED灯的控制,但有时候可能手头并没有合适的开关元件。别担心,今天我们就来探索一种别样的方法——利用杜邦线模拟开关,来实现对LED灯的控制。
原理剖析
在Arduino中,数字引脚可以读取外部输入的电平状态,高电平(HIGH)和低电平(LOW)就如同开关的“按下”和“松开”状态。我们可以使用杜邦线将某个数字引脚与地(GND)短接或断开,来改变该引脚的电平状态,从而模拟开关的动作。当引脚检测到从低电平到高电平的变化(上升沿)时,我们就可以触发相应的操作,比如切换LED灯的状态。

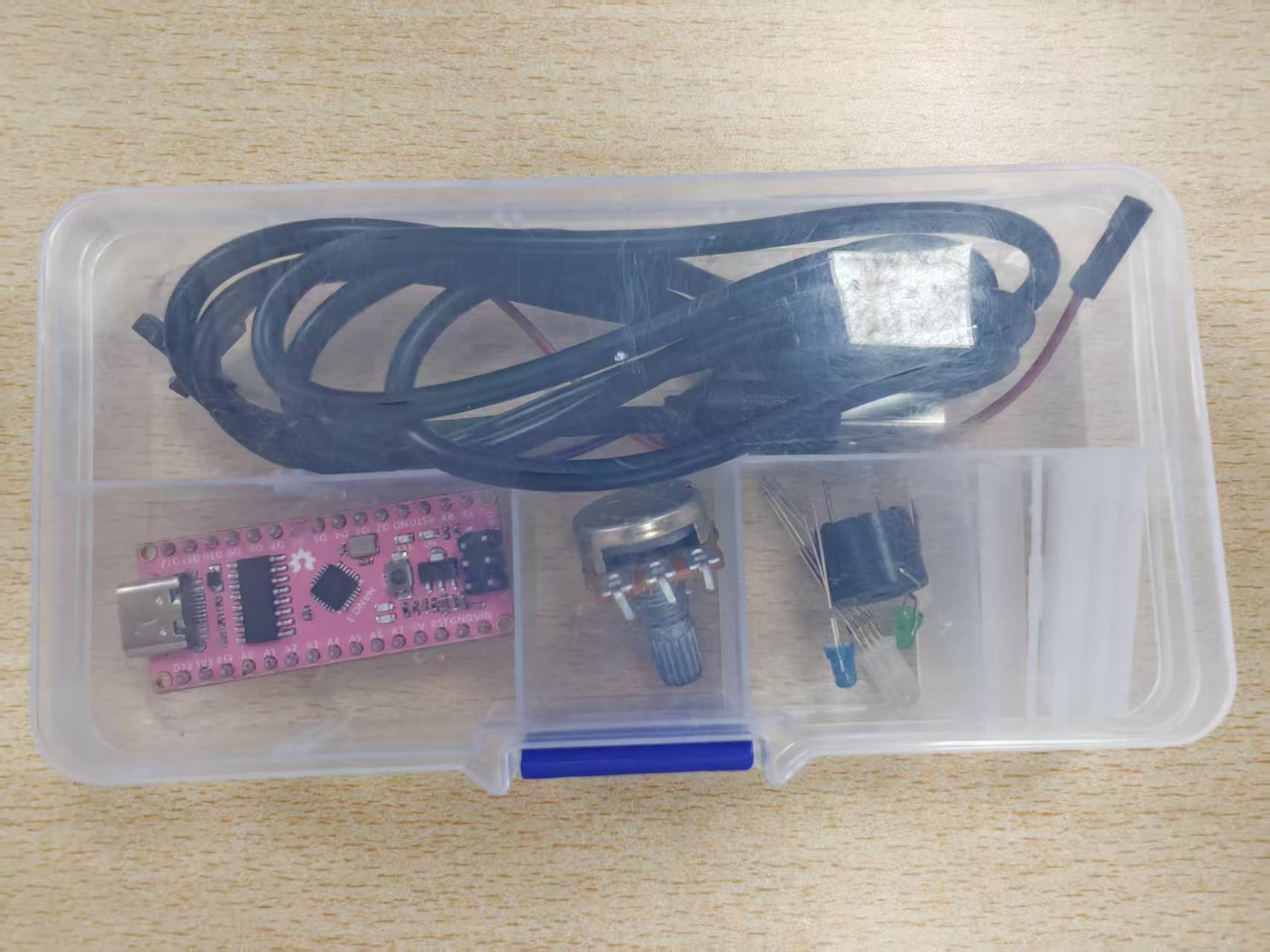

所需材料
• Arduino开发板(如Arduino nano)
• 杜邦线若干
• LED灯一个
• 220Ω电阻一个(用于保护LED灯)

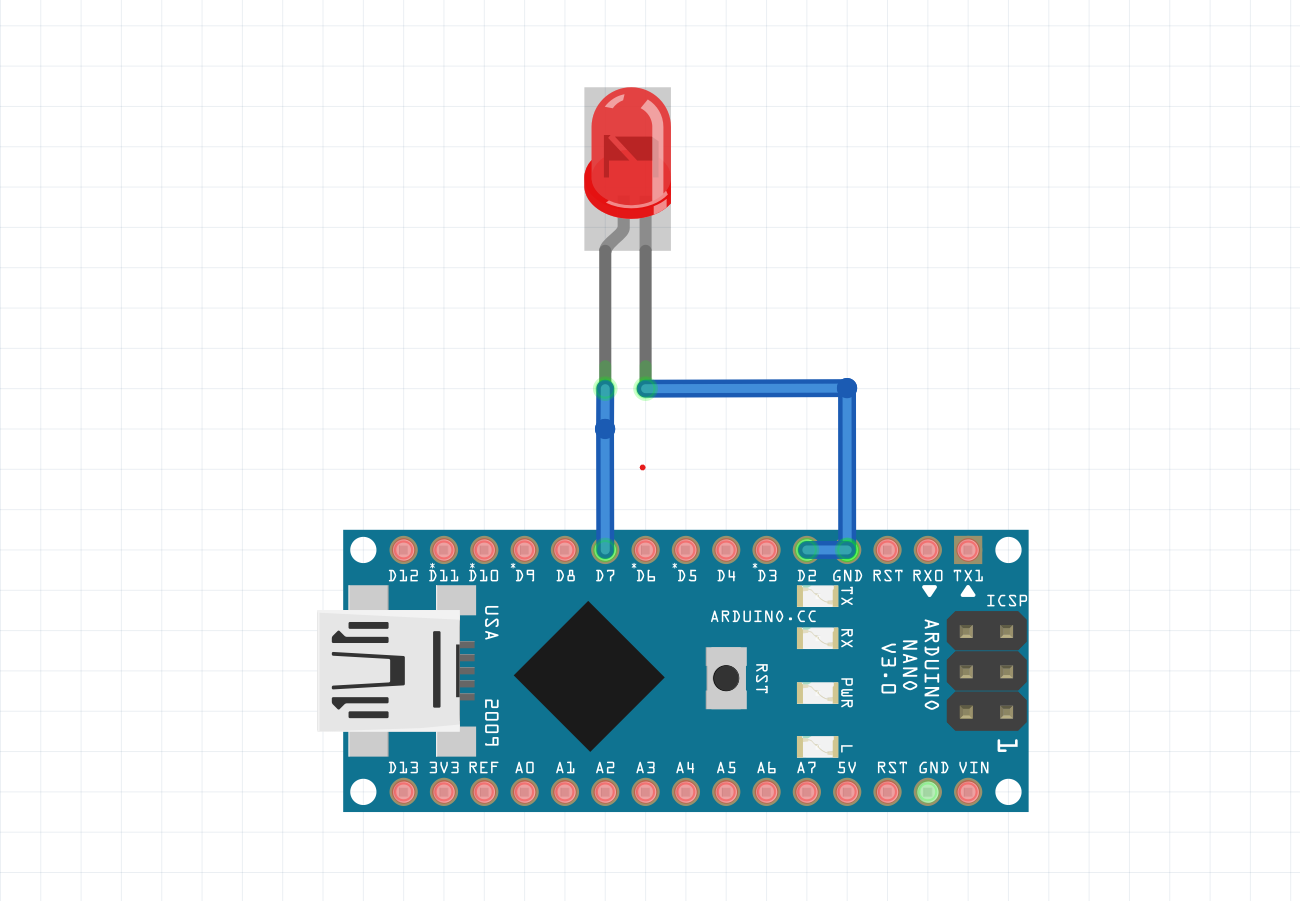

电路连接
1. 将LED灯的正极(长引脚)通过220Ω电阻连接到Arduino开发板的数字引脚D7(开发板上一般有自带连接D7号引脚的LED,也可直接使用)。
2. 将LED灯的负极(短引脚)连接到Arduino开发板的GND。

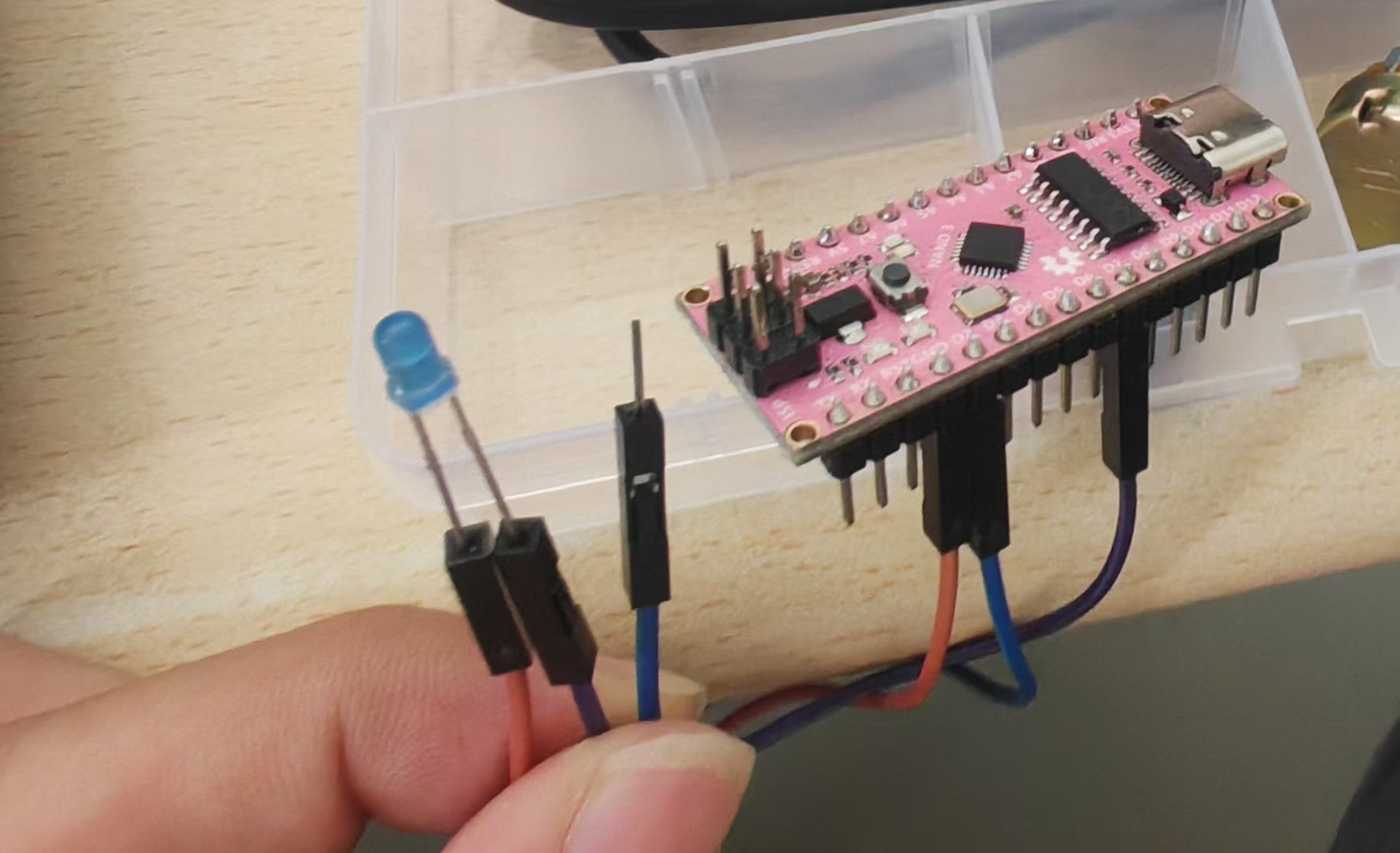

3. 准备一根杜邦线,一端插入Arduino开发板的数字引脚D2(用于模拟开关输入),另一端暂时悬空。
代码实现
const int simulatedButtonPin = D2; // 模拟按键输入引脚
const int ledPin = D7; // LED控制引脚
bool ledState = false; // LED状态标志(false=熄灭,true=点亮)
bool lastButtonState = false; // 存储前次按键状态
void setup() {
pinMode(simulatedButtonPin, INPUT);
pinMode(ledPin, OUTPUT);
digitalWrite(ledPin, LOW); // 初始化LED为熄灭状态
}
void loop() {
// 通过改变simulatedButtonPin电平模拟按键动作
// 实际使用时可用杜邦线连接该引脚与GND(按下)或断开(释放)
bool currentButtonState = digitalRead(simulatedButtonPin);
// 检测上升沿(从LOW到HIGH的跳变)
if (currentButtonState == HIGH && lastButtonState == LOW) {
ledState = !ledState; // 翻转LED状态
digitalWrite(ledPin, ledState ? HIGH : LOW);
}
lastButtonState = currentButtonState; // 更新按键状态记录
delay(50); // 添加防抖延时
}
代码解释
1. 引脚定义:定义了模拟按键引脚simulatedButtonPin为 D2 号引脚,LED 引脚ledPin为 D7号引脚。
2. 变量声明:ledState记录 LED 的当前状态,lastButtonState记录上一次模拟按键的状态。
3. setup()函数:将模拟按键引脚设置为输入模式,LED 引脚设置为输出模式,并初始化 LED 为熄灭状态。
4. loop()函数:读取模拟按键引脚的电平状态,检测上升沿,当检测到上升沿时切换 LED 状态,并更新上一次按键状态,同时添加了简单的防抖延迟。
操作步骤
1. 将上述代码复制到 Arduino IDE 中。
2. 确保电路连接正确,杜邦线一端插入 D2 号引脚,另一端悬空。
3. 点击 Arduino IDE 中的上传按钮,将代码烧录到 Arduino 开发板中。
4. 烧录完成后,当你用杜邦线将 D2 号引脚与 GND 短接时,相当于模拟按键按下,LED 灯的状态会切换一次;松开杜邦线,相当于模拟按键松开。每次检测到上升沿,LED 灯就会一亮一灭。
通过使用杜邦线模拟开关,我们在没有实体开关的情况下,成功实现了对 Arduino 上 LED 灯的控制。这种方法不仅简单易行,还能帮助我们更深入地理解 Arduino 的数字引脚输入输出原理。在实际项目中,如果遇到开关元件短缺的情况,就可以利用这种方法进行应急操作。希望这篇分享能对你的 Arduino 学习之路有所帮助!
如果你在操作过程中遇到任何问题,欢迎在评论区留言交流。让我们一起在Arduino的世界里不断探索,创造更多有趣的项目!
