马里兰大学胡良兵教授ACS Nano：高温驱动的PtPdFeCo合金相变机制研究

---

导语

多元素合金（MEAs）如中熵和高熵合金因其独特的物理和化学性能，在能源存储、催化和高温应用等领域展现出巨大潜力。然而，高温等极端条件可能引发合金从无序固溶体向有序金属间化合物的相变，这种相变会显著改变合金的化学组成和协同效应，从而影响其催化性能。深入理解高温条件下多元素合金的相变机制，对于优化其在高温催化等领域的应用至关重要。

研究亮点

• 高温相变研究：马里兰大学胡良兵教授、美国橡树岭国家实验室Miaofang Chi、匹兹堡大学Guofeng Wang等人在《ACS Nano》上发表了题为“Phase Changes of Multielemental Alloy Nanoparticles at Elevated Temperatures”的研究论文。

• 原子级结构分析：通过实验和理论相结合的方法，系统研究了四元PtPdFeCo多元素合金纳米颗粒在高温下的动态相变行为。

• “无序-有序-无序”相变：观察到PtPdFeCo合金在973 K时从无序固溶体转变为有序的L10金属间化合物，并在进一步加热至1073 K时恢复为固溶体。

图文解读

图1：展示了PtPdFeCo多元素合金纳米颗粒在高温条件下的相变过程，揭示了高温对合金微观结构的动态影响。

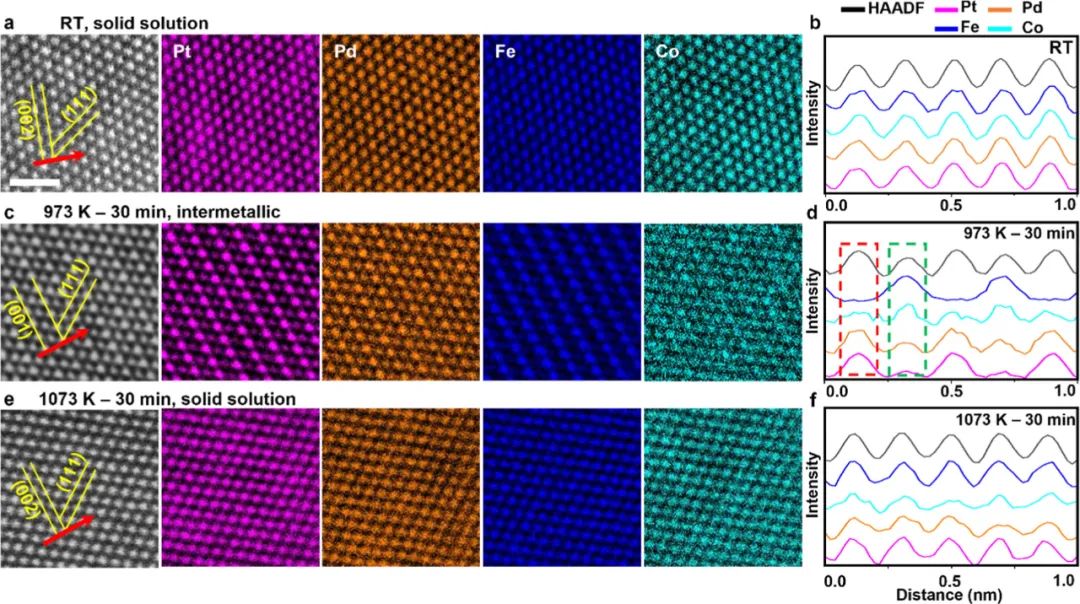

图2：通过HAADF-STEM成像和EDS映射技术，详细展示了PtPdFeCo纳米颗粒在不同温度下的结构和化学变化。

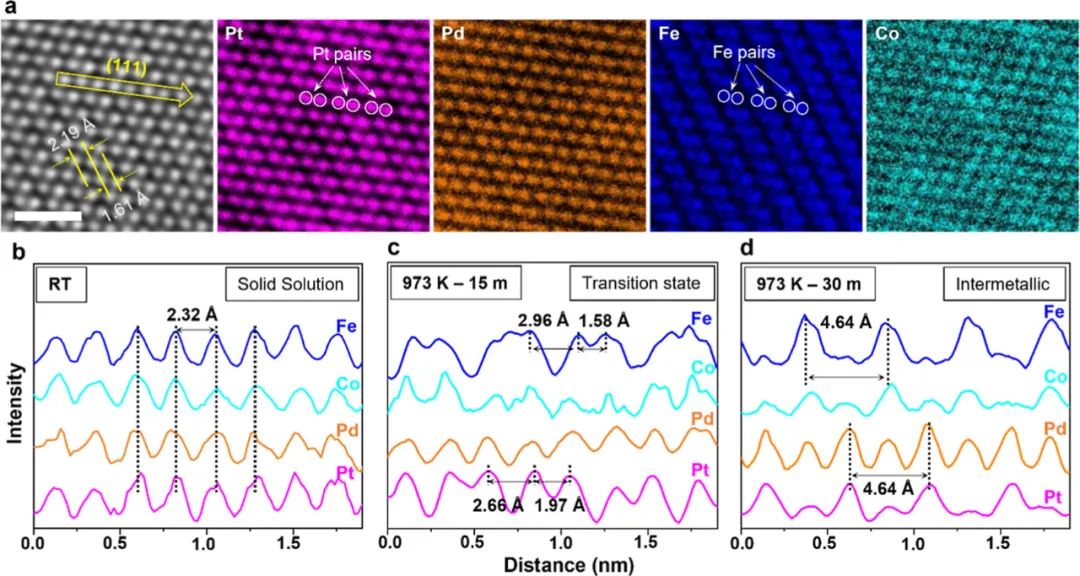

图3：聚焦于PtPdFeCo合金在973 K下加热15分钟后的原子结构和元素分布变化，揭示了元素迁移的动力学过程及其对结构转变的影响。

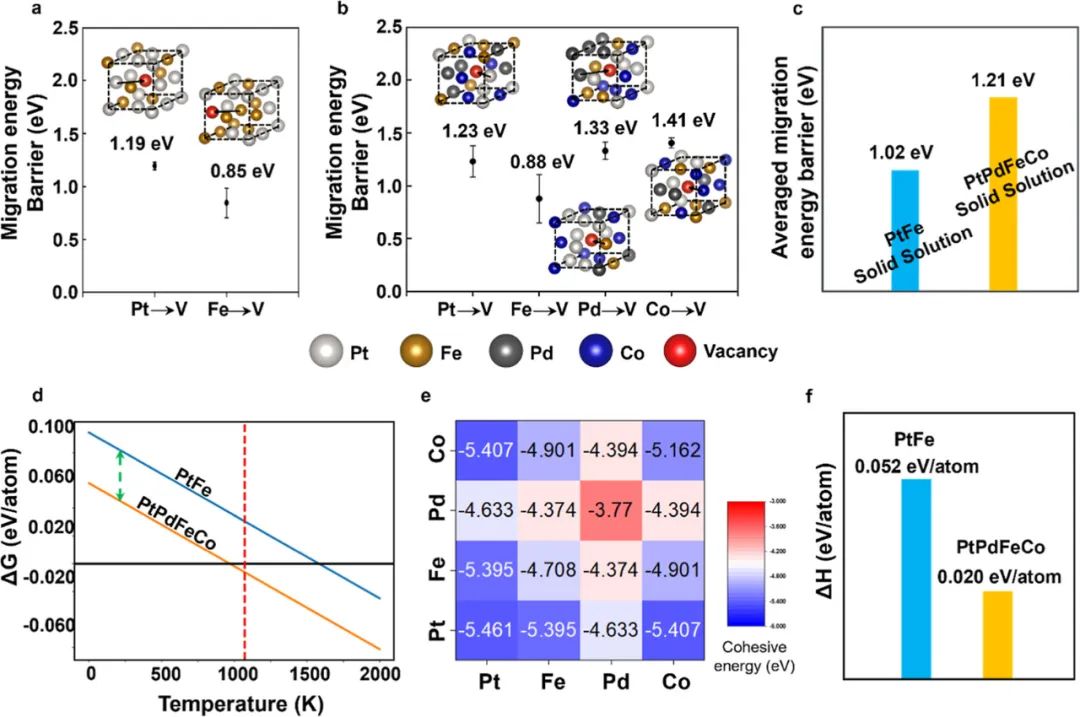

图4：基于密度泛函理论（DFT）计算，展示了PtFe和PtPdFeCo合金在相变过程中的元素迁移能、吉布斯自由能变化及键能差异。

总结与展望

本研究通过原子级结构和化学分析，揭示了四元PtPdFeCo多元素合金纳米颗粒在高温下的“无序-有序-无序”相变过程。研究表明，相变由元素迁移能和键能变化共同驱动：初始的无序到有序转变受元素迁移能控制，而有序到无序转变则由键能变化主导。这一发现为设计和优化高温催化剂提供了重要理论依据，特别是在调控合金成分和相结构以提升催化性能方面具有指导意义。未来研究可进一步探索高熵合金等复杂体系的热演化行为，通过设计精确的热循环实验，深入理解其结构和化学相变机制，为高温应用中的多元素合金设计和性能优化提供更全面的指导。

深圳中科精研科技有限公司在能源材料领域的创新与研发方面一直走在行业前沿，致力于为科研和工业提供先进的实验设备和技术解决方案。公司的产品线涵盖了从实验室规模到工业生产的各类设备，包括高通量全自动焦耳加热装置、高温&高真空烧结炉等，这些设备在材料合成、性能测试和应用开发中发挥着重要作用。中科精研科技有限公司的产品以其高质量和可靠性，支持了众多科研机构和企业的研究项目，推动了能源材料技术的发展。公司将继续致力于技术创新，为客户提供更高效、更可靠的实验设备，以支持全球能源的可持续发展。
