UDS 10服务（诊断会话控制）详解与应用实例

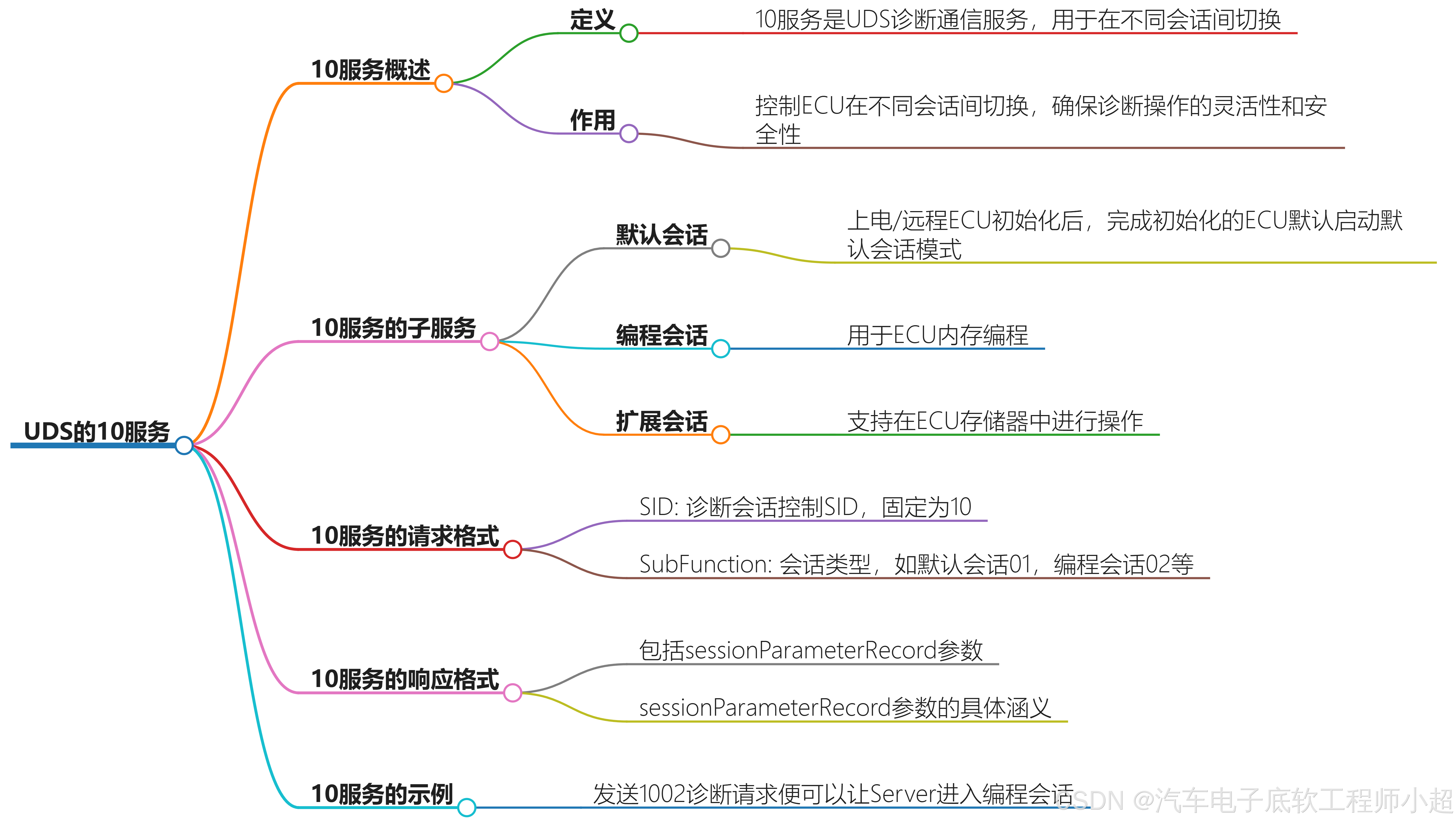

一、服务功能概述

UDS（Unified Diagnostic Services）协议中的10服务（DiagnosticSessionControl） 是诊断通信的核心服务之一，用于控制ECU（电子控制单元）在不同诊断会话（Session）之间切换，从而实现对不同权限诊断功能的访问控制。每个会话模式下，ECU可执行的诊断服务权限不同，例如：

默认会话（Default Session）：ECU上电后自动进入，仅支持基础诊断功能（如读取DTC）。

扩展会话（Extended Session）：允许执行写入数据（0x2E）、通信控制（0x28）等高级操作。

编程会话（Programming Session）：用于ECU内存编程（如固件刷写），需满足特定安全条件（如车速<3km/h）。

二、会话类型与权限控制

会话类型（Sub-Function）	子服务值	功能权限
默认会话	0x01	基础诊断（如0x19读故障码）
编程会话	0x02	内存编程（如0x31例程控制）
扩展会话	0x03	高级操作（如0x2E写入数据）
安全系统会话	0x04	安全相关诊断（如安全校验）
厂商自定义会话	0x40-0x5F	OEM私有功能（如产线测试）

权限控制规则：

• 非默认会话的权限是默认会话的超集。
• 编程会话需通过扩展会话间接进入（默认会话→扩展会话→编程会话）。

三、请求与响应报文解析

1. 请求报文格式

• 标准请求：10 [Sub-Function]
  • 示例：进入编程会话的请求为 10 02。
• 抑制正响应标志：Sub-Function最高位（Bit7）置1时，ECU不返回肯定响应。

2. 肯定响应格式

• 报文结构：50 [Sub-Function] [SessionParameterRecord]
  • SessionParameterRecord：包含时间参数（如P2Server_max和P2*Server_max），例如：
    • 50 02 00 32 01 F4 表示编程会话下，P2Server_max=50ms，P2*Server_max=500ms。

3. 否定响应（NRC）

• 常见错误码：
  • NRC 22（条件不满足）：车速超限或引擎未熄火时切换编程会话。
  • NRC 78（请求处理中）：ECU正执行其他服务，无法立即响应。
  • 示例：7F 10 22 表示进入编程会话失败。

四、典型应用场景与实例

1. ECU固件刷写流程

1. 请求进入扩展会话：
   • 请求：10 03
   • 响应：50 03 00 64 03 E8（P2Server=100ms，P2*Server=1000ms）。
2. 安全解锁（27服务）：
   • 请求：27 01 → 响应：67 01 [Seed]
   • 发送密钥：27 02 [Key] → 响应：67 02。
3. 切换至编程会话：
   • 请求：10 02 → 响应：50 02 00 32 01 F4。

五、关键时间参数

• P2Server_max：ECU收到请求后到发出响应的最大时间（单位：ms）。
• P2*Server_max：发送NRC 0x78后到下次响应的等待时间（单位：10ms）。

六、实际开发注意事项

1. 会话超时机制：非默认会话需通过3E服务（TesterPresent）周期性维持。
2. 安全条件检查：切换编程会话前需验证车速、点火状态等。
3. 错误处理：需预埋NRC 22和NRC 24等错误码，用于提示诊断条件不满足。

---

总结

UDS 10服务通过会话控制实现了诊断功能的分级管理，是汽车诊断通信的基石。开发者需结合具体需求设计会话切换逻辑，并严格遵循ISO 14229-1标准中的时序和权限规则。
