ADL400三相电子式导轨电能表型号与功能介绍——安科瑞 耿笠

概述

ADL400导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理，提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测。带有RS485通信接口，可选用MODBUS-RTU或DL/T645协议。该电力仪表可广泛应用于各种控制系统，SCADA系统和能源管理系统中。产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

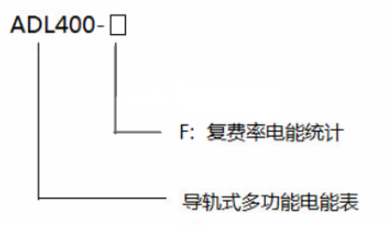

型号说明

功能列表

表1 功能说明列表

功能功能说明ADL400电能计量有功电能计量（正、反向）■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■P、Q、S、PF、F■谐波测量2~31次谐波电压电流■LCD显示12位段式LCD显示、背光显示■按键编程3按键可编程通信、变比等参数■脉冲输出有功脉冲输出■复费率及附带功能支持4个时区、2个时段表、14个日时段、4个费率□最大需量及发生时间□上48月、上90日历史冻结数据□日期、时间□通讯RS485接口，同时支持Modbus、DL/T645■

技术参数

表2 技术参数说明

项目性能参数规格三相三线三相四线测量电压参比电压3×100V、 3×380V3×57.7/100V、 3×220/380V电压范围3×100V~3×450V3×57.7/100V~3×260/450V功耗<10VA(单相)阻抗>2MΩ精度等级误差±0.2%电流电流规格GB/T 17215.321-20210.01-0.05(6)A、0.1-0.5(80)AGB/T 17215.321-20083*1（6）A、3*10（80）A功耗<1VA(单路额定电流)精度等级误差±0.2%功率有功、无功、视在功率，误差±0.5℅电网频率45～65Hz，误差±0.2%计量有功电能精度C级(GB/T 17215.321-2021)、0.5s级（GB/T 17215.321-2008）时钟≤0.5s/d数字信号电量脉冲输出1路有功光耦输出脉冲脉冲宽度80±20ms脉冲常数400imp/kWh,10000imp/kWh（与基本电流对应）通信接口与通信规约RS485口：Modbus RTU规约、DL/T645规约通信地址范围Modbus RTU:1~ 254；波特率支持1200bps~38400bps环境工作温度-25℃~+55℃相对湿度≤95℅（无凝露）

主要功能特点

测量功能

能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、频率、31次分次谐波及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留2位小数，功率P保留3位小数。

如：U = 220.1V，F = 49.98Hz, I = 1.99A，P = 0.439kW

计量功能

能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能。

分时功能

两套时段表，一年可以分为4个时区，每套时段表可设14个日时段，4个费率(F1、F2、F3、F4即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。

需量功能

有关需量的相关概念如下：

表3 需量概念表

需 量需量周期内测得的平均功率叫需量最大需量在指定的时间区内需量的最大值叫最大需量滑差时间从任意时刻起，按小于需量周期的时间递推测量需量的方法，所测得的需量叫滑差式需量。递推时间叫滑差时间。需量周期连续测量平均功率相等的时间间隔, 也叫窗口时间缺省需量周期为15分钟，滑差时间为1分钟。

能测量4种最大需量即正向有功、反向有功、感性无功、容性无功最大需量以及最大需量发生的时间。

历史数据统计功能

能统计上48月的历史电能（各费率电能）和上90日的历史电能（各费率电能）。
