共模电感抑制传导电磁干扰

EMI抑制方案有许多组合，包括滤波器组合、变压器绕线安排，甚至PCB布局。本文提供一种结合共模电感与差模电感的磁混成，称之为混成式共模电感器。不仅保留共模电感的高阻抗特性，同时利用其很高漏电感当成差模电感用。不仅可以缩小体积节省滤波器成本，更提供了工程师快速解决传导型EMI 问题的方法。

混成式共模电感的原理与功能

在常规单级EMI 滤波器电路中，如图一，有共模噪声滤波器 (LCM、CY1与CY2) 与差模噪声滤波器 (LDM、CX1与CX2) 分别形成”LC滤波器”衰减共模与差模噪声。共模电感通常以高导磁锰锌 (Mn-Zn) 铁氧体 (Ferrite) 制成，电感值可达1~50mH。共模电感器，如图二，由于绕线极性安排，虽然两组线圈分别流过负载电流，但铁芯内部磁力线互相抵消，一般不存在铁芯饱和的问题。常用的铁芯有环型 (Toroidal)、UU型 (UU-9.8、UU-10.5等)、ET型与UT型，如图三。为了获得足够的共模电感值，要尽量让两组线圈的耦合达到最好，所以多采用施工成本较高的环型或一体成型的ET与UT 铁芯。

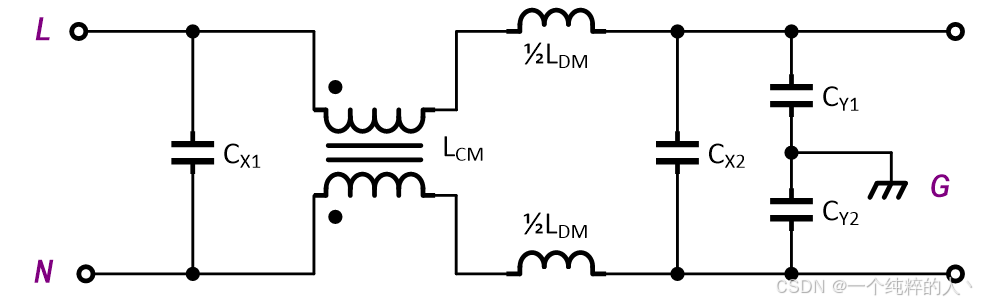

图一、常规EMI滤波器结构
