Clock tree上top、trunk、leaf net含义

 知识星球【芯冰乐】入口

由于clock的信号翻转特别快，所以clock特别容易有EM且容易产生cross talk。因此，需要对clock net设置ndr rule。

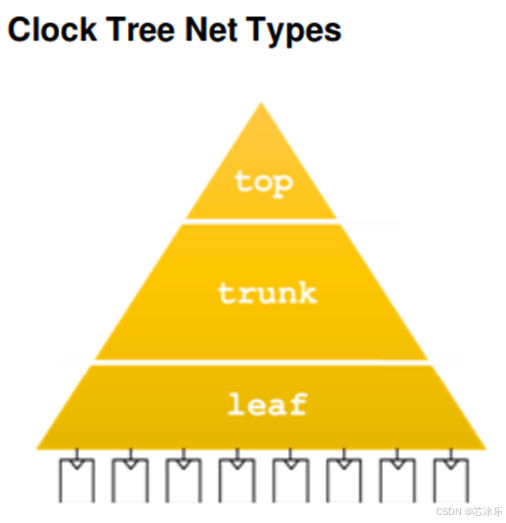

Innvovus将clock tree上的net分为了3类。Trunk net指没有连接到sink的net，leaf net指与sink相连的net。Top net指从trunk net细分出来的。

如set_ccopt_property routing_top_min_fanout 100，指该net连接的sink的阈值大于100，都升级为top

net。一般来说，一个sink的阈值为1。

set_ccopt_property –pin mem0/clkin routing_top_fanout_count 1000

指该pin抵得上1000阈值。

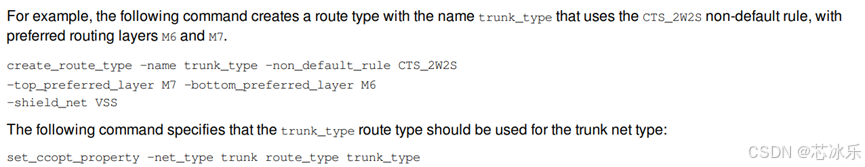

下面是ndr_rule的设置案例。
