搞定ESD（三）：ESD干扰耦合路径深入分析（一）

最新推荐文章于 2024-05-18 17:47:14 发布
最新推荐文章于 2024-05-18 17:47:14 发布
阅读量2.8k 收藏 8
点赞数 2
分类专栏： ESD静电放电 文章标签： ESD 耦合
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Albert992/article/details/133798932
版权
本文深入探讨了ESD干扰的耦合路径，包括外部测试环境引起的电场耦合，如静电枪的电场影响和耦合板的电场干扰，以及静电电流泄放过程中的电场耦合，如金属平面、参考平面与敏感信号间的耦合效应。同时，分析了EUT摆放方式如何影响电场耦合，揭示了不同放置方式对ESD测试结果的影响。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

前文推荐：

大家好，我是记得诚。

今天还是继续ESD的内容，对ESD干扰的耦合路径进行深入分析。

一、外部测试环境引发的电场耦合

1.1 静电枪枪体的电场耦合

在这里插入图片描述

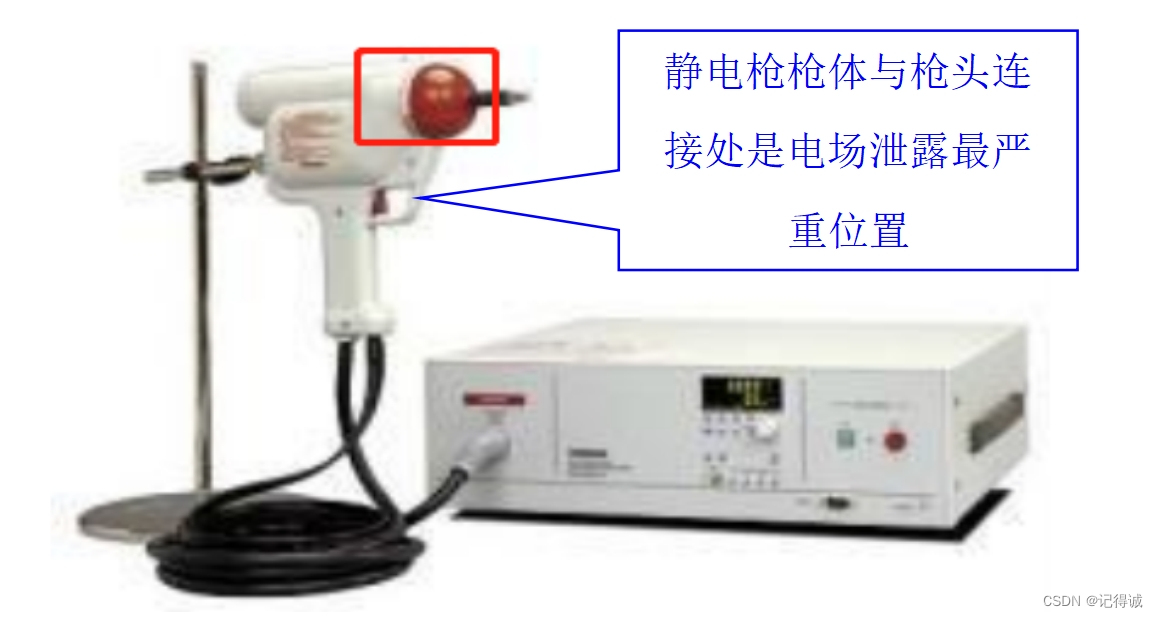

静电放电时用手紧握住静电枪枪体与枪头连接处，皮肤能够明显的感受到虹吸之力，这个就是静电枪体放电时产生的强电场干扰。当枪体靠近EUT内部的敏感电路、敏感器件敏感布线时两者之间就会发生电场耦合，造成电路或者
