ADI 参考设计HDL用户指南

根据介绍可知，我们可以在Linux环境下进行编译，或是在Windows环境下利用Cygwin软件进行编译。
无论使用的是那种环境，以下步骤是需要先完成的：
1.首先需要在上面的github库中查看release notes，确保使用的是新版本。
2.然后根据release notes中的内容，确定合适的Vivado版本。
3.安装Vitis套件（包含Vivado）。
接下来可以根据使用的操作系统分为两部分，一部分为Windows系统的说明，另一部分为Linux系统的说明。

Windows系统

安装Cygwin软件

链接: http://www.cygwin.com/
Cygwin软件支持在Windows系统下创建Linux环境。
在安装Cygwin软件时，我们需要安装两个插件用于编译HDL文件
make和git 需要特别注意这两个组件包的安装编译HDL脚本文件 git也可以不添加
PS：若对Cygwin软件安装不熟悉，可以查看该链接:https://blog.csdn.net/weixin_44778232/article/details/127579150

设置环境变量

正确安装Cygwin软件后，需要设置环境变量。

export PATH=$PATH:/cygdrive/path_to/Xilinx/Vivado/202x.x/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vivado_HLS/202x.x/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vitis/202x.x/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vitis/202x.x/gnu/microblaze/nt/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vitis/202x.x/gnu/arm/nt/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vitis/202x.x/gnu/microblaze/linux_toolchain/nt64_be/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vitis/202x.x/gnu/microblaze/linux_toolchain/nt64_le/bin
export PATH=$PATH:/cygdrive/path_to/Xilinx/Vitis/202x.x/gnu/aarch32/nt/gcc-arm-none-eabi/bin
export PATH=$PATH:/cygdrive/path_to/intelFPGA_pro/2x.x/quartus/bin

以上是在Cygwin中利用export命令来设置环境变量，其中从path_to开始修改。
另外，也可以修改Cygwin的.bashrc文件使该环境变量每次打开都生效。

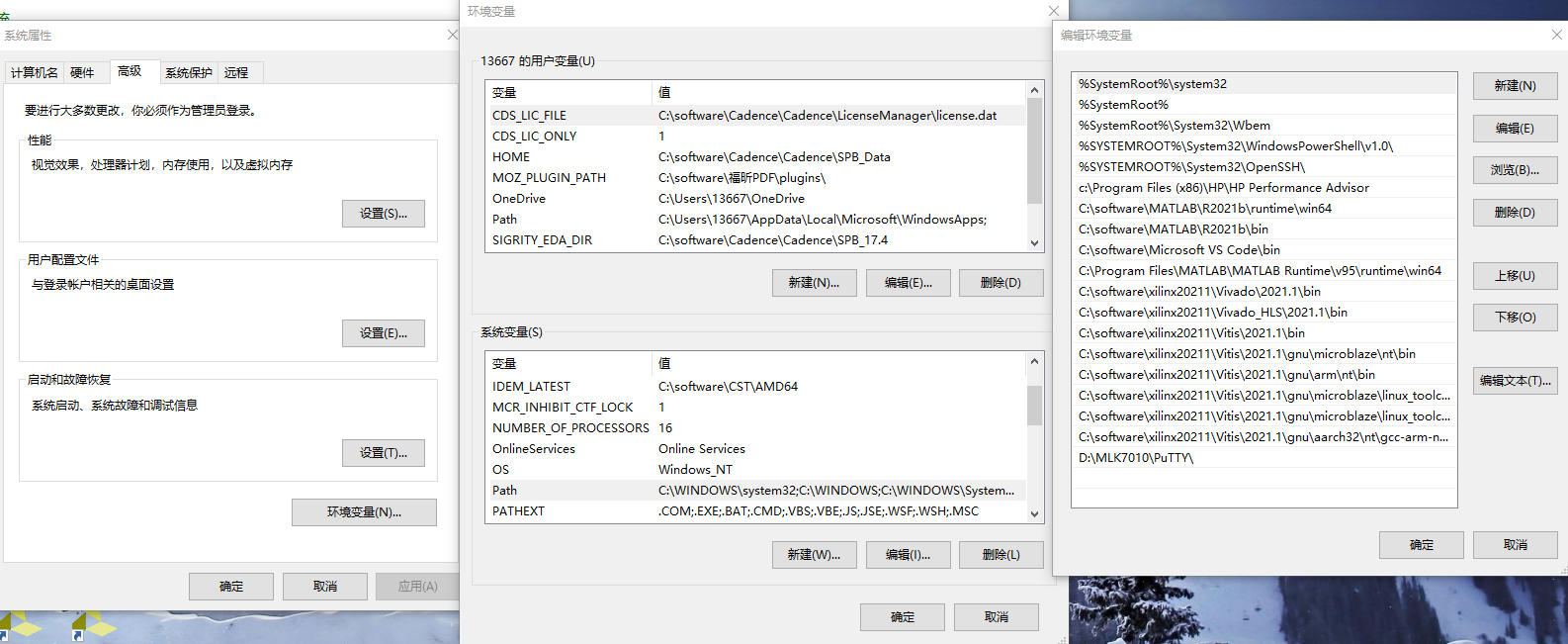

在Windows系统下，有更加便捷的方法，使得每次启动Cygwin都可以生效环境变量，那就是直接修改Windows系统的环境变量。

D:\Xilinx\Vivado\2021.2\bin
D:\Xilinx\Vivado_HLS\2021.2\bin
D:\Xilinx\Vitis\2021.2\bin
D:\Xilinx\Vitis\2021.2\gnu\arm\nt\bin
D:\Xilinx\Vitis\2021.2\gnu\microblaze\nt\bin
D:\Xilinx\Vitis\2021.2\gnu\microblaze\linux_toolchain\nt64_be\bin
D:\Xilinx\Vitis\2021.2\gnu\microblaze\linux_toolchain\nt64_le\bin
D:\Xilinx\Vitis\2021.2\gnu\aarch32\nt\gcc-arm-none-eabi\bin

以上是我电脑中path中所添加的环境变量。根据你所安装的vitis和vivado文件夹位置修改前面的路径即可。
在这里插入图片描述

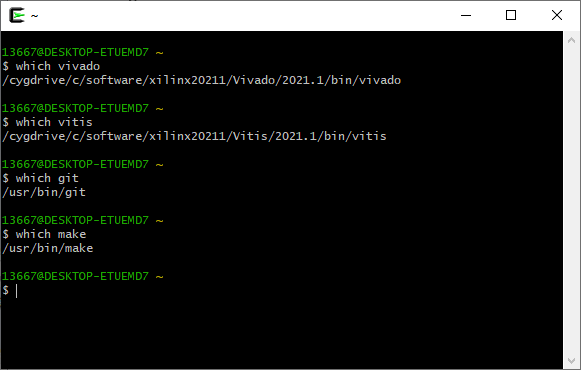

设置完成后，可以在Cygwin中确认各个部分是否正确安装与设置。

下载文件及确认版本号

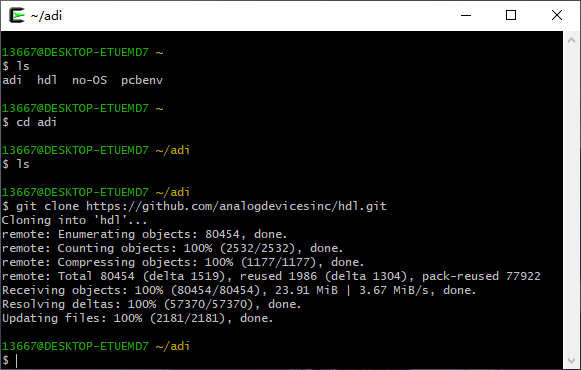

下载文件，在Cygwin中输入如下命令：

mkdir adi //创建一个名字为adi的文件夹
cd adi  //打开adi文件夹
git clone https://github.com/analogdevicesinc/hdl.git  //克隆文件

ps:有时候会连不上github，所以多尝试几次就可以了
在这里插入图片描述

而后根据你所需要的版本，选择分支：

cd hdl
git status  //查看分支的版本
git checkout hdl_2021_r1 //选择分支 我的Vitis版本为2021.1所以此处为2021_r1

倘若git命令一直不能正常使用，直接在github上下载对应分支的包，放入cygwin的目录也可以完成编译（ps：可以不使用git命令）。

编译

完成文件克隆与版本选择后，进入到所对应的projects文件夹下进行编译。
在这里插入图片描述
我对AD9081下的VCU118工程进行了编译与创建。
经过一段时间后，便可以在vcu118文件夹中找到对应的工程文件。

问题

license 没有正确加载

经过上述操作后，出现报错，可以查看相应的log文件。

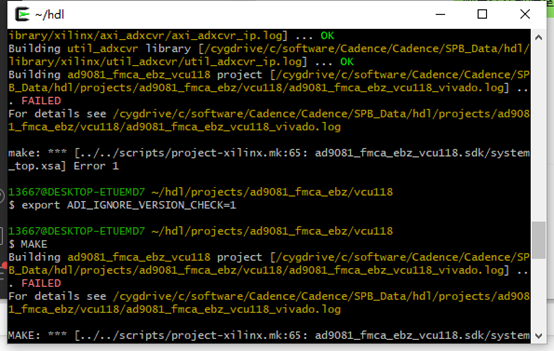

倘若出现下图所示的报错，可以查看一下vivado中license是否正确加载（网上的vivado破解license即可）。
（链接：https://pan.baidu.com/s/1n_xcL4MXQwb8do3hRX3wrw?pwd=yseu 提取码：yseu 找不到的话可以用这个试试）
在这里插入图片描述

文件夹藏的过深导致编译不成功

我在使用过程中曾经遇到过cygwin的主目录位置太深，导致编译时路径前缀太长，这也会使得编译不成功。
所以我建议大家把github中下载的文件夹放在D盘或别的什么盘下面，文件夹名字不要取太长。

这个问题我是在编译时报错，但是此时vivado工程已经成功生成了，我打开vivado工程然后手动综合，布局布线后，在message中所发现的错误提示，有兴趣的可以自己尝试一下，图片没有保存，但是确实存在这个问题。

Linux系统

Linux系统下就不需要安装Cygwin软件了，加上其自带make和git库命令，可以直接对HDL工程进行编译。

Linux系统下也可以参考Cygwin软件中对环境变量的设置，利用export命令或者修改.bashrc文件。

export PATH=$PATH:"/opt/Xilinx/Vivado/202x.x/bin"
export PATH=$PATH:"/opt/Xilinx/Vitis/202x.x/bin"

其余操作与Cygwin中的基本一致，不过多赘述。
