直接寻址

间接寻址

每个地址都有自己的物理地址，并且是连续的（出厂都会有自动设定值）

例如：VB0 物理地址是1；VB1物理地址是2；VB2物理地址是3

&vb0，得到vb0的物理地址（双整数，存到32的数据中）

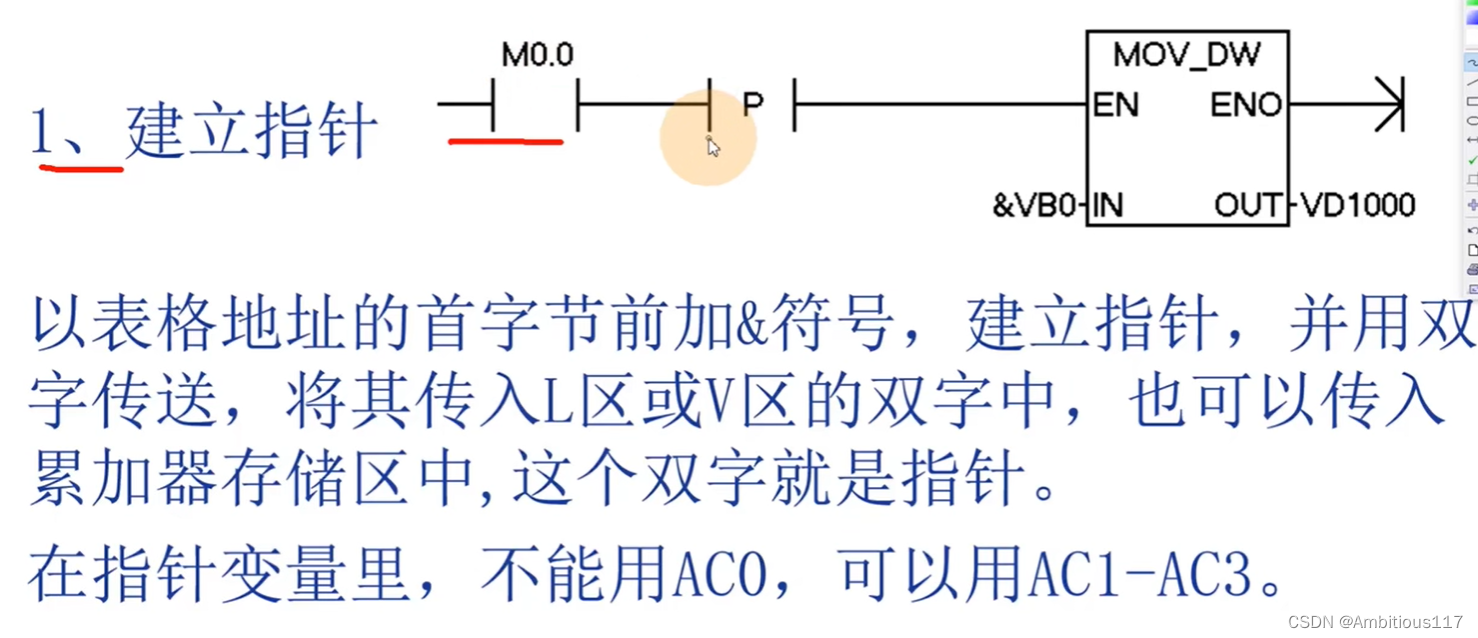

建立指针（必须用双字传送指令）

在这里插入图片描述
指针建立一次即可，所以使用上升沿 |P|
VD1000中存放的是VB0的物理地址

&+地址=物理地址
*+地址=该地址中物理地址对应的地址中存放的值

取地址1的物理地址——>地址2（此时地址2中放的是地址1的物理地址）；*地址2=地址1中的值

读取/写入指针

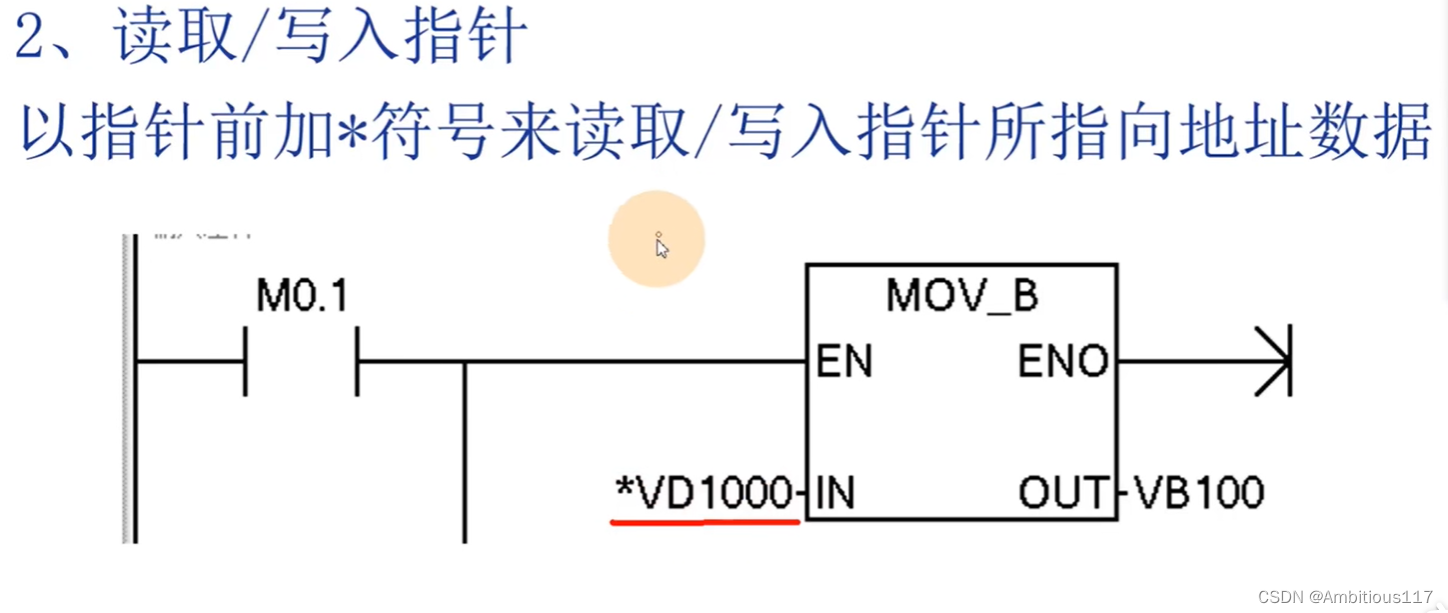

读

在这里插入图片描述

*VD1000=VB0中的值
此指令是将，VB0的值传送至VB100

&+地址=物理地址
*+地址=数据值

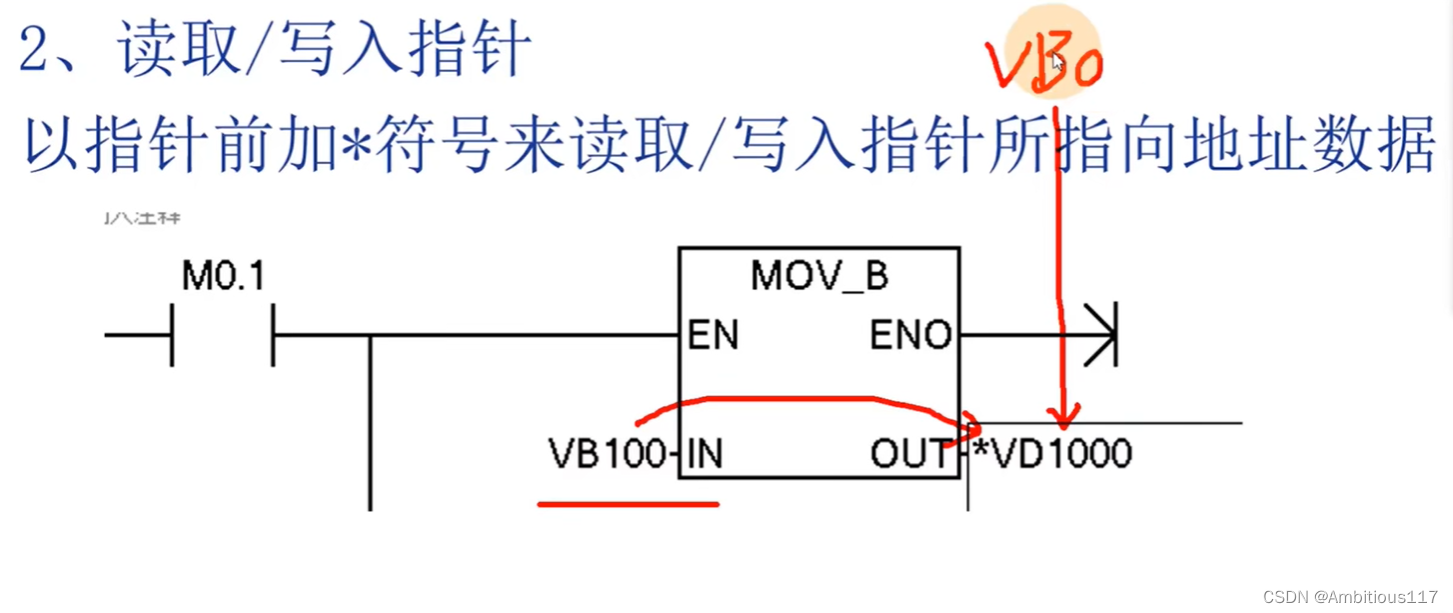

写

在这里插入图片描述
将VB100中值，写入（*VD1000）=VB0中

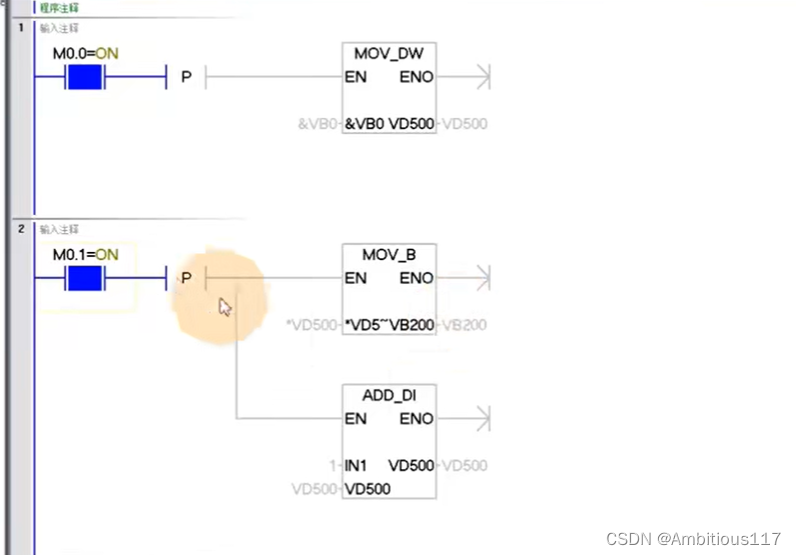

指针偏移

在这里插入图片描述

在这里插入图片描述
首先将VB0的物理地址放入VD500中（&VB0——>VD500）,注意是双字
*VD500——>VB200（*VD500=VB0），将VB0中的值放入VB200
VD500（物理地址）=&VB0，VD500+1=&VB1，即VD500中放入的是递增的物理地址
