深圳大学计算机图形学期末大作业——OpenGL glfw库实现简单的Minecraft游戏

# material
mtllib Ground.mtl
usemtl palette

# normals
vn -1 0 0
vn 1 0 0
vn 0 0 1
vn 0 0 -1
vn 0 -1 0
vn 0 1 0

# texcoords
vt 0.00195313 0.5
vt 0.00585938 0.5
vt 0.00976563 0.5
vt 0.0136719 0.5
vt 0.0175781 0.5
vt 0.0214844 0.5
vt 0.0253906 0.5


# verts
v -50 0 50
v -50 0 49
v -50 0 48
v -50 0 47
v -50 0 46
v -50 0 45
v -50 0 44
v -50 0 43
v -50 0 42
v -50 0 41
v -50 0 40


# faces
f 101/20/1 2/20/1 1/20/1
f 102/41/1 3/41/1 2/41/1
f 102/20/1 2/20/1 101/20/1
f 103/1/1 4/1/1 3/1/1
f 103/41/1 3/41/1 102/41/1
f 104/2/1 5/2/1 4/2/1
f 104/1/1 4/1/1 103/1/1
f 105/48/1 6/48/1 5/48/1
f 105/2/1 5/2/1 104/2/1
f 106/12/1 7/12/1 6/12/1
f 106/48/1 6/48/1 105/48/1

我们看到在每一行的前面都有字母，v代表的是每个点的位置，vn代表的是每个点的法向量，vt代表的是纹理图片的坐标，f是每个面片的信息，由三组（或者四组）以斜杠分隔的整数表示该面片第 i 个顶点的位置索引/纹理坐标索引/法向量索引

读取时我么需要将里面的数据一次放在vertex_positions, vertex_normals, vertex_textures, faces, texture_index, noemal_index 当中。

    while (std::getline(fin, line))
	{
		std::istringstream sin(line);
		std::string type;
		GLfloat _x, _y, _z;
		int a0, b0, c0;
		int a1, b1, c1;
		int a2, b2, c2;
		char slash;
		// 读取obj文件，记录里面的这些数据
		sin >> type;
		glm::vec3 tmp_node;
		if (type == "v")
		{
			sin >> tmp_node.x >> tmp_node.y >> tmp_node.z;
			vertex_positions.push_back(tmp_node);
			if (MinPosition > tmp_node.z)
				MinPosition = tmp_node.z;
		}
		if (type == "vn")
		{
			sin >> tmp_node.x >> tmp_node.y >> tmp_node.z;
			vertex_normals.push_back(tmp_node);
			vertex_colors.push_back(tmp_node);
		}
		if (type == "vt")
		{
			float x, y, z;
			sin >> x >> y >> z;
			vertex_textures.push_back(glm::vec2(x, y));
		}

		if (type == "f")
		{
			sin >> a0 >> slash >> b0 >> slash >> c0;
			sin >> a1 >> slash >> b1 >> slash >> c1;
			sin >> a2 >> slash >> b2 >> slash >> c2;
			faces.push_back(vec3i(a0 - 1, a1 - 1, a2 - 1));
			texture_index.push_back(vec3i(b0 - 1, b1 - 1, b2 - 1));
			color_index.push_back(vec3i(c0 - 1, c1 - 1, c2 - 1));
			normal_index.push_back(vec3i(c0 - 1, c1 - 1, c2 - 1));
		}

		// 其中vertex_color和color_index可以用法向量的数值赋值
	}

此时已经将所有的点的信息传递给了数组当中。

接下来将根据面片顶点坐标，依次加入GPU points等容器中。

在此之前，先将物体的大小进行了归一化处理，也就是让所有的物体尺寸处于同一大小。这个可以通过setNormalize函数进行控制，我们看看若没有进行归一化是怎样的效果。

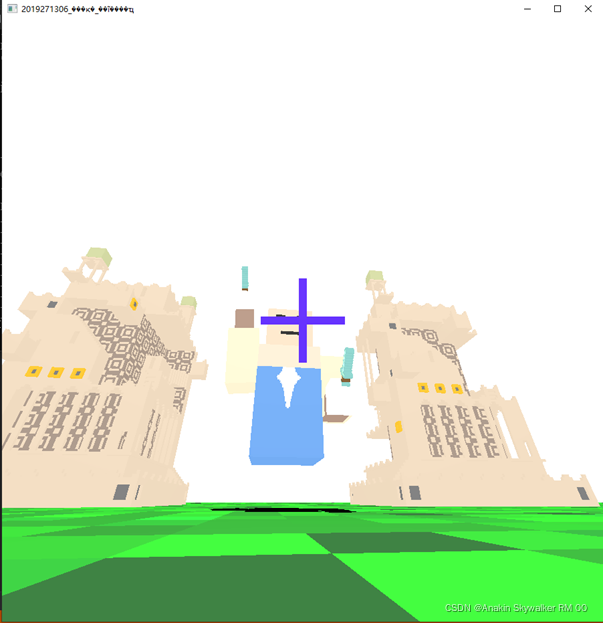

可以看到wawa的模型十分大，直接包围了table模型。

所以说归一化的操作是十分有必要的，让两个物体大小相差不大。

归一化代码如下：

    if (do_normalize_size)
	{
		// 记录物体包围盒大小，可以用于大小的归一化
		// 先获得包围盒的对角顶点
		float max_x = -FLT_MAX;
		float max_y = -FLT_MAX;
		float max_z = -FLT_MAX;
		float min_x = FLT_MAX;
		float min_y = FLT_MAX;
		float min_z = FLT_MAX;
		for (int i = 0; i < vertex_positions.size(); i++)
		{
			auto &position = vertex_positions[i];
			if (position.x > max_x)
				max_x = position.x;
			if (position.y > max_y)
				max_y = position.y;
			if (position.z > max_z)
				max_z = position.z;
			if (position.x < min_x)
				min_x = position.x;
			if (position.y < min_y)
				min_y = position.y;
			if (position.z < min_z)
				min_z = position.z;
		}
		up_corner = glm::vec3(max_x, max_y, max_z);
		down_corner = glm::vec3(min_x, min_y, min_z);
		center = glm::vec3((min_x + max_x) / 2.0, (min_y + max_y) / 2.0, (min_z + max_z) / 2.0);

		diagonal_length = length(up_corner - down_corner);

		minz = FLT_MAX; //找到最低的点
		minx = FLT_MAX;
		miny = FLT_MAX;

		for (int i = 0; i < vertex_positions.size(); i++)
		{
			vertex_positions[i] = (vertex_positions[i] - center) / diagonal_length;
			if (minz > vertex_positions[i].z)
				minz = vertex_positions[i].z;
			if (miny > vertex_positions[i].y)
				miny = vertex_positions[i].y;
			if (minx > vertex_positions[i].x)
				minx = vertex_positions[i].x;
		}

	}

然后将点信息放进GPU存储器当中。

    for (int i = 0; i < faces.size(); i++)
		{
			// 坐标
			points.push_back(vertex_positions[faces[i].x]);
			points.push_back(vertex_positions[faces[i].y]);
			points.push_back(vertex_positions[faces[i].z]);
			// 颜色
			colors.push_back(vertex_colors[color_index[i].x]);
			colors.push_back(vertex_colors[color_index[i].y]);
			colors.push_back(vertex_colors[color_index[i].z]);
			// 法向量
			normals.push_back(vertex_normals[normal_index[i].x]);
			normals.push_back(vertex_normals[normal_index[i].y]);
			normals.push_back(vertex_normals[normal_index[i].z]);
			// 纹理
			textures.push_back(vertex_textures[texture_index[i].x]);
			textures.push_back(vertex_textures[texture_index[i].y]);
			textures.push_back(vertex_textures[texture_index[i].z]);
		}

这样子所有的模型存储在GPU当中，准备进行建模。

2. 物体渲染与纹理着色。

在main函数中，我编写了一个addMeshes函数，调用这个函数就可以将物体加入到painter当中，使用着色器进行进一步的渲染。

void addMeshes(glm::vec3 Translation, glm::vec3 Rotation, bool setNormalize, std::string Name,
			   std::string OBJLocation, std::string TextureLocation, glm::vec3 Scall = glm::vec3(1.0, 1.0, 1.0))
{
	std::string vshader, fshader;
	// 读取着色器并使用

	// for Windows
	vshader = "shaders/vshader_win.glsl";
	fshader = "shaders/fshader_win.glsl";

	TriMesh *TMesh = new TriMesh();
	TMesh->setNormalize(true);
	TMesh->readObj(OBJLocation);

	// 设置物体的旋转位移

	TMesh->setRotation(Rotation);
	TMesh->setScale(Scall);
	TMesh->setTranslation(Translation + glm::vec3(0.0, -(TMesh->miny * Scall.y), 0.0)); //使物体始终处于地面上方

	TMesh->setAmbient(glm::vec4(0.2, 0.2, 0.2, 1.0));  // 环境光
	TMesh->setDiffuse(glm::vec4(0.7, 0.7, 0.7, 1.0));  // 漫反射
	TMesh->setSpecular(glm::vec4(0.2, 0.2, 0.2, 1.0)); // 镜面反射
	TMesh->setShininess(1.0);						   //高光系数
	// 加到painter中
	painter->addMesh(TMesh, Name, TextureLocation, vshader, fshader); // 指定纹理与着色器
}

该函数当中，只需要输入物体初始状态的位置、角度、比例、物体名称、是否需要将物体归一化和物体文件地址和纹理地址。在函数中，调用TriMesh创建一个物体，设置其位置大小比例，再设置其光反射系数。最后将设置好的物体加入到painter当中，调用painter的addMesh函数，准备开始着色。

void MeshPainter::addMesh(TriMesh *mesh, const std::string &name, const std::string &texture_image,
                          const std::string &vshader, const std::string &fshader)
{
    mesh_names.push_back(name);
    meshes.push_back(mesh);

    openGLObject object;

    bindObjectAndData(mesh, object, texture_image, vshader, fshader);

    opengl_objects.push_back(object);
};

在addMesh函数当中，首先将物体存入到meshes数组当中，所有产生的单一物体都会存放在meshes函数当中，以便之后的渲染，接着调用bindObjectAndData函数，将物体调用到着色器当中，准备渲染。

接下来，若要增加物体，直接在main文件当中调用addMeshes函数即可。

最后在display函数中，调用painter的drawMeshes函数便可实现物体在窗口当中显示。

void MeshPainter::drawMeshes(Light *light, Camera *camera)
{
    drawMesh(meshes[0], opengl_objects[0], light, camera, meshes[0]->getModelMatrix(), 0);
    //地面不需要阴影
    for (int i = 1; i < meshes.size(); i++)
    {
        drawMesh(meshes[i], opengl_objects[i], light, camera, meshes[i]->getModelMatrix());
    }
};

void MeshPainter::drawMesh(TriMesh *mesh, openGLObject &object,
                           Light *light, Camera *camera, glm::mat4 modelMatrix)
{

    // 相机矩阵计算
    camera->updateCamera();
    camera->viewMatrix = camera->getViewMatrix();
    camera->projMatrix = camera->getProjectionMatrix(true);

#ifdef __APPLE__ // for MacOS
    glBindVertexArrayAPPLE(object.vao);
#else
    glBindVertexArray(object.vao);
#endif
    glUseProgram(object.program);

    // 物体的变换矩阵

    // 传递矩阵
    glUniformMatrix4fv(object.modelLocation, 1, GL_FALSE, &modelMatrix[0][0]);
    glUniformMatrix4fv(object.viewLocation, 1, GL_TRUE, &camera->viewMatrix[0][0]);
    glUniformMatrix4fv(object.projectionLocation, 1, GL_TRUE, &camera->projMatrix[0][0]);
    // 将着色器 isShadow 设置为0，表示正常绘制的颜色，如果是1着表示阴影
    glUniform1i(object.shadowLocation, 0);

    glActiveTexture(GL_TEXTURE0);
    glBindTexture(GL_TEXTURE_2D, object.texture); // 该语句必须，否则将只使用同一个纹理进行绘制
    // 传递纹理数据 将生成的纹理传给shader
    glUniform1i(glGetUniformLocation(object.program, "texture"), 0);

    // 将材质和光源数据传递给着色器
    bindLightAndMaterial(mesh, object, light, camera);
    // 绘制
    glDrawArrays(GL_TRIANGLES, 0, mesh->getPoints().size());

#ifdef __APPLE__ // for MacOS
    glBindVertexArrayAPPLE(0);
#else
    glBindVertexArray(0);
#endif
    glUseProgram(0);
}

经过上述操作，便可实现物体在窗口当中显示。

实现纹理的着色是使用glBindTexture函数，只需要将相应的点与纹理图片，即可使物体附着上纹理。

3. 相机变换的实现

相机变换的实现封装在了Camera类当中，此次是为了实现FPS第一人称射击游戏那样子的视角交互。

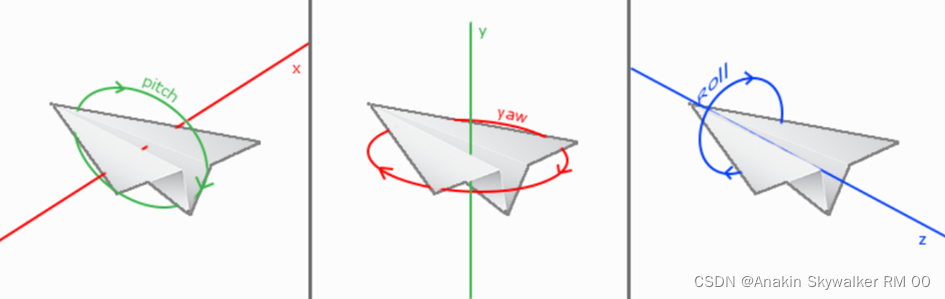

为了实现该功能，我们可以使用欧拉角从而实现。对于欧拉角来说，重要的三个参数是yaw轴，pitch轴和row轴。yaw轴代表的参数是与y轴垂直方向的角度，pitch轴代表的参数是与x轴垂直方向的角度，raw轴是与z轴垂直的角度。在FPS相机当中我们只关心pitch轴和yaw轴。

我们可以根据公式知道使用欧拉角计算相机的朝向，从而将参数传输到cameraDirection当中。

// 计算欧拉角以确定相机的朝向 cameraDirection表示摄像机的朝向向量
float cameraDirectionX = -cos(glm::radians(pitch)) * sin(glm::radians(yaw));
float cameraDirectionY = sin(glm::radians(pitch));
float cameraDirectionZ = cos(glm::radians(pitch)) * cos(glm::radians(yaw));

这样子就可以通过其知道相机的朝向。

关于相机的移动，我们可以通过更改eye参数进行。对于向前，向后，我们可以根据欧拉角的yaw轴来进行计算。

    // 键盘事件处理
	// 通过按键改变相机和投影的参数
	//通过计算，可以使的一直以相机的位置进行移动
	if (key == GLFW_KEY_A && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_A && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez += cos((yaw - 90) / 180 * PI) * 0.1;
		eyex -= sin((yaw - 90) / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_D && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_D && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez += cos((yaw + 90) / 180 * PI) * 0.1;
		eyex -= sin((yaw + 90) / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_W && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_W && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez += cos(yaw / 180 * PI) * 0.1;
		eyex -= sin(yaw / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_S && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_S && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez -= cos(yaw / 180 * PI) * 0.1;
		eyex += sin(yaw / 180 * PI) * 0.1;
	}

按照上述编写，即可实现相机根据yaw轴，始终前进的时候是按照相机的欧拉角方向进行前进。

使用相机矩阵时，先进行相机的参数更新，再是获取相机的视角矩阵，最后获得渲染的矩阵。

     // 相机矩阵计算
    camera->updateCamera();
    camera->viewMatrix = camera->getViewMatrix();
    camera->projMatrix = camera->getProjectionMatrix(true);

void Camera::updateCamera()
{
	// 设置相机位置和方向
	up = glm::vec4(0.0, 1.0, 0.0, 0.0);

	// 计算欧拉角以确定相机的朝向 cameraDirection表示摄像机的朝向向量
	float cameraDirectionX = -cos(glm::radians(pitch)) * sin(glm::radians(yaw));
	float cameraDirectionY = sin(glm::radians(pitch));
	float cameraDirectionZ = cos(glm::radians(pitch)) * cos(glm::radians(yaw));

	// 确定每时每刻的对应的相机的朝向

	cameraDirection = glm::vec4(cameraDirectionX, cameraDirectionY, cameraDirectionZ, 1.0);

	eye = glm::vec4(eyex, eyey, eyez, 1.0);
}

对于更改相机视角的欧拉角，是通过下面mouse函数进行，从而对yaw轴和pitch轴进行设置。

//通过对应输入的x和y变量，变动yaw轴和pitch轴的变量
void Camera::mouse(double x, double y)
{
	yaw += x;
	pitch += y;
	const float AEdis = 2.4;
	float dis;
	if (eyey > AEdis)
		dis = 89.5f;
	else
		dis = 90 - acos(eyey / AEdis) / PI * 180; //此计算是为了让视角一直保持在地面上方
	if (pitch > dis)
		pitch = dis;
	if (pitch < -89.0f)
		pitch = -89.0f;
}

4. 光照与阴影的实现

在上述操作当中，我们实际上已经将光照设计好了，首先我们要确定光照的位置。通过Light类来进行确定，直接调用light相关函数进行设置。

    // 设置光源位置
	light->setTranslation(glm::vec3(0.0, 40.0, 20.0));
	light->setAmbient(glm::vec4(1.0, 1.0, 1.0, 1.0));  // 环境光
	light->setDiffuse(glm::vec4(1.0, 1.0, 1.0, 1.0));  // 漫反射
	light->setSpecular(glm::vec4(1.0, 1.0, 1.0, 1.0)); // 镜面反射
	light->setAttenuation(1.0, 0.045, 0.0075);		   // 衰减系数

然后在drawMesh函数当中调用bindLightAndMaterial函数即可实现。

void MeshPainter::bindLightAndMaterial(TriMesh *mesh, openGLObject &object, Light *light, Camera *camera)
{
    // 传递材质、光源等数据给着色器

    // 传递相机的位置
    glUniform3fv(glGetUniformLocation(object.program, "eye_position"), 1, &camera->eye[0]);

    // 传递物体的材质
    glm::vec4 meshAmbient = mesh->getAmbient();
    glm::vec4 meshDiffuse = mesh->getDiffuse();
    glm::vec4 meshSpecular = mesh->getSpecular();
    float meshShininess = mesh->getShininess();

    glUniform4fv(glGetUniformLocation(object.program, "material.ambient"), 1, &meshAmbient[0]);
    glUniform4fv(glGetUniformLocation(object.program, "material.diffuse"), 1, &meshDiffuse[0]);
    glUniform4fv(glGetUniformLocation(object.program, "material.specular"), 1, &meshSpecular[0]);
    glUniform1f(glGetUniformLocation(object.program, "material.shininess"), meshShininess);

    // 传递光源信息
    glm::vec4 lightAmbient = light->getAmbient();
    glm::vec4 lightDiffuse = light->getDiffuse();
    glm::vec4 lightSpecular = light->getSpecular();
    glm::vec3 lightPosition = light->getTranslation();
    glUniform4fv(glGetUniformLocation(object.program, "light.ambient"), 1, &lightAmbient[0]);
    glUniform4fv(glGetUniformLocation(object.program, "light.diffuse"), 1, &lightDiffuse[0]);
    glUniform4fv(glGetUniformLocation(object.program, "light.specular"), 1, &lightSpecular[0]);
    glUniform3fv(glGetUniformLocation(object.program, "light.position"), 1, &lightPosition[0]);

    glUniform1f(glGetUniformLocation(object.program, "light.constant"), light->getConstant());
    glUniform1f(glGetUniformLocation(object.program, "light.linear"), light->getLinear());
    glUniform1f(glGetUniformLocation(object.program, "light.quadratic"), light->getQuadratic());
}

此时若要实现Phone光照模型，则需要在fshader和vshader当中进行更改。

在fshader当中，我们将以下代码加入到不是阴影时的当中。

void main()
{
	if (isShadow == 1) {
		fColor = vec4(0.0, 0.0, 0.0, 0.5);
	} else {
		//计算四个归一化的向量 N,V,L,R(或半角向量H)
   	 	vec3 N= normalize(normal);
    	vec3 V= normalize(eye_position - position);
    	vec3 L= normalize(light.position - position);
    	vec3 R= normalize(reflect(-L, N));

		//计算环境光分量I_a
		vec4 I_a = light.ambient * material.ambient;

		// 计算漫反射系数alpha和漫反射分量I_d
		float diffuse_dot = 0.0;
		diffuse_dot = max(dot(L, N), 0);
		vec4 I_d = diffuse_dot *  light.diffuse * material.diffuse;

		// 计算高光系数beta和镜面反射分量I_s
		float specular_dot_pow = 0.0;
		specular_dot_pow = pow(max(dot(R, V),0), material.shininess);
		vec4 I_s = specular_dot_pow * light.specular * material.specular;

		// 合并三个分量的颜色，修正透明度
		fColor = texture2D( texture, texCoord );
		// 叠加phong模型光照颜色
		// 修正得到最后的颜色
		// 其中id和is加上衰减系数
		float d = distance(light.position,position);
		// 使用衰减系数进行模拟
 		fColor += I_a + 1/(light.constant+light.linear*d+light.quadratic*d*d)*(I_d+I_s);
	}
}

首先将四个归一化向量修改好。

        // 计算四个归一化的向量 N,V,L,R(或半角向量H)
   	 	vec3 N= normalize(normal);
    	vec3 V= normalize(eye_position - position);
    	vec3 L= normalize(light.position - position);
    	vec3 R= normalize(reflect(-L, N));

根据漫反射公式

将算出漫反射系数alpha，并且算出 (I_d)。

		//计算漫反射系数alpha和漫反射分量I_d
		float diffuse_dot = 0.0;
		diffuse_dot = max(dot(L, N), 0);
		vec4 I_d = diffuse_dot *  light.diffuse * material.diffuse;

再根据镜面反射公式

将算出计算高光系数beta和镜面反射分量（I_s）。

        //  计算高光系数beta和镜面反射分量I_s
		float specular_dot_pow = 0.0;
		specular_dot_pow = pow(max(dot(R, V),0), material.shininess);
		vec4 I_s = specular_dot_pow * light.specular * material.specular;

这样子phong光照模型就计算好了。

5. 阴影设计

在drawMesh函数当中，当物体渲染完毕后就对阴影进行渲染，将以下代码加入到drawMesh函数后即可实现。

//接下来是对阴影的设置。
glm::vec4 light_position = light->getLightPosition();
float ly = light_position[1];

glBindVertexArray(object.vao);
glUseProgram(object.program);

modelMatrix = light->getShadowProjectionMatrix() * modelMatrix;

glUniformMatrix4fv(object.modelLocation, 1, GL_FALSE, &modelMatrix[0][0]);
glUniformMatrix4fv(object.viewLocation, 1, GL_TRUE, &camera->viewMatrix[0][0]);
glUniformMatrix4fv(object.projectionLocation, 1, GL_TRUE, &camera->projMatrix[0][0]);

glUniform1i(object.shadowLocation, 1);
glDrawArrays(GL_TRIANGLES, 0, mesh->getPoints().size());

#ifdef __APPLE__ // for MacOS
      glBindVertexArrayAPPLE(0);
#else
        glBindVertexArray(0);
#endif
            glUseProgram(0);

通过调用light的getShadowProjectionMatrix即可。

6. 层级建模

进行层级建模时我们首先要构思模型的各个结构，以下是层级建模的大致框架。

以上是层级建模的大致框架。首先我们需要将一些参数进行绑定。我写了一个Robot的结构体，这样可以方便的查找数据。

// Robot类，用于储存层级建模模型的关键信息
struct Robot
{
	// 关节大小
	float BODY_HEIGHT = 2.5;
	float BODY_WIDTH = 1.5;
	float BIG_ARM_HEIGHT = 1.5;
	float SMALL_ARM_HEIGHT = 1.0;
	float BIG_ARM_WIDTH = 0.8;
	float HAND_HEIGHT = 0.6;
	float SMALL_ARM_WIDTH = 0.5;
	float SWORD_HEIGHT = 2.2;
	float HAND_WIDTH = 0.6;
	float SWORD_WIDTH = 0.5;
	float HEAD_HEIGHT = 1.2;
	float HEAD_WIDTH = 1.2;

	// 关节角和菜单选项值
	enum
	{
		Body,		   // 躯干
		Head,		   // 头部
		RightBigArm,   // 右大臂
		RightSmallArm, // 右小臂
		LeftBigArm,	   // 左大臂
		LeftSmallArm,  // 左小臂
		RightHand,	   // 右手
		RightSword,	   // 右剑
		LeftHand,	   // 左手
		LeftSword,	   // 左剑
	};

	// 关节角大小
	GLfloat theta[10] = {
		0.0,   // Body
		0.0,   // Head
		0.0,   // RightBigArm
		-90.0, // RightSmallArm
		0.0,   // LeftBigArm
		-90.0, // LeftSmallArm
		0.0,   // RightHand
		0.0,   // RightSword
		0.0,   // LeftHand
		0.0	   // LeftSword
	};
};

接下来，我是使用栈的方式进行建模，所以构造了一个矩阵栈。

//矩阵栈，用来存放矩阵的栈
class MatrixStack
{
	int _index;
	int _size;
	glm::mat4 *_matrices;

public:
	MatrixStack(int numMatrices = 100) : _index(0), _size(numMatrices)
	{
		_matrices = new glm::mat4[numMatrices];
	}

	~MatrixStack()
	{
		delete[] _matrices;
	}

	void push(const glm::mat4 &m)
	{
		assert(_index + 1 < _size);
		_matrices[_index++] = m;
	}

	glm::mat4 &pop()
	{
		assert(_index - 1 >= 0);
		_index--;
		return _matrices[_index];
	}
};

接下来，使用TriMesh数组，对层级建模的每一个物体进行绑定，并且在此定义object准备绑定。

Robot robot;
std::vector<TriMesh *> Man;

openGLObject BodyObject;
openGLObject HeadObject;
openGLObject RightBigArmObject;
openGLObject RightSmallArmObject;
openGLObject LeftBigArmObject;
openGLObject LeftSmallArmObject;
openGLObject RightHandObject;
openGLObject RightSwordObject;
openGLObject LeftHandObject;
openGLObject LeftSwordObject;

在init函数当中，对所有的层级建模物体进行初始化。

	//添加层级建模物体
	for (int i = 0; i < MANNUM; i++)
	{
		TriMesh *Mesh = new TriMesh();

		Mesh->setTranslation(glm::vec3(0.0, 0.0, 0.0));
		Mesh->setRotation(glm::vec3(0.0, 0.0, 0.0));
		Mesh->setScale(glm::vec3(1.0, 1.0, 1.0));
		Mesh->setNormalize(true);
		Mesh->setAmbient(glm::vec4(0.2, 0.2, 0.2, 1.0));  // 环境光
		Mesh->setDiffuse(glm::vec4(0.7, 0.7, 0.7, 1.0));  // 漫反射
		Mesh->setSpecular(glm::vec4(0.2, 0.2, 0.2, 1.0)); // 镜面反射
		Mesh->setShininess(1.0);						  //高光系数
		Man.push_back(Mesh);
	}

	Man[robot.Body]->readObj("./assets/Man/Body.obj");
	Man[robot.LeftBigArm]->readObj("./assets/Man/BigArm.obj");
	Man[robot.RightBigArm]->readObj("./assets/Man/BigArm.obj");
	Man[robot.LeftSmallArm]->readObj("./assets/Man/SmallArm.obj");
	Man[robot.RightSmallArm]->readObj("./assets/Man/SmallArm.obj");
	Man[robot.RightHand]->readObj("./assets/Man/hands.obj");
	Man[robot.LeftHand]->readObj("./assets/Man/hands.obj");
	Man[robot.RightSword]->readObj("./assets/Man/Sword.obj");
	Man[robot.LeftSword]->readObj("./assets/Man/Sword.obj");
	Man[robot.Head]->readObj("./assets/Man/Head.obj");

	painter->bindObjectAndData(Man[robot.Body], BodyObject, "./assets/Man/Body.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.LeftBigArm], LeftBigArmObject, "./assets/Man/BigArm.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.RightBigArm], RightBigArmObject, "./assets/Man/BigArm.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.LeftSmallArm], LeftSmallArmObject, "./assets/Man/SmallArm.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.RightSmallArm], RightSmallArmObject, "./assets/Man/SmallArm.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.RightHand], RightHandObject, "./assets/Man/hands.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.LeftHand], LeftHandObject, "./assets/Man/hands.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.RightSword], RightSwordObject, "./assets/Man/Sword.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.LeftSword], LeftSwordObject, "./assets/Man/Sword.png", vshader, fshader);
	painter->bindObjectAndData(Man[robot.Head], HeadObject, "./assets/Man/Head.png", vshader, fshader);

首先是定义Man中的TriMesh，对其进行初始化，然后进行对文件的读取，最后将文件与物体进行一个绑定。

在display函数中，是对物体进行拼接的地方，在此我写了一个drawMulMesh函数，将物体进行拼接。

首先渲染身体，这是机器人的中心部分。

	// 躯干（这里我们希望机器人的躯干只绕Y轴旋转，所以只计算了RotateY）

	if (ManModeFlag == true)
	{
		//当跟随模式开启，躯干的位置就是相机的位置，并且若头部和身体相差30度时，身体也跟随一起转动
		modelMatrix = glm::translate(modelMatrix, glm::vec3(camera->eyex, 0.0, camera->eyez));
		if (robot.theta[robot.Head] - robot.theta[robot.Body] > 30)
			robot.theta[robot.Body] = robot.theta[robot.Head] - 30;
		if (robot.theta[robot.Head] - robot.theta[robot.Body] < -30)
			robot.theta[robot.Body] = robot.theta[robot.Head] + 30;
	}
	else
		modelMatrix = glm::translate(modelMatrix, glm::vec3(0.0, 0.0, 0.0));

	modelMatrix = glm::rotate(modelMatrix, glm::radians(robot.theta[robot.Body]), glm::vec3(0.0, 1.0, 0.0));
	painter->drawMesh(Man[robot.Body], BodyObject, light, camera, body(modelMatrix));

	mstack.push(modelMatrix); // 保存躯干变换矩阵

首先这个modelMatrix代表了这个身体物体的变换矩阵，可以通过这个改变ModelMatrix来改变身体部件。

//以下是层级建模用于控制关节点到物体的距离
glm::mat4 body(glm::mat4 modelMatrix)
{
	// 本节点局部变换矩阵
	glm::mat4 instance = glm::mat4(1.0);
	instance = glm::translate(instance, glm::vec3(0.0, robot.BODY_HEIGHT * 0.5, 0.0));
	instance = glm::scale(instance, glm::vec3(robot.BODY_WIDTH, robot.BODY_HEIGHT, robot.BODY_WIDTH));
	return modelMatrix * instance;
}

接下来的body函数是在原本modelMatrix的基础上，对身体进行一个变换。然后将物体调用painter的drawMesh进行渲染。

再将本身身体的modelMatrix放入栈中，方便返回。然后对头部进行设计。

    // 头部（这里我们希望机器人的头部只绕Y轴旋转，所以只计算了RotateY）
	modelMatrix = glm::translate(modelMatrix, glm::vec3(0.0, robot.BODY_HEIGHT, 0.0));
	if (ManModeFlag == true)
	{
		//当启动跟随模式，头部转动一直与相机欧拉角转动一致
		robot.theta[robot.Head] = -camera->yaw;
		modelMatrix = glm::rotate(modelMatrix, glm::radians(robot.theta[robot.Head] - robot.theta[robot.Body]), glm::vec3(0.0, 1.0, 0.0));
		modelMatrix = glm::rotate(modelMatrix, glm::radians(-camera->pitch), glm::vec3(1.0, 0.0, 0.0));
	}
	else
		modelMatrix = glm::rotate(modelMatrix, glm::radians(robot.theta[robot.Head]), glm::vec3(0.0, 1.0, 0.0));
	painter->drawMesh(Man[robot.Head], HeadObject, light, camera, head(modelMatrix));

	modelMatrix = mstack.pop(); // 恢复躯干变换矩阵

在此是设置头部与身体处的连接位置，也就是若要进行旋转，则在该位置进行旋转，并且通过rorate函数进行旋转。然后再到head函数当中，设置关节节点与物体的位置，使得完美的契合。

glm::mat4 head(glm::mat4 modelMatrix)
{
	// 本节点局部变换矩阵
	glm::mat4 instance = glm::mat4(1.0);
	instance = glm::translate(instance, glm::vec3(0.0, -0.2, 0.0));
	instance = glm::scale(instance, glm::vec3(robot.HEAD_WIDTH, robot.HEAD_HEIGHT, robot.HEAD_WIDTH));
	return modelMatrix * instance;
}

设置完毕头部后，因为头部下面没有任何的部位了，所以此时将modelMatrix恢复成身体的样式，再进行接下来操作。

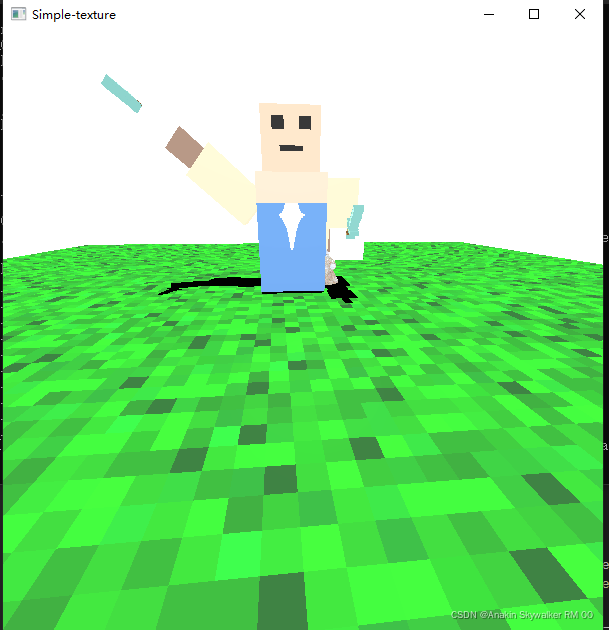

接下来的操作与上述大体相同，当某个部位下方没有任何部位后，则将栈中的变换矩阵返回，再进行后续操作。这样子通过栈可以实现层级建模。最终效果如下：

7.添加动画

添加动画，可以根据display一直在运行的特性进行操作。首先定义一个TIME，当每运行一次display时将time进行加1，此时就可以获得一个相对时间的参数，我们可以通过这个相对时间的变换对物体制作动画。

	float Fun = cos(TIME / Scale) * 90 - 90;

	// =========== 左臂 ===========
	mstack.push(modelMatrix); // 保存躯干变换矩阵
	// 左大臂
	Fun = cos(TIME / Scale) * 90 - 90;
	modelMatrix = glm::translate(modelMatrix, glm::vec3(-0.43 * robot.BODY_WIDTH, 1.7, 0.0));
	modelMatrix = glm::rotate(modelMatrix, glm::radians(robot.theta[robot.LeftBigArm] + Fun), glm::vec3(0.0, 0.0, 1.0));
	painter->drawMesh(Man[robot.LeftBigArm], LeftBigArmObject, light, camera, Big_Arm(modelMatrix));

	//左小臂

	Fun = cos(TIME / Scale) * 45 - 45;
	modelMatrix = glm::translate(modelMatrix, glm::vec3(0.0, -robot.BIG_ARM_HEIGHT * 0.35, 0.0));
	modelMatrix = glm::rotate(modelMatrix, glm::radians(robot.theta[robot.LeftSmallArm] - Fun), glm::vec3(1.0, 0.0, 0.0));
	painter->drawMesh(Man[robot.LeftSmallArm], LeftSmallArmObject, light, camera, Small_Arm(modelMatrix));

这里我是使用TIME来实现层级建模模型手臂的动画，通过TIME和特定函数改变手臂的转动角度，从而实现手臂的运动。

8. 交互

1.视角移动

视角移动是使用了FPS游戏当中常见的WASD按键进行控制，并且使用SHIFT和CONTROL键控制视角位置的高度。

void Camera::keyboard(int key, int action, int mode)
{
	// 键盘事件处理
	// 通过按键改变相机和投影的参数
	//通过计算，可以使的一直以相机的位置进行移动
	if (key == GLFW_KEY_A && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_A && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez += cos((yaw - 90) / 180 * PI) * 0.1;
		eyex -= sin((yaw - 90) / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_D && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_D && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez += cos((yaw + 90) / 180 * PI) * 0.1;
		eyex -= sin((yaw + 90) / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_W && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_W && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez += cos(yaw / 180 * PI) * 0.1;
		eyex -= sin(yaw / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_S && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_S && action == GLFW_REPEAT && mode == 0x0000)
	{
		eyez -= cos(yaw / 180 * PI) * 0.1;
		eyex += sin(yaw / 180 * PI) * 0.1;
	}
	else if (key == GLFW_KEY_LEFT_SHIFT && action == GLFW_PRESS && mode == GLFW_MOD_SHIFT || key == GLFW_KEY_LEFT_SHIFT && action == GLFW_REPEAT && mode == GLFW_MOD_SHIFT)
	{
		eyey += 0.1;
	}
	else if (key == GLFW_KEY_LEFT_CONTROL && action == GLFW_PRESS && mode == GLFW_MOD_CONTROL || key == GLFW_KEY_LEFT_CONTROL && action == GLFW_REPEAT && mode == GLFW_MOD_CONTROL)
	{
		const float AEdis = 2.5;
		if (eyey > (AEdis * sin(pitch * PI / 180)) && eyey > 0)
			eyey -= 0.1;
	}
	else if (key == GLFW_KEY_SPACE && action == GLFW_PRESS && mode == 0x0000 || key == GLFW_KEY_SPACE && action == GLFW_REPEAT && mode == 0x0000)
	{
		radius = 4.0;
		rotateAngle = 0.0;
		upAngle = 0.0;
		fov = 45.0;
		aspect = 1.0;
		scale = 1.5;
		eyex = radius * cos(upAngle * M_PI / 180.0) * sin(rotateAngle * M_PI / 180.0);
		eyez = radius * cos(upAngle * M_PI / 180.0) * cos(rotateAngle * M_PI / 180.0);
		eyey = radius * sin(upAngle * M_PI / 180.0);
		eyey += 1;
		yaw = 179;
		pitch = -15;
	}
}

跟据公式可以计算出来根据yaw轴角度使得按下W键使得总是以视角前进方向，同理得到ASD键。并且在进行下降时，根据计算若pitch轴处于一定角度时，不能再进行下降，避免视角处于地面以下。

未加角度限制

增加角度限制

关于其余欧拉角的设置时使用的鼠标交互。通过查阅文档可知可以通过glfwSetCursorPosCallback函数隐藏鼠标并且当鼠标移动时获取鼠标的相对位置。

//隐藏鼠标并且随着鼠标移动改变相机视角
float lastX = 400, lastY = 300;
void mouse_callback(GLFWwindow *window, double xpos, double ypos)
{
	//获取上一帧与下一帧鼠标位置差
	float xoffset = xpos - lastX;
	float yoffset = lastY - ypos;
	lastX = xpos;
	lastY = ypos;

	//鼠标灵敏度
	float sensitivity = 0.05f;
	xoffset *= sensitivity;
	yoffset *= sensitivity;

	camera->mouse(xoffset, yoffset);
}

在mouse_callback当中，使用上一帧和此帧的坐标差，来进行输入，这样子就可以做到FPS这样的视角了，同时加上sensitivity，代表的是灵敏度。

2. 鼠标左右键添加删除物体

使用mouse_button_callback函数对鼠标按键进行交互。在此左键是用于添加物体。

void mouse_button_callback(GLFWwindow *window, int button, int action, int mods)
{
	//左键添加物体
	if ((button == GLFW_MOUSE_BUTTON_LEFT && action == GLFW_PRESS) || (button == GLFW_MOUSE_BUTTON_LEFT && action == GLFW_REPEAT))
	{
		//当处于仰角时不能添加物体
		if (camera->pitch >= 0)
		{
			std::cout << "You can't add object at this camera position" << std::endl;
		}
		else
		{
			//获取光标位置，并进行整数化
			std::vector<TriMesh *> meshes = painter->getMeshes();
			glm::vec3 position = camera->getCenter(0.0);
			position.x = (int)position.x;
			position.y = (int)position.y;
			position.z = (int)position.z;
			int temp = meshes.size();

			//判断是否可以放置
			if (FillUp(position, glm::vec3(1.0), temp))
			{
				//添加物体并且选择该物体进行移动
				addMeshes(position, glm::vec3(0.0, 0.0, 0.0), true, ItemName[ItemIndex], "./assets/item/" + ItemName[ItemIndex] + ".obj",
						  "./assets/item/" + ItemName[ItemIndex] + ".png", glm::vec3(1.65));
				meshes = painter->getMeshes();
				MeshIndex = meshes.size() - 1;
				mesh = meshes[MeshIndex];
			}
		}
	}
	//右键对光标处的物体进行删除
	if ((button == GLFW_MOUSE_BUTTON_RIGHT && action == GLFW_PRESS) || (button == GLFW_MOUSE_BUTTON_RIGHT && action == GLFW_REPEAT))
	{
		//获取光标位置，并进行整数化
		glm::vec3 position = camera->getCenter(0.0);
		position.x = (int)position.x;
		position.y = (int)position.y;
		position.z = (int)position.z;
		int index = DeleteFill(position); //判断是否能删除

		if (index != 0)
		{
			painter->deleteMesh(index);
		}
		MeshIndex--;
	}
}

首先判断视角是否是仰角，是仰角将不能添加物体。不是仰角时，先获取相机视角下的中心点，此操作是通过getCenter函数进行，getCenter函数如下。

glm::vec3 Camera::getCenter(float y)
{
	//获取视角面对的中心位置，参数y为获取y轴哪个高度的坐标。
	float dis = eyey / tan(pitch / 180 * PI);
	return glm::vec3(eyex + sin(yaw / 180 * PI) * dis, y, eyez - cos(yaw / 180 * PI) * dis);
}

首先是通过tan函数获取视角线在y平面处的投影，再在该平面上从而求出x坐标和z坐标。

获取完毕视角正对的坐标后，将视角进行整数化，因为我们希望物体放置在一个个整数坐标下。接下来用FillUp函数查看是否能够放置坐标，并且更新每个物体的位置。最后添加物体，并且将选择移动的物体变成该物体。

//右键对光标处的物体进行删除
	if ((button == GLFW_MOUSE_BUTTON_RIGHT && action == GLFW_PRESS) || (button == GLFW_MOUSE_BUTTON_RIGHT && action == GLFW_REPEAT))
	{
		//获取光标位置，并进行整数化
		glm::vec3 position = camera->getCenter(0.0);
		position.x = (int)position.x;
		position.y = (int)position.y;
		position.z = (int)position.z;
		int index = DeleteFill(position); //判断是否能删除

		if (index != 0)
		{
			painter->deleteMesh(index);
		}
		MeshIndex--;
	}

右键是删除指向的物体。同理获取坐标并且整数化，然后判断是否能进行删除操作。通过DeleteFill进行获取，并且删除该坐标的物体。

3. 选择移动、添加的物体

按下数字键1、2键可以选择需要移动的物体。

            //若按下1键，控制的是上一个物体，按下的是2键，控制的是下一个物体
			case GLFW_KEY_1:
				MeshIndex--;
				if (MeshIndex <= 1)
					MeshIndex = 2;
				mesh = meshes[MeshIndex];
				meshes.clear();
				break;
			case GLFW_KEY_2:
				MeshIndex++;
				if (MeshIndex > meshes.size() - 1)
					MeshIndex = meshes.size();
				mesh = meshes[MeshIndex];
				break;

该操作是通过改变全局指针mesh进行操作，当发生改变时，首先判断是否能进行下一个或上一个物体，并且将相应的物体地址给到mesh当中。

                case GLFW_KEY_UP:
				if (changeFill(mesh->getTranslation(), mesh->getTranslation() + glm::vec3(0, 0, -1)))
					mesh->updateTranslation(2, -1);
				break;
			case GLFW_KEY_DOWN:
				if (changeFill(mesh->getTranslation(), mesh->getTranslation() + glm::vec3(0, 0, 1)))
					mesh->updateTranslation(2, 1);
				break;
			case GLFW_KEY_LEFT:
				if (changeFill(mesh->getTranslation(), mesh->getTranslation() + glm::vec3(-1, 0, 0)))
					mesh->updateTranslation(0, -1);
				break;
			case GLFW_KEY_RIGHT:
				if (changeFill(mesh->getTranslation(), mesh->getTranslation() + glm::vec3(1, 0, 0)))
					mesh->updateTranslation(0, 1);
				break;

移动物体的操作通过使用updateTranslation进行操作，并且首先调用changeFill。

        //选择需要添加的物体
		case GLFW_KEY_Q:
			if (ItemIndex > 0)
				ItemIndex--;
			std::cout << "Slected Add Object is: " << ItemName[ItemIndex] << std::endl;
			break;
		case GLFW_KEY_E:
			if (ItemIndex < 10)
				ItemIndex++;
			std::cout << "Slected Add Object is: " << ItemName[ItemIndex] << std::endl;
			break;

Q和E键可以改变添加的物体，原理与上述差不多，通过改变ItemIndex进行实现。

4. 光源位置改变

可以通过使用UJIKOL六个按键对光源的位置进行调整。

        //更改灯光位置
		case GLFW_KEY_U:
			pos = light->getTranslation();
			pos.x += 0.5;
			light->setTranslation(pos);
			std::cout << "Light Position:" << pos.x << " " << pos.y << " " << pos.z << std::endl;
			break;

		case GLFW_KEY_J:
			pos = light->getTranslation();
			pos.x -= 0.5;
			light->setTranslation(pos);
			std::cout << "Light Position:" << pos.x << " " << pos.y << " " << pos.z << std::endl;
			break;

		case GLFW_KEY_I:
			pos = light->getTranslation();
			pos.y += 0.5;
			light->setTranslation(pos);
			std::cout << "Light Position:" << pos.x << " " << pos.y << " " << pos.z << std::endl;
			break;

		case GLFW_KEY_K:
			pos = light->getTranslation();
			if (pos.y >= 20)
				pos.y -= 0.5;
			light->setTranslation(pos);
			std::cout << "Light Position:" << pos.x << " " << pos.y << " " << pos.z << std::endl;
			break;

		case GLFW_KEY_O:
			pos = light->getTranslation();
			pos.z += 0.5;
			light->setTranslation(pos);
			std::cout << "Light Position:" << pos.x << " " << pos.y << " " << pos.z << std::endl;
			break;

		case GLFW_KEY_L:
			pos = light->getTranslation();
			pos.z -= 0.5;
			light->setTranslation(pos);
			std::cout << "Light Position:" << pos.x << " " << pos.y << " " << pos.z << std::endl;
			break;

使用light的setTranslation进行实现，并且在y方向上光源不得低于20。

5. 层级建模交互

按下小键盘Enter键可以使得层级建模模型进行移动，按下小键盘数组键可以选择需要转动的部位，并且通过按键z和x控制转动角度。

		//移动机器人
		case GLFW_KEY_KP_ENTER:
			if (ManModeFlag == 0)
				mesh = Man[robot.Body];
			std::cout << "Select Moving Object is Man" << std::endl;
			break;
		//选择旋转机器人部件
		case GLFW_KEY_KP_0:
			Selected_mesh = robot.Body;
			break;
		case GLFW_KEY_KP_1:
			Selected_mesh = robot.Head;
			break;
		case GLFW_KEY_KP_2:
			Selected_mesh = robot.RightBigArm;
			break;
		case GLFW_KEY_KP_3:
			Selected_mesh = robot.LeftBigArm;
			break;
		case GLFW_KEY_KP_4:
			Selected_mesh = robot.RightSmallArm;
			break;
		case GLFW_KEY_KP_5:
			Selected_mesh = robot.LeftSmallArm;
			break;
		case GLFW_KEY_KP_6:
			Selected_mesh = robot.RightHand;
			break;
		case GLFW_KEY_KP_7:
			Selected_mesh = robot.LeftHand;
			break;
		case GLFW_KEY_KP_8:
			Selected_mesh = robot.RightSword;
			break;
		case GLFW_KEY_KP_9:
			Selected_mesh = robot.LeftSword;
			break;
		// 通过按键旋转
		case GLFW_KEY_Z:
			robot.theta[Selected_mesh] += 5.0;
			if (robot.theta[Selected_mesh] > 360.0)
				robot.theta[Selected_mesh] -= 360.0;
			break;
		case GLFW_KEY_X:
			robot.theta[Selected_mesh] -= 5.0;
			if (robot.theta[Selected_mesh] < 0.0)
				robot.theta[Selected_mesh] += 360.0;
			break;

9. 其余功能

1. 视角跟随机器人模式

按下按键M可以进入机器人视角跟随模式。

        //启动相机跟随物体模式第二次按下取消
		case GLFW_KEY_M:
			if (ManModeFlag == 0)
			{
				std::cout << "Enable Man Moving Mode" << std::endl;
				ManModeFlag = 1;
				mesh = meshes[MeshIndex]; //移动物体恢复成移动其他物体
				//将相机移动到机器人头部的视角处
				camera->eyex = Man[robot.Body]->getTranslation().x;
				camera->eyey = Man[robot.Body]->getTranslation().y + 2;
				camera->eyez = Man[robot.Body]->getTranslation().z;
				camera->yaw = -robot.theta[robot.Head];
				camera->pitch = Man[robot.Head]->getRotation().x;
				Man[robot.Body]->setTranslation(glm::vec3(0.0, 0.0, 0.0));
				//这个将物体归0是因为执行以后，相机坐标移动到机器人处，然后机器人处又会根据相机进一步移动，所以先归0
			}
			else
			{
				std::cout << "Disable Man Moving Mode" << std::endl;
				ManModeFlag = 0;
				robot.theta[robot.Head] = robot.theta[robot.Head] - robot.theta[robot.Body];
				Man[robot.Body]->setTranslation(glm::vec3(camera->eyex, 0.0, camera->eyez));
				//保存机器人当前位置
			}
			break;

这里是使用ManModeFlag来进行控制，当按下时，将视角转移到机器人头部处，并且视角的pitch轴和yaw轴角度与机器人头部的x轴和y轴相同，并且设置ManModeFlag为1。

关闭时，将ManModeFlag设置为0，并且保存机器人当前位置。

在DrawMulMesh当中，当开启视角跟随模式后，会将视角与机器人的身体和头部进行绑定。

if (ManModeFlag == true)
	{
		//当跟随模式开启，躯干的位置就是相机的位置，并且若头部和身体相差30度时，身体也跟随一起转动
		modelMatrix = glm::translate(modelMatrix, glm::vec3(camera->eyex, 0.0, camera->eyez));
		if (robot.theta[robot.Head] - robot.theta[robot.Body] > 30)
			robot.theta[robot.Body] = robot.theta[robot.Head] - 30;
		if (robot.theta[robot.Head] - robot.theta[robot.Body] < -30)
			robot.theta[robot.Body] = robot.theta[robot.Head] + 30;
	}
	else
		modelMatrix = glm::translate(modelMatrix, glm::vec3(0.0, 0.0, 0.0));

首先，身体部位是在头部与身体产生大于30度偏角时，进行旋转。并且身体的位置与相机进行绑定。

头部是与相机的pitch轴和yaw轴进行绑定，这样子机器人就可以随时跟随相机视角了。

2. 光标制作

在写相机跟随模式时，我发现头部是一直可以固定在中间位置的，从而有了启发，可以像头部一样将光标与相机绑定，这样就可以做出一个类似的光标。

与之前原理相同，将物体绑定在painter当中，同时也是与Ground一样不使用阴影。接着在display函数当中将物体与视角进行绑定。

	glm::mat4 modelMatrix = Cross->getModelMatrix();
	modelMatrix = glm::translate(modelMatrix, glm::vec3(camera->eyex, camera->eyey, camera->eyez));
	modelMatrix = glm::rotate(modelMatrix, glm::radians(-camera->yaw), glm::vec3(0.0, 1.0, 0.0));
	modelMatrix = glm::rotate(modelMatrix, glm::radians(-camera->pitch), glm::vec3(1.0, 0.0, 0.0));

	painter->drawMesh(Cross, CrossObject, light, camera, modelMatrix, 0);
