项目任务和任务间依赖关系

1、实验目的：
（1）学习利用Project创建任务列表，编辑任务列表，排定任务日程，建立任务相关性，拆分任务和任务限制等。
（2）熟悉Project中周期任务、文本样式和甘特图样式、时间刻度、网格线等的设置步骤；
（3）筛选器、突出显示和分组的使用方法
2、工具／准备工作：
（1）在开始本实验之前，请回顾教科书的相关内容；
（2）需要准备一台安装了Microsoft Project 2016软件的计算机。

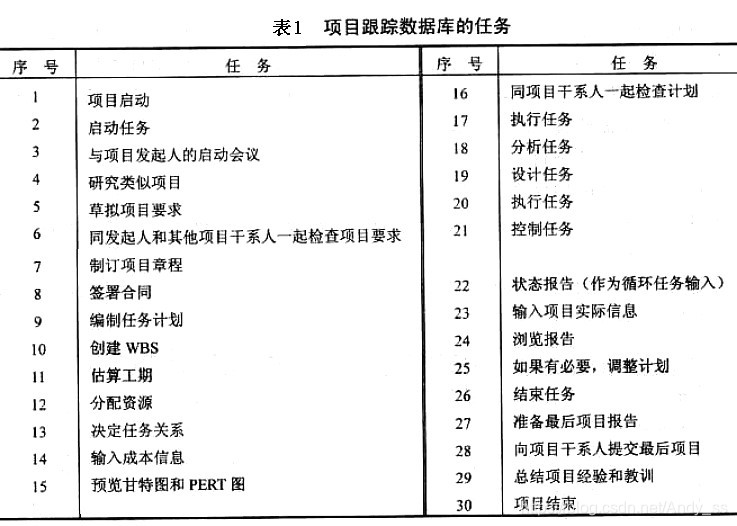

3、实验素材：



4、实验内容：

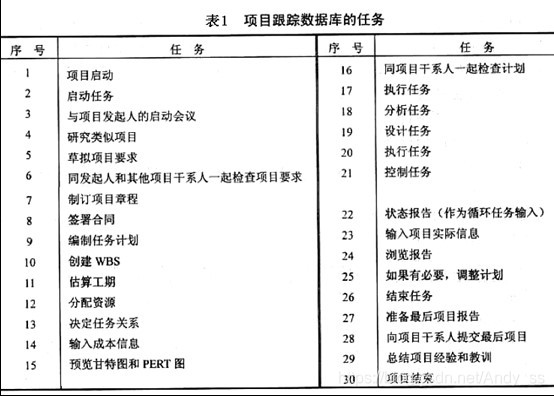

（1）创建工作分解结构（WBS）
（2）设置任务之间的依赖关系

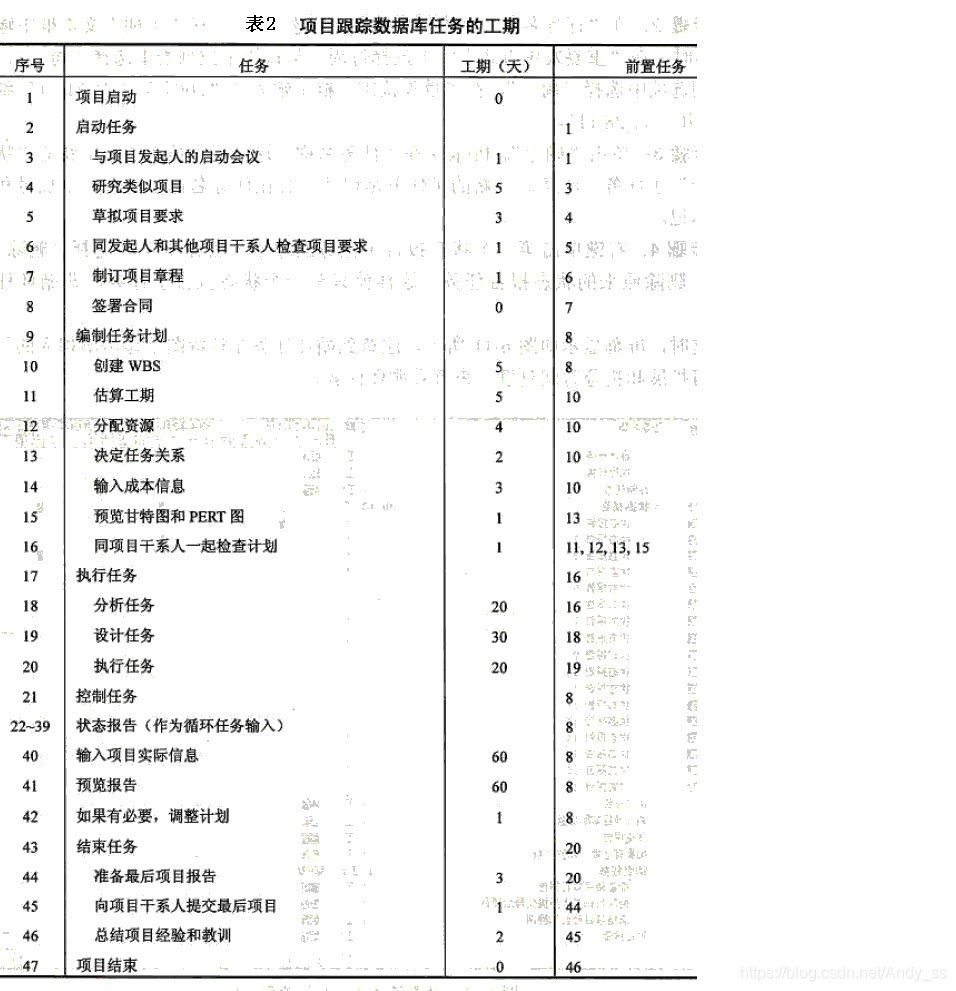

（3）估算任务工期
（4）Project中周期任务、文本样式和甘特图样式、时间刻度、网格线等的设置步骤
（5）筛选器、突出显示和分组的使用方法

5、实验步骤记录：（请用文字和截图记录实验主要过程）
（1） 工作分解结构（WBS）效果

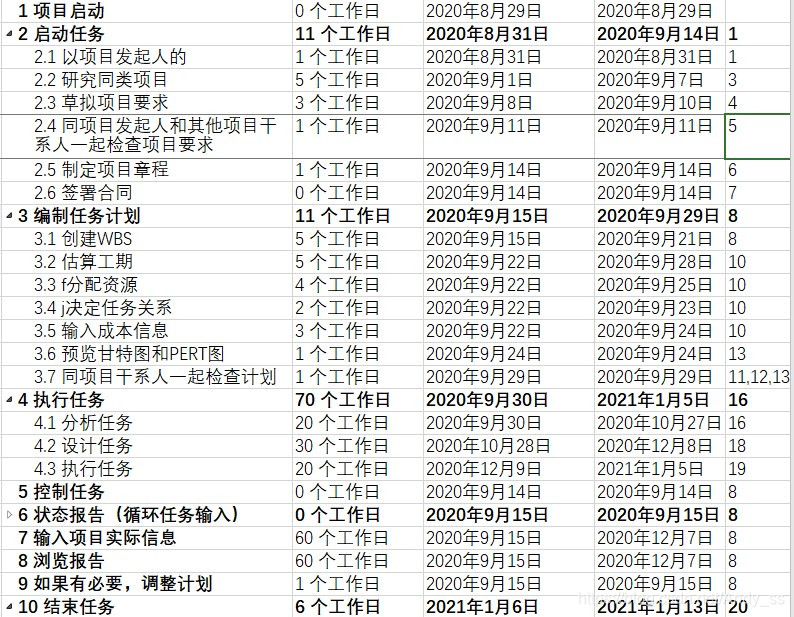

打开Project2016,创建一个新项目，然后再新项目的空白表格上按行输入已经制定好的工作分解结构内容，创建WBS。操作时可以选择格式选项卡，勾选大纲数字，可以添加任务的大纲数字。效果如图一：

图一 创建的WBS
（2）任务之间依赖关系效果
第一种：如果创建的WBS表格有前置任务列就可以直接在前置任务列输入个任务的前置任务号；第二种，如果表格中没有前置，可以手动插入列，然后选择列类型为WBS前置工作，如图二：

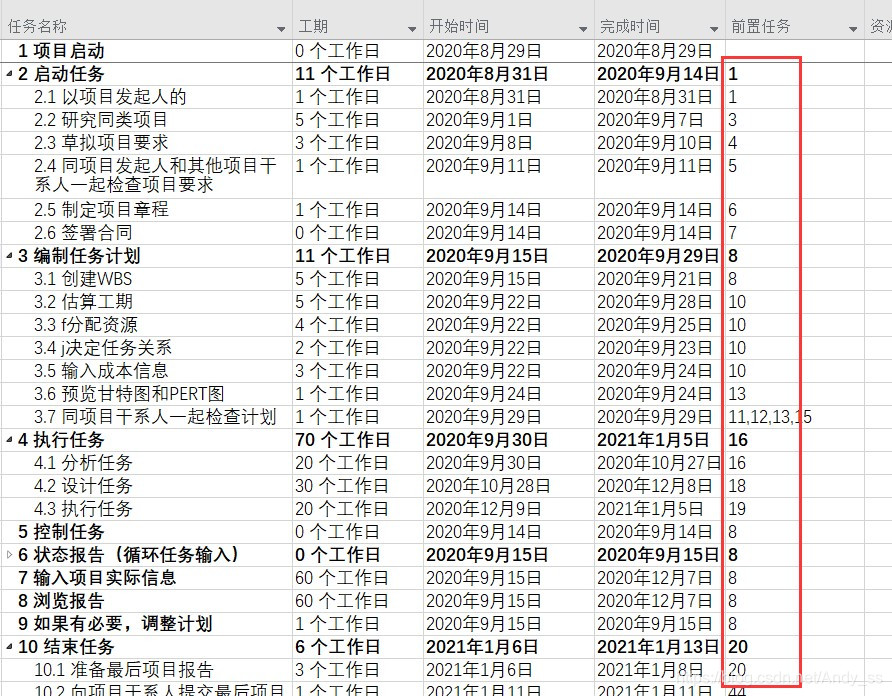

添加依赖关系后的WBS表格效果如图三：

（3）Project中周期任务、文本样式和甘特图样式、时间刻度、网格线等的设置步骤

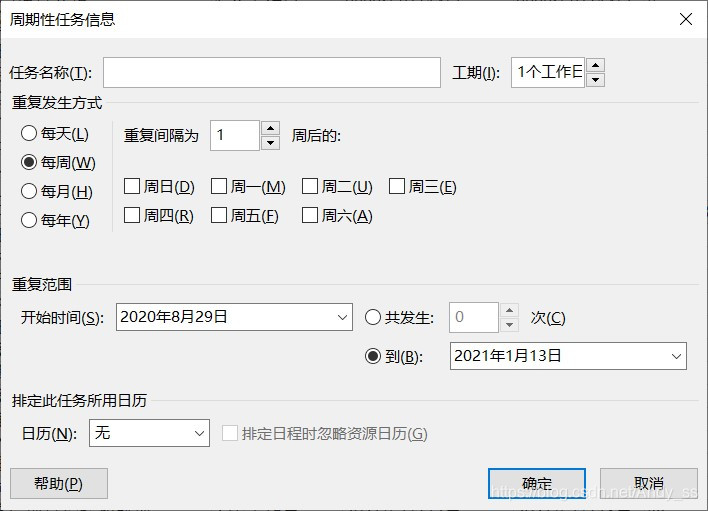

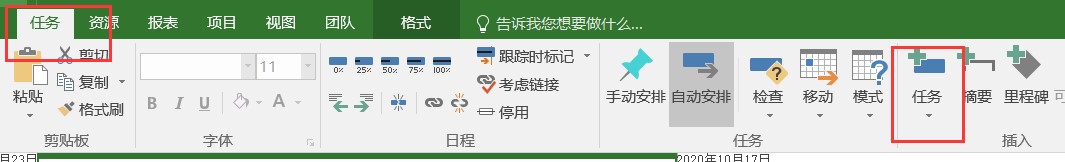

①周期任务的设置，如图四，首先选择任务选项卡，然后点击任务选择任务周期选项，即可进入如图五所示的周期性任务信息设置窗口，在此可设置周期任务。
图四：

图五：

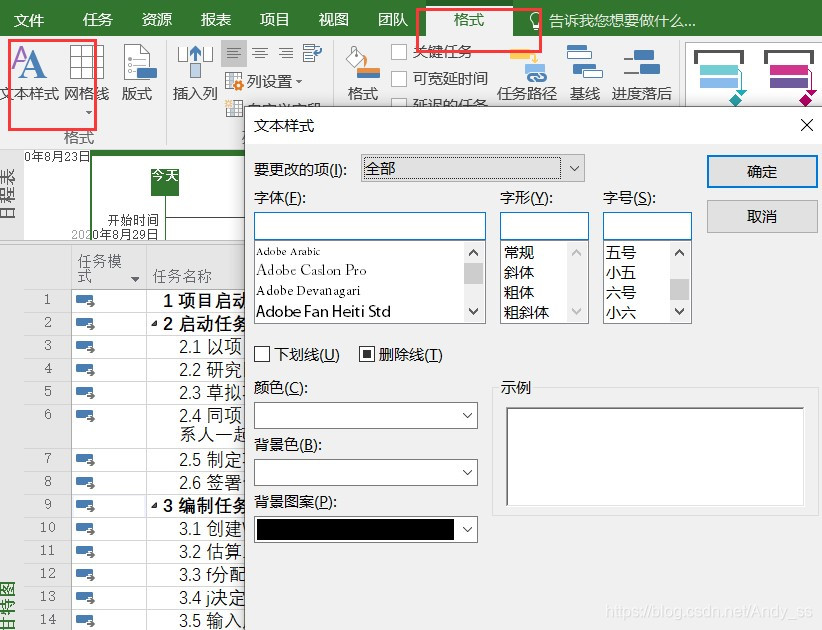

②文本样式设置，选择格式选项卡，然后选择最左边的文本样式，即可调出如图六所示的文本样式设置窗口。

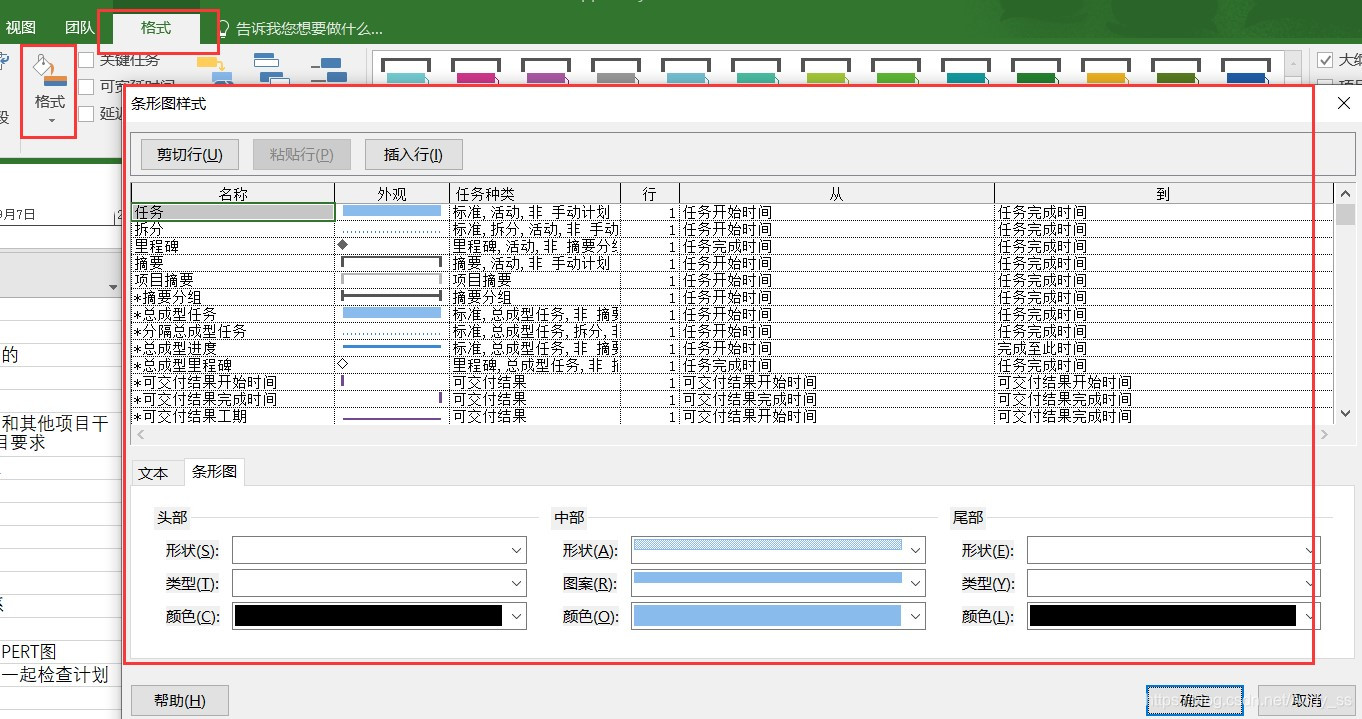

③甘特图样式设置，选择格式选项卡，选择格式，再选条形图样式，样式设置如图七所示：

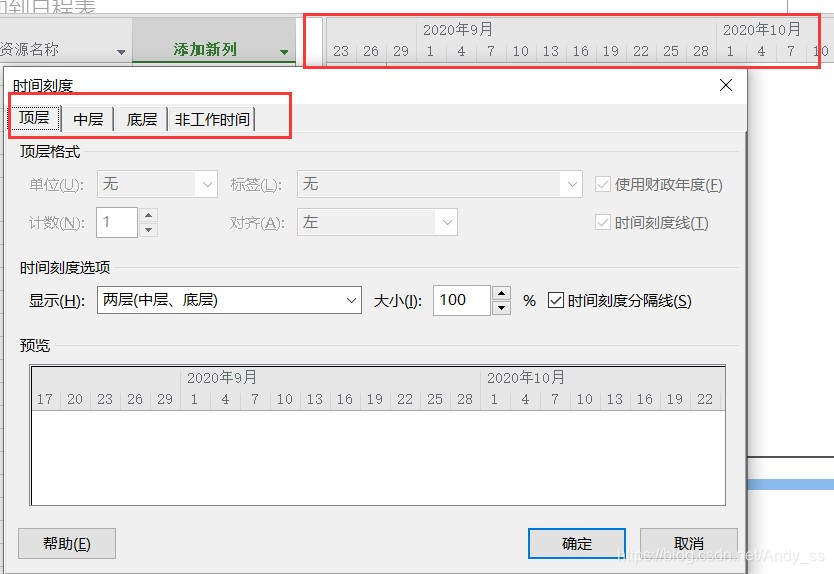

④时间刻度设置，如图七所示的位置右键选择时间刻度，也可以双击时间刻度会弹出如图八所示的窗口。这里有底层、中层和顶层，在里面可以设置时间单位，以及显示的内容等。

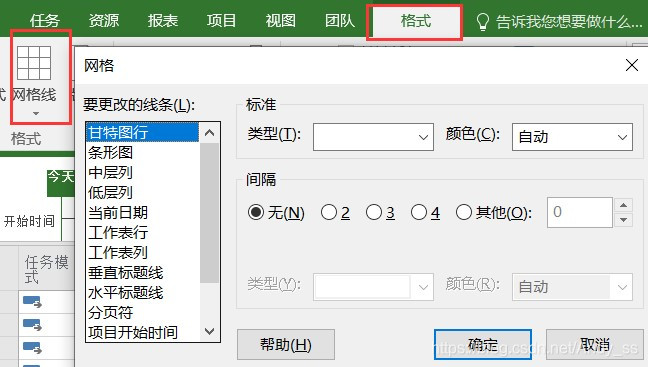

⑤网格线设置，选择格式选项卡，然后选择网格线设置即可弹出网格设置弹出窗口，如图九所示：

（4）筛选器、突出显示和分组的使用方法和步骤

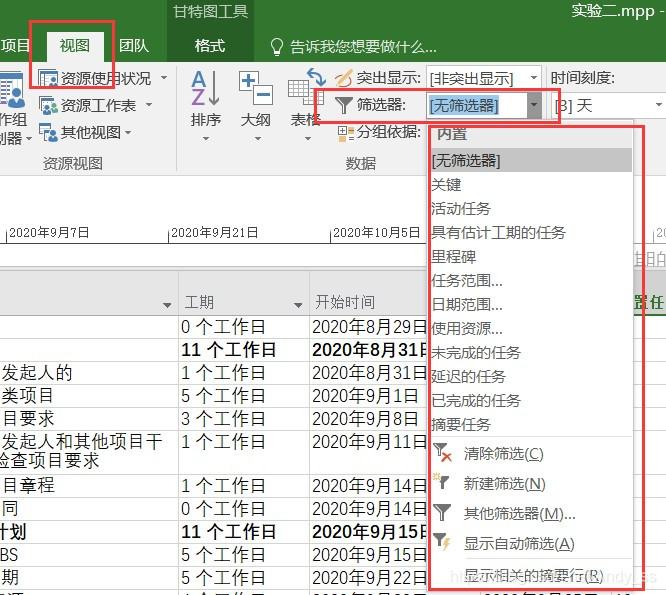

①筛选器使用方法，选择试图选项卡，然后选择筛选器选项即可根据需求进行筛选，效果如图十：

②突出显示使用方法，选择视图选项卡，然后在突出显示处可以设置突出显示的内容，效果如图十一：

③分组使用方法：选择视图选项卡，即可设置分组依据进行分组，如图：
