Simulink仿真实现恒功率负载

最新推荐文章于 2024-07-07 23:55:08 发布
最新推荐文章于 2024-07-07 23:55:08 发布
阅读量1k 收藏 1
点赞数 2
文章标签： matlab 硬件架构 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Apply935/article/details/140208887
版权

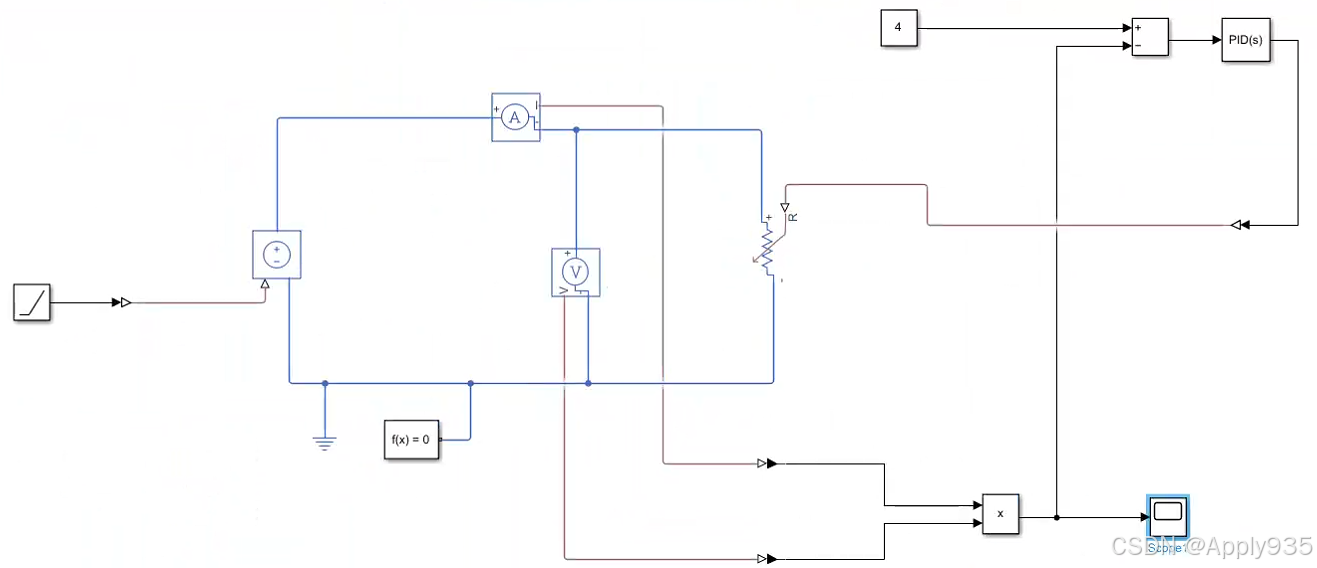

尝试用可变电阻+PID模块实现恒功率的负载

这里需要注意的是：

1、取消代数环的警告

2、将PID中的P设置为负数，这是因为电阻的变化和功率的变化是负相关的

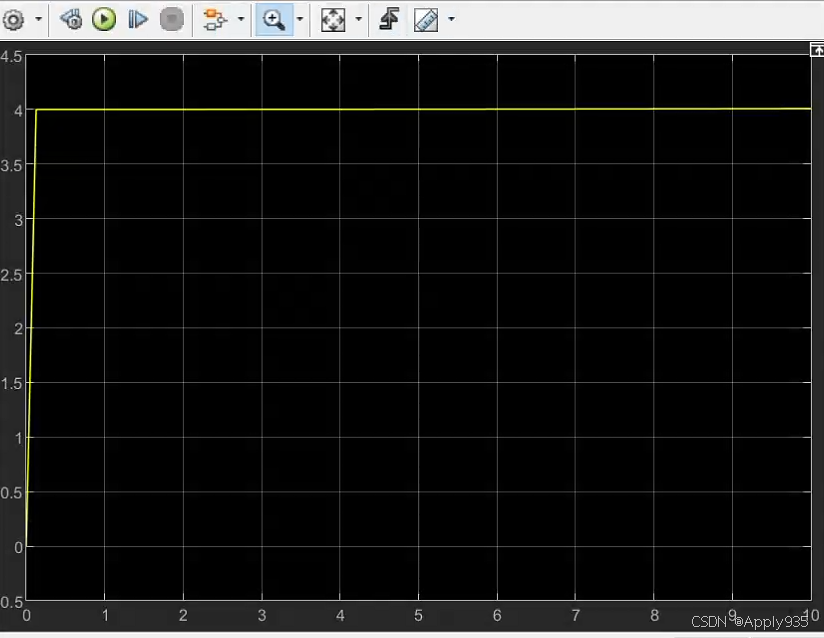

得到这样的结果，响应速度挺快

问题：由于不能加积分系数，会出现很小的累计误差，这个模型的精度不够

解决方案：可以参考我的另一篇文章，用PID+可变电流源模块实现了恒功率负载，且消除了累积误差
