电容

电容

1.贴片电容（Multilayer Ceramic Capacitor）全称：多层（积层、叠层）片式陶瓷电容器，也称为贴片陶瓷电容、片容或表面贴装电容器，英文缩写：MLCC。在国际单位制里，电容的单位是法拉，简称法，符号是F，由于法拉这个单位太大，所以常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等，换算关系是：

        1法拉（F）= 1000毫法（mF）=1000000微法（μF）

　　1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。

以下摘自风华

2.贴片钽电容封装：

这里需要注意钽电容的正极是有标注的一端，电解电容负极是有标注的一端。

3. 直插式电容封装及尺寸

（1）无极电容

典型的无极电容如下：

无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

（2）有极电容

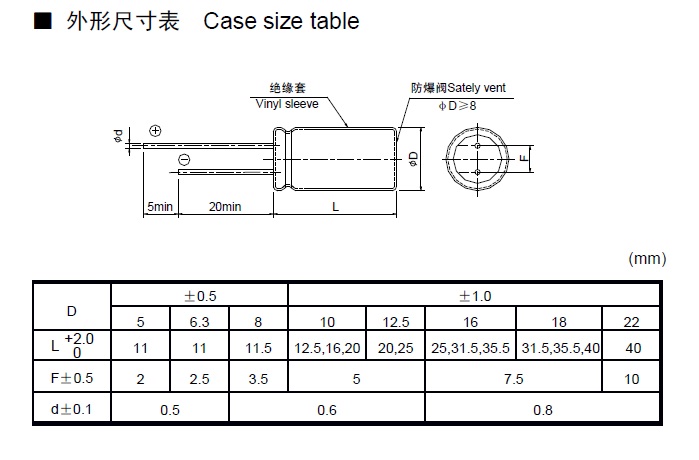

比如我们要买47UF/25V的电容，淘宝一看有卖的，卖家的详细信息是：电解电容 25V/47UF 体积5*7，这里的5*7是什么呢？看一下下面的标准电解电容封装尺寸。

 5*7代表的是直径乘以长度，但是好像这个表里面没有，需要注意电解电容的尺寸不是死的，也是可以定制的。

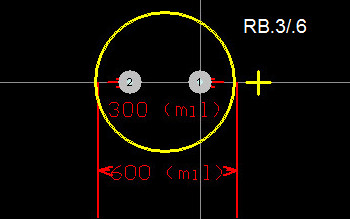

ALtium中电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：
