OpenGL: 在空间绘制出一系列螺旋上升的点

转载 2014年03月05日 15:24:00

代码如下:

#define GLUT_DISABLE_ATEXIT_HACK
#include <math.h>

#include "gl/glut.h"
#pragma comment(lib, "glut32.lib")

void Drawing()
{
	GLfloat x, y, z = -50.0f, inc = 0, angle;
	glPushMatrix();                             //将当前矩阵压入矩阵堆栈
	{
		glRotatef(-45.0f, 1.0f, 0.0f, 0.0f);    //将当前坐标系绕X轴旋转-45度
		glRotatef(15.0f, 0.0f, 1.0f, 0.0f);     //将当前坐标系再绕Y轴旋转15度

		glColor3f(0.0f, 1.0f, 0.0f);            //将绘图色设置为红色
		glBegin(GL_POINTS);//注意GL_POINT 跟GL_POINTS的区别
		{
			for (angle = 0.0f; angle <= 2.0f * 3.14159f * 3.0f; angle += 0.1f)
			{
				x = inc * sin(angle);           //计算点的X坐标
				y = inc * cos(angle);           //计算点的Y坐标
				glVertex3f(x, y, z);            //绘制点
				z += 0.5f;                      //Z坐标增量
				inc += 0.3f;                    //半径增量
			}
		}
		glEnd();
	}
	glPopMatrix();                              //恢复原矩阵
	glutSwapBuffers();							//这里就不用glFlush();
}

void Initialization()
{
	glClearColor(0.0f, 0.0f, 0.0f,1.0f);
}

void OnDisplay()
{
	glClear(GL_COLOR_BUFFER_BIT);
	Drawing();
}

void OnReshape(int w, int h)
{
	GLfloat aspect =(GLfloat)w / (GLfloat)h;
	GLfloat nRange = 100.0f;

	glViewport(0, 0, w, h);

	glMatrixMode(GL_PROJECTION);     //将当前矩阵指定为投影模式
	glLoadIdentity();

	//设置三维投影区
	if (w <= h)
	{
		glOrtho(-nRange, nRange, -nRange / aspect, nRange / aspect, -nRange, nRange);
	}
	else
	{
		glOrtho(-nRange, nRange, -nRange * aspect, nRange * aspect, -nRange, nRange);
	}
	glMatrixMode(GL_MODELVIEW);     //将当前矩阵恢复为模型视图模式
	glLoadIdentity();
}


void main(int argc, char **argv)
{
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_DOUBLE|GLUT_RGB);
	glutInitWindowSize(640, 480);
	glutInitWindowPosition(10, 10);
	glutCreateWindow("绘制三维点");
	glutDisplayFunc(OnDisplay);
	glutReshapeFunc(OnReshape);

	Initialization();
	glutMainLoop();
}

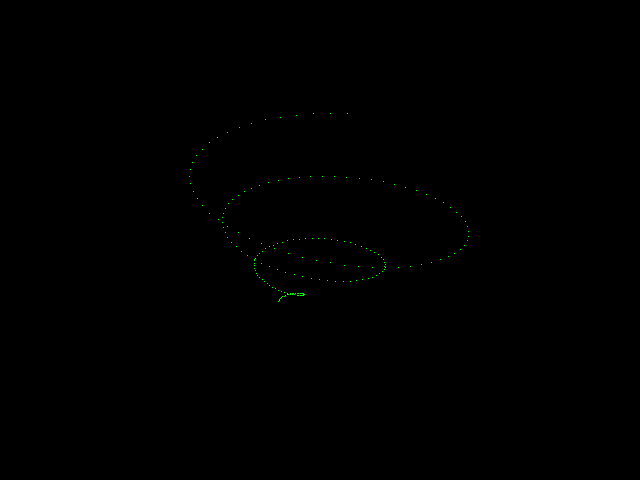

运行效果如下:
